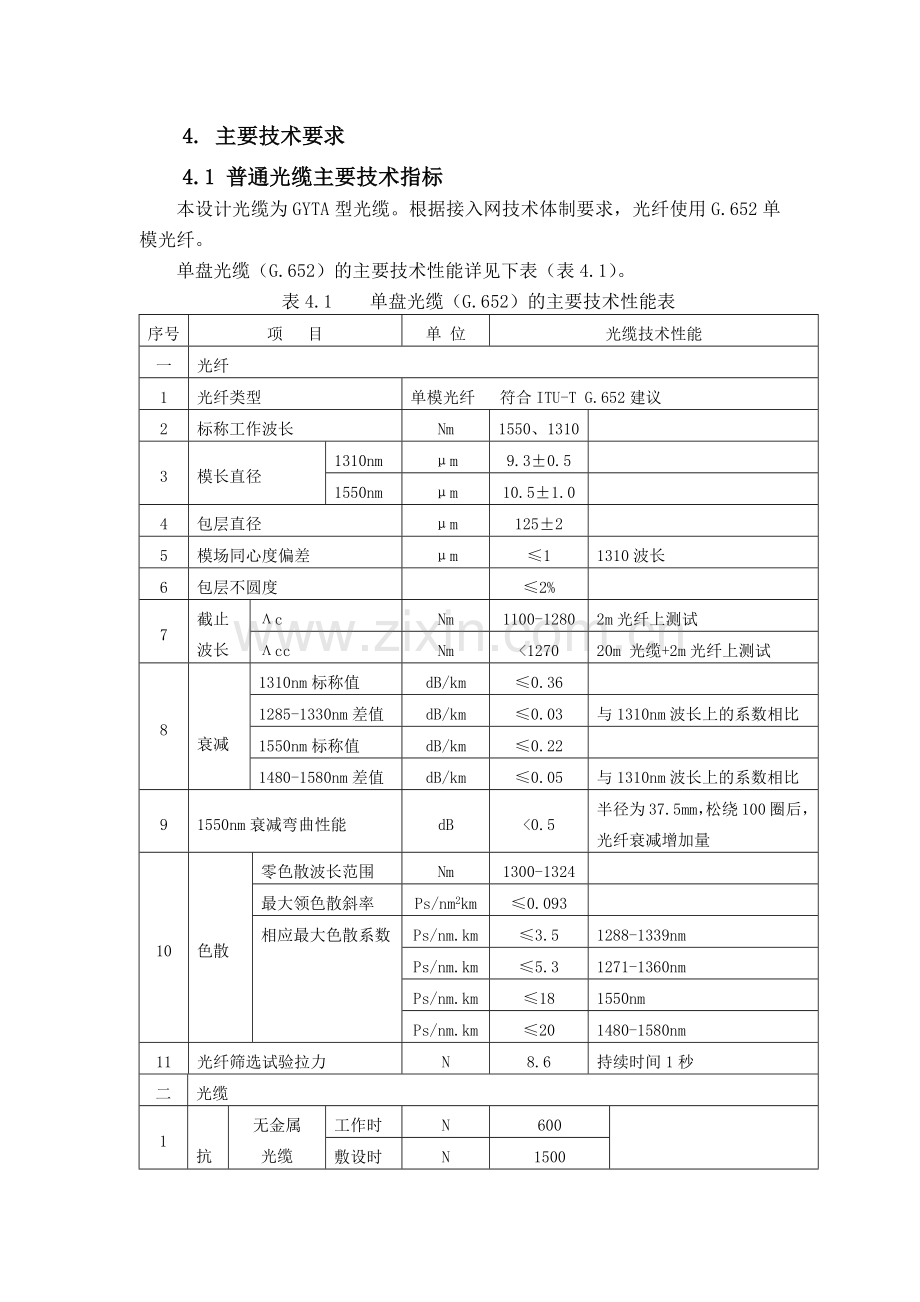

4. 主要技术要求
4.1 普通光缆主要技术指标
本设计光缆为GYTA型光缆。根据接入网技术体制要求，光纤使用G.652单模光纤。
单盘光缆（G.652）的主要技术性能详见下表（表4.1）。
表4.1 单盘光缆（G.652）的主要技术性能表
序号
项 目
单 位
光缆技术性能
一
光纤
1
光纤类型
单模光纤 符合ITU-T G.652建议
2
标称工作波长
Nm
1550、1310

3
模长直径
1310nm
μm
9.3±0.5

1550nm
μm
10.5±1.0

4
包层直径
μm
125±2

5
模场同心度偏差
μm
≤1
1310波长
6
包层不圆度

≤2%

7
截止
波长
Λc
Nm
1100-1280
2m光纤上测试
Λcc
Nm
<1270
20m 光缆+2m光纤上测试
8

衰减
1310nm标称值
dB/km
≤0.36

1285-1330nm差值
dB/km
≤0.03
与1310nm波长上的系数相比
1550nm标称值
dB/km
≤0.22

1480-1580nm差值
dB/km
≤0.05
与1310nm波长上的系数相比
9
1550nm衰减弯曲性能
dB
<0.5
半径为37.5mm，松绕100圈后，光纤衰减增加量
10
色散
零色散波长范围
Nm
1300-1324

最大领色散斜率
Ps/nm2km
≤0.093

相应最大色散系数
Ps/nm.km
≤3.5
1288-1339nm
Ps/nm.km
≤5.3
1271-1360nm
Ps/nm.km
≤18
1550nm
Ps/nm.km
≤20
1480-1580nm
11
光纤筛选试验拉力
N
8.6
持续时间1秒
二
光缆
1

抗

张

强

度
无金属
光缆
工作时
N
600

敷设时
N
1500
直埋
光缆
工作时
N
1000

敷设时
N
3000
加强型
光缆(1t)
工作时
N
4000

敷设时
N
10000
过河光缆
(2t)
工作时
N
10000

敷设时
N
20000
2
抗

压

强

度
无金属
光缆
工作时
N/100mm
300

敷设时
N/100mm
1000
直埋
光缆
工作时
N/100mm
1000

敷设时
N/100mm
3000
加强型
光缆(1t)
工作时
N/100mm
3000

敷设时
N/100mm
5000
过河光缆
(2t)
工作时
N/100mm
3000

敷设时
N/100mm
5000
3
弯曲半径 工作时/敷设时
10D/20D
D为光缆直径。
其中Ⅰ、Ⅱ型 15D/25D
4
光缆外护层厚度
μm
2.0/1.9/1.8
标称值/平均值/最小值
5
外护层绝缘电阻
MΩ.km
2000
浸水24小时、测试电压500V DC
6
外护层介电强度
KV.DC
15
浸水24小时、2分钟
7
外护套内介电强度铠装与金属加强芯
KV.DC
20
5秒钟
8
标准盘长
M
2000
正偏差≤100m，负偏差为0
9
温度范围
工作时
℃
-20-+60
无附加衰减
运输、储藏时
-50-+70

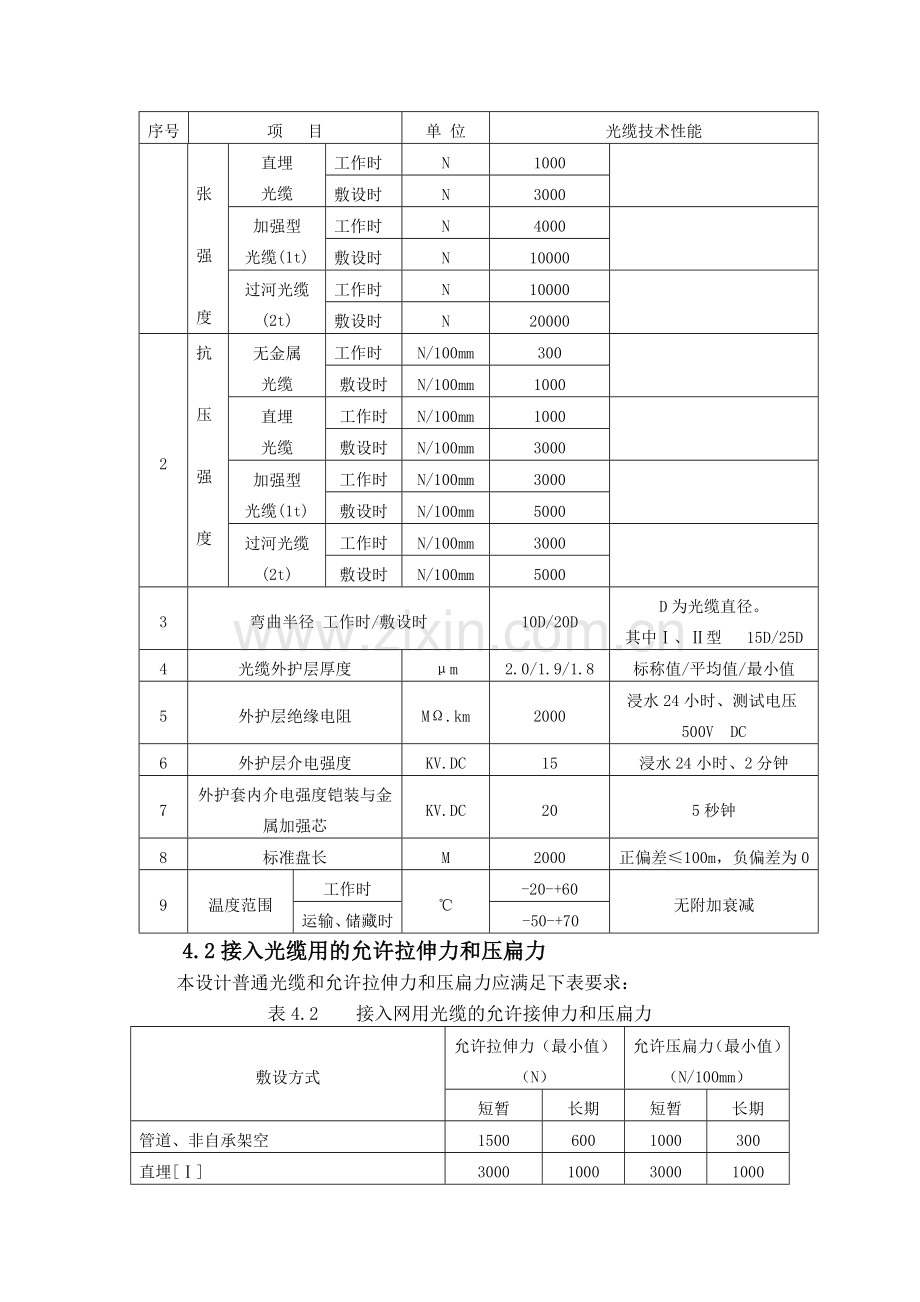

4.2接入光缆用的允许拉伸力和压扁力
本设计普通光缆和允许拉伸力和压扁力应满足下表要求：
表4.2 接入网用光缆的允许接伸力和压扁力
敷设方式
允许拉伸力（最小值）
（N）
允许压扁力（最小值）
（N/100mm）
短暂
长期
短暂
长期
管道、非自承架空
1500
600
1000
300
直埋[Ⅰ]
3000
1000
3000
1000
直埋[Ⅱ]
4000
2000
3000
1000
水下[Ⅰ]、直埋[Ⅲ]
10000
4000
5000
3000
水下[Ⅱ]
20000
10000
5000
3000
水下[Ⅲ]
40000
20000
6000
4000
路面微槽
无压力填补
1000
300
1000
300
有压力填补
1000
300
2000
750
注：敷设方式栏目下的[Ⅰ]、[Ⅱ]、[Ⅲ]用于区分允许力值的不同。
4.3 光缆的弯曲
光缆弯曲超过其允许曲率半径时，会折断光纤或增大光纤的光传输衰耗，根据规范要求，在敷设光缆的过程中，光缆的弯曲半径应符合下表要求。
表4.3 光缆允计的最小弯曲半径表
外护层型式/光缆类型
静态弯曲
动态弯曲
无外护层或04 型外护层、路面微槽缆、水平布线、垂直布线光缆
10D
20D
53、54、33、34、63、64 型外护层
12.5D
25D
333、43 型外护层
15D
30D
接入网用室内外光缆
15D/15H
30D30H
微型自承式通信用室外光缆
10D/10H(但不小于30mm)
20D/20H(但不小于60mm)
蝶形引入光缆、管道入户光缆、室内布线光缆
G.652 光纤
10D/10H(但不小于30mm)
20D/20H(但不小于60mm)
G.657A 光纤
5D/5H(但不小于15mm)
10D/10H(但不小于30mm)
G.657B 光纤
5D/5H(但不小于10mm)
10D/10H(但不小于25mm)
5．材料的选用及说明
5.1光缆的选用
本次工程光缆选用选用吕带纵包层绞式（GYTA）型光缆。
