金道中学八年级物理

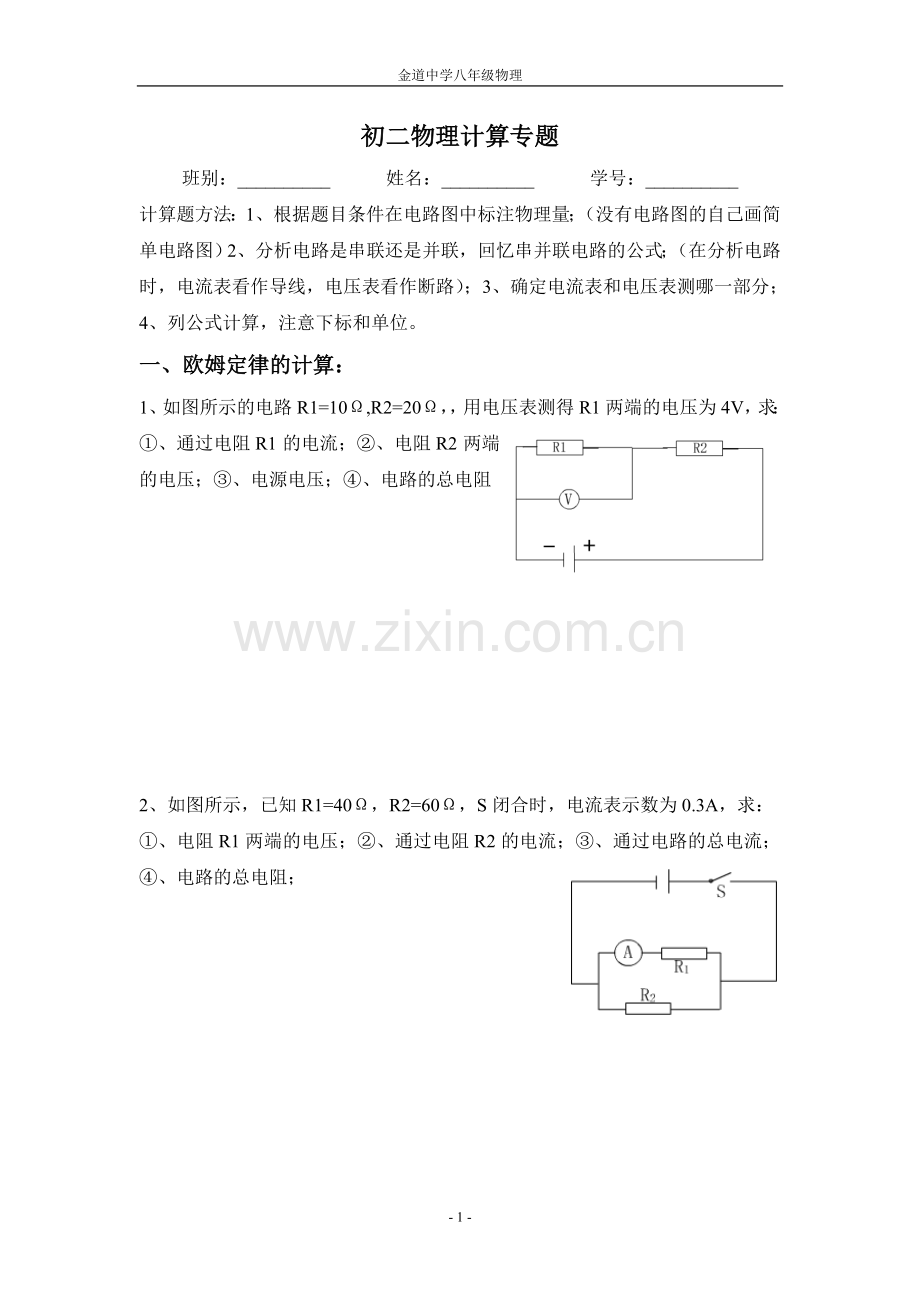

初二物理计算专题
班别：__________ 姓名：__________ 学号：__________
计算题方法：1、根据题目条件在电路图中标注物理量；（没有电路图的自己画简单电路图）2、分析电路是串联还是并联，回忆串并联电路的公式；（在分析电路时，电流表看作导线，电压表看作断路）；3、确定电流表和电压表测哪一部分；4、列公式计算，注意下标和单位。
一、欧姆定律的计算：
1、如图所示的电路R1=10Ω,R2=20Ω，，用电压表测得R1两端的电压为4V，求：
①、通过电阻R1的电流；②、电阻R2两端的电压；③、电源电压；④、电路的总电阻

2、如图所示，已知R1=40Ω，R2=60Ω，S闭合时，电流表示数为0.3A，求：
①、电阻R1两端的电压；②、通过电阻R2的电流；③、通过电路的总电流；④、电路的总电阻；

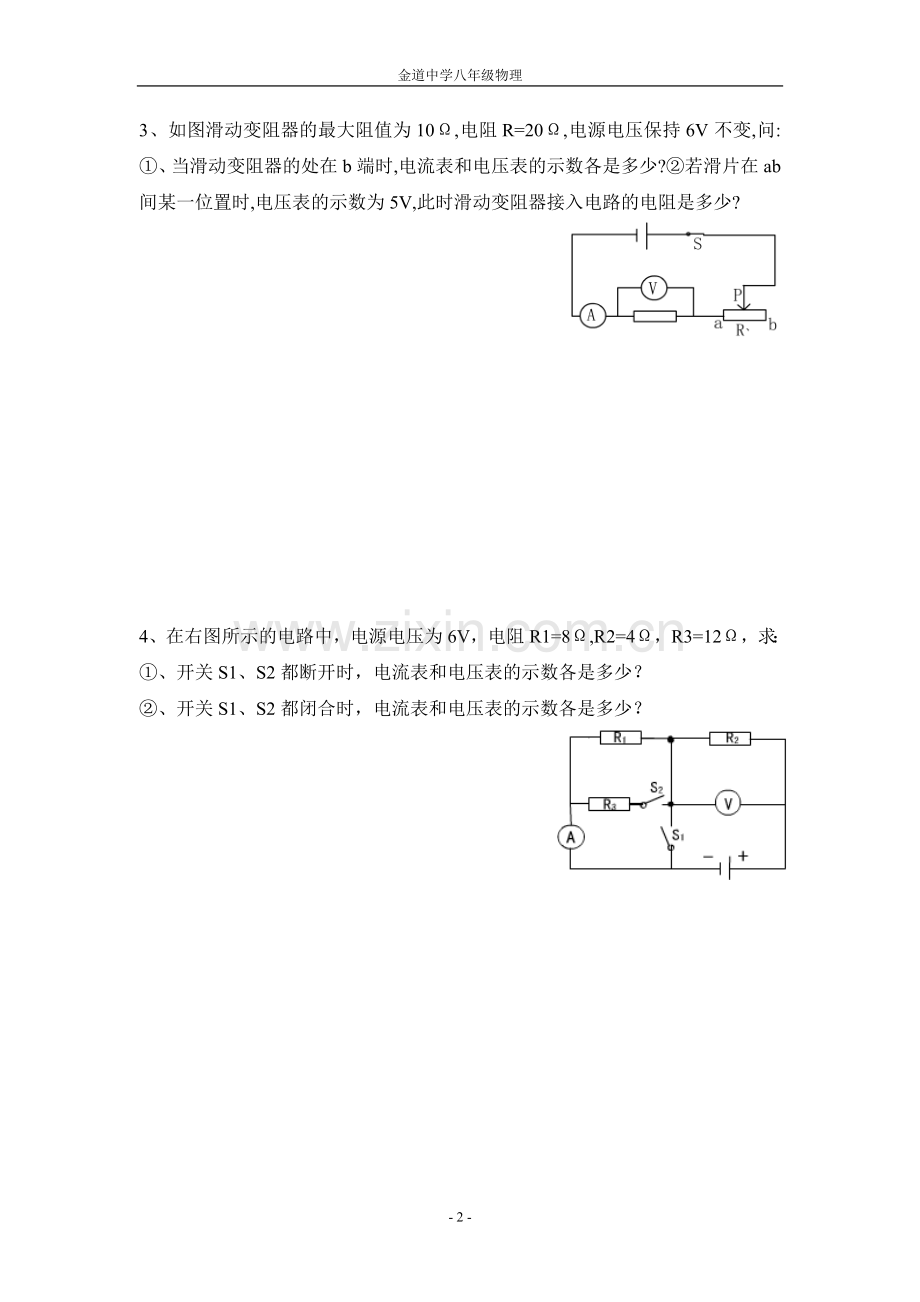

3、如图滑动变阻器的最大阻值为10Ω,电阻R=20Ω,电源电压保持6V不变,问:①、当滑动变阻器的处在b端时,电流表和电压表的示数各是多少?②若滑片在ab间某一位置时,电压表的示数为5V,此时滑动变阻器接入电路的电阻是多少?

4、在右图所示的电路中，电源电压为6V，电阻R1=8Ω,R2=4Ω，R3=12Ω，求：
①、开关S1、S2都断开时，电流表和电压表的示数各是多少？
②、开关S1、S2都闭合时，电流表和电压表的示数各是多少？

R1
R2
图4
S
5、如图4所示电路中，R1=10Ω. 当开关S闭合时，电流表示数为0.2A，电压表示数为4V. 求：（1）电源电压；（2）R2的阻值.

3
6、在图3所示电路中，闭合开关S，移动滑动变阻器的滑片P，当电压表的示数为6V时，电流表示数为0.5A；当电压表的示数为7.2V时，电流表示数为0.3A，则电阻R0为多少？电源电压为多少？

S
R1
R2
V
A
7、如图1所示，当S闭合时电压表读数为12V，电流表的计数为0.5A。当S断开时，电压表的计数为8V，则电阻R1、R2的阻值是多少？

8、如图2是高琪为了测L1、L2两端电压所设计的电路图，电源电压保持不变。当开关S1断开S2闭合时，电压表的示数为4.5V，当开关S1闭合S2断开时，电压表示数为2.5V，你认为L1、L2两端的电压为多少？
S2
S1
V
L1
L2

二、电功率的计算：
1、如图2所示，R2=6欧，当开关S闭合后，电流表A的示数为1.5A, A1示数为0.5A,求：①、电源的电压是多大；②、R1的阻值是多大；③、电路的总电阻是多大；④、R2消耗的电功率是多大。

2、“6V、3W”的小灯泡，接在3V的电路中，实际发出的功率为多大？

3、一个标有“220V、100W”的小灯泡，接在110V的电路中，实际发出的功率为多大？接在230V的电路中，实际发出的功率又为多大？

4、如图4所示，电源电压U=230V，为使标有“220V、100W”的灯泡正常发光，在电路中串联一滑动变阻器，当调节滑动变阻器使灯泡正常发光时，问：①、电流表的示数是多少？②、电压表的示数是多少？③、变阻器连入电路的电阻是多少？④、变阻器1分钟内发光的热量是多少？

5、图,电源电压保持不变,小灯泡L“2.5V、1.25W”标有字样,其电阻值在工作中保持不变,如果滑动变阻器接入电路的阻值为4欧时,则灯L刚好能正常工作,求:
①、小灯泡的阻值多少?②、电源电压为多少?

6、如图3所示，灯L标有“6V、3W”字样，电源电压保持24V不变，开关S闭合后，滑动变阻器的滑片P从a向b移动到某一位置时，L恰能正常发光，求此时：①滑动变阻器接入电路中的电阻是多大？②滑动变阻器消耗的功率多大？

7、小王家电能表上标有“220V I0A”字样，他家原有电器的总功率是1500W.最近新买了一个电热水器，铭牌上部分数据如下表所示. (计算结果保留小数点后两位数) (1) 电热水器的额定电流是多少A? (2) 电热水器正常工作时的电阻是多少Ω? （3）将电热水器接入家庭电路后，通过计算回答他家的用电器能否同时使用？
额定容积(L)
60
额定功率(KW)
1.2
额定电压(V)
220
净重(Kg)
25
水温调节范围(℃)
10 —70
