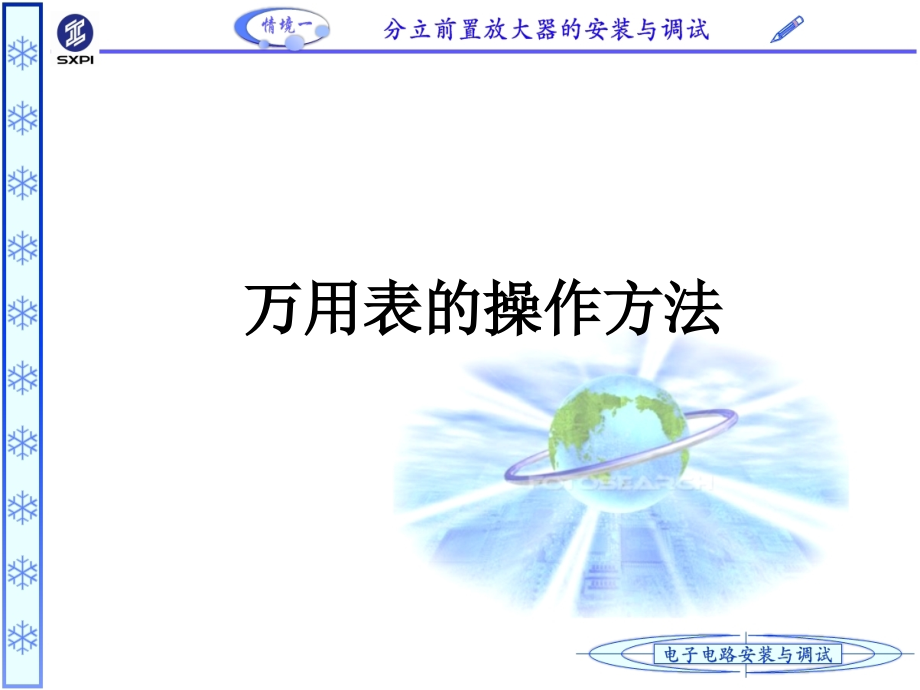

万用表的操作方法.ppt

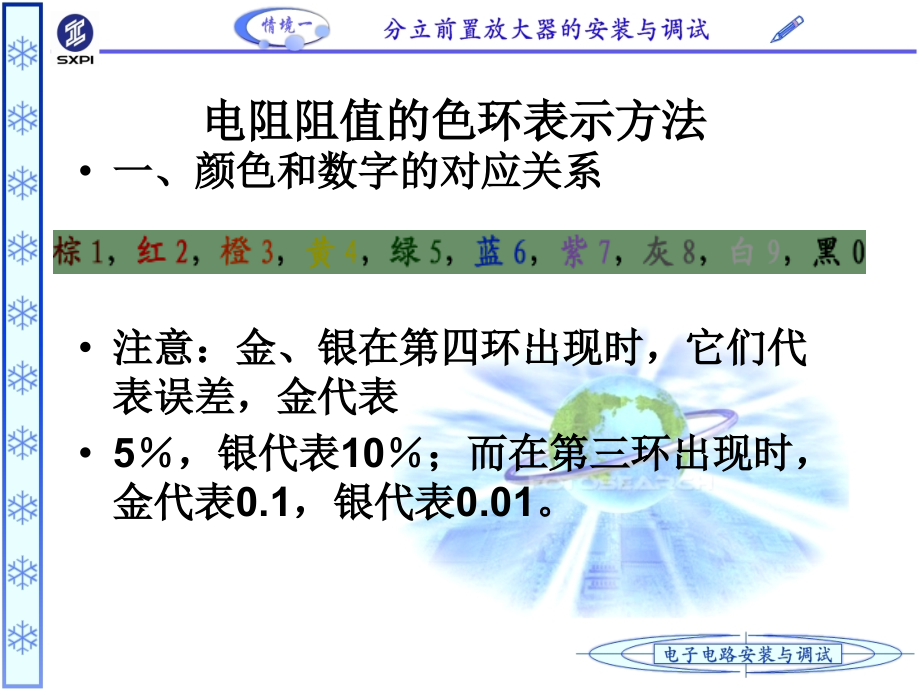

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,万用表的操作方法,一、颜色和数字的对应关系,注意：金、银在第四环出现时，它们代表误差，金代表,5,，银代表,10,；而在第三环出现时，金代表,0.1,，银代表,0.01,。,电阻阻值的色环表示方法,电阻阻值的色环表示方法,二、“四色环”读数规则,1,、二环表示两位有效数字，第三环表示数字后面添加“,0”,的个数。如：,例：红 紫橙 金,红,紫,橙,金,个,5,阻值：,27,后面添加,“,3,个,0,”,即,27000,欧，误差,5%,电阻阻值的色环表示方法,红,红,黑,金,阻值为,22,欧。第三环“黑色”表示“,0,个零”，也就是表示数字后面不添加,0,。,实际上，第三环用数学形式表达就是,10,的,N,次方的倍率。,2,、读下列四色环电阻,万用表,1.,概述,2.,操作中的注意事项,3.,使用方法,4.,读数方法,1.,概述,万用表又称多用表，用来测量直流电流、直流电压和交流电流、交流电压、电阻等，有的万用表还可以用来测量电容、电感以及晶体二极管、三极管的某些参数。指针式万用表主要由指示部分、测量电路、转换装置三部分组成，常用的万用表的外形如右图所示，下面以该型号为例作介绍。,2.,操作中的注意事项,进行测量前，先检查红、黑表笔连接的位置是否正确。红色表笔接到红色接线柱或标有,“,十,”,号的插孔内，黑色表笔接到黑色接线柱或标有,“,一,”,号的插孔内，不能接反，否则在测量直流电量时会因正负极的反接而使指针反转，损坏表头部件。,在表笔连接被测电路之前，一定要查看所选挡位与测量对象是否相符，否则，误用挡位和量程，不仅得不到测量结果，而且还会损坏万用表。在此提醒初学者，万用表损坏往往就是上述原因造成的。,2.,操作中的注意事项,测量时，须用右手握住两支表笔，手指不要触及表笔的金属部分和被测元器件。,测量中若需转换量程，必须在表笔离开电路后才能进行，否则选择开关转动产生的电弧易烧坏选择开关的触点，造成接触不良的事故。,在实际测量中，经常要测量多种电量，每一次测量前要注意根据每次测量任务把选择开关转换到相应的挡位和量程，这是初学者最容易忽略的环节。,3.,使用方法,3.1,调整零点,万用表在测量前，应注意水平放置时，表头指针是否处于交直流挡标尺的零刻度线上，否则读数会有较大的误差。若不在零位，应通过机械调零的方法（即使用小螺丝刀调整表头下方机械调零螺钉）使指针回到零位。,3.,使用方法,3.2,测量直流电压,将选择开关旋到直流电压挡相应的量程上。测量电压时，需将电表并联在被测电路上，并注意正、负极性。如果不知被测电压的极性和大致数值，需将选择开关旋至直流电压挡最高量程上，并进行试探测量（如果指针不动则说明表笔接反；若指针顺时旋转，则表示表笔极性正确）然后再调整极性和合适的量程。测量方法如右图所示。,3.,使用方法,3.3,测量交流电压,将选择开关旋至交流电压挡相应的量程进行测量。如果不知道被测电压的大致数值，需将选择开关旋至交流电压挡最高量程上预测，然后再旋至交流电压挡相应的量程上进行测量。测量方法如右图所示。,3.,使用方法,3.4,测量直流电流,电表必须按照电路的极性正确地串联在电路中，选择开关旋在,“,mA,”,或,A,”,相应的量程上。特别要注意的是不能用电流挡测量电压，以免烧坏电表。测量方法如图所示。,3.,使用方法,3.5,测量电阻,将选择开关旋在,“,挡的适当量程上，将两根表笔短接，指针应指向零欧姆处，如图所示。每换一次量程，欧姆挡的零点都需要重新调整一次。测量电阻时，被测电阻器不能处在带电状态。在电路中，当不能确定被测电阻有没有并联电阻存在时，应把电阻器的一端从电路中断开，才能进行测量。测量电阻时，不应双手触及电阻器的两端。当表笔正确地连接在被测电路上时，待指针稳定后，从标尺刻度上读取测结果，注意记录数据要有计量单位。,4,、读数方法,交、直流公用标度尺（均匀刻度）的 读数,欧姆标度尺（非均匀刻度）的读数,MF47,型万用表表头,交、直流公用标度尺（均匀刻度）的读数,1,、交直流公用标度尺下面有,50,、,100,、,150,、,200,、,250,；,10,、,20,、,30,、,40,、,50,；,2,、,4,、,6,、,8,、,10,三组数字,（为方便选取不同量程时进行读数换标而设置）,2,、包含了,8,个直流电压档：,0,0.25V,、,0,1V,、,0,2.5V,、,0,10V,、,0,50V,、,0,250V,、,0,500V,、,0,1000V,3,包含了,5,个直流电流档：,0,0.05mA0,0.5mA 0,5mA,、,0,50mA,、,0,500mA,4,、包含了,5,个交流电压档：,0,10V,、,0,50V,、,0,250V,、,0,500V,、,0,1000V,交、直流公用标度尺（均匀刻度）的读数,5,、测量时，应根据选择的档位，,乘以相应的倍率,6,、例如：当量程选择的档位是直流电压,0,2.5V,，由于,2.5,是,250,缩小,100,倍，所以标度尺上的,50,、,100,、,150,、,200,、,250,这组数字都应同时缩小,100,倍，分别为,0.5,、,1.0,、,1.5,、,2.0,、,2.5,，这样换算后，就能迅速读数了,7,、当表头指针位于两个刻度之间的某个位置时，应将两刻度,1,之间的距离等分后，估读一个数值,8,、如果指针的偏转在整个刻度面板的,2/3,以内，应换一个比它小的量程读数,欧姆标度尺（非均匀刻度）的读数,万用表的欧姆变标度尺上只有一组数字，作为电阻专用，从右往左读数，它包含了,5,个档位，,1,、,10,、,100,、,1K,、,10K,测量时，应根据选择的档位乘以相应的倍率,例如：当量程选择的档位是,R1K,，就要对以读取的数据,1000,就可以了,当表头指针位于两个刻度之间的某个位置时由于欧姆标度尺的刻度是非均匀刻度，应根据左边和右边刻度缩小或扩大的趋势，估读一个数值,如果指针的偏转在整个刻度面板的,2/3,以内，应换一个比它小的量程读数,谢谢！,
