井盖重量表.doc

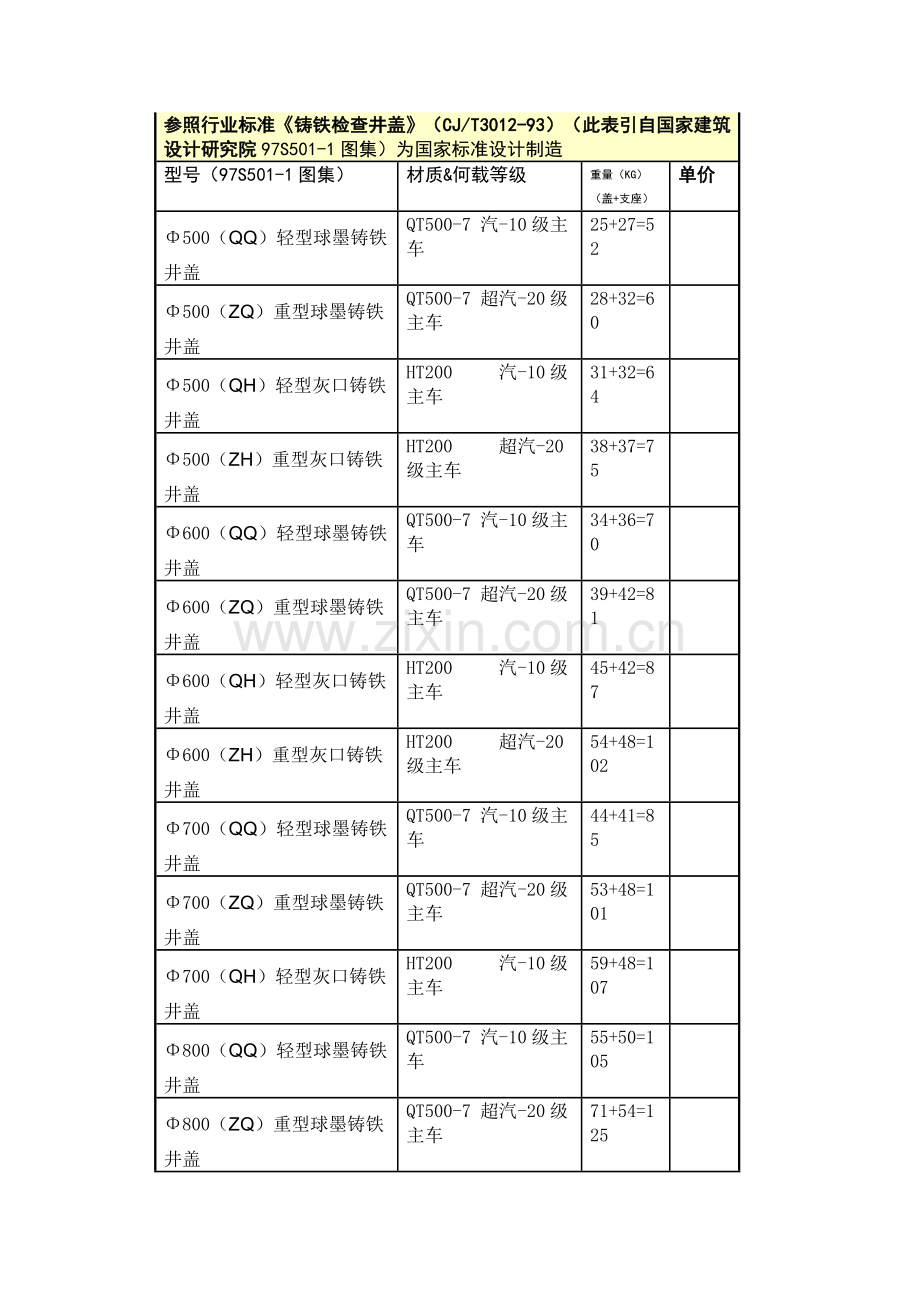

参照行业标准《铸铁检查井盖》（CJ/T3012-93）（此表引自国家建筑设计研究院97S501-1图集）为国家标准设计制造
型号（97S501-1图集）
材质&何载等级
重量（KG）（盖+支座）
单价
Φ500（QQ）轻型球墨铸铁井盖
QT500-7 汽-10级主车
25+27=52

Φ500（ZQ）重型球墨铸铁井盖
QT500-7 超汽-20级主车
28+32=60

Φ500（QH）轻型灰口铸铁井盖
HT200   汽-10级主车
31+32=64

Φ500（ZH）重型灰口铸铁井盖
HT200   超汽-20级主车
38+37=75

Φ600（QQ）轻型球墨铸铁井盖
QT500-7 汽-10级主车
34+36=70

Φ600（ZQ）重型球墨铸铁井盖
QT500-7 超汽-20级主车
39+42=81

Φ600（QH）轻型灰口铸铁井盖
HT200   汽-10级主车
45+42=87

Φ600（ZH）重型灰口铸铁井盖
HT200   超汽-20级主车
54+48=102

Φ700（QQ）轻型球墨铸铁井盖
QT500-7 汽-10级主车
44+41=85

Φ700（ZQ）重型球墨铸铁井盖
QT500-7 超汽-20级主车
53+48=101

Φ700（QH）轻型灰口铸铁井盖
HT200   汽-10级主车
59+48=107

Φ800（QQ）轻型球墨铸铁井盖
QT500-7 汽-10级主车
55+50=105

Φ800（ZQ）重型球墨铸铁井盖
QT500-7 超汽-20级主车
71+54=125

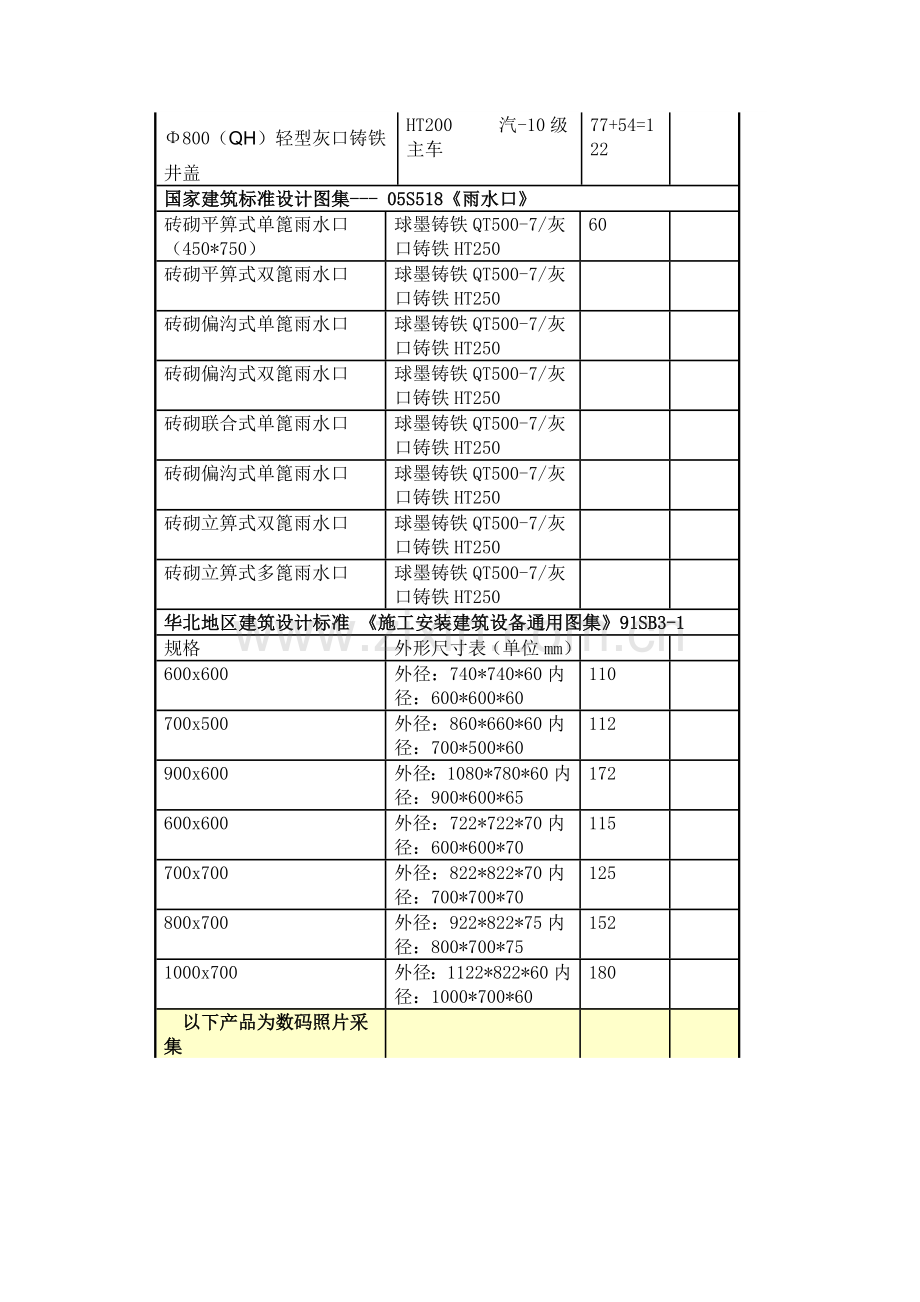

Φ800（QH）轻型灰口铸铁井盖
HT200   汽-10级主车
77+54=122

国家建筑标准设计图集--- 05S518《雨水口》
砖砌平箅式单篦雨水口（450*750）
球墨铸铁QT500-7/灰口铸铁HT250
60

砖砌平箅式双篦雨水口
球墨铸铁QT500-7/灰口铸铁HT250

砖砌偏沟式单篦雨水口
球墨铸铁QT500-7/灰口铸铁HT250

砖砌偏沟式双篦雨水口
球墨铸铁QT500-7/灰口铸铁HT250

砖砌联合式单篦雨水口
球墨铸铁QT500-7/灰口铸铁HT250

砖砌偏沟式单篦雨水口
球墨铸铁QT500-7/灰口铸铁HT250

砖砌立箅式双篦雨水口
球墨铸铁QT500-7/灰口铸铁HT250

砖砌立箅式多篦雨水口
球墨铸铁QT500-7/灰口铸铁HT250

华北地区建筑设计标准 《施工安装建筑设备通用图集》91SB3-1
规格
外形尺寸表（单位mm）

600x600
外径：740*740*60内径：600*600*60
110

700x500
外径：860*660*60内径：700*500*60
112

900x600
外径：1080*780*60内径：900*600*65
172

600x600
外径：722*722*70内径：600*600*70
115

700x700
外径：822*822*70内径：700*700*70
125

800x700
外径：922*822*75内径：800*700*75
152

1000x700
外径：1122*822*60内径：1000*700*60
180

 以下产品为数码照片采集

Φ600（QQ）轻型球墨铸铁井盖
Φ700（QQ）轻型球墨铸铁井盖

Φ700（QQ）轻型球墨铸铁井盖
Φ700（QQ）轻型球墨铸铁井盖 支座

平箅式单篦雨水口（450*750）
平箅式单篦雨水口（450*750） 支座
