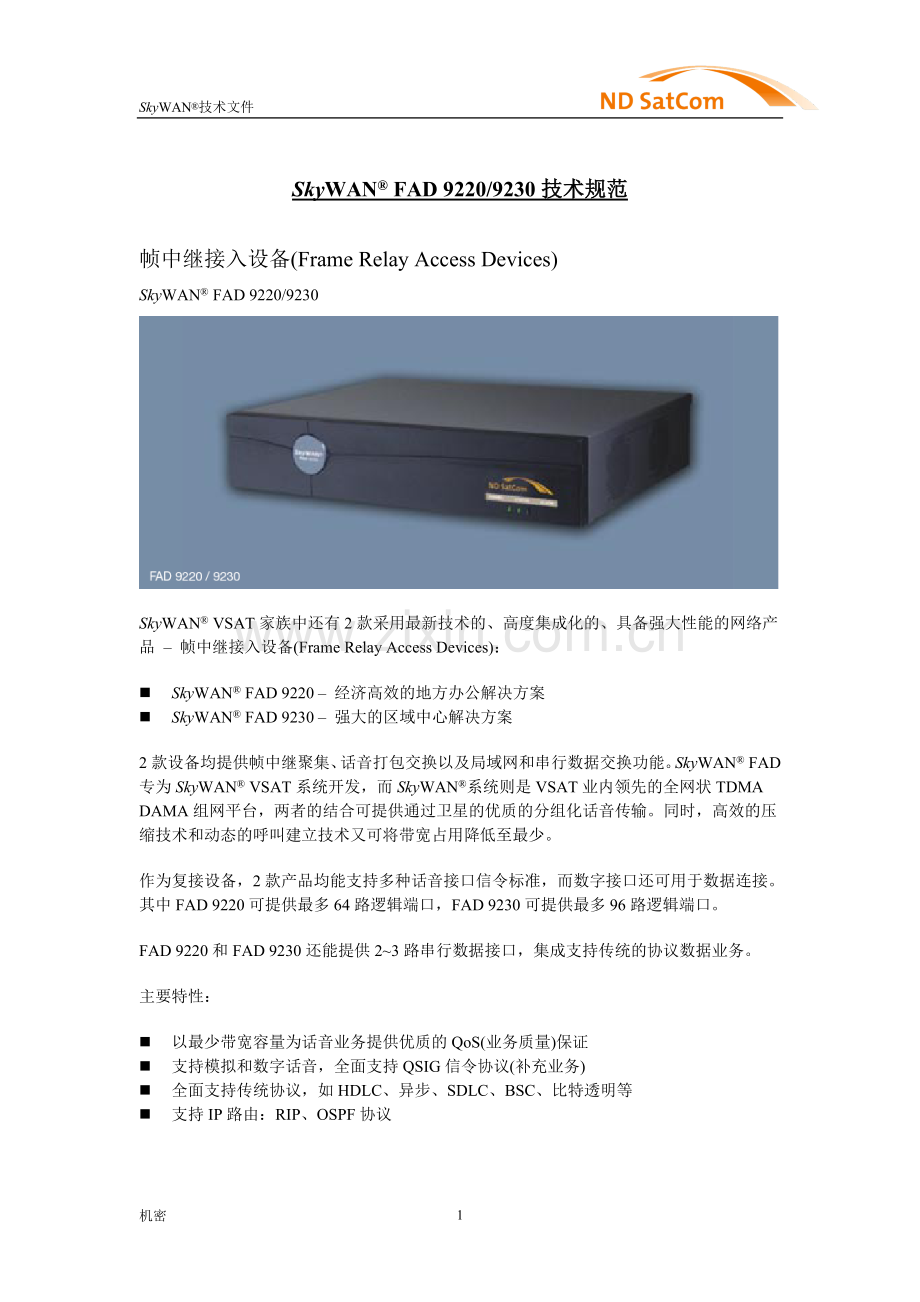

SkyWAN® FAD 9220/9230
技 术 规 范

诺达公司(ND SatCom)
2004年8月

SkyWAN® FAD 9220/9230技术规范
帧中继接入设备(Frame Relay Access Devices)
SkyWAN® FAD 9220/9230
SkyWAN® VSAT家族中还有2款采用最新技术的、高度集成化的、具备强大性能的网络产品 – 帧中继接入设备(Frame Relay Access Devices)：
n SkyWAN® FAD 9220 – 经济高效的地方办公解决方案
n SkyWAN® FAD 9230 – 强大的区域中心解决方案
2款设备均提供帧中继聚集、话音打包交换以及局域网和串行数据交换功能。SkyWAN® FAD专为SkyWAN® VSAT系统开发，而SkyWAN®系统则是VSAT业内领先的全网状TDMA DAMA组网平台，两者的结合可提供通过卫星的优质的分组化话音传输。同时，高效的压缩技术和动态的呼叫建立技术又可将带宽占用降低至最少。
作为复接设备，2款产品均能支持多种话音接口信令标准，而数字接口还可用于数据连接。其中FAD 9220可提供最多64路逻辑端口，FAD 9230可提供最多96路逻辑端口。
FAD 9220和FAD 9230还能提供2~3路串行数据接口，集成支持传统的协议数据业务。
主要特性：
n 以最少带宽容量为话音业务提供优质的QoS(业务质量)保证
n 支持模拟和数字话音，全面支持QSIG信令协议(补充业务)
n 全面支持传统协议，如HDLC、异步、SDLC、BSC、比特透明等
n 支持IP路由：RIP、OSPF协议
技术指标
SkyWAN® FAD 9220/9230

FAD 9220
FAD 9230
系统指标
通用串行端口
RS232/V.24、V.35、X.21/V.11、RS449/V.36、RS530
RS232/V.24、V.35、X.21/V.11、RS449/V.36、RS530
以太网端口
2个，10/100BaseT以太网
2个，10/100BaseT以太网
扩展插槽
2个
3个
电源
自感测100-240V交流，50/60Hz，最大70瓦，-48V直流
性能级别
每秒5,000信元
每秒15,000信元
网络连接

自动节点发现和路由，路由计量代价最小

自动载荷均衡，BOD带宽按需分配(租用线)，拨号备份，每日按时连接
电话特性
最大电话信道数量
8路FXS或FXO或E&M，
4路BRI S/T端口
8路FXS或FXO或E&M，
6路BRI S/T端口，或
每机箱30路数字信道(E1/T1)
数字电话信道

T1信令：CAS(Immediate Start、WinkStart及其它)，CCS(Q.SIG、国家ISDN、日本ISDN)
E1信令：CAS(Immediate Start、WinkStart、R2、中国1号信令及其它)，CCS(欧洲ISDN、Q.SIG)，SS7透明
BRI S/T：CCS(欧洲ISDN、Q.SIG、国家ISDN、日本ISDN)
话音压缩算法
(每DSP 5路)
ACELP-CN(8K/6K自适应)，G.711(PCM 64Kbps)，G.726(ADPCM 16K/24K/32K/40K)，G.729/G.729a，
3类传真：4.8、7.2、9.6、12.0、14.4Kbps，调制解调器中继高达14.4Kbps(包括支持STU III)
局域网LAN支持
以太网接口
以太网II和IEEE802.2、802.3、SNAP
路由
标准：IP RIP V1/V2或静态、OSPF、NAT、组播IGMP V1/V2
IPX RIP和SAP、LLC2、虚拟LAN、DHCP客户、BOOTP
桥接
802.1D生成树(STP)，MAC层，透明桥接
串行端口特性
基本串行端口
1个串行接口，最大速率：6.144Mbps
扩展卡
双串行接口卡，每串行接口2.048Mbps
协议
SNA：SDLC、LLC2或帧中继RFC1490
传统同步：PPP、HDLC、SDLC、X.25
帧中继：RFC1490、UNI-DTE、UNI-DCE
异步：ENQ/ACK、XON/XOFF、透明、CTS/DTR
物理特性
尺寸
427 x 89 x 310毫米
重量
4.0公斤
环境条件
工作温度范围
0°C ~ +45°C
工作湿度
10% ~ 95%，非凝结
规章 – 符合性和机构核准

EMC – 辐射性FCC CFR 47第15部分，EN 55022(1994) + 第1修正案，EMC – 抗扰性EN 55024(1998)，安全性IEC 950(1991) +第1~4修正案，EN 60950(1992) +第1~4修正案，UL 1950第3版
