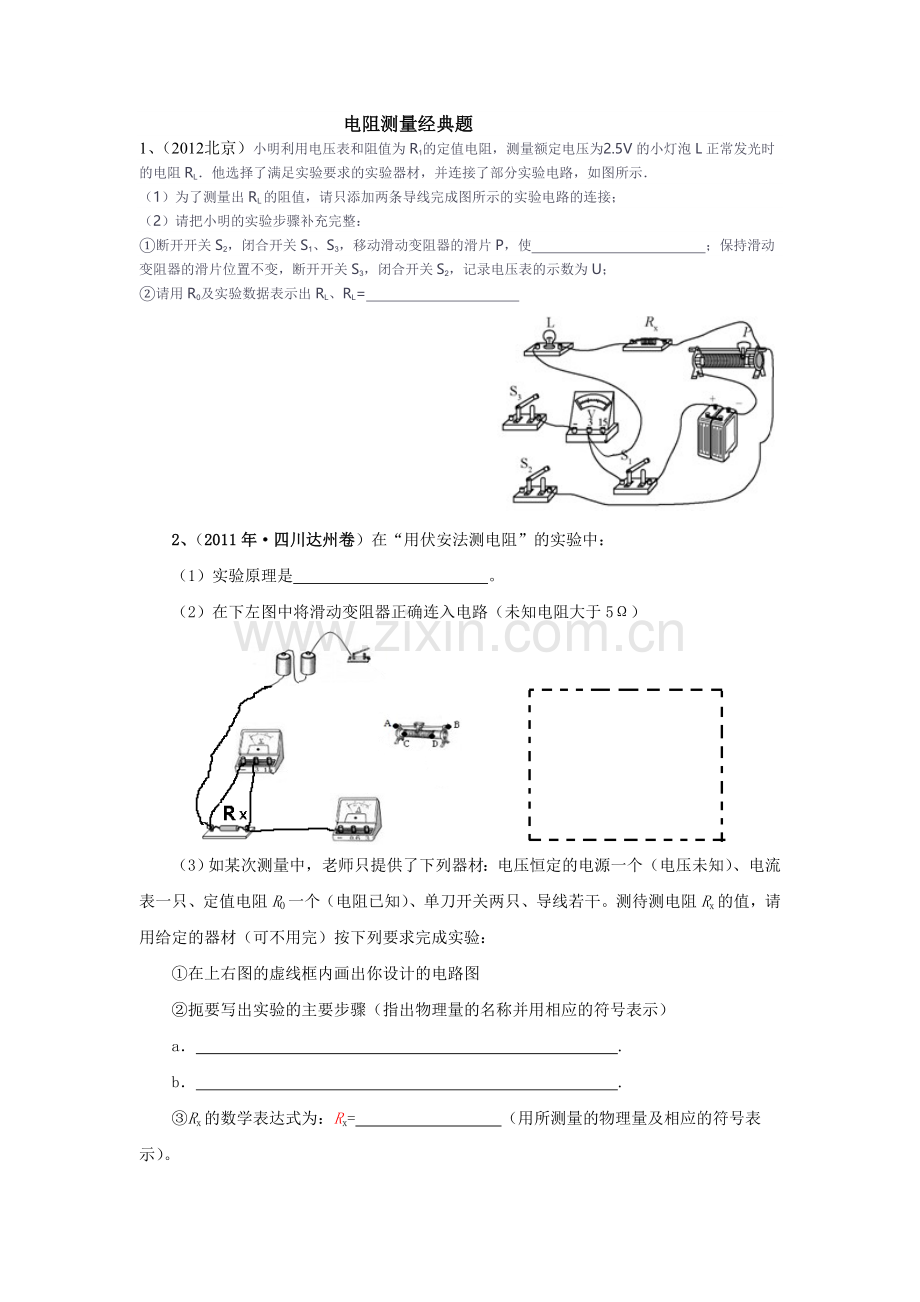

电阻测量经典题
1、（2012北京）小明利用电压表和阻值为R1的定值电阻，测量额定电压为2.5V的小灯泡L正常发光时的电阻RL．他选择了满足实验要求的实验器材，并连接了部分实验电路，如图所示．
（1）为了测量出RL的阻值，请只添加两条导线完成图所示的实验电路的连接；
（2）请把小明的实验步骤补充完整：
①断开开关S2，闭合开关S1、S3，移动滑动变阻器的滑片P，使 ；保持滑动变阻器的滑片位置不变，断开开关S3，闭合开关S2，记录电压表的示数为U；
②请用R0及实验数据表示出RL、RL=

2、（2011年·四川达州卷）在“用伏安法测电阻”的实验中：
（1）实验原理是 。
（2）在下左图中将滑动变阻器正确连入电路（未知电阻大于5Ω）

（3）如某次测量中，老师只提供了下列器材：电压恒定的电源一个（电压未知）、电流表一只、定值电阻R0一个（电阻已知）、单刀开关两只、导线若干。测待测电阻Rx的值，请用给定的器材（可不用完）按下列要求完成实验：
①在上右图的虚线框内画出你设计的电路图
②扼要写出实验的主要步骤（指出物理量的名称并用相应的符号表示）
a． .
b． .
③Rx的数学表达式为：Rx= （用所测量的物理量及相应的符号表示）。

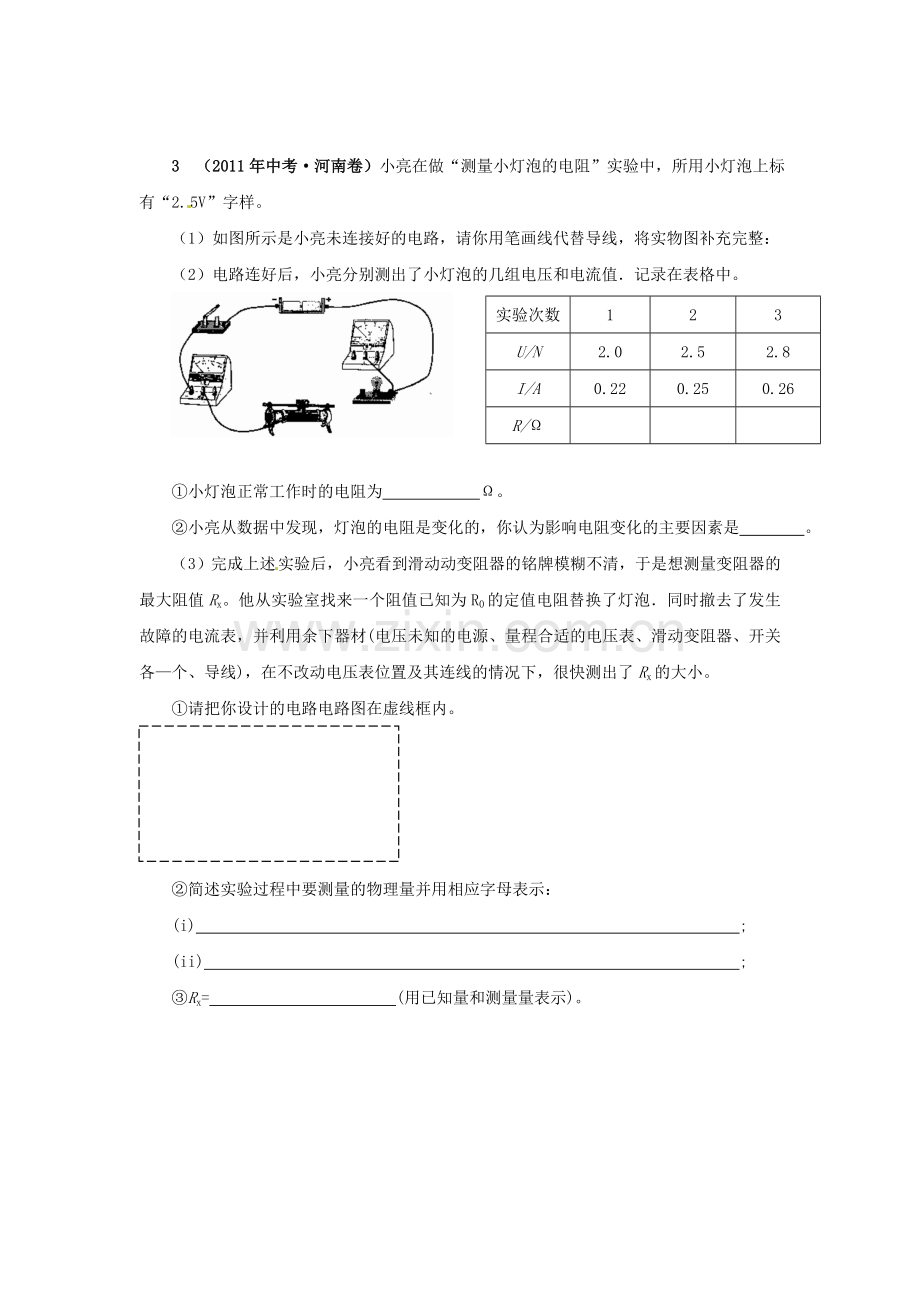

3 （2011年中考·河南卷）小亮在做“测量小灯泡的电阻”实验中，所用小灯泡上标有“2.5V”字样。
（1）如图所示是小亮未连接好的电路，请你用笔画线代替导线，将实物图补充完整：
（2）电路连好后，小亮分别测出了小灯泡的几组电压和电流值．记录在表格中。
实验次数
1
2
3
U/N
2.0
2.5
2.8
I/A
0.22
0.25
0.26
R/Ω

①小灯泡正常工作时的电阻为 Ω。
②小亮从数据中发现，灯泡的电阻是变化的，你认为影响电阻变化的主要因素是 。
（3）完成上述实验后，小亮看到滑动动变阻器的铭牌模糊不清，于是想测量变阻器的最大阻值Rx。他从实验室找来一个阻值已知为R0的定值电阻替换了灯泡．同时撤去了发生故障的电流表，并利用余下器材(电压未知的电源、量程合适的电压表、滑动变阻器、开关各—个、导线)，在不改动电压表位置及其连线的情况下，很快测出了Rx的大小。
①请把你设计的电路电路图在虚线框内。
网]
②简述实验过程中要测量的物理量并用相应字母表示：
(i) ;
(ii) ;
③Rx= (用已知量和测量量表示)。
