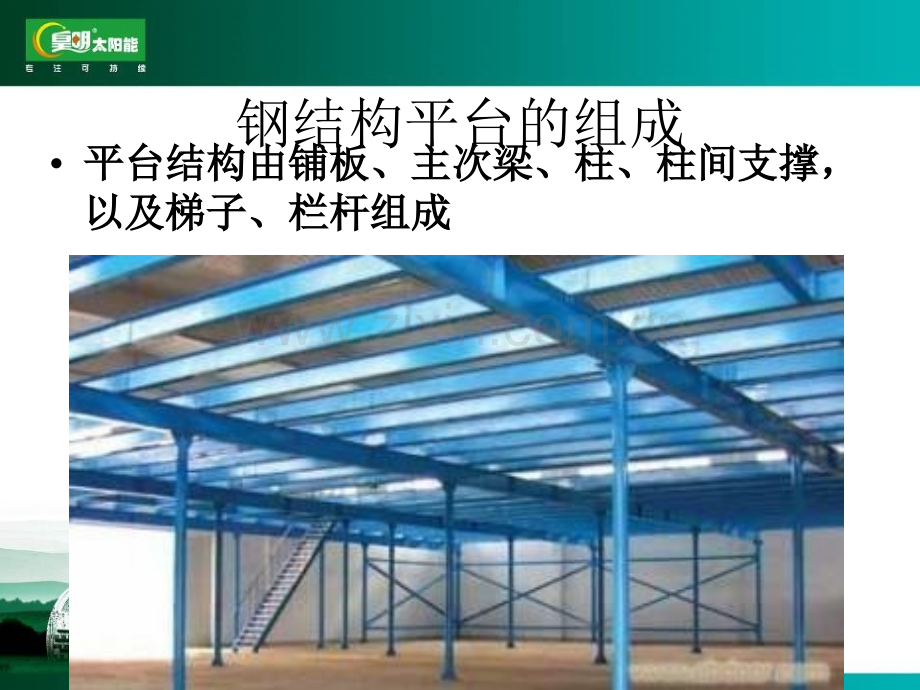

1、钢结构平台结构钢结构平台结构钢结构平台的组成平台结构由铺板、主次梁、柱、柱间支撑,平台结构由铺板、主次梁、柱、柱间支撑,以及梯子、栏杆组成以及梯子、栏杆组成平台结构的布置平台结构的布置1.满足工艺生产操作的要求,保证通行和操作的净空。一满足工艺生产操作的要求,保证通行和操作的净空。一般通行净高度不应小于般通行净高度不应小于1.8M,平台四周一般均应设置防护,平台四周一般均应设置防护栏杆,栏杆高度一般为栏杆,栏杆高度一般为1M。当平台高度大于。当平台高度大于2M时,尚应时,尚应在防护栏杆下设置高度为在防护栏杆下设置高度为100-150mm的踢脚板。平台应设的踢脚板。平台应设置供上下通行的梯子,梯

2、子的宽度不宜小于置供上下通行的梯子,梯子的宽度不宜小于600mm。2.确定平台结构的平面尺寸、标高、梁格及柱网布置时除确定平台结构的平面尺寸、标高、梁格及柱网布置时除满足使用要求外,梁、柱的布置尚应考虑平台上的设备荷满足使用要求外,梁、柱的布置尚应考虑平台上的设备荷载和其他较大的集中荷载的位置以及大直径工业管道的吊载和其他较大的集中荷载的位置以及大直径工业管道的吊挂等;挂等;3.平台结构的布置平台结构的布置,应力求做到经济合理,传力直接明确。应力求做到经济合理,传力直接明确。梁格的布置应与其跨度相适应。当梁的跨度较大时,其间梁格的布置应与其跨度相适应。当梁的跨度较大时,其间距也宜增大。充分利用

3、铺板的允许跨距,合理布置梁格,距也宜增大。充分利用铺板的允许跨距,合理布置梁格,以求得较好的经济效果。以求得较好的经济效果。主梁柱节点1顶层梁与柱可在柱顶连接其他层梁只能与柱在侧面连接。2梁与柱的连接分为铰接连接,刚接连接加劲肋在支座或有集中荷载处,为保证构件局部稳定并传递集中力所设置的条状加强件。可以提高梁的稳定性,和抗扭性能。加劲肋加劲肋有横向加劲肋、纵向加劲肋和短加劲肋(注明:支承加劲肋指承受固定集中荷载或梁支座反力的横向加劲肋),另外,在梁的支座处和上翼缘受有较大固定集中荷载处,宜设置短加劲肋。加劲肋宜在腹板两侧成对配置,也可单侧配置,但支承加劲肋、重级工作制吊车梁的加劲肋不应单侧配置

4、。主次梁节点主次梁连接可叠接或平接主梁次梁柱交点节点跳焊将焊件接缝分成若干段,按预定次序和方向分段间隔施焊,完成整条焊缝的焊接优点是可减小热影响区,避免变形 跳焊点钢结构柱脚钢结构基础大多才用混凝土基础由于混凝土强度远远低于钢材强度所以不能直接连接因此在柱与基础之间需要一个能将柱端应力降低到混凝土强度,并能将柱固定在基础上的过度部分,这部分就叫柱脚柱脚最常用形式为平板式柱脚,由底板,靴梁和肋板组成墙梁-墙梁支撑-缀条钢柱按截面形式可分为实腹柱和格构柱实腹柱具有整体的截面.最常用的是工形截面;格构柱的截面分为两肢或多肢,各肢间用缀条或缀板联系当荷载较大、柱身较宽时钢材用量较省。缀条墙梁轻型墙体结构的墙梁宜采用卷边槽型或斜卷边Z型冷弯薄壁型钢。下课!本节课就到这里谢谢大家观赏
