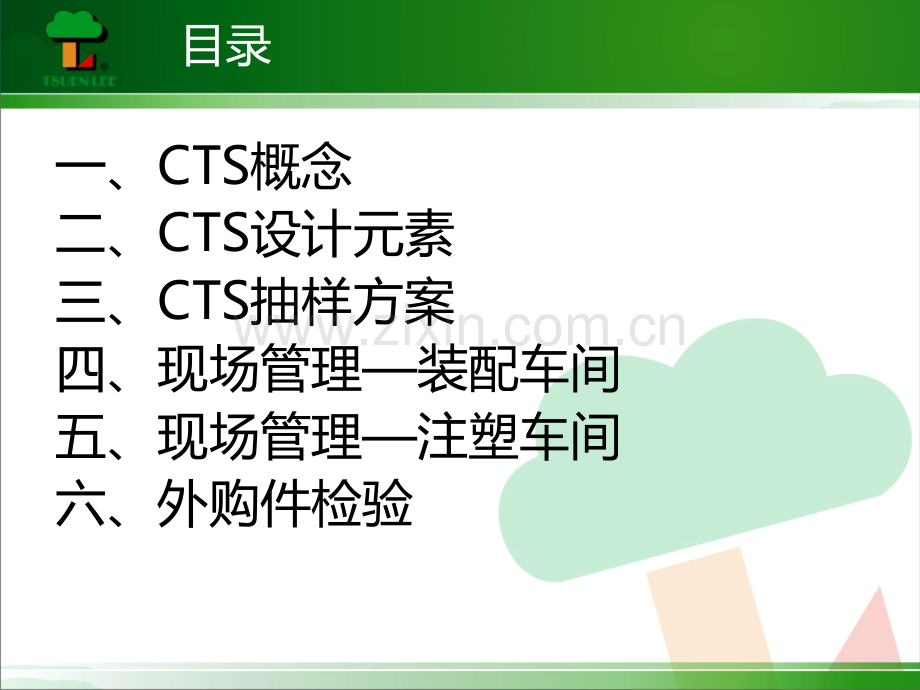

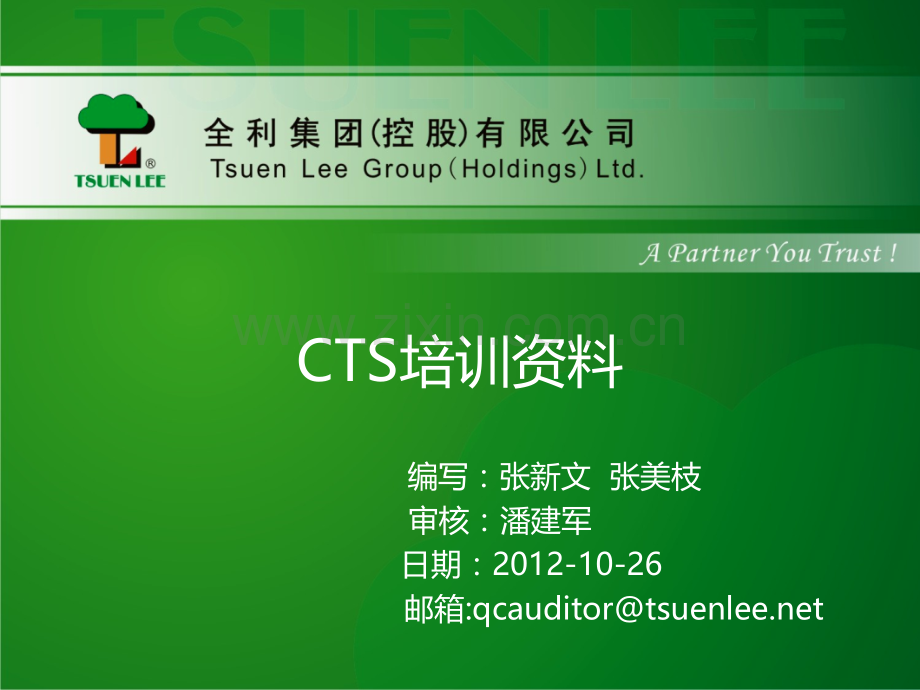

CTS培训资料 编写：张新文 张美枝 审核：潘建军 日期：2012-10-26 邮箱:目录一、CTS概念二、CTS设计元素三、CTS抽样方案四、现场管理装配车间五、现场管理注塑车间六、外购件检验一、CTS概念CTS部件应同时符合以下条件：1）包括多个零件2）包含有风险源，如小物体、小球、利边、利角、凸出物等3)CTS 设计元素,如超声、点胶水、轴孔配合、打螺丝、车缝CTS 设计元素即2个或以上零件的连结方法，当该连结方法失效时，风险源将可能产生安全危险。注1、根据CTS部件包含CTS元素的多少，分为单重设计和多重设计。含有2个或以上CTS元素的，为多重设计注2、CTS是Critical To Safety的缩写注3、CTS设计元素是指 Critical To Safety Design Element注4、通常是3岁以下产品才有CTS元素，但其它年龄也可能有二、CTS设计元素单重设计多重设计CTS部件风险源不能通过的测试安全风险CTS元素CTS元素的作用X6031钟楼螺丝钉小零件测试摄入或吸入窒息危险 螺丝钉与指针孔紧配 防止螺丝钉脱落G9479形象球小珠仔小球测试哽塞或窒息 第1个CTS元素：透明前后盖粘胶水 防止小珠仔从球内掉出来 第2个CTS元素：上盖与透明球超声 第3个CTS元素：下盖与透明球超声三、CTS抽样方案抽样数量抽样数量1、采用数量转换方案 加严方案 正常方案 放宽方案注1：加严方案(6个/2hs)，抽够288个且全部合格后，才可转为正常方案(3个/2hs)，抽够144个且全部合格后，转为放宽方案(2个/2hs)。当生产时间不够2小时，按2小时计算。注2：发生CTS测试不合格，或停产时间超过2周时，都必须重新从加严阶段开始。注3：美泰PIE另行要求，当CTS测试FAIL时，会产生小物体的单重设计（但螺丝连结除外），要一直6PCS/2小时。注4：单重设计必须用机加工而不能用手工完成。如车轮CTS件必须用气啤啤，不能用手啤机啤。注5：不同的班次、生产夹具、生产加工顺序，CTS抽样数量要分开来计算三、CTS抽样方案CTS板 CTS板 通常是在完成最后一个CTS元素的工位处抽板，但也有例外情况。CTS板QA在CTS WI中有规定。如X6031钟楼，不是在完成CTS元素的工位处抽CTS板（图一），而是另外生产的CTS板（图二）。对于象这种CTS元素是孔轴配合的，孔轴尺寸是关键尺寸，制造部门及QC应进行重点管控。图一图二四、CTS现场管理装配车间1、CTS位要挂CTS标牌、CTS WI、作业指导书，在拉头要挂CTS标牌，CTS标牌要放在3岁以下的三角形标牌之上。2、所有3岁以下的生产拉，每条拉头都要挂3岁以下的标牌3、要按作业指导书的要求进行生产，包括所使用的物料、工具等注：以上标牌尺寸仅为推荐尺寸 4、作业指导书通常每个工位都要挂，而CTS标牌和CTS WI只需挂在完成CTS部件的最后一个工位。(如：某部件先点胶水，后超声，再打螺丝，我们只需在打螺丝工位挂上CTS标牌和CTS WI）四、CTS现场管理装配车间 5、螺丝连结是CTS设计元素时：a）只可以用电批打不可以用风批；b）同一个操作员也不可以打不同类型或规格的螺丝；c）需用自动螺丝检查机检查是否有漏螺丝 如下图M9972读书台的听筒，风险源是珠子，CTS设计元素是点胶水和打螺丝，所以打螺丝一定要用电批并要用自动螺丝机检查。四、CTS现场管理装配车间 6、装配IPQC抽了CTS板后，应在样品或样品包装上标明生产时间段，并及时送到物理实验室。但，对于单点胶水的，需至少放置8小时后再送到实验室测试。7、CTS测试结果合格后，该批成品才可以报给客人验货 8、CTS测试不合格时，生产部应立即停产，并把所有受影响的零部件、半成品、成品全部隔离。QC部应发出纠正措施通知单给相关部门。若怀疑已走的成品也不合格时，QA应通知美泰PI部的负责人。四、CTS现场管理装配车间 1、用在CTS部件上有关键尺寸的注塑胶件（如：X6031的钟针），在注塑时，机台要挂MIC及注塑工艺卡 五、CTS现场管理注塑车间 2、注塑QC应按以下要求及MIC进行检验，并保留相应记录：a）刚上模开始生产时，包括修模后重新上模生产 b）注塑周期缩短时 c）每天至少每套模检查一次 3、注塑部应：a）及时填好注塑工艺卡中的相关注塑参数 b）参数有任何变动都必须进行记录。按注塑工艺卡的现有形式，我们则要重新填一张新的工艺卡 c）每天至少按注塑工艺卡检查一次注塑机参数。若没有任何变化时，结果我们可以记录在注塑工艺参数检查记录内五、CTS现场管理注塑车间 1、对于用于CTS部件上有关键尺寸的外购件，供应商每批来料时，应附上关键尺寸检验合格报告给我们，报告中应有检验的数据。如果供应商没有提供报告时，我们必须自行检测。测量样品数量以我们公司内部文件要求为准，测量数据应记录在IQC检验报告中。2、对于来自开放市场，用于CTS部件上有关键尺寸的外购件，测量样品数量美泰有特别规定。因我们公司暂时没有，不另行说明。六、外购件的检验
