浙建监 A5

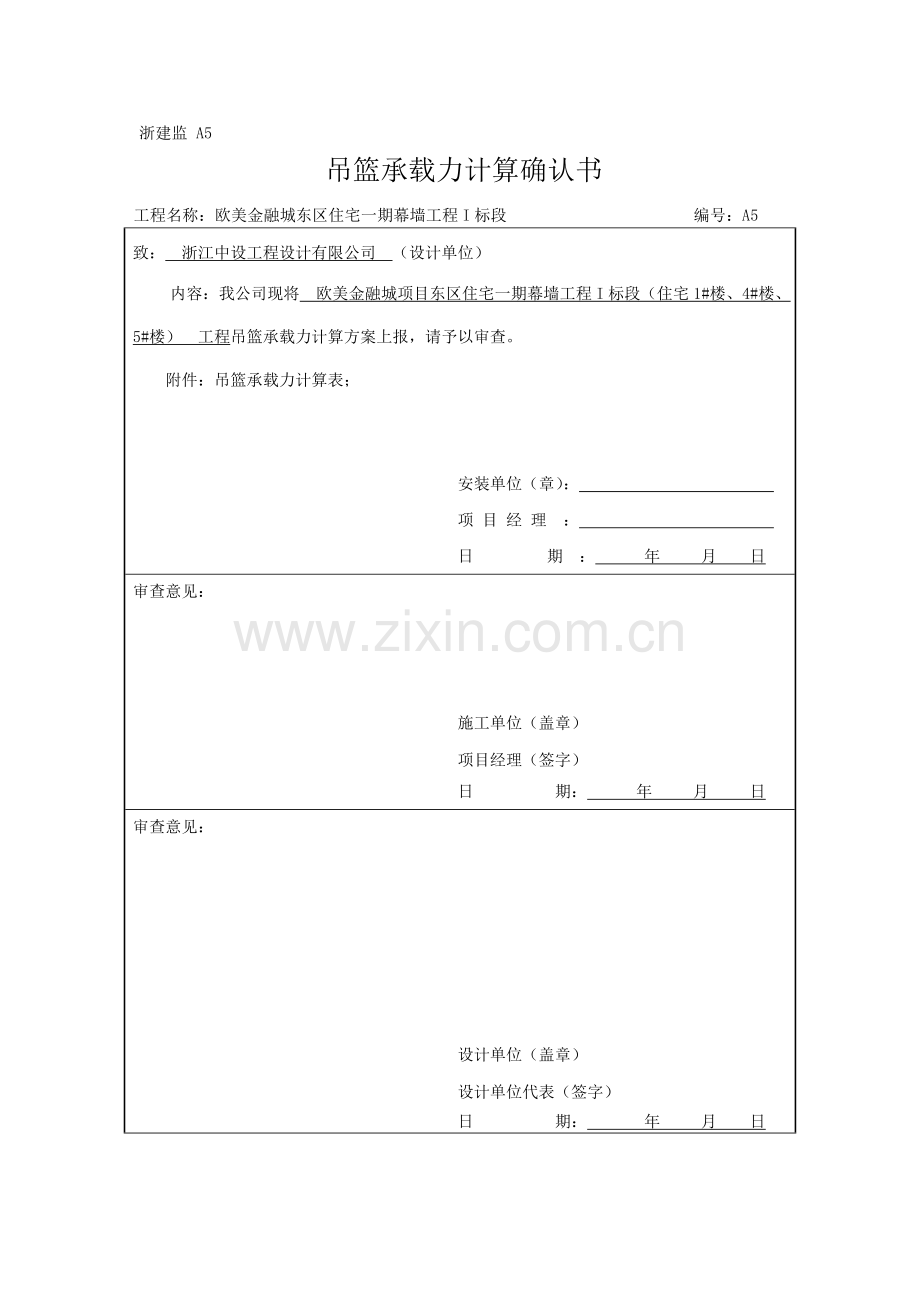

吊篮承载力计算确认书
工程名称：欧美金融城东区住宅一期幕墙工程I标段 编号：A5
致： 浙江中设工程设计有限公司 （设计单位）
内容：我公司现将 欧美金融城项目东区住宅一期幕墙工程I标段（住宅1#楼、4#楼、5#楼） 工程吊篮承载力计算方案上报，请予以审查。
附件：吊篮承载力计算表；

安装单位（章）：
项 目 经 理 ：
日 期 ： 年 月 日
审查意见：

施工单位（盖章）
项目经理（签字）
日 期： 年 月 日
审查意见：

设计单位（盖章）
设计单位代表（签字）
日 期： 年 月 日

吊篮承载力计算表
一、材料计算：玻璃重量 = 面积×厚度×密度2.5
（1） 方式 1.1×1.2×6×2.5×2 = 40Kg
（2） 方式 1.5×3.6×8×2.5×2 = 216Kg
（3） 方式 1.1×3.1×15×2.5 = 128Kg
铝单板重量= 面积×厚度×密度2.7
= 1.2×1.1×2.5×2.7 = 9Kg
玻璃的重量比铝单板要大，故载荷计算以最重的玻璃为例；
荷载计算：内部荷载 = 玻璃重量+工人体重+工具重量
= 216Kg+ 75Kg×2+ 20Kg = 386Kg<体重按平均75Kg一人>
二、总载荷计算：
以下重量经实际测量计算得出：
(1)、工作平台质量： 288Kg（以最长的6米平台计算）
(2)、吊篮最大荷载： 386Kg
(3)、提升机： 48Kg×2=96Kg
(4)、电器箱： 15Kg
(5)、安全锁： 5Kg×2 =10Kg
(6)、钢丝绳以长度200m计算：52Kg×2=104Kg
(7)、电缆线以长度120m计算：36Kg

以ZLP630型吊篮的最大载荷计算，那么：
总质量为：288 + 386 + 96 + 15 + 10 + 104 + 36 = 935Kg
总载荷为：W = 935 × 9.8 = 9.2kN
4、计算
n — 安全系数
s — 单根钢丝绳最小破断拉力
a — 承重钢丝绳根数
w — 额定载重量、悬挂平台重量和钢丝绳自重产生的重力和

公式：n = (s×a) / w
以ZLP630型吊篮的最大载荷计算： n = (51.8×2) / 9.20 = 11.26 > 9
经计算证明，施工中4×25Fi+PP-ф8.3规格钢丝绳符合GB19155-2003吊篮标准5.4.6.2的安全要求；

正常工况下悬挂机构示意图
前后支架底部可垫厚0.2m、
长1m、宽0.3m的固定木板及方砖保护屋面的防水和保温。
经施工平面图及安装参数表仔细复核，此工程前吊杆伸出长度最长为1.5米。（故抗倾覆计算以最大伸出长度计算）

a (1.5m) b (4.5m)

后支架h

前支架o

配重G
1.3m

电动吊篮

W N

4.3.2、参数说明
K —安全系数 W—总载荷 a—前吊杆长度
N —后坠力 G—配重 b—支点至配重长度
h —后支架27Kg o—前支架（支点）

四、吊篮受荷分析：
吊篮自重G1=0.5 KN,后配重G2=10 KN，前端最大设计承载力2 KN，吊篮支座与楼面接触面A=4×0.32=0.36m2,配重于楼面接触面1m2。
楼面配重处最大应力σ1=10/1= 10 KN/m2 。（局部承压）
吊篮支座处最大应力σ2=（2+0.5+3.75）/0.36= 17.36 KN/m2 。（局部承压）因此楼板承载力满足吊篮施工要求。
1、 等效均布活荷载的确定
吊蓝设备后点配重铁对楼板的最大压力为10KN，最大剪力为10KN。
吊蓝设备前点对楼板的最大压力为17.36KN，最大剪力为10KN。
⑴、对于吊篮设备的前点N=17.36KN，Mmax=NL/4=17.36×2.25/4=9.765 KN.m
楼面等效均布活荷载为
qe =8 Mmax/(bl2)= 8 Mmax/[(bcy+0.7l)×l]2
=8×9.765/[(1.5+0.7×2.25)×2.25]2
=1.632 KN/m2
⑵、对于吊篮设备的后点N=10KN，Mmax=NL/4=10×2.5/4=6.25KN.m
楼面等效均布活荷载为qe =8 Mmax/(bl2)= 8 Mmax/[(bcy+0.7l)×l]2
=8×6.25/[(1.5+0.7×2.5)×2.5]2
=0.757 KN/m2
结论：由现行《建筑结构荷载规范》可知，此楼的许用活荷载为2.0KN/m2,即吊篮的等效均布活荷载不大于2.0 KN/m2，即可满足土建主体个构件的各项力学要求，由上面数据可知吊篮设备工作时是安全的。
