仙桃市第一人民医院整体南迁工程-砌体抹灰专项施工方案.pdf

上传人:曲**** 文档编号:794289 上传时间:2024-03-19 格式:PDF 页数:52 大小:4.77MB 下载积分:13 金币
下载 相关 举报
仙桃市第一人民医院整体南迁工程-砌体抹灰专项施工方案.pdf_第1页
第1页 / 共52页
仙桃市第一人民医院整体南迁工程-砌体抹灰专项施工方案.pdf_第2页
第2页 / 共52页


点击查看更多>>
资源描述

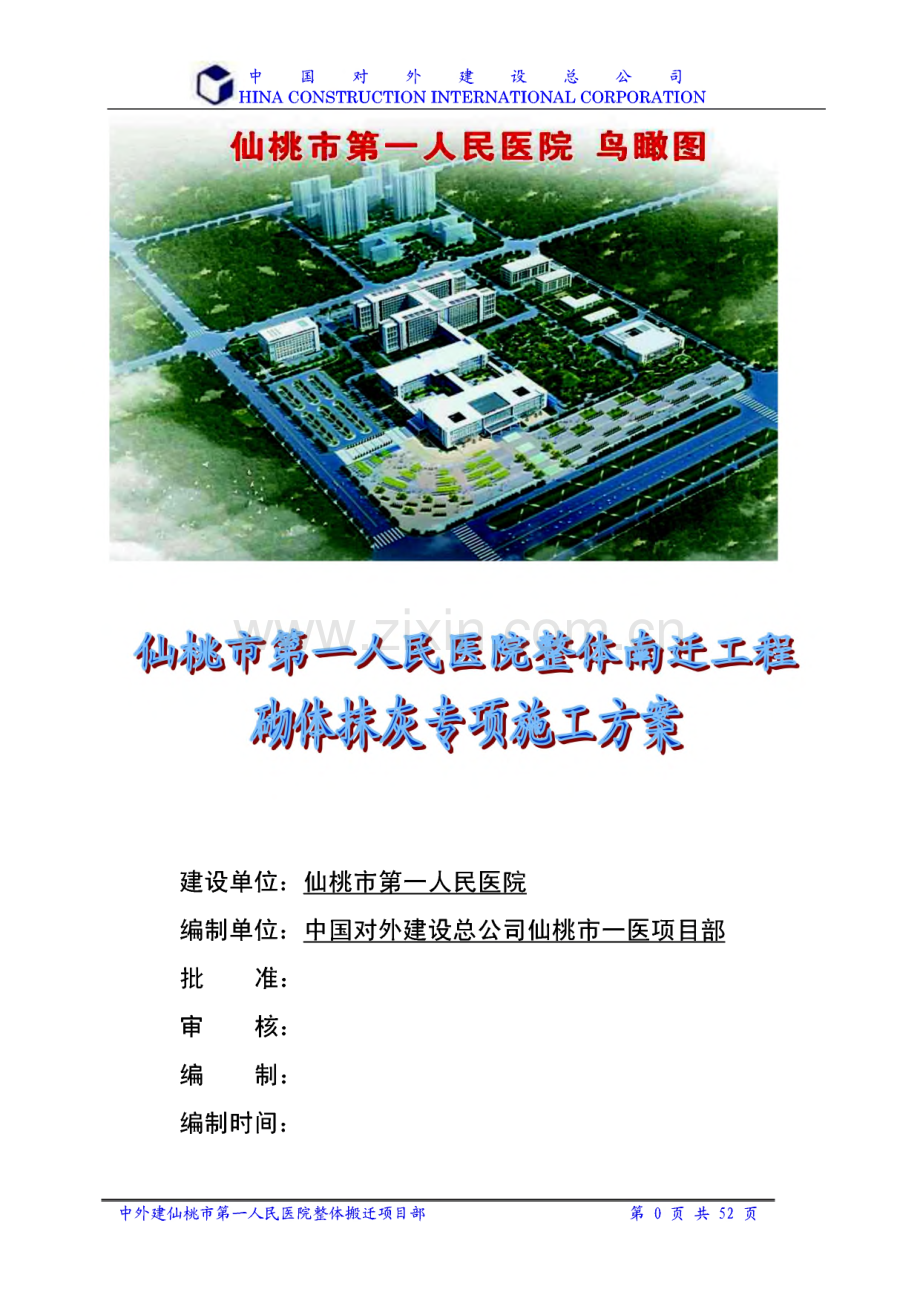

中 国 对 外 建 设 总 公 司HINA CONSTRUCTION INTERNATIONAL CORPORATION仙桃市第一4民医院 鸟瞰图建设单位:仙桃市第一人民医院编制单位:中国对外建设总公司仙桃市一医项目部批准:审核:编制:编制时间:中外建仙桃市第一人民医院整体搬迁项目部第0页共52页中 国 对 外 建 设 总 公 司HINA CONSTRUCTION INTERNATIONAL CORPORATION目录第一章编制说明.-4一、编制目的.4二、编制依据-4三、工程概况-4第二章砌体与隔墙工程.5第一节混凝土加气块填充墙.6一、材料要求.6二、施工准备-7三、技术要求.8四、施工流程-16第二节女儿墙砌筑-18第三节钢丝网架整体珍珠岩夹芯板安装.21一、施工简介-21二、材料要求-22三、安装工艺流程.23四、细部构造处理-30五、GZ墙板安装质量标准-36第三章、砌体质量保证措施.37一、主控项目.37二、一般项目-37三、允许偏差项目-38中外建仙桃市第一人民医院整体搬迁项目部第1页共52页中 国 对 外 建 设 总 公 司HINA CONSTRUCTION INTERNATIONAL CORPORATION四、质量通病防治-39第四章抹灰工程.40一、技术要求.40二、施工前验收项目-41三、材料要求.41四、施工准备-42五、抹灰工艺流程-42第一节 混凝土墙、柱基层抹灰.42第二节 加气混凝土墙基层抹灰.43第三节钢丝网架整体珍珠岩夹芯板基层抹灰.44第四节 抹灰工程质量及验收标准.45第五节质量通病预防措施.49第五章 安全文明施工保证措施.50插表目录插表1工程砌体概括表.5插表2劳动力计划量.8插表3 GZ芯板型号.22插表4 GZ芯板表面和外观质量.23插表5芯板规格尺寸允许偏差.23插表6 门窗洞构造柱选用表.33插表7 GZ芯板安装质量检验标准.36插表8砌体施工允许偏差.38中外建仙桃市第一人民医院整体搬迁项目部第2页共52页中 国 对 外 建 设 总 公 司HINA CONSTRUCTION INTERNATIONAL CORPORATION插表9构造柱施工允许偏差.39插表10 一般抹灰的允许偏差和检验方法.48插图目录插图1混凝土翻边施工大样.9插图2窗台墙做法.9插图3过梁选用表.11插图4加气块墙砌筑方式.12插图5 150厚混凝土加气块砌筑大样.14插图6门诊、医技楼女儿墙(有栏杆)砌筑大样.19插图7栏杆预埋件做法.20插图8病房大楼女儿墙(有栏杆)做法.21插图9 GZ墙弹线示意图.24插图10 GZ芯板排版安装大样.25插图11 GZ芯板与梁板、柱连接大样.26插图12有水房间墙板与楼地面连接大样.28插图13 GZ芯板连接方式.28插图14门窗洞口平网加强方式.30插图15门框做法.31插图16窗框做法.32插图17管线预埋详图.34插图18构造柱、拉梁设置.34插图19预埋大样.35中外建仙桃市第一人民医院整体搬迁项目部第3页共52页中国对外建设总公司 HINA CONSTRUCTION INTERNATIONAL CORPORATION 第一章编制说明一、编制目的为仙桃市第一人民医院整体搬迁工程砌体、抹灰工程施工提供较完整的 技术指导文件,用于指导砌体、抹灰工程的施工组织与管理,以确保优质、高速、安全地完成砌体、抹灰工程的施工任务,并为监理、业主对工程的施 工方法、质量等各方面的详细了解提供依据。二、编制依据1、砌体工程施工质量验收规范GB 50203-2002;2、砌体工程现场检测技术标准GB/T 50315-2000;3、建筑工程冬期施工规程JGJ104-1997;4、砌筑砂浆基本性能试验方法JGJ98-2000;5、仙桃市第一人民医院整体搬迁工程施工图纸及相关变更文件;6、仙桃市第一人民医院整体搬迁工程施工组织设计;7、多层和高层混凝土房屋结构抗震构造(03ZG003);8、蒸压加气混凝土砌块GB11968-2006;9、钢丝网架整体珍珠岩夹芯板建筑构造04EJ107三、工程概况仙桃市第一人民医院整体南迁工程位于仙南大道北侧,金台小区西侧,占地面积258亩,总建筑面积13 3 498.3平方米。其中门诊大楼占地面积:10506.5平方米,总建筑面积:3 53 49.3平方米,地上:26 498.6平方米,中外建仙桃市第一人民医院整体搬迁项目部第4页共52页中 国 对 外 建 设 总 公 司HINA CONSTRUCTION INTERNATIONAL CORPORATION地下室:8850.7平方米;医技楼占地面积:513 8.6 2平方米,总建筑面积:21672平方米;住院大楼建筑面积:76477平方米(含地下室建筑面积:11892 平方米)。第二章砌体与隔墙工程 根据图纸和相关技术变更文件,本工程砌体与隔墙分布情况如插表1插表1工程砌体概括表单体工程层数层高墙体概括门诊楼四层/负一层-1 层:3.7m 一层:5.4m 二四层:4.0m外墙:200厚混凝土加气块墙;M5.0混 合砂浆砌筑;电梯井、楼梯间、图纸特别注明的隔墙:200厚混凝土加气块墙;M5.0混合砂浆 砌筑;水电井、风井、楼梯防火隔墙:150厚 混凝土加气块墙;M5.。混合砂浆砌筑;放射性房间隔墙:另详;内隔墙:100厚钢丝网架整体珍珠岩夹 芯板墙;卫生间:170厚钢丝网架整体珍珠岩夹 芯板墙;医技楼四层一、三层:5.4m二、四层:4.0m外墙:200厚混凝土加气块墙;M5.。混 合砂浆砌筑;电梯井、楼梯间、图纸特别注明的隔墙:200厚混凝土加气块墙;M5.0混合砂浆 砌筑;水电井、风井隔墙:150厚混凝土加气 块墙;M5.。混合砂浆砌筑;放射性房间隔墙:另详;内隔墙:100厚钢丝网架整体珍珠岩夹 芯板墙;卫生间:170厚钢丝网架整体珍珠岩夹 芯板墙;住院大楼九层/负一层-1 层:5.1m*层:5.4m 二九层:4.0m外墙:200厚混凝土加气块墙;M5.0混 合砂浆砌筑;电梯井、楼梯间、图纸特别注明的隔墙:200厚混凝土加气块墙;M5.0混合砂浆 砌筑;中外建仙桃市第一人民医院整体搬迁项目部第5页共52页中 国 对 外 建 设 总 公 司HINA CONSTRUCTION INTERNATIONAL CORPORATION第一节混凝土加气块填充墙水电井、风井、防火隔墙:150厚混凝 土加气块墙;M5.。混合砂浆砌筑;放射性房间隔墙:另详内隔墙:100厚钢丝网架整体珍珠岩夹 芯板墙;卫生间:170厚钢丝网架整体珍珠岩夹 芯板墙;一、材料要求1.1、砌体工程所用材料应有产品合格证书和产品性能检测报告,本工程 所用混凝土加气块强度等级为A2.5,容重W5.5KN/m3。加气块在卸货时,必须在现场指定部位码放整齐,对缺棱掉角超过规范要求的材料,禁止使用。1.2、砌筑砂浆要求,本工程砌筑砂浆强度等级为M5.0混合砂浆。砌体工程施工质量验收规范强制性条文要求:水泥进场使用前,应分批对其强度、安定性进行复验。检验批以同一生 产厂家、同一编号为一批。当在使用中对水泥质量有怀疑或水泥出厂超过三 个月(快硬硅酸盐水泥超过一个月)时,应复查试验,按其结果使用。不同 品种的水泥不得混合使用。凡在砂浆中掺入有机塑化剂、早强剂、缓凝剂、防冻剂等,应经检验和 适配符合要求后,方可使用。有机塑化剂应有砌体强度的型式检验报告。1.3、砂浆用砂不得含有有害杂物,含泥量不应超过5%。配置混合砂浆 时,不得采用脱水硬化的石灰膏。砌筑砂浆配合比应通过试配确定,当组成 材料有变换时,要重新确定配合比。1.4、砂浆配制及使用要求本工程砂浆采用现场拌制,各组分材料按重量配合比确定。中外建仙桃市第一人民医院整体搬迁项目部第6页共52页中国对外建设总公司HINA CONSTRUCTION INTERNATIONAL CORPORATION砂浆拌制时间要求:自投料完算起,机械搅拌时间不得低于2分钟。砂浆使用时间要求:砂浆应随伴随用,砌筑混合砂浆应在4h内使用完 毕,水泥砂浆应在3 h小时内使用完毕。当施工期间最高气温超过30时,应分别在3 h和2h内使用完毕。对未在规定时间内使用完毕的砂浆,严禁在 施工现场加水重新拌制。超过上述时间的砂浆不得使用,并不应再次拌合后使 用。砂浆拌合后和使用中当出现泌水现象,应在砌筑前再次拌合。1.5、砂浆试块留置方式:同一类型、强度等级的砂浆试块不少于3组,按检验批或不超过250m3 砌体各种类型及强度等级的砌筑砂浆进行留置,每台搅拌机应至少抽检一次;制作试块时,在砂浆搅拌机出料口随机取样,同盘砂浆只应制作一组试块。砂浆试块进行标准养护,龄期为28d。二、施工准备2.1、材料及主要机具1、砖:品种、强度等级必须符合设计要求,并有出厂合格证。2、水泥:水泥必须有出厂检验报告,复试报告单。3、砂:用中粗砂,使用前5mm孔径的筛子过筛。4、掺合料:混合砂浆用的熟化白灰,白灰熟化时间不少于7天,或采 用粉煤灰等。5、其它材料:墙体拉结筋、预埋件、已做好的混凝土预制块。6、主要机具:砂浆搅拌机、手推车、大铲、刨铸、瓦刀、扁子、托线 板、线坠、小白线、卷尺、铁水平尺、皮数杆、小水桶、砖夹子、扫帚等。中外建仙桃市第一人民医院整体搬迁项目部第7页共52页中国对外建设总公司HINA CONSTRUCTION INTERNATIONAL CORPORATION2.2、技术准备施工员根据施工方案作详细通俗的技术交底,施工做法及操作顺序要对 劳务班组长和技术骨干交代清楚,并能做到指导施工工作,其他工种要配合 砌筑工程的施工进度。2.3、人员准备根据现场实际作业条件,在病房大楼主体结构封顶前,现行施工门诊楼 和医技楼砌体,其施工顺序为:外墙混凝土加气块墙一电梯井、楼梯间混凝 土加气块墙,据此主要劳动力计划用量如插表2所示,具体施工人数可根据 实际进度灵活调整。插表2劳动力计划量序号工种人数1班长462瓦工40 603普工30 504木工20 305钢筋工20混凝土工10三、技术要求平面中各部位隔墙高度均应由楼(地)面至上层楼板底或结构梁底。根据图纸(设计变更单或相关文件)和相关规范、图集要求,对本工程 砌体工程进行如下技术要求,给予明确做法。3、对于窗下墙高度HW3 00的外墙,采用C20素混凝土浇筑,宽度 200,高度为F+h(F为楼层建筑标高,h为建施图纸设计高度),平面位置详 中外建仙桃市第一人民医院整体搬迁项目部第8页共52页中 国 对 外 建 设 总 公 司HINA CONSTRUCTION INTERNATIONAL CORPORATION见建筑各层平面图;素混凝土与楼板进行凿毛处理,并植筋6200。详见 插图L混凝土翻边施工大样。3.2、对于窗下墙净高H3 00的外墙,墙体根部砌筑两皮灰砂砖,灰砂 砖与楼板用20厚1:3水泥砂浆进行坐浆、找平,然后砌筑200厚加气块。窗台插图1混凝土翻边施工大样设置C20压顶梁,当窗台有挑耳时截面为200*3 00,配筋为4O12(HRB3 3 5)?6200;挑耳上部设置钢筋06 200o当窗台无挑耳时(窗外侧有百叶窗 时)截面为200*200,配筋为4O12(HRB3 3 5)?06200;压顶梁钢筋与主 体结构以“植筋”的方式进行连接;当墙长L5m时在墙中间以及砌体转角 处设置构造柱,构造柱截面尺寸200*200,配筋为4O12(HRB3 3 5)?06200,构造柱钢筋与梁板结构以“植筋”的方式进行连接;详见插图2。3.3、当墙净高4m时(主要在5.4米层高),在墙体中部设置拉梁,拉 梁截面尺寸为200*180,配筋为412(HRB3 3 5),62。;当有门洞时,拉中外建仙桃市第一人民医院整体搬迁项目部第9页共52页中 国 对 外 建 设 总 公 司HINA CONSTRUCTION INTERNATIONAL CORPORATION梁设置在门洞上口兼过梁,过梁标高为H+20mm(H为门洞标示高度),插图2窗台墙做法中外建仙桃市第一人民医院整体搬迁项目部第10页共52页中 国 对 外 建 设 总 公 司HINA CONSTRUCTION INTERNATIONAL CORPORATION截面尺寸为200*18。,配筋为4(D12(HRB335),(D62。当墙中无拉 梁时,过梁按插图3设置,过梁可以现浇或预制,过梁长度为洞口宽度+500;拉梁钢筋与主体结构以“植筋”的方式进行连接。当墙长5m时在墙中间以 及砌体转角处设置构造柱,构造柱截面尺寸200*200,配筋为 412(HRB3 3 5),62。,构造柱钢筋与梁板结构以“植筋”的方式进行连 接;拉梁和构造柱混凝土强度等级为C20,做法详见插图4o对于跨度1.5m 洞口过梁,其截面尺寸、碎强度等级和配筋详见设计修改通知单。3.4、加气块墙体砌筑前,在楼板上弹出墙体边线和门窗洞口边线,并作 出显著标示;由于本工程抹灰厚度为20mm,因此门窗洞口留置宽度为 B+40mm(B为门窗洞口标示宽度)。加气块墙体竖向灰缝宽度20mm,水平 灰缝15mm,灰缝用O20PVC管进行勾缝。插图3过梁选用表中外建仙桃市第一人民医院整体搬迁项目部第11页共52页中 国 对 外 建 设 总 公 司HINA CONSTRUCTION INTERNATIONAL CORPORATION3.5、在一层室内地坪下60处做2。厚1:2水泥砂浆加35%防水剂墙身防潮层。3.6、外墙脚手架眼的封堵,在脚手架拆除后,用C20细石混凝土灌注 密实;严禁用砂浆进行堵塞。插图4加气块墙砌筑方式中 国 对 外 建 设 总 公 司HINA CONSTRUCTION INTERNATIONAL CORPORATION3.7、电梯井砌体结构施工按照业主提供的电梯井道土建配合图纸进行施工。3.8、对于150mm厚混凝土加气块墙体,当墙长5m时以及转角处必 须设置构造柱,构造柱截面尺寸150*150,配筋为4O10(HRB3 3 5)?06200;在墙体中部或门洞上口设置拉梁,拉梁截面尺寸为150*120,配筋为410,06200;墙体门洞边应设构造柱150*150,配筋410以“植筋”方式与主 体连接,箍筋60200 o墙体每砌筑三皮混凝土加气块设20厚M10水泥砂浆 缝槽,缝内加2q8通长筋,详见插图5。该部分墙体主要为水电、管井或风 井,必须待管道或风管安装完毕后进行砌筑,砌筑时随手进行抹灰。3.9、根据业主提供的仙桃市第一人民医院放射科建设项目职业病危害中外建仙桃市第一人民医院整体搬迁项目部第13页共52页中 国 对 外 建 设 总 公 司HINA CONSTRUCTION INTERNATIONAL CORPORATION(放射防护)预评价报告书要求放射科墙体墙体做法如下:1、CT机房 四周墙体为3 70mm厚满浆粘土砖堆砌;2、DSA机房 四周墙体为3 70mm厚满浆粘土砖堆砌;3、铝靶机房 四周墙体为240mm厚满浆粘土砖堆砌;4、数字胃肠机房 四周墙体为3 70mm厚满浆粘土砖堆砌;5、DR机房 四周墙体为3 70mm厚满浆粘土砖堆砌;插图5 150厚混凝土加气块砌筑大样中外建仙桃市第一人民医院整体搬迁项目部第14页共52页中 国 对 外 建 设 总 公 司HINA CONSTRUCTION INTERNATIONAL CORPORATION中外建仙桃市第一人民医院整体搬迁项目部第15页共52页中 国 对 外 建 设 总 公 司HINA CONSTRUCTION INTERNATIONAL CORPORATIONOl i3.10、疏散楼梯间底层与地下室之间楼梯井分隔墙采用150厚实心加气 碎砌块。3.11、墙体预留洞口由各个工种(如暖通、水电、等)在楼板或图纸中 给出明确的标示或书面交底。3.12、水管井、强弱电井用灰砂砖砌筑200高门槛。配电房排烟道墙体 采用1。厚耐火砖进行砌筑。四、施工流程4.1、施工流程图如下:中外建仙桃市第一人民医院整体搬迁项目部第16页共52页中国对外建设总公司HINA CONSTRUCTION INTERNATIONAL CORPORATION墙体放线I-懂1斑理T砌筑加气混凝土块I I砌块与门窗口丽一|砌块与楼板联接(1)根据建筑平面布置图,在楼板上标示出门窗洞口边线。(2)基层处理:将砌筑加气混凝土墙根部的石专或混凝土带上表面清扫干 净,用砂浆找平。(3)砌筑加气混凝土块1、砌筑前,在结构柱进行划线,确定竖向组砌方式,在墙体转角处设置 匹数杆,墙体砌筑要求水平拉通线进行施工。2、砌筑时按墙宽尺寸和砌块的规格尺寸,按排块设计,进行排列摆块,不够整块时可以锯割成需要的尺寸,但不得小于砌块长度的1/3(200mm)o 砌筑时,先铺设水平灰缝砂浆,然后组砌加气块,调整竖向灰缝至20nm1,两 侧用模板夹住,灌注砂浆振捣密实。砌筑23匹砖时,进行勾缝。砌块上下 丁字错缝,搭接长度不宜小于砌块长度的1/3,转角处相互咬砌搭接。3、加气墙与结构墙柱连接处,必须按设计要求设置拉结筋。拉结筋为 26630,锚入墙内长度700mm;砌块端头与墙柱接缝处各涂刮厚度为5nmi 的粘结砂浆,挤紧塞实,将挤出的砂浆刮平。(4)砌块与门窗口联结1、根据设计图纸所规定的门选用图集医疗建筑门、窗、隔断、防X 射线构造06J902-1和防火门窗03 J6 09,本工程普通门和防火门均为成 品套装门。砌筑时门洞两侧墙体不埋设木砖或铁件的混凝土块,沿洞口高度 上中下三处砌筑灰砂砖或混凝土块,洞口高度大于2m时砌筑四处灰砂石专或混 凝土块,灰砂砖或混凝土块的砂浆要饱满密实;抹灰后安装套装门门框。2、图纸中未明确门跺尺寸的门洞口,门跺长度为100,采用C20混凝土 中外建仙桃市第一人民医院整体搬迁项目部第17页共52页中国对外建设总公司HINA CONSTRUCTION INTERNATIONAL CORPORATION进行浇筑,配筋212(HRB3 3 5)(p 6200(开口箍)以“植筋”方式与主体 连接。3、门洞上角过梁端部或其它可能出现裂缝的薄弱部位,应钉涂有防锈漆 的铅丝网,减少抹灰层裂缝。4门窗口过梁部位,当洞口宽度小于500mm时,又无钢筋混凝土带,可 采用三个砌块先加工成楔形,用粘结砂浆事先粘结成过梁形状,经自然养护 23 d之后使用。当洞口宽度大于500nlm时,上口安放钢筋混凝土拉(过)梁。(5)砌块与楼板(或梁底)的联结楼板的底部(或梁底),应预留拉结筋,便于与加气混凝土墙体拉结。当 楼板或梁底未事先留置拉结筋时;待砌体砌筑完成7d后,在楼板底(梁底)与砌体之间斜砌一排砖,以保证加气混凝土墙体顶部稳定、牢固。5、构造柱做法:在构造柱连接处必须砌成马牙槎。每一处马牙槎高度方 向一匹加气块,并且是先退后进。拉结筋按设计要求放置,构造柱应先砌墙 后浇柱混凝土,混凝土等级为C20,砌墙时,构造柱与墙体连接应加拉结筋 2(p 6630;长度为 1600mm o6、加气块墙下两匹灰砂砖砌筑方式是先顺后丁,然后砌筑混凝土加气块;加气块在断砖时,必须用手工锯或专用工具进行切割,严禁在现场随意切断。第二节女儿墙砌筑屋面女儿墙分为三种:一、女儿墙上有栏杆和过水孔做法,主要分布在门诊楼和医技楼大屋面,中外建仙桃市第一人民医院整体搬迁项目部第18页共52页中 国 对 外 建 设 总 公 司HINA CONSTRUCTION INTERNATIONAL CORPORATION女儿墙构造柱设置按结构图纸所要求进行施工,女儿墙上部设置压顶梁,大 小为200*200,配筋为4O12(HRB33 5)(p 6200,C20;在两个构造柱中部 设置150宽过水孔,详见插图6;压顶梁上部设置预埋件,间距800,预埋件 具体做法详见插图7。插图6门诊、医技楼女儿墙(有栏杆)砌筑大样11。9中外建仙桃市第一人民医院整体搬迁项目部第19页共52页中 国 对 外 建 设 总 公 司HINA CONSTRUCTION INTERNATIONAL CORPORATION插图7栏杆预埋件做法二、女儿墙有防护栏杆但无过水孔,主要分布在病房大楼,女儿墙构造 柱设置按结构图纸所要求进行施工,女儿墙上部设置压顶梁,大小为 200*200,配筋为412(HRB3 3 5)6200,C20;其做法详见插图8。三、女儿墙无砌筑高度超过1米,按照结构图纸所要求设置构造柱,并 且按照第一章所规定设置拉梁和墙体拉结筋,但须在女儿墙顶部设置压顶梁,大小为200*200,配筋为4O12(HRB3 35)(p 6200,C20;为了防水卷材的 收口,在墙体根部距楼板600mm处,设置6 0*6 0凹槽。中外建仙桃市第一人民医院整体搬迁项目部第20页共52页中 国 对 外 建 设 总 公 司HINA CONSTRUCTION INTERNATIONAL CORPORATION插图8病房大楼女儿墙(有栏杆)做法第三节钢丝网架整体珍珠岩夹芯板安装一、施工简介仙桃市第一人民医院工程钢丝网架珍珠岩夹芯板(简称GZ)依据图纸 和2011年6月14日设计协调会议要求,非承重墙房间隔墙采用成墙厚度中外建仙桃市第一人民医院整体搬迁项目部第21页共52页中国对外建设总公司HINA CONSTRUCTION INTERNATIONAL CORPORATION100mm,卫生间隔墙采用成墙厚度170mm钢丝网架珍珠岩夹芯板墙(当 170厚GZ墙与150混凝土加气块墙重合时,采用150加气块);实际隔墙 厚度和位置按施工图注明尺寸施工。平面中各部位隔墙高度均应由楼(地)面至上层楼板底或结构梁底。二、材料要求GZ墙板主要由膨胀珍珠岩和镀锌钢丝网组成,板材进场后必须提供产 品合格证和各项性能检测或复检报告,经验收合格后方可进行施工。未经验 收或不合格的产品严禁使用。GZ芯板运到现场后,严禁露天堆放,避免雨淋;堆放时地面必须平整,防止因板材受压而造成芯板的翘曲变形、破损。搬运或安装时应轻搬轻放,避免人为损坏。进场的芯板表面应清洁,不应有明显油污、锈斑;钢丝网片与腹丝不允 许漏焊、脱焊现象,漏焊、脱焊点不超过版面的0.8%,且不应集中在一处,连续脱焊点不应多于2处,板端200mm区段内不允许脱焊、漏焊。膨胀珍珠岩板的厚度偏差不大于4mm,钢丝网片局部翘曲不大于5mmoGZ芯板型号详见插表3插表3 GZ芯板型号型号珍珠岩芯板钢丝网架厚度(mm)抹灰厚度(mm)完成墙体 厚度(mm)备注厚度(mm)重量(Kg/m2)GZ105012.58025100GZ171002513035170GZ芯板表面和外观质量要求详见插表4中外建仙桃市第一人民医院整体搬迁项目部第22页共52页中 国 对 外 建 设 总 公 司HINA CONSTRUCTION INTERNATIONAL CORPORATIONGZ芯板规格尺寸允许偏差详见插表5插表4 GZ芯板表面和外观质量项目质量要求外观表面清洁,不应有明显油污钢丝锈点焊点区以外不允许焊点强度拉拔力三3 3 0N,无过烧现象焊点质量腹丝与网片不允许漏焊、脱焊;网片漏焊、脱焊点不超过焊点数量的 0.8%,且不应集中在一处,连续脱焊不应多于2点,板端200mm区域 内焊点不允许脱焊、漏焊横向钢丝排列网片横向钢丝间距50X50,纵横向钢丝应互相垂直插表5芯板规格尺寸允许偏差项目允许偏差(mm)长度10宽度+5厚度+5对角线差10膨胀珍珠岩厚度W4钢丝网片局部翘曲5两钢丝网片中心面距离10三、安装工艺流程3.1 放线按照图纸要求,在楼、地面上标示出GZ板安装边线、GZ隔墙成墙线、门窗洞口线,图中未标示的门跺均为100mm宽。弹线用墨线或其他醒目的 颜色线,经自检合格后,由项目质检员向监理、甲方报验,验收合格后方可中外建仙桃市第一人民医院整体搬迁项目部第23页共52页中 国 对 外 建 设 总 公 司HINA CONSTRUCTION INTERNATIONAL CORPORATION进入下道工序施工。弹线要求详见插图9o插图9 GZ墙弹线示意图素、一 CU1 制 控 壮衣3.2 板材放样、裁剪中外建仙桃市第一人民医院整体搬迁项目部第24页共52页中 国 对 外 建 设 总 公 司HINA CONSTRUCTION INTERNATIONAL CORPORATION根据现场放样尺寸进行GZ芯板的排版和裁剪,GZ芯板最小宽度不得小 于3 00mm,最小长度不得小于500mm。GZ芯板竖向拼接应错缝拼接,严禁在同一截面的接头率超过50%,门 窗洞口处的GZ芯板裁剪应在加工车间裁剪完毕,不得在安装工作面进行现 场裁剪。GZ芯板横向裁剪应根据放样尺寸,在平面将钢丝剪断,然后用切割机 或钢锯将芯条切断,断面必须切割整齐。GZ芯板安装排版详见插图103.3 GZ芯板与楼板、混凝士柱、梁的连接按照GZ芯板的安装边线,在楼板、柱、梁钻中6的孔,用中6钢筋与结中外建仙桃市第一人民医院整体搬迁项目部第25页共52页中 国 对 外 建 设 总 公 司HINA CONSTRUCTION INTERNATIONAL CORPORATION构连接,孔距W6 00mm,孔深:梁、楼板三40mm且不得长于100mm;柱26 0mm。中6钢筋长250mm,外露部分与GZ芯板钢丝网用扎丝帮扎。详见插图11插图11 GZ芯板与梁板、柱连接大样200宽平网与钢丝网绑扎中外建仙桃市第一人民医院整体搬迁项目部第26页共52页中 国 对 外 建 设 总 公 司HINA CONSTRUCTION INTERNATIONAL CORPORATIONQ 墙体与梁板连接大样(一)右 墙体与梁板连接大样(二)中外建仙桃市第一人民医院整体搬迁项目部第27页共52页中 国 对 外 建 设 总 公 司HINA CONSTRUCTION INTERNATIONAL CORPORATION3.4、各卫生间、洗污间、淋浴间、洗涤间等有水房间在墙体根部均需浇 筑C20素混凝土翻边,然后安装钢丝网架整体珍珠岩夹芯板。翻边高度为距 楼地面150mm,宽度根据轻质隔墙厚度确定。具体施工详见插图12。插图12有水房间墙板与楼地面连接大样3.5、GZ芯板连接芯板连接按所属位置分为三种连接方式:直角连接、平行连接和丁字形 连接。由于直角连接存在GZ芯板端部封口,需要用200宽小平网进行加强,其余两种只需用扎丝将钢丝网架绑扎牢靠。具体连接方式详见插图13,3.6安装GZ芯板安装应在主体工程验收完后,柱、墙体及楼地面装饰、装修施 工前,并且对放线工作和按节点要求的间距位置钻孔、埋设钢筋等配套配件 验收无误后进行。安装顺序按照芯板排版图从墙体一端顺序进行,用靠尺检查安装GZ芯 板的拼接平整度和垂直度,对不合格部位及时进行调整到位。其中阴、阳角、中外建仙桃市第一人民医院整体搬迁项目部第28页共52页中 国 对 外 建 设 总 公 司HINA CONSTRUCTION INTERNATIONAL CORPORATION插图13 GZ芯板连接方式槌娜扎卑固门窗洞口等处均应按照规范、图集要求用镀锌钢丝帮扎牢固。GZ芯板边钢 丝网与加强网交点应全部扎牢,其余部分交点可间隔交错扎牢,不得有变形 漏扎现象。GZ芯板与混凝土结构交接处用宽200mm钢板网进行加强;门窗洞口 用100mm宽平网(中1.8镀锌低碳钢丝)进行加强。加强范围和形式详见 插图14o中外建仙桃市第一人民医院整体搬迁项目部第29页共52页中 国 对 外 建 设 总 公 司HINA CONSTRUCTION INTERNATIONAL CORPORATION插图14门窗洞口平网加强方式窗洞口懒大样四、细部构造处理41、门窗洞做法由于钢丝网架整体珍珠岩夹芯板墙在门窗洞口处属于薄弱部位,不能满 足门窗扇开启的强度和刚度要求,尤其是门扇开启频率较大,如不采取加强 措施,易造成门框的活动。因此对门窗洞周边的GZ芯板进行加强,然后进行抹灰:1、对于门宽WIOOOmm的门洞,四周用小平网制作成墙厚*5。钢丝网 架,内配210钢筋,灌注C2。细石混凝土;具体做法见插图15。2、对于2400mm2门宽1000mm的门洞,四周用小平网制作成墙厚*100钢丝网架,内配210钢筋,灌注C20细石混凝土;具体做法见插图中外建仙桃市第一人民医院整体搬迁项目部第30页共52页中 国 对 外 建 设 总 公 司HINA CONSTRUCTION INTERNATIONAL CORPORATION15o3、窗洞四周用小平网制作成墙厚*5。钢丝网架,内配2(D10钢筋,灌注C2。细石混凝土;具体做法见插图16。中外建仙桃市第一人民医院整体搬迁项目部第31页共52页中 国 对 外 建 设 总 公 司HINA CONSTRUCTION INTERNATIONAL CORPORATION插图16窗框做法中外建仙桃市第一人民医院整体搬迁项目部第32页共52页中 国 对 外 建 设 总 公 司HINA CONSTRUCTION INTERNATIONAL CORPORATION.LLLLLLLLLLLLLLLLLLL.LLLLLLLLLLLLLLLLLLL 一lllllllUlllllllllll.LLLU.LLL,LLL.LLLL,LLL-LLU.LLCL.LLLL.LLLL,LLLP.LLLU,LLLU,LLLU-LLL 丑.LLLLLLLhJ LLLLLL.lllllllQCllllll.LLLLLLLLLLLLLLL_LLL _LLL _LLL _LLL _LLL,LLL,LLL _LLL-i-LL LLL _LLL _LLL _LLL _LLL _LLL _LLLLLLL LLLL LLLL小平网,与娴邹架搭胡oo4缈膊固、b皆根构造柱/C20细石检插表6门窗洞构造柱选用表门窗洞宽度B(mm)成墙厚度(mm)构造柱厚度(mm)构造柱宽度 b(mm)B100010080100B10001701301004.2、管线预埋在钢丝网架整体珍珠岩夹芯板墙中预埋管线,需切断钢丝网架,会对整 个墙体的强度和刚度形成削弱。因此在管线预埋后,用100宽平网进行补强。管线预埋方法:在安装好的GZ芯板上画线开孔,孔应对穿;埋设开关 盒、插座盒、接线盒及控制箱等时,剪除开孔部位的钢丝。安装完毕后,用 1:3水泥砂浆填实。当开孔截面大于500*5。时,在孔四周绑扎10。宽平中外建仙桃市第一人民医院整体搬迁项目部第33页共52页中 国 对 外 建 设 总 公 司HINA CONSTRUCTION INTERNATIONAL CORPORATION网,进行加强;具体施工详见插图17插图17管线预埋详图11 补强1。小平网1-14.3、构造柱、拉梁设置隔墙长度三5000mm时,隔墙设置构造柱,构造柱截面尺寸为80*120,配筋2今12,*6200;构造柱钢筋上下锚入梁、板中,锚入深度26 0mm。用C20细石混凝土填充,振捣密实。隔墙高度24000mm时,在墙中部设置拉梁筋,拉梁配筋4中1。,通长 布置,扎丝与钢丝网架绑扎牢固,所有构造柱、拉梁与GZ芯板连接处均用200mm宽小平网通长加强。具体施工详见插图18插图18构造柱、拉梁设置450,用肥摘中 国 对 外 建 设 总 公 司HINA CONSTRUCTION INTERNATIONAL CORPORATION4.4、设备安装预埋件设置在设备安装位置,用显著标记进行标示,把GZ芯板中的膨胀珍珠岩剔 除,浇筑C20混凝土,具体做法详见插图19。本做法单点悬挂重量不得大 于50Kg,当悬吊重量较大时,需加设支架进行安装设备。插图19预埋大样中外建仙桃市第一人民医院整体搬迁项目部第35页共52页中 国 对 外 建 设 总 公 司HINA CONSTRUCTION INTERNATIONAL CORPORATION五、GZ墙板安装质量标准GZ隔墙的安装质量验收标准详见插表7插表7 GZ芯板安装质量检验标准项目允许偏差(mm)墙轴线位移8垂直度(h为层间高度)h2.6 m52.6mh5.2m8表面平整度(用2m靠尺检查)5门窗洞口0,+10埋件中心线位置10连接件间距50板缝间隙10m20204表面平整度清水墙、柱55用2m直尺和楔形塞尺 检查混水墙、柱885水平灰缝平 直度清水墙7拉10m线和尺检查混水墙106水平灰缝厚度(1。皮砖紧计 数)88与皮数杆比较,用尺 检查7清水墙游丁走缝20吊线和尺检查,以每层 每一皮砖为准8外墙上、下窗口偏移20用经纬仪或吊线检查,以底层窗口为准9门窗洞口宽度(后塞口)+5用尺检查2、构造柱尺寸和位置的允许偏差详见插表9中外建仙桃市第一人民医院整体搬迁项目部第38页共52页中国对外建设总公司HINA CONSTRUCTION INTERNATIONAL CORPORATION插表9构造柱施工允许偏差序号项 目允许偏差(mm)检查方法1柱中心线位置10用经纬仪检查2柱层间错位8用经纬仪检查3柱垂 百度每 层10用吊线法检查全高10m20用经纬仪或吊线法检查四、质量通病防治1、基础墙与上部墙错台:基础砖播底要正确,收退大放角两边要相等,退到墙身之前要检查轴线和边线是否正确,如偏差较小可在基础底部位纠正,不得在防潮层以上退台或出沿。2、砖墙游丁走缝:排石专时必须把立缝排匀,砌完一步架高度,每隔2m 间距在丁砖立楞处用托线板吊直弹线,二步架往上继续吊直弹粉线,由底往 上所有七分头的长度应保持一致,上层分窗口位置时同下窗口保持垂直。3、灰缝大小不均:立皮楼杆要保证标高一致,盘角时灰缝要掌握均匀,砌砖时小线要拉紧,防止一层线松,一层线紧。4、窗口上部立缝变活:砖墙排砖时,为了使窗间墙、垛排成活,把破 活排在中间或不明显位置,在砌过梁上第一行砖时,不得随意变活。5、砖墙鼓胀:外砖内模墙体砌筑时,在窗间墙上、抗震柱两边分上、中、下留出6 cmXl2cm通孔,在抗震柱外墙面上垫木模板,用花篮螺栓与 大模板连接牢固。混凝土要分层浇筑,振捣棒不可直接触及外墙。楼层圈梁 中外建仙桃市第一人民医院整体搬迁项目部第39页共52页中 国 对 外 建 设 总 公 司HINA CONSTRUCTION INTERNATIONAL CORPORATION外三皮12cm砖墙也应认真加固。如在振捣时发现砖墙已鼓胀,则应及时拆 掉重砌。6、混水墙粗糙:舌头灰未刮尽,半头石专集中使用,造成通缝;一石专厚 墙背面偏差较大;石专墙错层造成螺丝墙。半头砖应分散使用在墙体较大的面 上。首层或楼层的第一皮砖要查对皮数杆的标高及层高,防止到顶砌成螺丝 墙。一砖厚墙应外手挂线。7、构造柱砌筑不符合要求:构造柱砖墙应砌成大马牙槎,设置好拉结 筋,从柱脚开始两侧都应先退后进,当凿深12cm时,宜上口一皮进6cm,再上一皮进12 cm,以保证混凝土浇筑时上角密实构造柱内的落地灰、砖渣 杂物必须清理干净,防止混凝土内夹渣。第四章抹灰工程一、技术要求室内抹灰砂浆材料共分两种:水泥砂浆和混合砂浆(外墙节能保温做法 和室外抹灰另详专项施工方案)。珍珠岩夹芯板墙:1:2.5水泥砂浆;抹灰厚度:170厚夹芯板墙35mm,100厚夹芯板墙25mm。加气混凝土块墙:混合砂浆;抹灰厚度:20mm。混凝土墙:1:2水泥砂浆;抹灰厚度:20mm。其中内墙涂料墙面抹灰面层用1:2水泥砂浆收光,瓷砖墙面抹灰面层 为基层砂浆括糙面。抹灰高度:抹灰至梁、板底部中外建仙桃市第一人民医院整体搬迁项目部第40页共52页中国对外建设总公司HINA CONSTRUCTION INTERNATIONAL CORPORATION室内墙体阳角做1:2水泥砂浆护角,护角半径R=5mm,护角宽度 50mm,高度做至距完成楼、地面1800mmo两种不同墙体材料在交界部位用200宽密目耐碱网布进行通长布置加 强,防治抹灰层开裂。二、施工前验收项目2.1 珍珠岩夹芯板墙安装质量验收合格,门框混凝土施工完毕;墙内预 埋管线安装验收完毕。2.2 加气混凝土块墙砌筑质量验收合格,墙内预埋管线安装验收完毕。2.3 加气混凝土块墙与梁底顶砖砌筑后7天。2.4 加气混凝土块墙与混凝土墙耐碱网布铺钉验收合格。2.5 屋面必须断水,不得有漏水对墙体抹灰冲刷。三、材料要求抹灰工程应对水泥的凝结时间和安定
