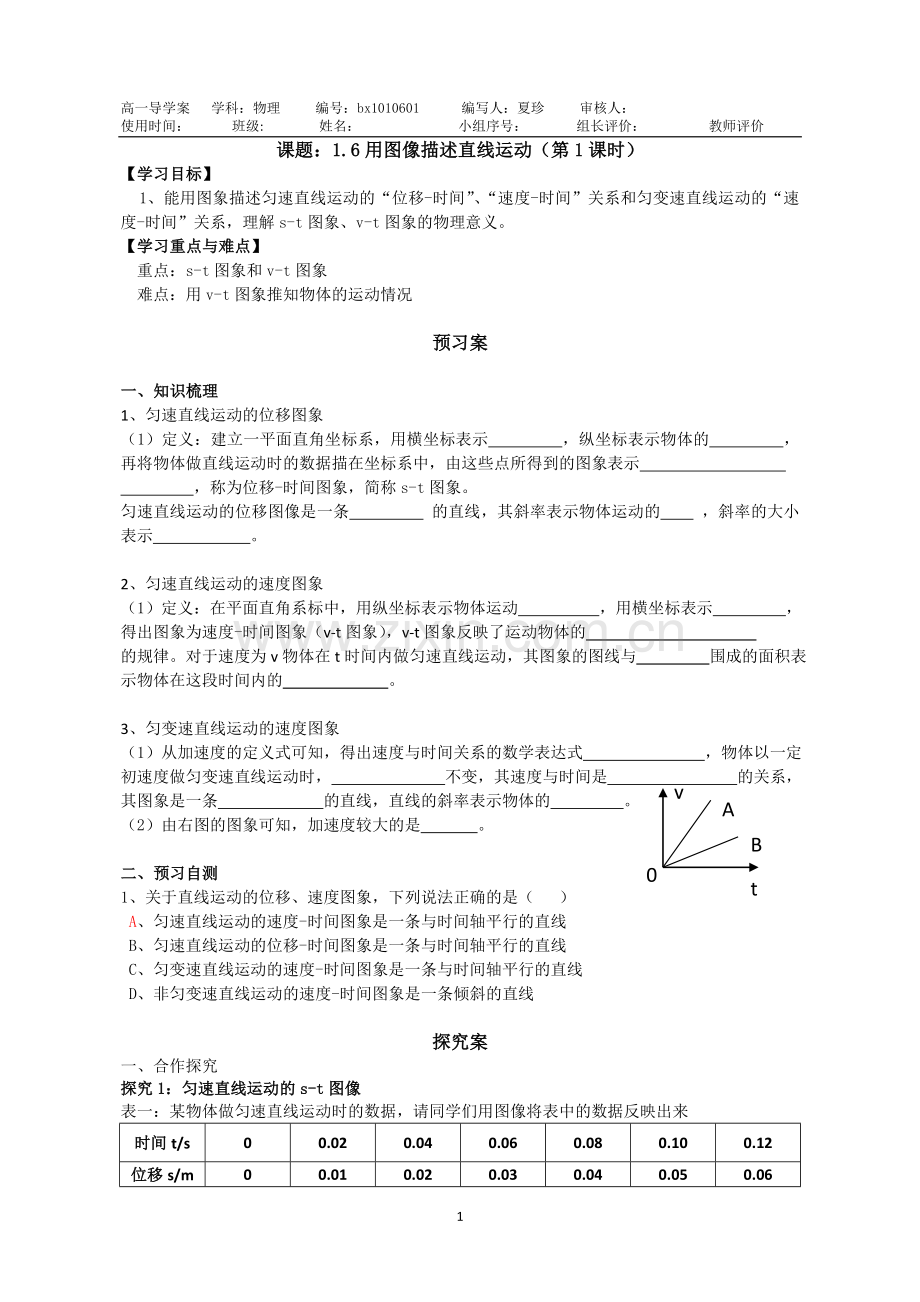

第六节用图象描述直线运动.doc

高一导学案 学科：物理 编号：bx1010601 编写人：夏珍 审核人：
使用时间： 班级: 姓名： 小组序号： 组长评价： 教师评价
课题：1.6用图像描述直线运动（第1课时）
【学习目标】
1、能用图象描述匀速直线运动的“位移-时间”、“速度-时间”关系和匀变速直线运动的“速度-时间”关系，理解s-t图象、v-t图象的物理意义。
【学习重点与难点】
重点：s-t图象和v-t图象
难点：用v-t图象推知物体的运动情况

预习案

一、知识梳理
1、匀速直线运动的位移图象
（1）定义：建立一平面直角坐标系，用横坐标表示 ，纵坐标表示物体的 ，再将物体做直线运动时的数据描在坐标系中，由这些点所得到的图象表示
，称为位移-时间图象，简称s-t图象。
匀速直线运动的位移图像是一条 的直线，其斜率表示物体运动的 ，斜率的大小表示 。

2、匀速直线运动的速度图象
（1）定义：在平面直角系标中，用纵坐标表示物体运动 ，用横坐标表示 ，
得出图象为速度-时间图象（v-t图象），v-t图象反映了运动物体的
的规律。对于速度为v物体在t时间内做匀速直线运动，其图象的图线与 围成的面积表示物体在这段时间内的 。

3、匀变速直线运动的速度图象
A
B
v
t
0
（1）从加速度的定义式可知，得出速度与时间关系的数学表达式 ，物体以一定初速度做匀变速直线运动时， 不变，其速度与时间是 的关系，其图象是一条 的直线，直线的斜率表示物体的 。
（2）由右图的图象可知，加速度较大的是 。

二、预习自测
1、关于直线运动的位移、速度图象，下列说法正确的是（ ）
A、匀速直线运动的速度-时间图象是一条与时间轴平行的直线
B、匀速直线运动的位移-时间图象是一条与时间轴平行的直线
C、匀变速直线运动的速度-时间图象是一条与时间轴平行的直线
D、非匀变速直线运动的速度-时间图象是一条倾斜的直线

探究案
一、合作探究
探究1：匀速直线运动的s-t图像
表一：某物体做匀速直线运动时的数据，请同学们用图像将表中的数据反映出来
时间t/s
0
0.02
0.04
0.06
0.08
0.10
0.12
位移s/m
0
0.01
0.02
0.03
0.04
0.05
0.06

t/s
0
s/m
a
b
c

由图象可知，匀速直线运动的位移图像是一条 的直线，
结论：从s-t图象上获取的信息：
（1）图象中一个点的物理意义： 。
（2）图象中的斜率表示物体 ，斜率的大小表示 ，斜率的正负表示 ，如右图中的图线a、b所示。
（3）若图象为平行于时间轴的直线，则表明物体处于 ，如右图中的图线c所示。
（4）图线的纵截距表示运动物体的 。
（5）图线a、b的交点表示两物体 。
探究2：匀速直线运动的v-t图像
时间/t
0
0.02
0.04
0.06
0.08
0.10
0.12
速度/（m/s）
0.5
0.5
0.5
0.5
0.5
0.5
0.5
结论：从作出的图象可知：
1、匀速直线运动的v—t图象是一条 的直线。
2、v—t图像与时间轴所围的面积在数值上等于 。
t
v
0
v
a
b
探究3：匀变速直线运动的V-t图像

结论：从v-t图象上获取的信息：
(1)图象中的一点代表物体 ，图线远离时间轴代表 增大，图线靠近时间轴代表 减小。因此匀变速直线运动分为两种：一种是 ，如图中图线a所示，另一种是 ，如图中图线b所示。
(2)图线的纵截距表示运动物体的 。
(3)两物体v-t图线的交点，不表示两物体相遇，仅仅表示两物体在此时刻 。
(4)匀变速直线运动的v - t图像是一条 直线，其斜率、斜率大小和图线与时间轴t围成的面积有何意义？
训练案
1： 如图所示，是一个物体向东运动的速度图象，由图可知0～10s内物体的加速度大小是________，方向是___________ ；在10s～40s内物体的加速度大小是_______；在40s～60s内物体的加速度大小是___________，
