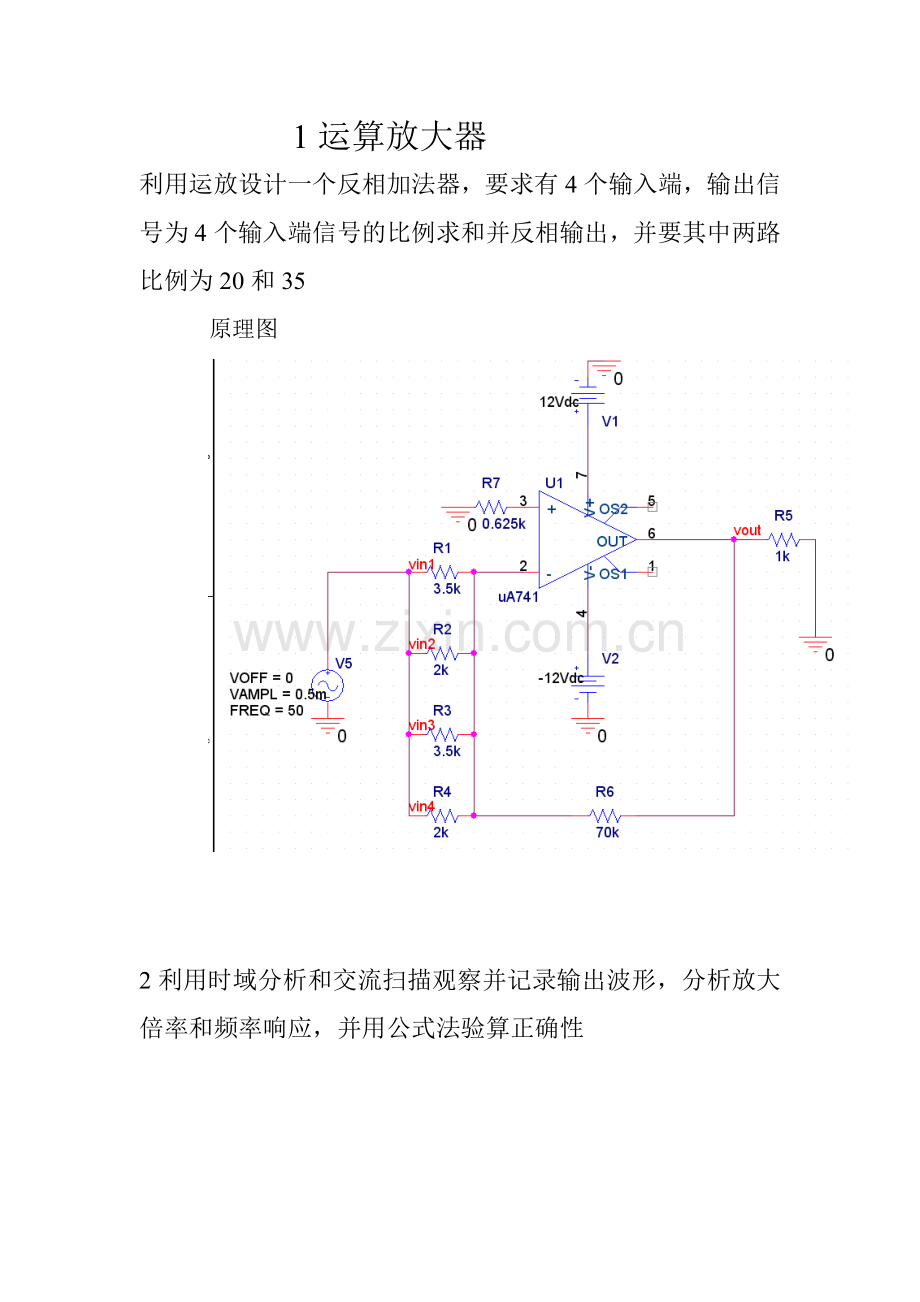

1运算放大器
利用运放设计一个反相加法器，要求有4个输入端，输出信号为4个输入端信号的比例求和并反相输出，并要其中两路比例为20和35
原理图

2利用时域分析和交流扫描观察并记录输出波形，分析放大倍率和频率响应，并用公式法验算正确性

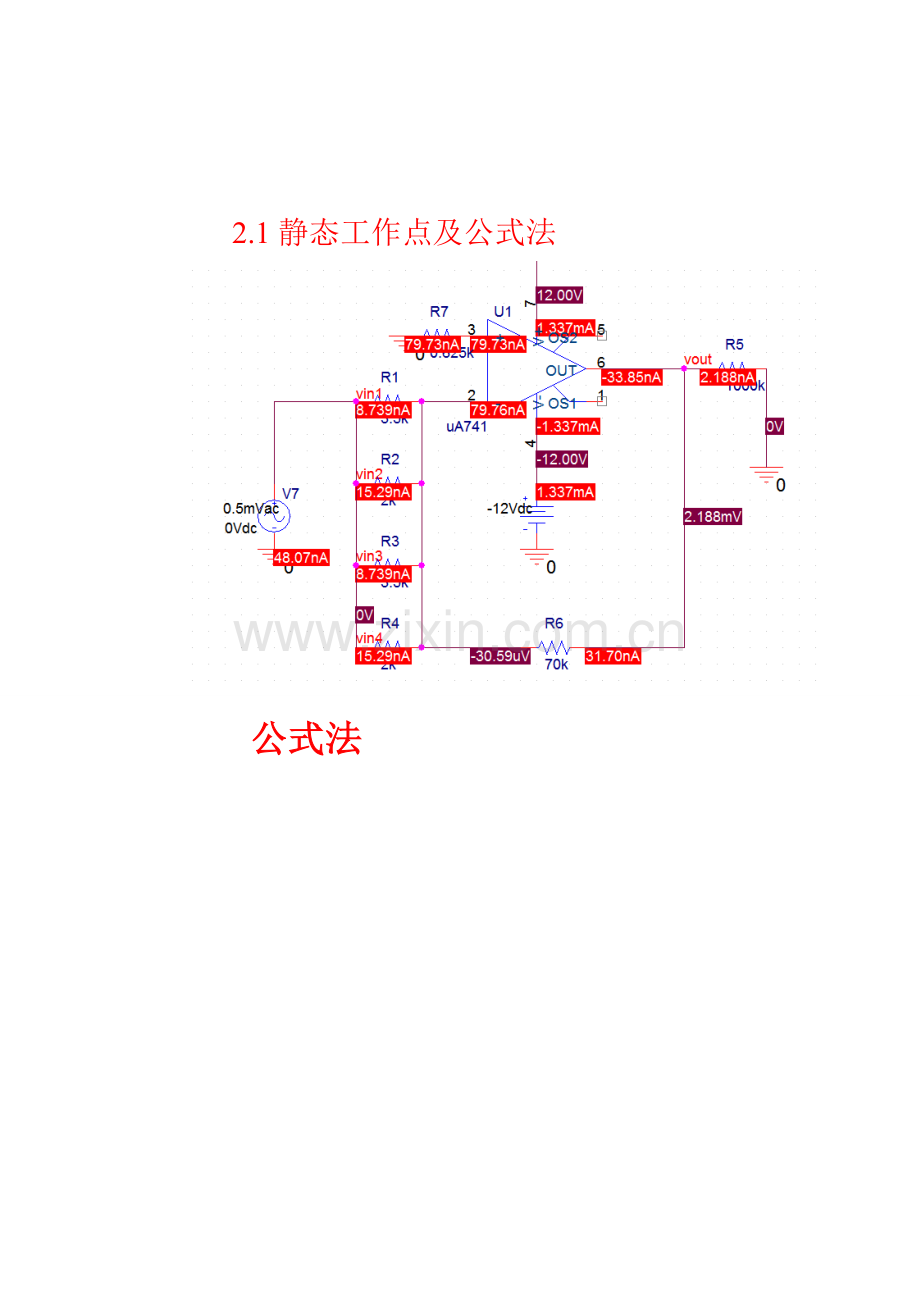

2.1静态工作点及公式法

公式法

2.2时域分析

2.3交流扫描

3测试不同负载时的输出波形
3.1当R=1时
原理图

波形图

3.2当R=1000k
原理图

波形图

4测试上下限截止频率
4.1原理图

波形图

由图，此电路是一个低通滤波器，没有下限截止频率，可以由输出下降到原来的0.7倍读出上限截止频率
fH=9k

2反馈放大电路
1利用三极管实现电压并联负反馈电路，要求使用3个三极管级联并联放大电路
原理图

2.1时域分析

2.2交流扫描

2.3公式法以及静态工作点

3测试不同负载时的输出波形

3.1当R=1时
原理图

波形图

3.2当R=1M时
原理图

波形图

3测试上下限截止频率
原理图

波形图
由图，此电路是一个低通滤波器，没有下限截止频率，可以由输出下降到原来的0.7倍读出上限截止频率
fH=124k
串联稳压电路
设计并实现串联稳压电路
1原理图

2.1时域分析

2.2交流扫描

由图，此电路是一个低通滤波器
2.3测试上限截止频率

其上限截止频率fH=190k

2.4静态工作点以及公式法

3利用直流扫描分析稳压过程
原理图

波形图

如图
当Vin<14V时，Vout随Vin线性增加，这是因为稳压管未到稳压值，其电压也是随输入增加而增加。
而当Vin>14V时，稳压管到达稳压值4.6V，输出也随之稳定在14V左右。

心得体会
1掌握了直流扫描的方法和过程，了解这种方法可以解决哪些具体问题
2对于集成运放芯片，利用“虚短”“虚断”可以很方便的计算具体工作点，不过在一些时候也会有误差，比如实验3的串联稳压电路，笔算结果和仿真结果出现了明显的误差。
3稳压管在未达到稳压值时其电压是线性变化的，在超过稳压值时无论电流如何变化，其两端电压不变（在稳压管可承受范围之内）这一点在做完串联稳压电路后有了更深的体会。
