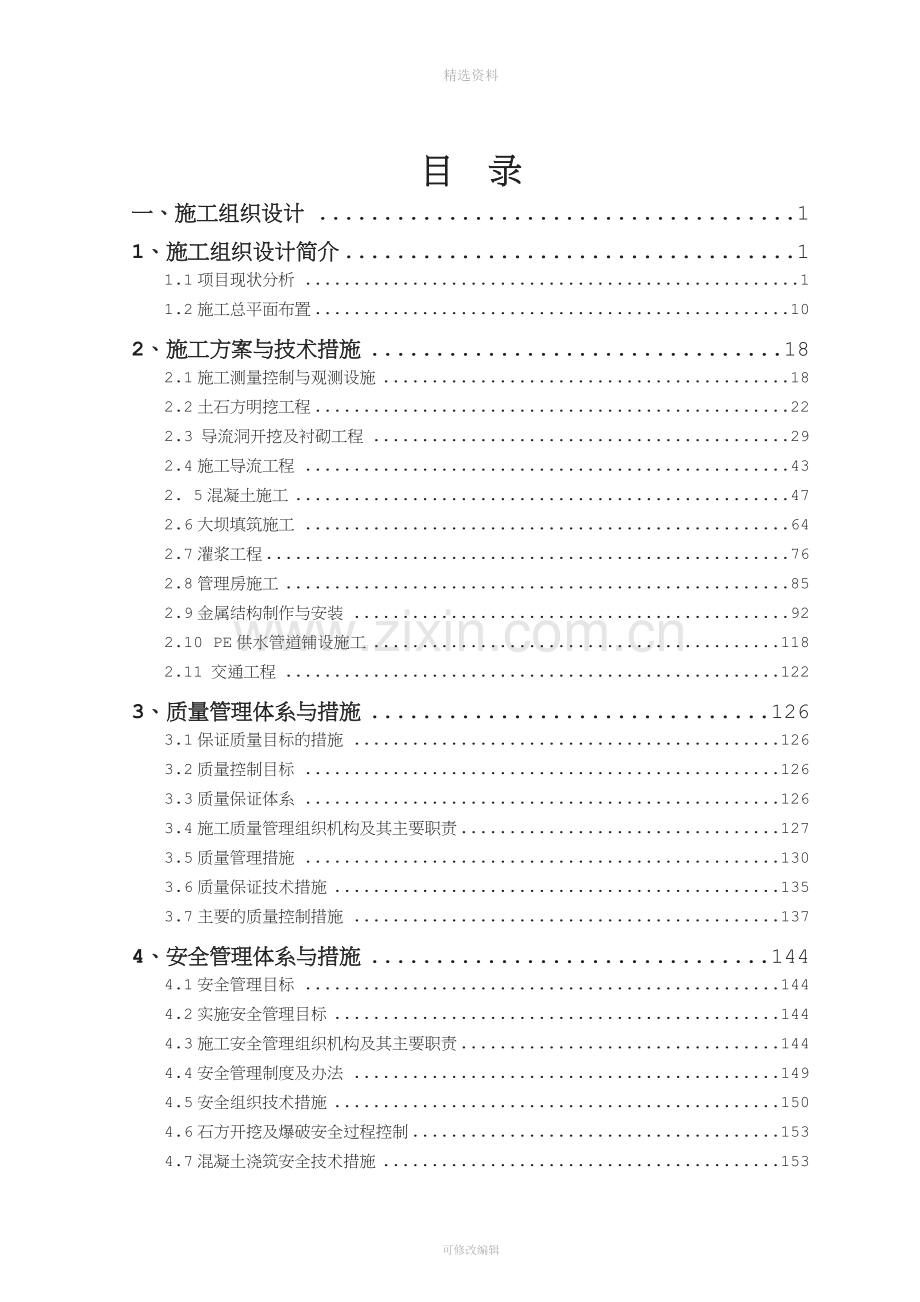

目 录
一、施工组织设计 1
1、施工组织设计简介 1
1.1项目现状分析 1
1.2施工总平面布置 10
2、施工方案与技术措施 18
2.1施工测量控制与观测设施 18
2.2土石方明挖工程 22
2.3 导流洞开挖及衬砌工程 29
2.4施工导流工程 43
2. 5混凝土施工 47
2.6大坝填筑施工 64
2.7灌浆工程 76
2.8管理房施工 85
2.9金属结构制作与安装 92
2.10 PE供水管道铺设施工 118
2.11 交通工程 122
3、质量管理体系与措施 126
3.1保证质量目标的措施 126
3.2质量控制目标 126
3.3质量保证体系 126
3.4施工质量管理组织机构及其主要职责 127
3.5质量管理措施 130
3.6质量保证技术措施 135
3.7主要的质量控制措施 137
4、安全管理体系与措施 144
4.1安全管理目标 144
4.2实施安全管理目标 144
4.3施工安全管理组织机构及其主要职责 144
4.4安全管理制度及办法 149
4.5安全组织技术措施 150
4.6石方开挖及爆破安全过程控制 153
4.7混凝土浇筑安全技术措施 153
4.8施工机械安全防护措施 154
4.9施工用电安全 155
4.10防火安全 156
4.11防汛度汛 156
5、环境保护管理体系与措施 162
5.1环境管理体系 162
5.2保证文明施工的措施 169
5.3冬雨季施工技术与安全保障措施 179
6、工程进度计划与措施 184
6.1 概述 184
6.2编制依据 184
6.3编制原则 184
6.4业主要求控制目标 185
6.5分项工程进度计划 185
6.6施工关键线路 187
6.7保证施工进度计划的总体措施 187
7、资源配备计划 190
7.1组织机构 190
7.2 组织机构中各职能部门及主要人员的职责说明 191
7.3 施工设备选型和配套 193
7.4试验和检测仪器设备 193
7.5 施工机器、仪器的使用、维护及保养 193
7.6 劳动力安排 195

可修改编辑

一、施工组织设计
1、施工组织设计简介

1.1项目现状分析
1.1.1 工程概况
1.1.1.1工程基本情况
土牙坡水库是被列入水利部、财政部联合编制的《全国抗旱规划实施方案(2014—2016年)》的拟建水库之一，同时也是属于《贵州省水利建设“三大会战”实施方案》拟建水库和《黄平县“十二五”水利规划报告》拟建水库项目之一。土牙坡水库位于黄平县野洞河镇老王屯村，水库所在龙滩河沟属长江流域沅江水系台拉河干流的一级支流。坝址位于龙滩河沟中上游，距黄平县县城5.5公里。坝址以上集雨面积为5.56平方公里，主道河长3.5公里，正常蓄水位886.5米，总库容84.4万立方米。该水库主要用途是解决黄平县城1.96万居民生活用水。土牙坡水库为Ⅴ等小（2）型工程，永久性主要建筑物按 5 级建筑物设计，次要建筑物及临时建筑物按 5 级建筑物设计。 工程的设计内容有水源工程和供水工程，主要建设内容有大坝、溢洪道、取水建筑物、输水工程主干管等，临时建筑物主要有导流建筑物和围堰等。大坝为面板堆石坝；供水工程采用PE管供水。
1.1.1.2 工程主要建设内容
本标段主要包括：面板堆石坝（含水情监测及大坝安全监测） 、溢洪道工程、取水工程、永久上坝公路、固结灌浆、帷幕灌浆、供水工程、金属结构设备及安装工程、电气设备及安装工程、施工导流工程、围堰工程、施工临时交通工程、临时办公、生活等房屋及相应临时工程。

黄平县土牙坡水库工程主要工程量
项目名称
单位
工程量
土方开挖
m3
34358.00
石方开挖
m3
80142.00
土石回填
m3
6231.00
主次堆石
m3
83266.00
垫层及过渡料
m3
15868.00
粉煤灰铺盖
m3
6325.00
干砌石
m3
1546.00
浆砌石
m3
676.00
混凝土
m3
7613.00
钢筋制安
t
234.36
帷幕灌浆
m
4016.00
固结灌浆
m
2190.00
回填灌浆
m2
532.00
永久供电
km
1.00
临时供电
km
1.30
永久交通
km
0.21
临时交通
km
3.49
房屋工程
m2
390.00
大坝观测及水情系统
项
1.00
DN355PE管
m
2491.00
DN315PE管
m
1571.00
土石围堰
m3
3586.00
围堰拆除
m3
466.00
水保工程
项
1.00
环保工程
项
1.00
1.1.2 水文气象条件
（1）气象特征
土牙坡水库水库所属长江流域沅江水系台拉河干流的一级支流， 地处贵州省黄平县野洞河镇老王屯村龙滩河沟，属亚热带季风气候区。四季分明，气候温和，雨量充沛。年均气温15.1℃，最热的7月平均气温为24.7℃。年均降雨量1307.9毫米，日照数1104.7小时。
（2）洪水
土牙坡水库所在龙滩河沟属山区雨源性河流，洪水由流域内暴雨产生，洪水特性与暴雨特性基本一致，洪水具有陡涨陡落、峰量集中、涨峰历时短等山区性河流的特点，同时还受到暴雨分布、暴雨强度、暴雨历时等共同影响，洪水汇流时间一般为 1～2h，受下垫面条件影响，一次洪水总历时一般为 1～3 天,洪水过程多呈单峰型。洪水多发生在每年的 6～8 月，以 6 月份发生洪水的机率最大。
1.1.3工程地质
 黄平县位于贵州省的东南部，黔东南苗族侗族自治州的西北部，地处东经107º35`40"-108º12`48"和北纬26º43`46"-27º14`30"之间。东临施秉和台江，南壤凯里，西接黔南州的福泉、瓮安，北连遵义市的余庆。县境南北长60公里，东西宽57公里。 黄平在黔中丘原向黔东丘陵的过渡地带上。地势由西、西北向东、东南逐渐降低。海拔高度在600—1200米，最高峰在西北部纸房的轿顶山，海拔1367.2米，最低点位于东南角的清水江畔镰刀湾，海拔为519米。地形北部为武陵山的余脉，多为中低山，坡陡谷深；南部为苗岭山脉余系，为中低山丘陵，中部为河谷坝子和丘陵地带。境内坝子土地肥沃，物产丰富。
1.1.4 工程施工条件
（1）对外交通：水库所在地野洞河镇老王屯村在黄平县南部。有黄平—上塘公路经此，新建210m进场公路可到达坝区，对外交通一般。根据上述条件，本工程对外交通运输主要采用公路运输。
（2）场内交通：为满足本工程施工要求，需新建坝区施工便道2.99km,供水区施工便道0.5km。
(3)建筑材料供应:项目所需主要建筑材料有水泥、粉煤灰、管材、钢材、油料及炸药等,均可在黄平县城建筑材料市场购买,砂石料按设计指定料场就近开采。
（4）施工电源：坝址附近有 10kv通过，采用 LGJ-50 的架空线“T”接 1.0km，作为坝区工程施工电源。在上坝公路外侧布置 1 套降压站，站内由 1 台 80kVA 变压器组成，提供整个枢纽工程施工及生活用电；石料场施工区施工用电可从附近 10kV 线路 T 接 1.3km 后，经 1 台 80kVA 变压器降压后供应，提供料场开采、砂石骨料加工及石料场生活用电。输水管线施工区施工用电除充分采用工作面附近的农村电网直接供电外，拟根据现场施工需要设置 3 台30kW 柴油发电机作为补充电源。
（5）施工供水：本工程坝区施工生产及生活用水可从建坝河段抽取使用。 石料场用水可从附近泉点、河道和冲沟抽取使用。输水管线施工区施工用水可从附近河道、泉点及冲沟抽取，或者从附近村寨引接自来水使用，无抽取点的施工段，采用简易水车灵活供应。为安全起见，各施工区生活用水宜进行简单的消毒处理后再使用。
（6）通讯条件：经调查， 工程区已覆盖无线通信网络， 工程施工通信主要采用无线移动通信，为便于信息的通畅，在办公区设置部分有线电话及网络，坝区施工设置对讲机，便于拌合系统及混凝土浇筑面相互沟通。
（6）施工场地条件及总布置规划
大坝进场公路两侧缓坡地带，可布置施工区、砼拌合站及其他辅助企业，下游左、右岸冲沟内可分别布置 1#弃渣场和 2#弃渣场，1#弃渣场顶部可布置综合加工场和综合仓库。在石料场附近，乡村公路两侧缓坡处可布置本工程的砂石料加工厂和相关辅助设施，在石料场的西南侧有一冲沟，可布置石料开采弃渣场。
1.1.5 工程质量要求
质量达到《水利水电工程施工质量检验与评定规程》合格标准。
1.1.6 工期要求
本工程的总工期为：18个月。
计划开工日期：2016年2月29日；
计划完工日期：2017年9月1日。
1.1.7 安全目标
无重大安全事故，无重大财产损失，无人员伤亡。
1.1.8 环保目标
不对周围环境造成污染，不造成水土流失和植被破坏。
1.1.9施工特点
（1）本合同工程开挖项目较多，包括大坝开挖、导流洞及放水洞开挖、溢洪道开挖、场内公路路基开挖及料场开挖等，且开挖时段较为集中，除料场开挖外，都处于工程施工前期，导致前期石开挖设备投入多，如何科学合理的配置、协调使用土石方设备，并在短期内组织进场，提高设备使用效率是本工程开挖专业的一个重点和难点。
（ 2）大坝填筑物料种类多，如何作好分区分块，使铺料、洒水、碾压及质量检查等施工工序有序进行，合理组织施工，是本工程的重点。
（3）如何确保大坝填筑质量是本工程的关键所在，尤其是确定大坝填筑料粒径级配、摊铺厚度、铺料方式、填筑料最优含水量、碾压设备型号、碾压遍数、行车速度等碾压参数，保证大坝碾压后的孔隙率、干密度、渗透系数、变形模量等参数达设计和规范要求是直接影响本工程质量的重点。
（4）本工程工程大坝填筑工期紧，大坝填筑工程量较大，要完成大坝坝体的填筑施工，大坝填筑强度较高，能否按期实现下闸蓄水节点的关键还是在于大坝工程填筑能否按期填筑完成，所以大坝填筑是本工程重点中的难点。
（5）大坝趾板和面板混凝土为大坝的主要防渗体，如何避免出现混凝土表面裂缝是本工程的难点。
（6）本工程放空兼冲沙洞进口闸门井施工难度较大，需加强施工管理，优化施工方案。
 1.1.10针对工程难点和重点采取的施工对策
（1）针对施工前期施工道路形成困难的特点，为保证工期正常进行，需多增加设备，多开辟施工工作面，使临时道路尽早形成，具备至各工作面的条件，使主体工程尽早开工，我们在开挖阶段需布置多个工作面多台挖掘机，能满足本工程施工进度需要。前期施工我单位将把导流洞施工作为重点来完成，所有施工安排均围绕导流洞在2016年2月底具备过流条件安排，使导流洞施工尽早开始，同时为保证导流洞混凝土施工时间，我单位将采取导流洞开挖与洞身砼搭接施工。
 （2）我单位中标后，将充分利用我单位在附近其他项目的施工机械设备和人员等施工资源，根据本工程的施工总进度计划、施工强度要求，迅速组织施工机械设备人员进场，在极短时间进入主体工程施工。
（3）在大坝填筑过程中做好分期填筑的料源规划，合理划分坝面施工区块，确保流水作业顺利进行。对分区填筑进行项目分解，控制好关键工序和施工进度，并对影响进度目标的因素进行分析，确定相应的预控措施。做好各个工种的协调工作，减少施工干扰。加强道路设施的养护，确保运输道路通畅。
 （4）针对本工程混凝土及坝体填筑施工质量要求高的特点，我们将委派我单位试验人员及早做好混凝土配合比设计和现场填筑工艺试验工作，并在施工过程中，根据浇筑和填筑质量情况，不断优化配合比和调整填筑碾压参数，最大限度的满足设计技术要求。
（5）针对本工程开挖和填筑强度都较高的特点，我们将按照施工进度和强度的要求，配置足够的钻爆、挖运设备。配置高风压的钻机造孔，大斗容的挖机装渣，大吨位的自卸汽车运渣，大马力的推土机。拟投入7台CM351高风压钻机、6台液压挖掘机、20台25t自卸汽车作为开挖和填筑的主要造孔、挖装、运输设备，确保开挖和填筑高强度施工持续、稳定地进行。
（6）大坝趾板、面板混凝土拟安排在低温季节施工，同时全面做好混凝土防裂措施及各项防冻保温养护工作，同时通过加强施工质量管理等措施，防止面板混凝土产生裂缝。
 7）针对闸门井混凝土浇筑施工入仓困难的特点，我们在进口布置一台TCT052塔机，该塔机在70m范围内能调运4.09t，能满足材料、模板及混凝土吊装需要。并配置一台HBT6型混凝土输送泵辅助入仓。
1.1.11施工组织设计编制依据
1.根据招标文件；
2.根据招标文件明确的国家及有关部门的设计规范，施工技术规程、规范，质量检验评定标准及验收办法；
3.根据我单位对踏勘工地现场及调查咨询资料的整理、分析；
4.根据我单位的科技成果、工法成果、机械装备、技术水平、及多年来从事类似工程的施工经验。
1.1.12施工组织设计编制原则
1.安全第一的原则：在施工组织设计的编制中始终按照技术可靠、措施得力、确保安全的原则确定施工方案。特别是输水隧洞爆破开挖等作业中，必须要遵守爆破安全规程，加强爆破器材管理，提高爆破安全技术水平，同时加强爆破危害的检测工作，使爆破地震波、冲击波、飞石等爆破危害均在控制之中。本合同工程必须在安全措施落实到位，技术方案可靠，确保万无一失的前提下组织施工。
2.优质高效的原则：加强领导，强化管理，优质高效。根据我单位在施工组织设计中明确的质量目标，贯彻执行ISO9002质量体系标准，积极推广、使用“新材料、新工艺、新设备、新技术”，确保质量目标的实现。同时在施工中强化标准化管理，控制施工成本，控制工程造价。
3.方案优化的原则：科学组织，合理安排，优化施工方案是工程施工管理的行动指南。在施工组织设计编制中，对本合同工程中的土石方开挖、边坡支护、混凝土浇筑等工程项目的关键工序进行多种施工方案的综合比较，确保各道工序的合理有序的施工。
4.确保工期的原则：根据本合同工程的工期节点要求，编制科学、合理、周密的施工方案，合理安排施工进度，利用专用的项目管理软件对施工的全过程实行计算机动态管理及控制，确保工期目标的实现。
5.科学配置的原则：根据本合同工程的工程量及各项管理目标的要求，在施工组织上实行科学配置，选派有施工经验的管理人员和工程技术人员，组织专业化的施工队伍，投入高效先进的施工设备，确保流动资金的周转使用，建设资金做到专款专用。选用优质材料，确保人、财、物、设备的科学合理配置。
6.合理布局的原则：根据本合同工程的任务量和管理目标的要求以及根据招标文件提供的现场施工平面，在规定的施工区域内合理布置临时设施，本着避免施工干拢、就近布置、方便使用、优化设置的原则，合理布置，满足施工全方位需要。
1.1.13采用的规范、标准
1.除招标文件技术条款另有规定外，施工所用的材料、设备、施工工艺和工程质量的检验和验收应符合招标文件技术条款中引用的国家和行业颁布的技术标准和规程规范规定的技术要求。
2.招标文件技术条款的内容与所引用的标准和规程规范的规定有矛盾时，除国家强制性条款外，应以招标文件技术条款的规定或监理人指示为准。
3.本合同引用的主要技术标准和规程规范，
1)《防洪标准》GB50201-1994；
2)《水电枢纽工程等级划分及设计安全标准》DL5180-2003；
3)《水利水电工程施工组织设计规范》SL303-2004；
4)《水电站基本建设工程验收规程》DL/T 5123-2000；
5)《混凝土面板堆石坝施工规范》SL49-94；
6)《水电水利工程施工导流设计导则》DL/T 5114-2000；
7)《水利水电工程围堰设计导则》DL/T 5187-99；
8)《建筑工程质量检验评定标准》GB5021-2001；
9)《土方爆破工程施工及验收规范》GBJ201-83；
10)《爆破安全规程》GB6722-2003；
11)《水电水利工程爆破施工技术施工规范》DL/T5135-2001；
12)《水工建筑物岩石基础开挖工程施工技术规范》SL47-94；
13)《热轧带肋钢筋》GB1499.2-2007；
14)《锚杆喷射混凝土支护技术规范》GB50086-2001；
15)《水工建筑物水泥灌浆施工技术规范》DL/T5148-2001；
16)《水电水利地下工程锚喷支护施工规范》DL/T5181-2003；
17)《锚杆喷射混凝土支护技术规范》GB 50086-2001；
18)《水工建筑物水泥灌浆施工技术规范》DL/T5148-2001；
19)《水利水电工程钻孔压水试验规程》SL31-2003；
20)《水工混凝土外加剂技术规程》DL/TS100-1999；
21)《水工混凝土试验规程》DL/T5150-2001；
22)《水工混凝土砂石骨料试验规程》DL/T5151-2001；
23)《水利水电工程岩石试验规程》SL264-2001；
24)《混凝土结构工程施工质量验收规范》GB50204-2002；
25)《混凝土质量控制标准》GB50164-92（2012年5月后采用新标准，编号：GB 50164-2011）；
26)《热轧带肋钢筋》GB1499.2-2007；
27)《粉煤灰混凝土应用技术规范》GBJ146-90；
28)《混凝土强度检验评定标准》GB/T 50107－2010；
29)《混凝土拌和用水标准》JGJ63-2006；
30)《钢筋焊接及验收规范》JGJ18-2003；
31)《水工混凝土施工规范》DL/T5144-2001；
32)《水工混凝土外加剂技术规程》DL/T5100-1999；
33)《水工混凝土试验规程》DL/T5150-2001；
34)《水工混凝土砂石骨料试验规程》DL/T5151-2001；
35)《水电水利工程模板施工规范》DL/T5110-2000；
36)《水工混凝土钢筋施工规范》DL/T5169-2002；
37)《混凝土泵送施工技术规程》JGJ/T10-95；
38)《水工混凝土掺用粉煤灰技术规范》DL／T 5055-2007；
39)《橡胶止水带》GB 18173.3-2000。
40)《水利水电建设工程验收规程》SL223-2008。
41)《水工金属结构防腐蚀规范》 SL 105-2007
42)《水利水电工程施工测量规范》SL52-93；
本合同工程不限于上述规程、规范，并以最新有效版本为准。
1.2施工总平面布置
1.2.1施工总布置原则
1、为满足工程施工生产顺利进行，确保人员设备安全、环保符合要求，施工总平面布置本着力求合理、节省成本的原则进行，施工总平面布置的位置和面积严格控制在投标文件划定的范围内进行布置。
2、根据招标文件的规定并结合现场实际情况，主要生活、生产设施及主干线施工道路布置在防洪标准全年10年一遇高程以上。
3、水、电、通讯等管（线）路的布置就近工作面展开。
4、施工现场和生产、生活临设应符合环境保护要求；危险品仓库布置应远离施工现场和生活区，确保安全生产。其危险品仓库位置按监理工程师批准后修建。
1.2.2施工道路、弃（堆）碴场布置
1.2.2.1施工道路布置
1）对外交通：水库所在地野洞河镇老王屯村在黄平县南部。有黄平—上塘公路经此，新建210m进场公路可到达坝区，对外交通一般。根据上述条件，本工程对外交通运输主要采用公路运输。
（2）场内交通：为满足本工程施工要求，需新建坝区施工便道2.99km,供水区施工便道0.5km。
1.2.2.2堆碴场、备料场布置
大坝进场公路两侧缓坡地带，可布置施工区、砼拌合站及其他辅助企业，下游左、右岸冲沟内可分别布置 1#弃渣场和 2#弃渣场，1#弃渣场顶部可布置综合加工场和综合仓库。在石料场附近，乡村公路两侧缓坡处可布置本工程的砂石料加工厂和相关辅助设施，在石料场的西南侧有一冲沟，可布置石料开采弃渣场。
1.2.3砂石料系统
1、砂石料：设计选定料场储量能满足设计要求。 毛料开采采用CAT320C挖掘机挖装，选出600mm的作为毛料，采用15t自卸汽车运输至回车平台。受料坑毛料经振动给料机筛分后，>100mm的物料经颚式破碎机破碎，破碎后物料和<100mm的物料经1#胶带机进入2次破碎设备，然后由2#胶带机送料至筛分设备，经筛分后进入成品骨料仓。在开采过程中自上而下分级开采，每 8～10m 设置一级马道，马道宽 2m，附近无高压电线、村民房屋等，开采环境较好。且在开采过程中将表层灰岩作为临时工程的砌筑块石用料，不作为主体工程的砂石用料。经过现场调查，工程区附近无天然砂料分布，在选定的石料厂内统一开采加工获得， 即本工程的全部砂料均采用机轧砂， 质量、 储量均能满足工程需求。
2 、土料：在坝体施工期间，拟在上游设置土石围堰，共需土石料约3596m 3 ，根据本工程建设期间的特点，将坝址区基础开挖的弃渣作为围堰的堆体料。
共设置砂、小骨料、中骨料和大骨料、堆石料五个料仓，各档料之间用浆砌石挡墙隔开。
1.2.4混凝土系统
1.2.4.1系统布置
根据施工总进度安排，混凝土总量约7613 m3。根据总平面布置，本工程将在水库大坝枢纽布置一个砼拌合系统，在输水建筑物工作面设置移动拌合机。砼生产系统位于弃渣场改造的场地上，混凝土生产系统由配料仓、上料皮带机、拌和机系统等组成。
本工程混凝土浇筑总量及月高峰建筑强度,砼拌合系统拟选用由1台JS500AH强制式搅拌机，该款搅拌机生产率25～30m3/h，能满足浇筑强度要求。同时配置移动拌和机为前期施工及输水管道建设提供零星砼。
1.2.4.2混凝土系统主要机械设备
主 要 机 械 设 备 表
序号
名 称
型号规格
数 量
1
搅拌站
JS500AH
1
2
配料机
配套
1
3
装载机
ZL50
1
4
自卸汽车
8t
3
5
砼搅拌机
0.4m3
1
1.2.5综合加工厂
根据本工程的施工场地的特点，相对集中的布置综合加工厂。综合加工厂布置有钢筋、木材加工厂、重机修理、汽车保养等施工工厂。综合加工厂采用轻型钢结构。
综合加工厂建筑特性表
序号
名 称
建筑面积（m2）
占地面积（m2）
备 注
1
钢筋加工厂
50
100
轻型钢结构
2
木材加工厂
50
100
轻型钢结构
3
机修间
150
400
轻型钢结构
4
合 计
450
1100

5

1.2.6综合仓库
本标布置一个综合仓库，主要有钢筋钢材库、建筑材料库、综合库、常用劳保库、施工机械配件库、氧气乙炔库等。其建筑面积及结构形式详见下表。
仓库建、占地面积
序号
名 称
建筑面积（m2）
占地面积（m2）
备 注
1
钢筋钢材库
100
200
在钢筋木材加工厂内
2
施工机械配件库
50
100
轻型钢结构
3
建筑材料库
50
200
轻型钢结构
4
水泥库
100
150
在砼系统内
5
综合库
50
100
轻型钢结构
6
劳保用品库
50
100
轻型钢结构
7
氧气、乙炔库
50
100
轻型钢结构
8
油库
50
100
轻型钢结构
9
合 计
600
2050

油库与其它仓库分开布置，暂拟布置在1#渣场路边，油库容量为20t，建筑面积为50m2，占地面积为150m2。建筑结构采用轻型钢结构。采用一台5T的油罐车从地方油库直接运燃油至施工作业面。
1.2.7生活、管理设施
本标拟布置三个临时生活、管理营地。
在大坝枢纽附近设置一生活、管理营地1，该营地作为本工程项目部和综合仓库所在地，项目管理层的办公及住宿安排在该营地。
在石料场设置一临时生活、生产营地2，主要布置现场施工人员生活设施和砂石料生产系统和现场管理用房。
在输水管道上设置一临时生活、生产营地2，主要布置现场施工人员生活设施和混凝土生产系统和现场管理用房。
生活、管理设施其占用面积及结构详见下表。
生活、管理设施面积结构特性表
序号
名 称
建筑面积（m2）
占地面积（m2）
备 注
1
办公室
100
200
活动房结构
2
会议室
50
100
活动房结构
3
工人宿舍
1200
1600
活动房结构
4
食堂1
100
200
生活、管理营地1
5
食堂2
400
800
生活、生产营地2
6
浴室1
50
100
生活、管理营地1
7
浴室2
150
200
生活、生产营地2
8
厕所1
500
100
生活、管理营地1
9
厕所2
100
200
生活、生产营地2
10
厕所3
50
100
施工中心
11
医务室
50
100
生活、管理营地1
12
合 计
2700
3800

1.2.8供风、供水、供电、照明及通讯系统
1.2.8.1施工供风
1、施工用风
1）施工用风根据我单位压风机情况，各施工工作面情况，在坝区及石场采用集中供风方式，在输水工程采用分散送风。
2）布置情况：设置2个压风机站。
坝区布置一固定式压风机站，采用1台20m3/min固定式风机，主要水库石方明挖及后续砼等施工用风。
在石场区布置1台6m3/min固定式风机，主要石方开挖等施工用风。
在输水工程沿线设置3台6m3/min移动式风机，主要石方开挖等施工用风。
3、施工用风、通风设备：
施工用风、通风设备表
序号
名 称
规 格
单位
数量
备注
一、
施工用风

1
空压机
20m3/min （电动）
台
1
坝区
2
空压机
6m3/min （电动）
台
1
石场区
3
空压机
3m3/min （柴油）
台
3
移动式
1.2.8.2施工供水
1、本工程施工用水主要由生产用水、生活用水和消防用水三部分组成。
2、取水水源：本工程坝区施工生产及生活用水可从建坝河段抽取使用。 石料场用水可从附近泉点、河道和冲沟抽取使用。输水管线施工区施工用水可从附近河道、泉点及冲沟抽取，或者从附近村寨引接自来水使用，无抽取点的施工段，采用简易水车灵活供应。为安全起见，各施工区生活用水宜进行简单的消毒处理后再使用。
3、系统设置：按施工总平面布置，共设:2个蓄水池，具体设置如下：
1）蓄水池1：设在砼拌合系统近，设计容量60m3。该蓄水池分为两部分，其中一部分容量40m³，主要供应各个施工工作面施工用水和砼拌合系统用水；另一部分容量20m³，主要供应临时生活、生产营地2生活用水。选用一台125QJ50-80潜水泵，其扬程80m，出水量50m3/h，满足要求。
2）蓄水池2：设在石场区附近，设计容量40m3。该蓄水池分为两部分，其中一部分容量25m³，主要供应各个施工工作面施工用水和砼拌合系统用水；另一部分容量15m³，主要供应临时生活、生产营地3生活用水。选用一台125QJ50-40潜水泵，其扬程40m，出水量50m3/h，满足要求。
3）临时生活、管理营地大坝区附近，生活、生产用水考虑从现有供水管路接引。
1.2.8.3施工供电
用电系统采用三相五线制，三级配电，二级保护，根据现场设备、区域划分情况，拟定出配电室主线及设备用主电源线规格，采用电缆穿管地下埋设。临建照明用电采用敷墙架设，现场施工照明及小型机械设备用电采用三级配电箱引入各施工点。在整个现场按需要设若干个二级配电箱，采用埋地敷设将电输送到使用地点。
坝址附近有 10kv通过，采用 LGJ-50 的架空线“T”接 1.0km，作为坝区工程施工电源。在上坝公路外侧布置 1 套降压站，站内由 1 台 80kVA 变压器组成，提供整个枢纽工程施工及生活用电；石料场施工区施工用电可从附近 10kV 线路 T 接 1.3km 后，经 1 台 80kVA 变压器降压后供应，提供料场开采、砂石骨料加工及石料场生活用电。输水管线施工区施工用电除充分采用工作面附近的农村电网直接供电外，拟根据现场施工需要设置 3 台30kW 柴油发电机作为补充电源。
1.2.8.4施工照明
1、施工照明系统，电源采用220V电压，为保证施工作业区亮度，控制最小照度设计不低于标书指定的要求设置，每个照明回路设漏电保护装置。所有的照明配电箱和照明器具根据规范要求作好安全保护接地工作，接地电阻不大于4欧姆，接地采用TN-S方式。
2、照明灯具：洞外施工现场光源采用镝灯、白炽灯，室内采用荧光灯，洞内采用防水防尘白炽灯。
3、线路：道路采用钢芯铝绞线，施工工区采用铜芯塑料线及电缆敷设，洞内采用电缆敷设，道路敷设根据动力线布置情况，与动力线同行的可同杆架设。
4、在敷设条件较复杂的情况下，作好电缆、电线穿管敷设防炸、防压保护措施，室内全部采用塑料电线。
5、洞内照明遵守《水工建筑地下开挖工程技术规范》要求设置，采用36V电源供照明，每隔8m设一盏灯。
洞身沿线交通照明采用36v低压，每隔8m在边墙悬挂一只100w防爆型白炽灯。掌子面采用二只500w碘钨灯照明。洞内各种线路均架空敷设，动力线和照明线保持一定高差，并与洞内交通路面保持不少于2.0m的高差。供电线路布置在风水管路的另一侧。所有电线必须采用架空绝缘电缆，在洞壁用支架平行下沿，并标示电压。洞内分段设置应急灯，作为紧急照明设施。
1.2.9通讯系统
1、施工通讯根据工程情况，联络全采用地方电信程控电话和无线电话，另设部分对讲电话，作为本工地的施工通讯工具，进点前作好与地方电信部门申请工作，确保工程施工人员进点施工。
2、通讯配置：对讲电话20对。
3、洞内施工通讯：在进、出洞口设一指挥岗，配一门母子电话，通到洞内工作面附近，供通讯、报警服务。
1.2.10临时设施的拆除
本标段临时设施在工程完工后，对需要保留的临时设施将完整的移交给发包人，对需要拆除的临时设施将在合同规定的时间内拆除干净，并进行场地平整和环境恢复工作。
详见：附件五 施工总平面图
附件六 临时用地表
2、施工方案与技术措施

2.1施工测量控制与观测设施
2.1.1概述
本工程位于黄平县，施工区附近已有较完备的施工测量网络可供使用。
本工程永久建筑物由水库大坝、泵站、输水建筑物等组成。
本合同标段范围控制测量、大坝及砼衬砌支护等是施工测量的重点。
我们将根据规范、合同要求，结合同类工程测量经验提供优质的测量服务。施工测量将从测量控制、施工测量放样、施工期观测、设备配置人员组织、质量措施计划等精心安排、合理组织实施。
2.1.2编制依据
1、《招标及合同文件》
2、本工程招标设计图
2.1.3执行的规范及技术要求
《国家三角测量规范》 (GB/T17942)
《水电水利工程施工测量规范》 (DL/T5173—2003)
《土石坝大坝安全监测技术规范》 (SL60-94)
设计、监理部门的其他技术要求
2.1.4施工测量控制
施工控制服务于本标施工项目，控制测量误差以对放样点点位精度影响甚微为原则。
根据规范要求，考虑本工程已进行其他项目施工的实际情况，本施工控制布置为Ⅲ等闭合导线，提供平面、高程控制。
平面、高程控制网起算点为业主提供的首级控制网点，控制点的布设主要以满足大坝、平洞、管线工程的施工放样需要为原则。
2.1.5控制测量
控制网点的选点和布设主要满足输水管线、大坝等工程的施工放样及日后加密控制测量的需要。
拟布设12个控制网点(编号JZ01～JZ12，水库、取水设施进口、泵站及输水管线建筑物各3个)，主要承担原始地形测量、日常放样、洞内加密控制、贯通控制等。
高程控制精度要求最末级高程控制点相对于首级高程控制点的高程中误差不大于±20mm。根据提供水准基准情况,拟组成水准、三角高程混合网。将水准网点与平面控制点联测，将平面控制网布设成三维网，用Ⅲ等三角高程替代三等水准，所有平面点均按三等要求提供墩面高程。
在选点时将注意控制点的基础稳定、不易发生位移，便于通行，必要时修建人行小道，以保证测量人员和设备的安全以及工作的便捷。建立醒目的防护装置，防止破坏。考虑避免开挖时飞石的撞击以及控制点周围环境是否安全。
考虑到控制网使用周期较长，控制点将制作成具有强制对中装置的混凝土观测墩。
控制网技术设计报监理工程师审批核准后测设；施工控制网成果资料在报监理工程师批准后投入使用。
2.1.6施工放样
施工测量放样贯穿整个施工过程，施工放样所采用测量点均以Ⅲ等控制网点为基础，原则上直接采用控制网点进行放样，必要时可进行加密控制点。
(1)工程施工开始前应对所涉及施工区域地形资料进行复测，以便提供用于临建设计、结算、竣工等用途的地形图、断面图。采用计算机自动化成图技术绘制地形图、断面图。整个原始地形测量在监理工程师旁监下进行或联合测量，绘制比例与监理工程师协商确定，成果经监理工程师审核认可。
(2)放样前，将施工区域的平面、高程控制点、轴线点、测站点等测量成果，以及工程部位的设计图纸中的各种坐标、方位、几何尺寸等数据进行认真计算、校核并编制成放样数据手册，供放样使用。
(3)根据隧洞开挖情况布设基本导线。基本导线按四等要求布设，闭合至洞外高等级控制点。高程点以四等要求随基本导线点同时布设。洞内每5M在洞壁标注桩号，并在洞壁标注一定数量高程点。
基本导线布置在岔口、拐点、重要结构等，边长控制在150米以内，导线点要求钢筋头深埋基岩50厘米，顶部刻十字标记。
洞内施工测量仪器采用具有红外激光功能的电子全站仪。开挖放样以施工导线标定的轴线为依据，在掌子面上标定中心、腰线和开挖轮廓线。在支导线点设站，利用全站仪激光无棱镜测距功能，FX4800编程计算器配合计算放样。测量仪器在场可以及时对已开挖形体实测、计算，从而减少修规和滑模时由欠挖引起的额外工作量。
2.1.7竣工测量
竣工测量是一项贯穿于施工测量全过程的基础性工作。竣工资料从工程开工时逐渐开始采集和积累，待单项工程完工后，进行一次全面的竣工测量。
(1)测绘工程主体建成筑物开挖建基面的1：200～1：500竣工地形图(或高程平面图)；测绘开挖竣工纵横断面图；地下工程、衬砌或喷锚竣工断面图。
(2)测量主体工程混凝土浇筑后的形体以及建筑物各种主要的孔、洞的竣工形体。
(3)设计、监理等部门要求的其他竣工测量项目资料。
工程所涉地域的原始地形图、断面图(1：200～1：500)；控制测量资料、重要部位放样资料、工程竣工图表、测量数据记录和资料档案等。
工程开工时对于所需要竣工测量的部位事先和设计、监理、施工管理单位(业主)协商、确定竣工测量项目。
2.1.8施工过程测量质量措施计划
(1)严格执行规范、本标所涉测量精度要求。
(2)所有测量人员必须持《测绘工作证》上岗，测量仪器均经计量检定机构检定合格，并定期送检。
(3)对监理人员提供的测量起算基点的数据和资料，会同监理人校核其精度，确保其精度的准确无误。
(4)拟分阶段上报质量措施计划有：
原始地形开挖测量措施；出水口等工程开挖、混凝土施工的测量措施；输水隧洞衬砌开挖测量措施；加密控制测量措施等。
施工过程测量措施计划内容包括：平面、高程控制点布置图；施工控制网的技术设计和技术总结；控制点大地、工程坐标表；计算放样方法及点位精度估算；放样程序、技术措施及要求；数据记录及资料整理制度；测
