华为s5700交换机配置全局地址池dhcp服务器

<Huawei>system-view （进入全局模式）
[Huawei]sysname SW1 ( 设备命名）
[SW1]dhcp enable （使用DHCP功能）

[SW1]ip pool 10 （创建全局地址池，同时进入全局地址池视图）
[SW1-ip-pool-10]network 192.168.10.0 mask 24 （配置全局地址池可动态分配的IP地址范围）
[SW1-ip-pool-10]dns-list 8.8.8.8 （配置DNS ）
[SW1-ip-pool-10]gateway-list 192.168.10.1 （配置网关）
[SW1-ip-pool-10]excluded-ip-address 192.168.10.201 192.168.10.254 （保留不被分配的地址）
[SW1-ip-pool-10]lease day 7 （IP租约期限）
[SW1-ip-pool-10]dis this （查询当前模式的配置）
#  ip pool 10   
gateway-list 192.168.10.1 （网关）   
network 192.168.10.0 mask 255.255.255.0 （IP地址范围）   
excluded-ip-address 192.168.10.201 192.168.10.254 （保留IP地址范围）  
lease day 7 hour 0 minute 0 （IP租约周期）  
dns-list 8.8.8.8
[SW1-ip-pool-10]quit (退出

[SW1]ip pool 20
[SW1-ip-pool-20]network 192.168.20.0 mask 24
[SW1-ip-pool-20]dns-list 8.8.8.8
[SW1-ip-pool-20]gateway-list 192.168.20.1

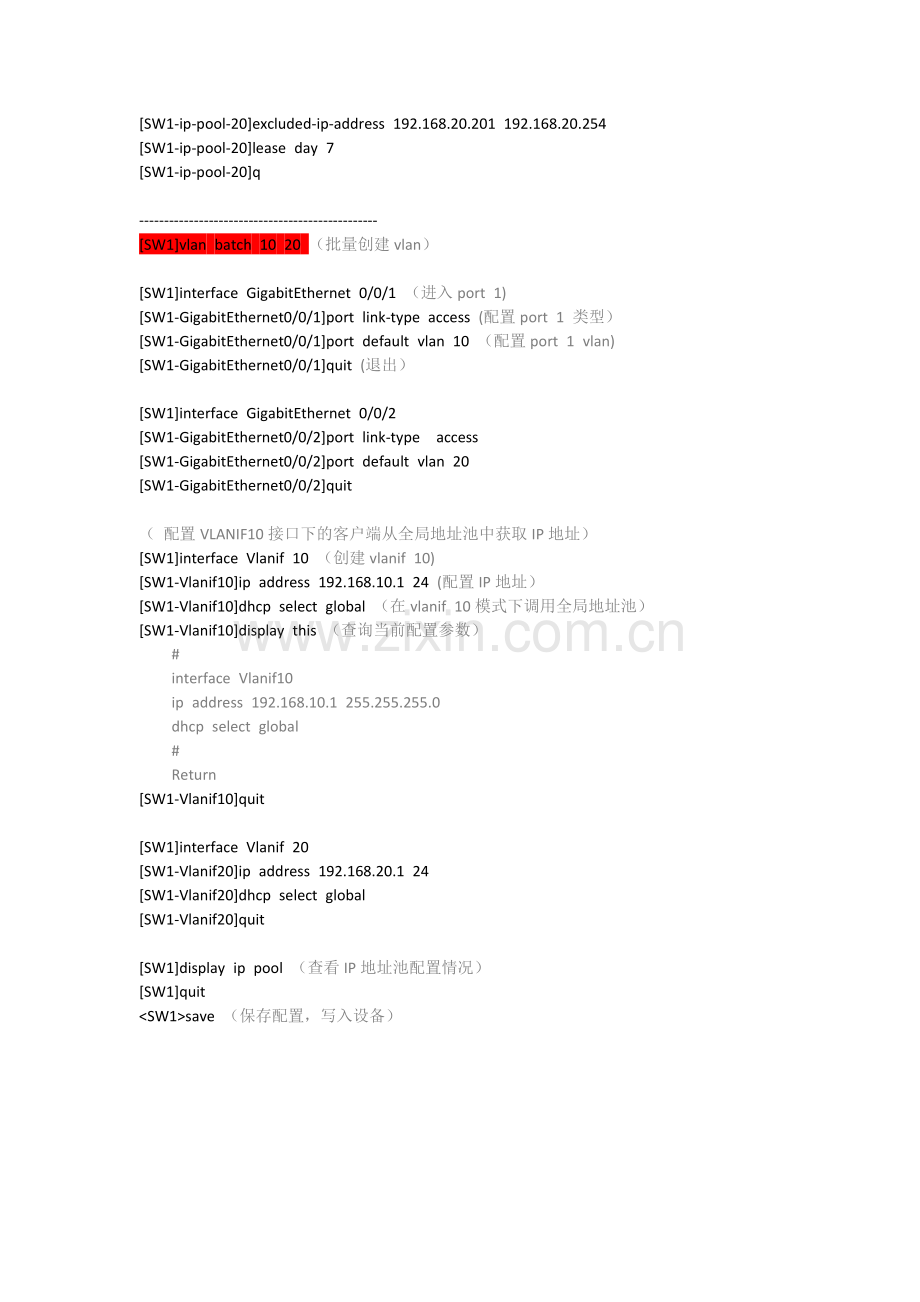

[SW1-ip-pool-20]excluded-ip-address 192.168.20.201 192.168.20.254
[SW1-ip-pool-20]lease day 7
[SW1-ip-pool-20]q

------------------------------------------------
[SW1]vlan batch 10 20 （批量创建vlan）

[SW1]interface GigabitEthernet 0/0/1 （进入port 1)
[SW1-GigabitEthernet0/0/1]port link-type access (配置port 1 类型）
[SW1-GigabitEthernet0/0/1]port default vlan 10 （配置port 1 vlan)
[SW1-GigabitEthernet0/0/1]quit (退出）

[SW1]interface GigabitEthernet 0/0/2
[SW1-GigabitEthernet0/0/2]port link-type  access
[SW1-GigabitEthernet0/0/2]port default vlan 20
[SW1-GigabitEthernet0/0/2]quit

（ 配置VLANIF10接口下的客户端从全局地址池中获取IP地址）
[SW1]interface Vlanif 10 （创建vlanif 10)
[SW1-Vlanif10]ip address 192.168.10.1 24 (配置IP地址）
[SW1-Vlanif10]dhcp select global （在vlanif 10模式下调用全局地址池）
[SW1-Vlanif10]display this （查询当前配置参数）
# 
interface Vlanif10   
ip address 192.168.10.1 255.255.255.0  
dhcp select global 
# 
Return
[SW1-Vlanif10]quit

[SW1]interface Vlanif 20
[SW1-Vlanif20]ip address 192.168.20.1 24
[SW1-Vlanif20]dhcp select global
[SW1-Vlanif20]quit

[SW1]display ip pool （查看IP地址池配置情况）
[SW1]quit
<SW1>save （保存配置，写入设备）
