问题归纳
无线优化就是在测试数据中发现各种网络问题，然后提出可行性方案。
网络问题有多种表象：掉话、质差、拥塞、弱信号、切换失败等等。
从无线方面来看，从问题的根本原因进行归类，所有问题可以归结为4种：
1、 覆盖问题
2、 频率干扰问题
3、 无线接续问题
4、 硬件故障问题

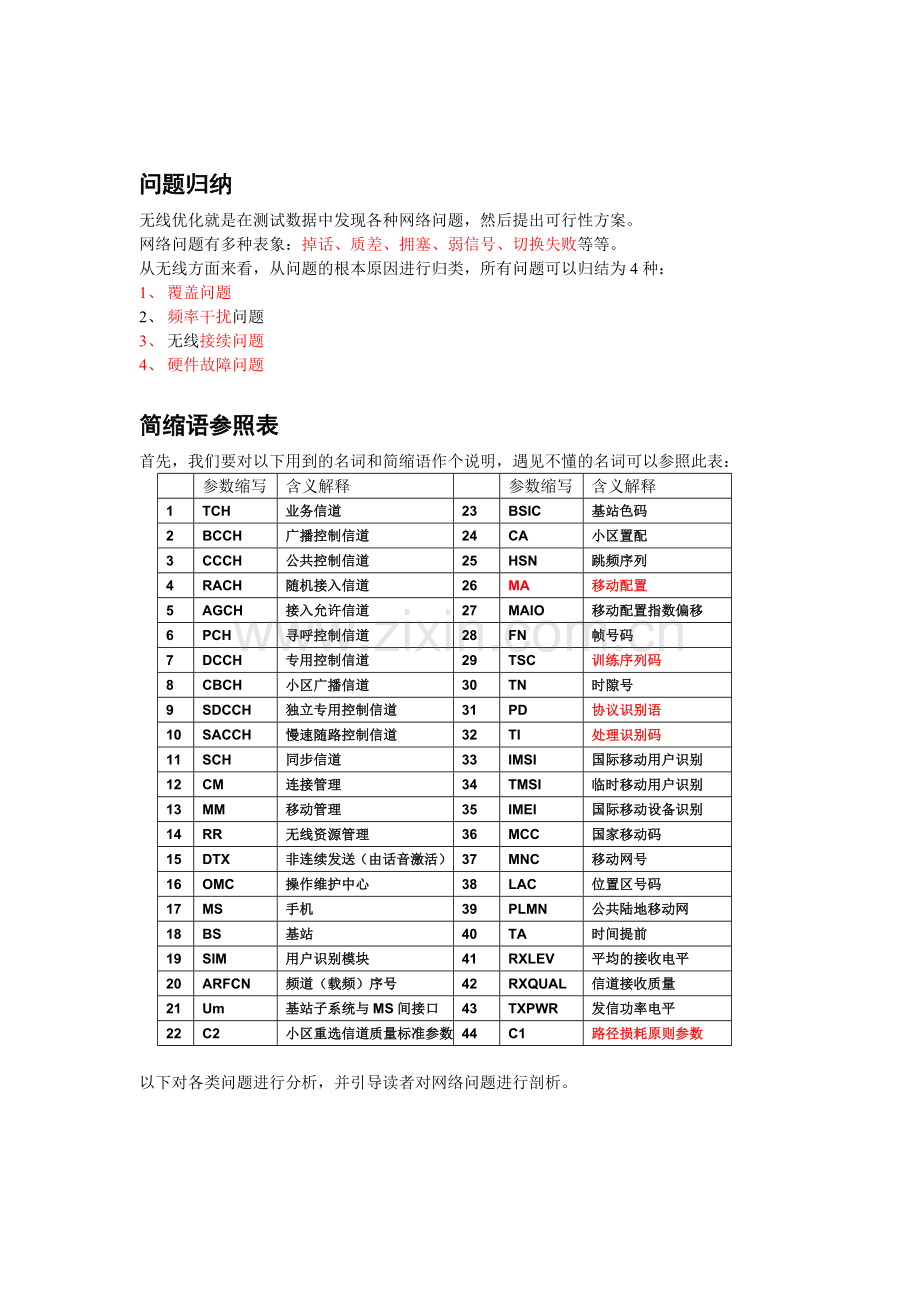

简缩语参照表
首先，我们要对以下用到的名词和简缩语作个说明，遇见不懂的名词可以参照此表：

参数缩写
含义解释

参数缩写
含义解释
1
TCH
业务信道
23
BSIC
基站色码
2
BCCH
广播控制信道
24
CA
小区置配
3
CCCH
公共控制信道
25
HSN
跳频序列
4
RACH
随机接入信道
26
MA
移动配置
5
AGCH
接入允许信道
27
MAIO
移动配置指数偏移
6
PCH
寻呼控制信道
28
FN
帧号码
7
DCCH
专用控制信道
29
TSC
训练序列码
8
CBCH
小区广播信道
30
TN
时隙号
9
SDCCH
独立专用控制信道
31
PD
协议识别语
10
SACCH
慢速随路控制信道
32
TI
处理识别码
11
SCH
同步信道
33
IMSI
国际移动用户识别
12
CM
连接管理
34
TMSI
临时移动用户识别
13
MM
移动管理
35
IMEI
国际移动设备识别
14
RR
无线资源管理
36
MCC
国家移动码
15
DTX
非连续发送（由话音激活）
37
MNC
移动网号
16
OMC
操作维护中心
38
LAC
位置区号码
17
MS
手机
39
PLMN
公共陆地移动网
18
BS
基站
40
TA
时间提前
19
SIM
用户识别模块
41
RXLEV
平均的接收电平
20
ARFCN
频道（载频）序号
42
RXQUAL
信道接收质量
21
Um
基站子系统与MS间接口
43
TXPWR
发信功率电平
22
C2
小区重选信道质量标准参数
44
C1
路径损耗原则参数

以下对各类问题进行分析，并引导读者对网络问题进行剖析。

覆盖问题
1、覆盖不足问题导致弱信号高误码（弱信号质差）

图为安徽大厦电梯内测试文件回放
分析思路：
1、 首先观察测试文件的表象，此问题表象是：
a) MS接收到的信号强度(RxLev)很低，基本低于-90dBm，甚至达到-100以下，远低于室内通话需求的-85dBm。
b) 通话质量很差，RxQual基本大于5。
c) MS接收不到更强的邻区信号。
d) 当前小区TA=1。
2、 我们首先想到是因为覆盖不好，所以才有弱信号的发生。这种想法没错，但需要1个方面的论据支持：当前小区必须是最佳小区。因为不合理的小区切换或者小区重选也会导致弱信号的发生，而不合理的切换和重选同时会出现一个表象：另有其他小区信号比当前小区信号强，当前小区非最佳小区。
而且从表象来看，几个方面的指标对我们进行判断非常有帮助，有利于我们证明当前小区是最佳小区：
a) 主邻小区列表（可以看到没有更强的邻小区）；
b) 当前小区的TA值（证明当前小区距离我们的测试点并不远—500米内）；
另外，我们还有一个方法可以证明当前小区是否最强，那就是扫频。扫频可以对MS在测试点所能接收到的所有频点进行扫描，记录扫到的频点的信号强度。这样我们就可以观察当前小区BCCH=62是否最强了。
3、 综合上面的分析，我们可以得到结论：安徽大厦电梯因为覆盖不足引起弱信号，高误码。
解决方案：
1、 一般来说，解决覆盖不足有以下几种方法：
a) 增加基站或者直放站。这个措施要考虑成本，问题点的人流量和重要性。
b) 加大测试点最佳覆盖小区的BSPWRB(BCCH载频发射功率)\BSPWRT(TCH载频发射功率)。要考虑加强发射功率后，该小区信号在附近产生的副作用，这个在密集区域更要慎重考虑！
c) 调整最佳小区天线正对问题点，会获得更强的信号。也要考虑调整后产生的副作用，这种调整可能会产生新的信号盲区。
2、 而本例中安徽大厦人流量较多，另外问题出现在电梯，调整发射功率和天线角度对问题的改善不大。因此，最后的方案是：安装室内覆盖系统。
问题规律：
1、 覆盖不足经常都会导致弱信号、高误码现象出现。在边界覆盖不足还会导致出现漫游现象。
覆盖不足问题经常会在封闭环境（如电梯、隧道）、人烟稀少的地方出现。
2、覆盖不足导致切换失败和通话建立失败问题
问题点：新八顷以北平光山顶附近路段
文件：0408-1.ant

图一问题表征：切换失败 方向：南向北

图二问题表征：通话建立失败 方向：北向南

分析思路：
1、 观察测试文件的表象，此问题表象是：
a) 图一MS接收到的信号强度(RxLev)很低，基本在-90dBm左右，远低于室外通话需求的-75dBm。
b) 通话质量很差，RxQual基本大于5。
c) 出现了2次切换失败
d) MS接收不到更强的邻区信号。
e) 当前小区TA=6。
f) MS在珠海界内，但占用的是中山小区信号。
g) 图二中MS接收到的信号强度为-79dBm，另有一邻区信号为-66dBm。
h) 当前小区TA=6，RxLev=5。
i) MS在珠海界内，但占用的是中山小区信号。
j) 出现了一次通话建立失败，随后进行了一次位置更新。
2、我们可能会想到是因为质差，才导致了切换失败和通话建立失败发生。没错，2次切换失败和1次通话建立失败都是因为当时信号质量太差而丢失信令导致。但MS的漫游现象却告诉我们：当前小区非最佳小区。之所以产生漫游是因为珠海界内的信号太弱（信号被山阻挡）。所以归根到底还是覆盖不足的问题。
3、综合上面的分析，我们可以得到结论：新八顷以北平光山顶附近路段因为覆盖不足导致了漫游、2次切换失败、1次通话建立失败事件的发生。
解决方案：
1、一般来说，解决覆盖不足有以下几种方法：
a) 增加基站或者直放站。这个措施要考虑成本，问题点的人流量和重要性。
b) 加大测试点最佳覆盖小区的BSPWRB(BCCH载频发射功率)\BSPWRT(TCH载频发射功率)。要考虑加强发射功率后，该小区信号在附近产生的副作用，这个在密集区域更要慎重考虑！
c) 调整最佳小区天线正对问题点，会获得更强的信号。也要考虑调整后产生的副作用，这种调整可能会产生新的信号盲区。
2、 本例中因为信号被山阻挡，调整发射功率和天线角度对问题的改善不大。因此，最后的方案是：安装直放站，放大六乡妈湾的信号进行覆盖。
问题规律：
1、 覆盖不足经常都会导致弱信号、高误码现象出现。而在边界覆盖不足还会导致出现漫游现象。
2、覆盖不足问题经常会在封闭环境（如电梯、隧道）、人烟稀少的地方出现。
3、覆盖过远导致连续高误码

时间：15：49：55 方向：北向南
分析思路：
1、 先观察测试文件的表象，此问题表象是：
a) MS占用小区横山2（BCCH 32），切换到乌石3（BCCH 44），切到横山2（BCCH 32），再切到江门小区沙角2（9615－21922）出现严重质差。
b) 切到江门小区沙角2（9615－21922）出现严重质差。RxQual基本是7。
c) MS占用江门小区沙角2（9615－21922）时，RxLev在-80dBm左右。室外的覆盖要求一般是-75dBm。
d) MS占用江门小区沙角2（9615－21922）时，有2个很强的邻小区，RxLev达到-54dBm。
e) 当前小区TA=10。
f) 图上可见，问题点距离乌石基站最近。
2、 由于当前小区有2个信号更强的邻小区，而且TA=10，距离过远（约5公里）。证明当前所用的小区不是最佳小区。所以我们首先想到的并不是覆盖不好，想到的应该是切换不合理，这就是属于无限接续问题了。这时候，我们应该判断哪个小区才是最佳小区，是乌石，还是邻小区中最强的横山2（BCCH 32）。但请注意2点：
a) 切换过程。手机占用小区横山2（BCCH 32），切换到乌石3（BCCH 44），切到横山2（BCCH 32），再切到江门小区沙角2（9615－21922）。
b) 最佳小区问题。乌石基站距离最近。
根据正常的规律，MS应该占用距离最近的小区。再根据切换过程，我们可以判断：乌石3才是最佳小区。为什么当时会回切到横山2呢？这就是问题的根本原因所在了，就因为某种原因MS才会回切到横山2，再切换到更远的不合理小区。根据图上BCCH 44切换到BCCH 32时的信号强度看来，在切换时，BCCH 32（横山2）的信号强度是比较强的，所以才会产生切换----横山2的信号过强，覆盖过远了。这就是根本原因了。
3、综合上面的分析，我们可以得到结论：由于横山2覆盖过远，导致了不合理的切换，最后导致了MS在弱信号下通话，产生连续高误码。
解决方案：
1、一般来说，解决覆盖过远有以下几种方法：
a) 加大覆盖过远小区天线的下倾角，以控制其覆盖范围。
b) 减小小区的BSPWRB(BCCH载频发射功率)\BSPWRT(TCH载频发射功率)。但要考虑修改发射功率后，该小区信号在附近产生的副作用，这个在密集区域更要慎重考虑！一般来说，这种做法不是首先考虑的。
c) 关闭覆盖过远的小区。只会在该小区对网络影响非常恶劣或者该小区已经失去了使用价值的情况下采用此手段。
2、而本例中问题点出现在室外，第一考虑的就是调整横山2的天线的下倾角。因此，最后的方案是：加大横山2的天线的下倾角，缩小其覆盖范围。（TAMIN？？）
问题规律：
1、 覆盖过远经常会引致切换不合理的现象发生，还会导致各种后续网络问题出现，譬如说：覆盖过远小区对其他小区产生频率干扰。
2、 小区覆盖范围控制也是网络优化的主题之一，只要小区覆盖范围控制得好，很多网络问题都能解决。
覆盖过远问题经常会地势平坦的地方出现。

4、乌石到斗门公路乌石村附近
文件：0412－10. log

时间：17：12：31 方向：北向南
问题描述：手机占用小区乌石2（9541－7162）且到小区沙湾2（9541－7752）后出现严重弱信号质差。
问题分析：该段公路由小区乌石2和下洲1共同覆盖。由于乌石2受到附近建筑物及山体的阻挡，已下洲1覆盖出现间隙，致使手机占用到远方的沙湾2出现严重弱信号质差。该问题在3月份的测试中才出现，且在车速较慢时比较明显。乌石2天线在通信杆上，较难调整天线挂高，且乌石2和下洲1功率都达最大。
建议方案：建议在这一路段建直放站，以乌石2为信号源，以改善覆盖。
类型：弱信号质差。
分析和建议要点：完全没有其他强信号覆盖，只能通过加强覆盖解决，方法有：加直放站、建新基站、加大天线发射功率、调整天线高度、调整天线方向角到合适的角度、使用高增益天线。在加直放站和新基站时要考虑该点话务量和重要性。
5、到唐家海边公路聚龙溪山庄附近
文件：0313－7.log
该文件可能是记录时电脑出现故障，文件没有记录下来，该问题具体描述如下：

方向：南向北
问题描述：在银坑聚龙溪山庄附近，手机占用小区情侣北1出现严重弱信号质差。
问题分析：手机起先占用南岗酒楼1，之后切到情侣北1，此时已在银坑村附近，距情侣北基站已很远，情侣北1与周围小区无相邻关系，无法切换，出现严重质差。从南岗酒楼1到情侣北1的切换并不合理。情侣北1天线方向为150度，其旁瓣信号通过海面射到神前附近公路，且信号较强，导致此种不合理的切换的发生。
建议方案：暂时未查到情侣北1的天线下倾资料，该小区主要作用并不是覆盖大海，建议将其BSPWRB/T参数值由47调为45，防止出现过覆盖。另外建议将南岗酒楼1对情侣北1 的KOFFSET参数值由0调为2，防止由用南岗酒楼1向情侣北1回切。
类型：弱信号质差，但根本原因却是问题小区过覆盖造成。
分析和建议要点：着重点在研究问题小区的主覆盖区，在问题路段中根本不应该使用上该小区，分析应该从这个方向入手。调整问题小区的天线下倾角和BSPWRB/T参数值，重新定义合理的相邻关系，调整切换参数KHYST\KOFFSET。
