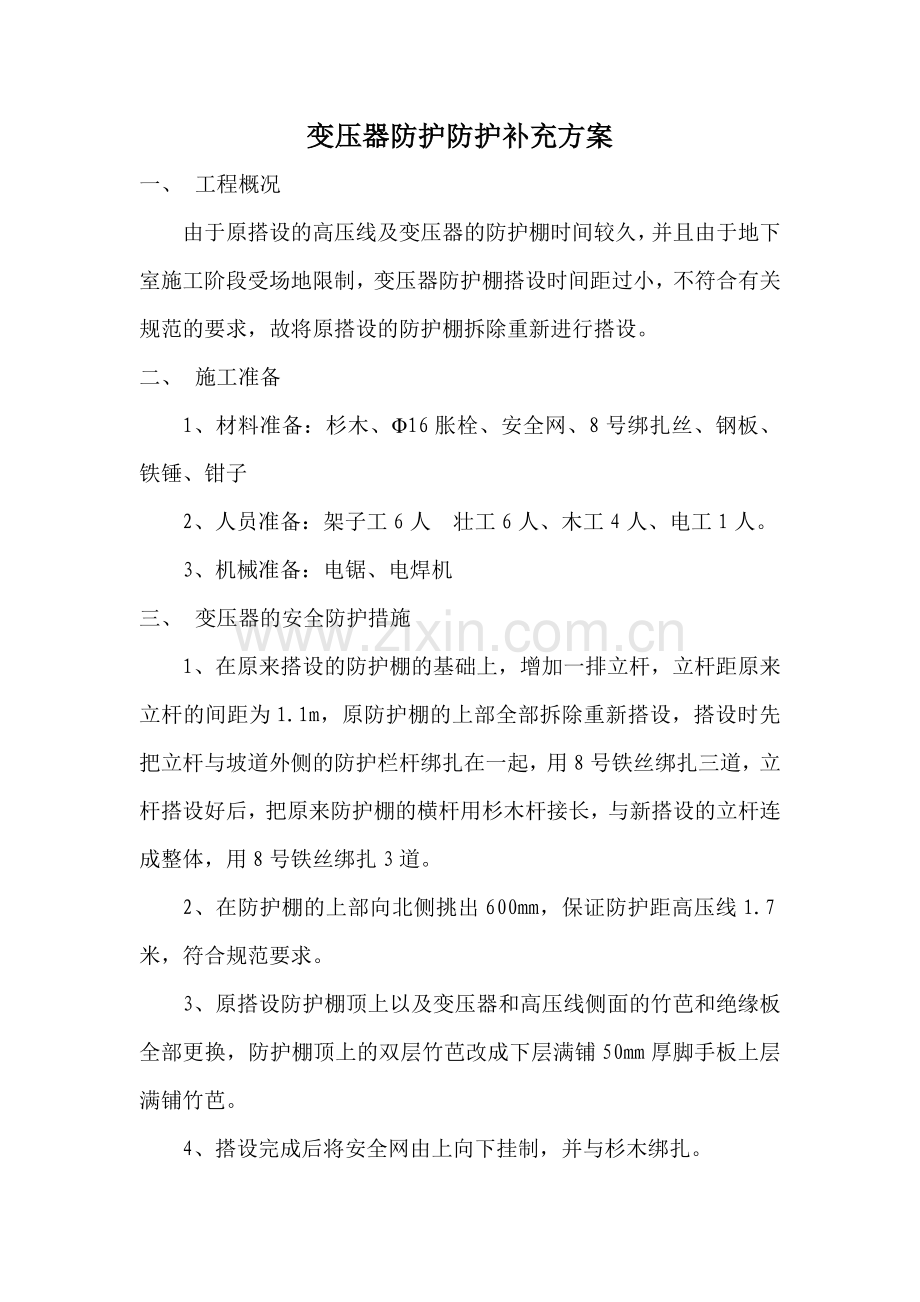

变压器防护防护补充方案
一、 工程概况
由于原搭设的高压线及变压器的防护棚时间较久，并且由于地下室施工阶段受场地限制，变压器防护棚搭设时间距过小，不符合有关规范的要求，故将原搭设的防护棚拆除重新进行搭设。
二、 施工准备
1、材料准备：杉木、Φ16胀栓、安全网、8号绑扎丝、钢板、铁锤、钳子
2、人员准备：架子工6人 壮工6人、木工4人、电工1人。
3、机械准备：电锯、电焊机
三、 变压器的安全防护措施
1、在原来搭设的防护棚的基础上，增加一排立杆，立杆距原来立杆的间距为1.1m，原防护棚的上部全部拆除重新搭设，搭设时先把立杆与坡道外侧的防护栏杆绑扎在一起，用8号铁丝绑扎三道，立杆搭设好后，把原来防护棚的横杆用杉木杆接长，与新搭设的立杆连成整体，用8号铁丝绑扎3道。
2、在防护棚的上部向北侧挑出600mm，保证防护距高压线1.7米，符合规范要求。
3、原搭设防护棚顶上以及变压器和高压线侧面的竹芭和绝缘板全部更换，防护棚顶上的双层竹芭改成下层满铺50mm厚脚手板上层满铺竹芭。
4、搭设完成后将安全网由上向下挂制，并与杉木绑扎。

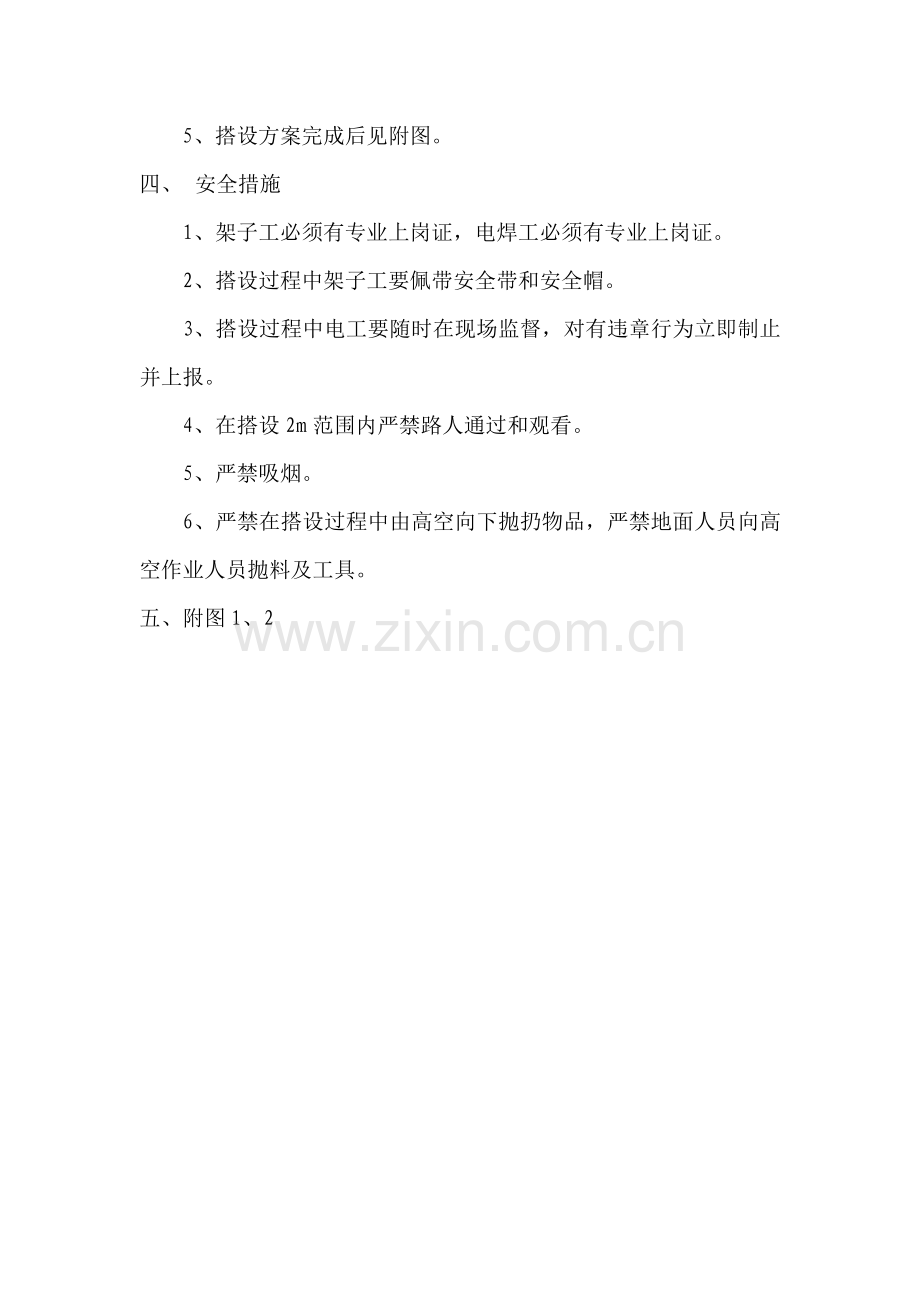

5、搭设方案完成后见附图。
四、 安全措施
1、架子工必须有专业上岗证，电焊工必须有专业上岗证。
2、搭设过程中架子工要佩带安全带和安全帽。
3、搭设过程中电工要随时在现场监督，对有违章行为立即制止并上报。
4、在搭设2m范围内严禁路人通过和观看。
5、严禁吸烟。
6、严禁在搭设过程中由高空向下抛扔物品，严禁地面人员向高空作业人员抛料及工具。
五、附图1、2

附图1

附图2：
