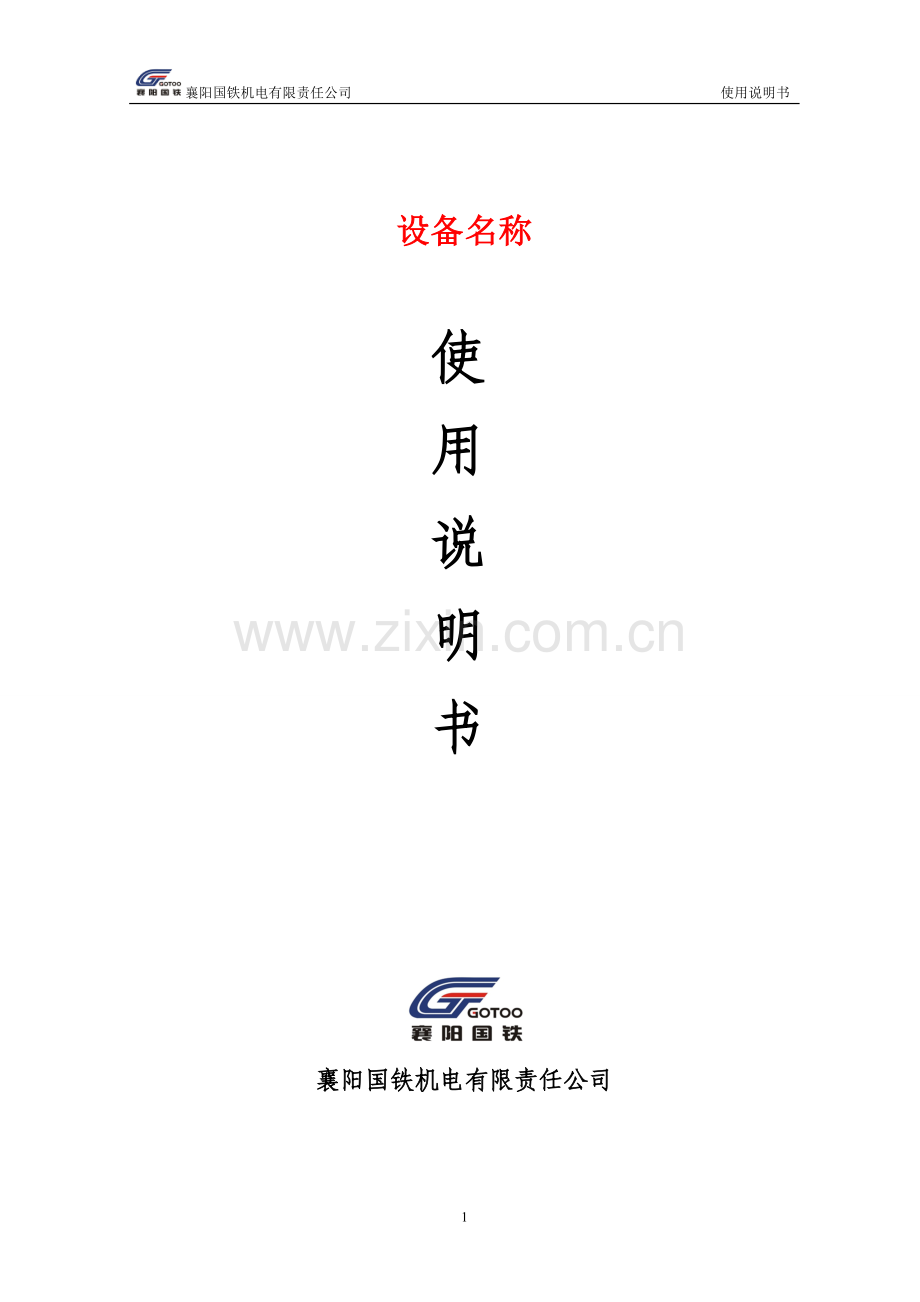

设备使用说明书模板.doc

襄阳国铁机电有限责任公司 使用说明书

设备名称

使
用
说
明
书

襄阳国铁机电有限责任公司

设备名称
一、概述：

二、主要结构及工作原理：
1.主要结构
2.工作原理

三、主要性能参数：

四、操作指南：

五、设备保养：

示例如下：

电 茶 炉 试 验 台

使
用
说
明
书

襄阳国铁机电有限责任公司

电 茶 炉 试 验 台
一、概述：
  电茶炉试验台主要用于CRH2/3（兼容CRH5型）动车组用的电热开水器的电流、电压、功率、电热开水器的产开水温度、产开水量、缺水保护、满水保护以及绝缘电阻、泄漏电流等安全性能性能检测和校检。

二、主要结构及工作原理：
1.主要结构
电茶炉试验台主要由机体、不锈钢试验水箱、管路系统、连接装置等组成。
2.工作原理
该设备用于CRH2/3（兼容CRH5型）动车组用的电热开水器的试验。通过不锈钢试验水箱、管路系统、连接装置模拟出动车组上的电热开水器的工作环境，使电热开水器能够安装合理、简单、方便，通过温度、液位等感器将电热开水器的数据传送到工控机中进行分析，试验台能够自动控制，试验参数自动测试、实时显示、自动保存。

三、主要性能参数：
1、输入电源电压： 三相AC 380V±10%,50 Hz；
2、输入电源容量： 6 kW （AC）；
3、电压测量范围： AC:0～380 V;DC:0～600 V,精度0.5级；
4、电流测量范围： AC:0～20 A;DC:0～20 A,精度0.5级；
5、功率测量范围： 0～6 kW 精度0.5级；
6、绝缘电阻测量范围： 0～1000 MΩ 精度5%；
7、温度测量范围： 0℃～+150℃ 精度0.5%。

四、操作指南：
1. 操作前，请仔细检测各管路系统有无泄露、各管路接口有无松动现象；电气元件有无短路现象。如果一切正常，方可进行试验。
2.设备通电，打开试验界面，如下所示：

3.确认电茶炉与设备连接好后，点击“试验/停止”按钮，出现如下对话框：

点击“试验”按钮，设备开始试验。
4.试验过程中，可实时观察试验并保存试验报表，数据如下：

5.试验结束后，点击“试验/停止”按钮出现如下对话框：

点击停止按钮，结束试验。试验结束后，试验数据可保存、拷贝及打印。

6、实验过程中，如若发生紧急事件，可立即按下急停按钮，试验紧急停止，防止对操作人员及设备造成伤害。

五、保养
1、电茶炉试验台必须安放于清洁干燥通风的地方，并保持机台清洁，管路无泄露现象。
2、试验台为精密设备，搬运时，按规定的起吊方式，切勿碰撞。
3、主机与附件注意防锈，长时间不用应涂油。
4、机器的通断电间隔务必保证在1分钟以上时间。
5、试验台长时间不用，每隔一个星期应通电一次。
6、计算机注意专机专用，防止病毒感染。
7、气路保养和维修需专业人员操作。
8、电茶炉试验台严禁超压使用。
