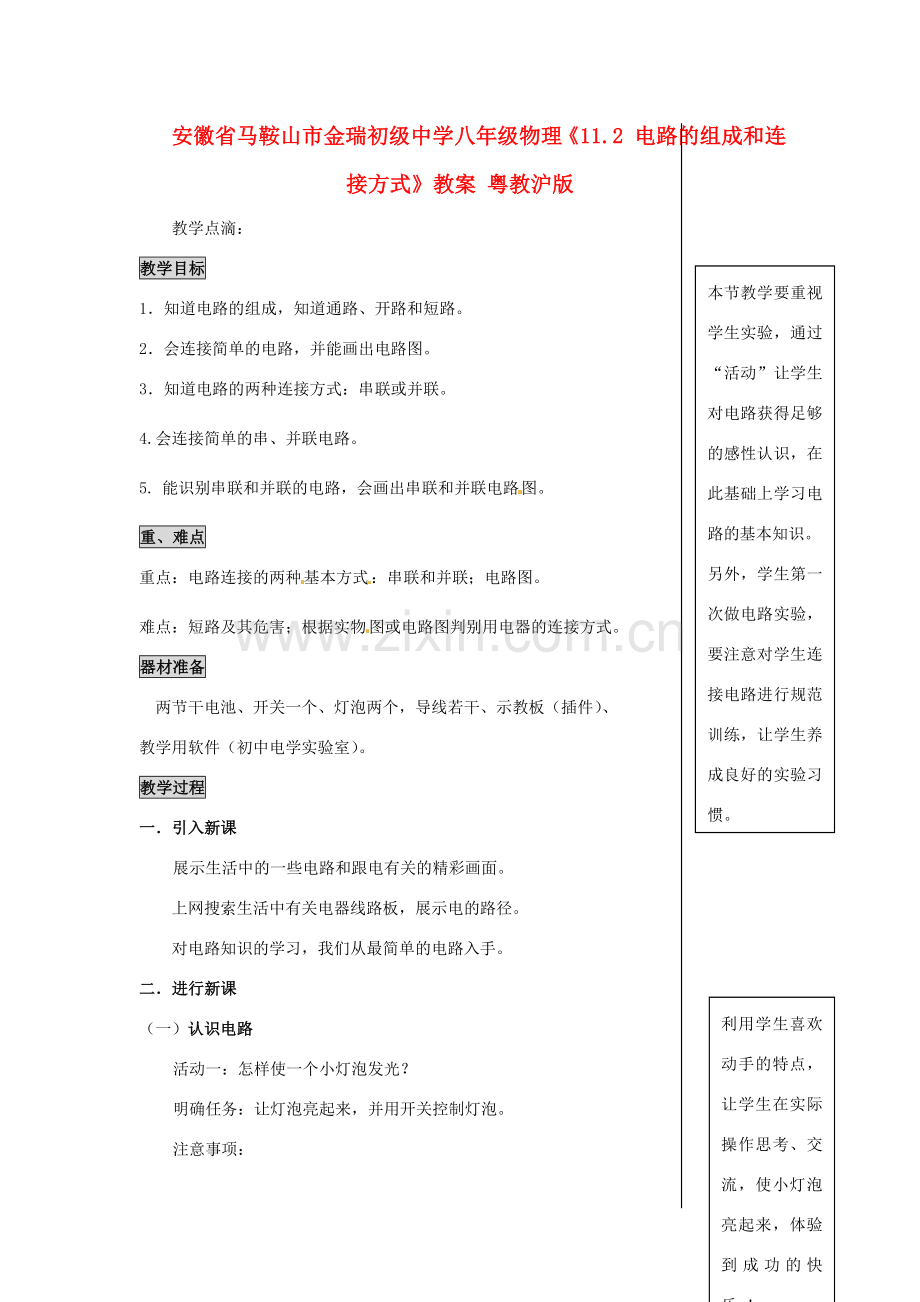

安徽省马鞍山市金瑞初级中学八年级物理《11.2 电路的组成和连接方式》教案 粤教沪版.doc

安徽省马鞍山市金瑞初级中学八年级物理11.2 电路的组成和连接方式教案 粤教沪版 教学点滴： 本节教学要重视学生实验，通过“活动”让学生对电路获得足够的感性认识，在此基础上学习电路的基本知识。另外，学生第一次做电路实验，要注意对学生连接电路进行规范训练，让学生养成良好的实验习惯。教学目标1知道电路的组成，知道通路、开路和短路。 2会连接简单的电路，并能画出电路图。 3知道电路的两种连接方式：串联或并联。4.会连接简单的串、并联电路。5. 能识别串联和并联的电路，会画出串联和并联电路图。重、难点重点：电路连接的两种基本方式：串联和并联；电路图。难点：短路及其危害；根据实物图或电路图判别用电器的连接方式。器材准备 两节干电池、开关一个、灯泡两个，导线若干、示教板（插件）、教学用软件（初中电学实验室）。教学过程一引入新课展示生活中的一些电路和跟电有关的精彩画面。上网搜索生活中有关电器线路板，展示电的路径。对电路知识的学习，我们从最简单的电路入手。利用学生喜欢动手的特点，让学生在实际操作思考、交流，使小灯泡亮起来，体验到成功的快乐。！二进行新课（一）认识电路活动一：怎样使一个小灯泡发光？ 明确任务：让灯泡亮起来，并用开关控制灯泡。注意事项：切不可用导线直接把电池两端连接在一起；连接电路时，先断开开关，待连接完毕、检查无误后再合上开关。裸线接线方法介绍。学生实验，教师指导。电路连好后，让学生代表上台展示自己连接的电路。引导学生观察电路，思考各元件的作用，共同总结电路的组成：电源、用电器、开关、导线。指出各元件的作用：“接触不良”是电路连接中常见的故障，教学中教师应帮助学生找原因，排除故障，提高学生的实验能力。用电器：利用电来工作。 电源：供电；开关：控制电路通断；导线：连接电路，形成电流的路径；电路：用导线把电源、用电器、开关等连接起来组成的电的路径。(二)通路、开路和短路1结合学生连接的电路介绍通路和开路。2短路教学：（1）用一根导线，在发光的小灯泡两端迅速试触，观察到的现象： 灯泡熄灭。（2）分析小灯泡熄灭的原因。（3）短路及其危害：短路：导线不经过用电器直接跟电源两极连接的电路，叫短路。展示家庭电路因短路而引燃导线绝缘皮的图片。强调：做实验时，一定要避免短路； 家庭用电时也要注意防止短路。(三)怎样画电路图简单的电路，我们可以很容易看清它的连接情况。但是一些复杂的电路（如电视机的线路板，出示实物），我们很难掌握它的连接情况。为此我们使用专门的符号代替元件，用画图的方式表示电路的组成。 引入：你能不能用简便明了的方法，把刚才连接的电路画下来？ 1.阅读教材有关内容，了解几种常见电路元件的符号，以及画电路图的基本方法。2.尝试画出活动1中所连电路的电路图。3.结合学生画的电路图说明注意事项：用统一规定的符号；连线要横平竖直；线路要简洁、整齐、美观。练习:画出下图所示电路的电路图。 上面电路中连接有两个小灯泡，是怎样连接的，能同时发光吗？还有其它连接方法吗？（四）电路的连接方式1活动2： 怎样使两个灯同时发光？提出要求：一定让两个灯泡同时发光；想出其它连接方式；把连接成功的电路，用电路图的形式记录下来。学生活动。实验完毕，几个有代表性的串联电路和并联电路，让共同合作两位同学上台，演示自己所连电路，并把电路图画在黑板上。实验软件效果不错，有机会推荐给全市的同行们。而且还便于学生在家学习使用。2串联与并联接法 3串联电路、并联电路的区别根据学生的交流，进行总结（教师可以补充、演示）：串联电路并联电路连接方式用电器顺次连接用电器并列连接有无分支只有一条路径至少两条支路4探究串联电路、并联电路中开关的作用 （1）在串联电路中，把开关的位置改变了，它的作用是否改变？开关控制整个电路（2）在并联电路中，开关的作用又如何呢？干路开关控制整个电路，支路开关只控制本支路。关于电路的识别与连接方法，最好补充一讲，分析、训练如何根据电路图连实物，如何实物图画电路图。这对后面教学有利。利用软件演示：串联与并联电路中，用电器的工作特点：能否独立工作。小结1简单电路的组成及各元器件的作用； 2. 通路、开路和短路；3. 画电路图的要求； 4. 电路的连接与识别方法。 练习设计1如图所示的四个电路，正确的是 （ ）2. 学了电路后，小明注意观察生活中的一些电路，经过分析思考，做出以下判断，其中不正确的是 （ ）A厨房中的抽油烟机里有照明灯和电动机，它们有时同时工作，有时只有电动机单独工作，它们一定是并联的B节日里装饰用的小彩灯，任何一个灯泡坏了，其他的灯泡都不能正常工作，这些小彩灯是串联的C马路两旁的路灯，晚上同时亮，早上同时灭，它们是串联的D一般家庭中都要安装几盏照明灯和其它用电器，使用时互不影响，它们是并联的3如图所示，电冰箱的门框上有一个通过冰箱门来控制的开关，开关与弹簧相连。当冰箱门打开时，弹簧伸长，使开关闭合，冰箱内的照明灯发光；当冰箱门关闭时，弹簧被压缩，使开关断开，冰箱内的照明灯熄灭。下列电路图符合要求的是 （ ）4下图是手电筒的结构示意图，请在虚线框内画出它的电路图。 5请根据图(a)所示的电路图，将(b)图中的各电路元件连接成对应的电路（用笔画线作导线）。 6如图所示，在桌面上有两个小灯泡和一个开关，它们的连接电路在桌面下无法看到。小明试了一下，闭合开关时两灯泡都发光，断开开关时，两灯泡同时熄灭。怎样判断这两个小灯泡是串联的还是并联的？请写出你的判断方法。7冲洗照片用的“曝光箱”内有红、白两个灯泡，箱外有两个开关S1、S2。根据需要，当先闭合S1时只有红灯L1发光，再闭合S2时红灯L1和白灯L2均发光；并且只要S1断开（即使S2接通），各灯均不能发光。根据上述要求，请画出你设计的电路图。
