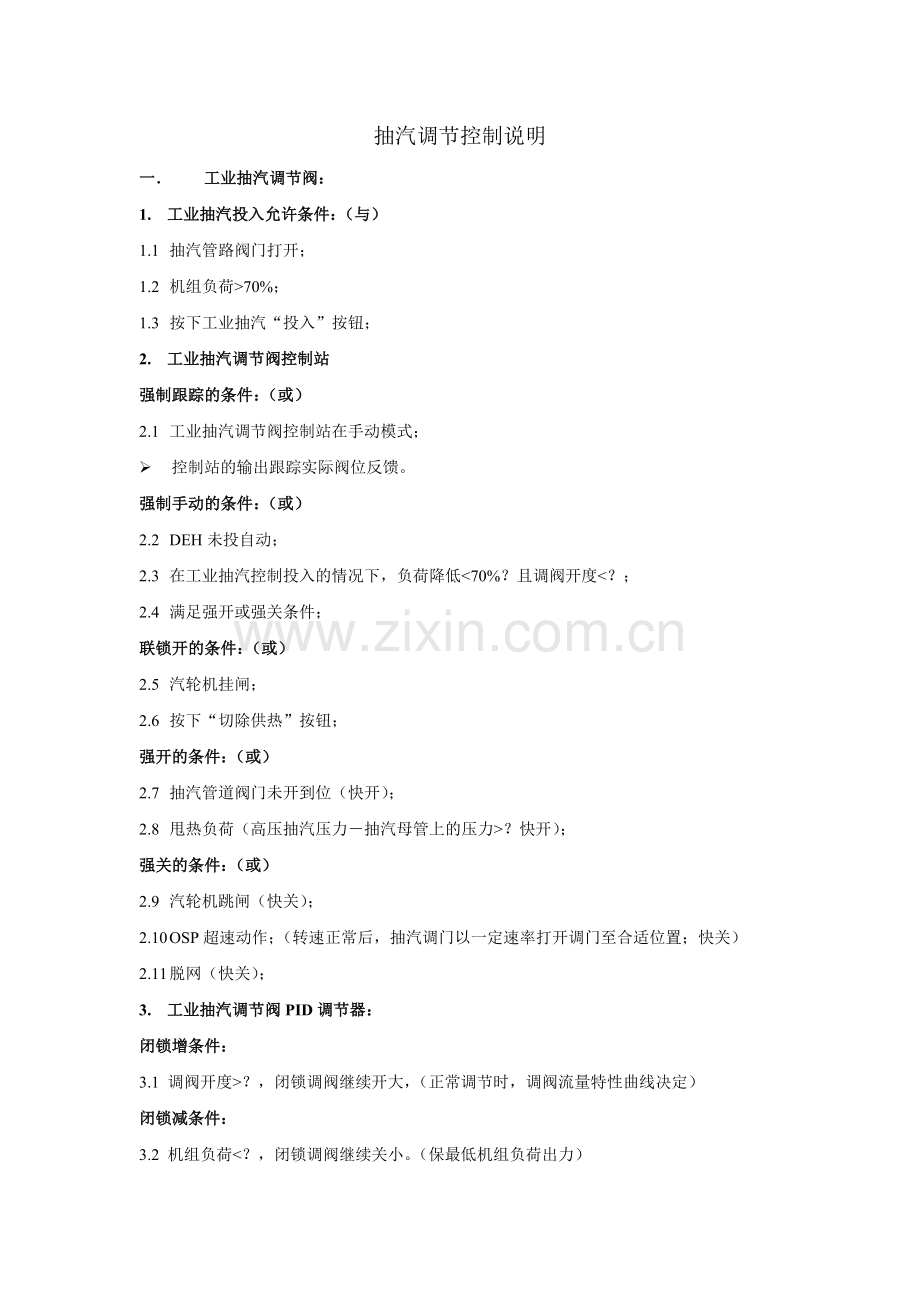

抽汽调节控制说明
一． 工业抽汽调节阀：
1. 工业抽汽投入允许条件：（与）
1.1 抽汽管路阀门打开；
1.2 机组负荷>70%；
1.3 按下工业抽汽“投入”按钮；
2. 工业抽汽调节阀控制站
强制跟踪的条件：（或）
2.1 工业抽汽调节阀控制站在手动模式；
Ø 控制站的输出跟踪实际阀位反馈。
强制手动的条件：（或）
2.2 DEH未投自动；
2.3 在工业抽汽控制投入的情况下，负荷降低<70%？且调阀开度<？；
2.4 满足强开或强关条件；
联锁开的条件：（或）
2.5 汽轮机挂闸；
2.6 按下“切除供热”按钮；
强开的条件：（或）
2.7 抽汽管道阀门未开到位（快开）；
2.8 甩热负荷（高压抽汽压力－抽汽母管上的压力>？快开）；
强关的条件：（或）
2.9 汽轮机跳闸（快关）；
2.10 OSP超速动作；（转速正常后，抽汽调门以一定速率打开调门至合适位置；快关）
2.11 脱网（快关）；
3. 工业抽汽调节阀PID调节器：
闭锁增条件：
3.1 调阀开度>？，闭锁调阀继续开大，（正常调节时，调阀流量特性曲线决定）
闭锁减条件：
3.2 机组负荷<？，闭锁调阀继续关小。（保最低机组负荷出力）

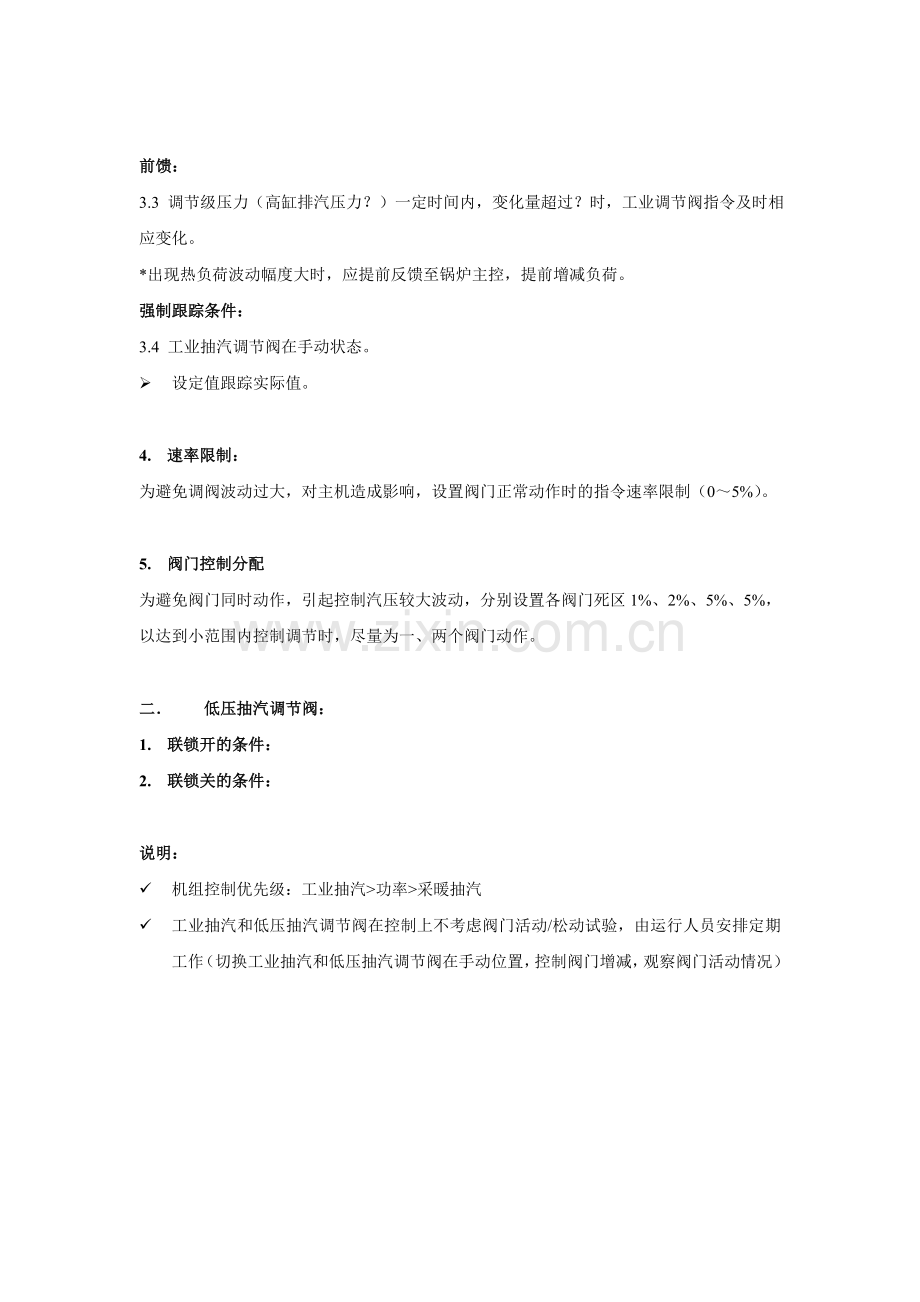

前馈：
3.3 调节级压力（高缸排汽压力？）一定时间内，变化量超过？时，工业调节阀指令及时相应变化。
*出现热负荷波动幅度大时，应提前反馈至锅炉主控，提前增减负荷。
强制跟踪条件：
3.4 工业抽汽调节阀在手动状态。
Ø 设定值跟踪实际值。

4. 速率限制：
为避免调阀波动过大，对主机造成影响，设置阀门正常动作时的指令速率限制（0～5%）。

5. 阀门控制分配
为避免阀门同时动作，引起控制汽压较大波动，分别设置各阀门死区1%、2%、5%、5%，以达到小范围内控制调节时，尽量为一、两个阀门动作。

二． 低压抽汽调节阀：
1. 联锁开的条件：
2. 联锁关的条件：

说明：
ü 机组控制优先级：工业抽汽>功率>采暖抽汽
ü 工业抽汽和低压抽汽调节阀在控制上不考虑阀门活动/松动试验，由运行人员安排定期工作（切换工业抽汽和低压抽汽调节阀在手动位置，控制阀门增减，观察阀门活动情况）
