实验七 多区域OSPF路由配置
一、实验目的：
1. 了解OSPF的区域划分；
2. 理解环回接口的作用
3. 掌握多区域OSPF路由配置方法；
二、实验环境：
本实验在PC机上利用模拟软件进行操作，需要的设备有：PC机，思科路由模拟软件Packet Tracer V5.2。
三、实验内容：
1. 配置路由器接口的IP地址；
2. 在路由器中配置多区域OSPF。
四、实验步骤：
1. 规划如下的网络拓扑
Area 0
Area 3
Area 2
Area 1

2. 配置路由器接口的IP地址

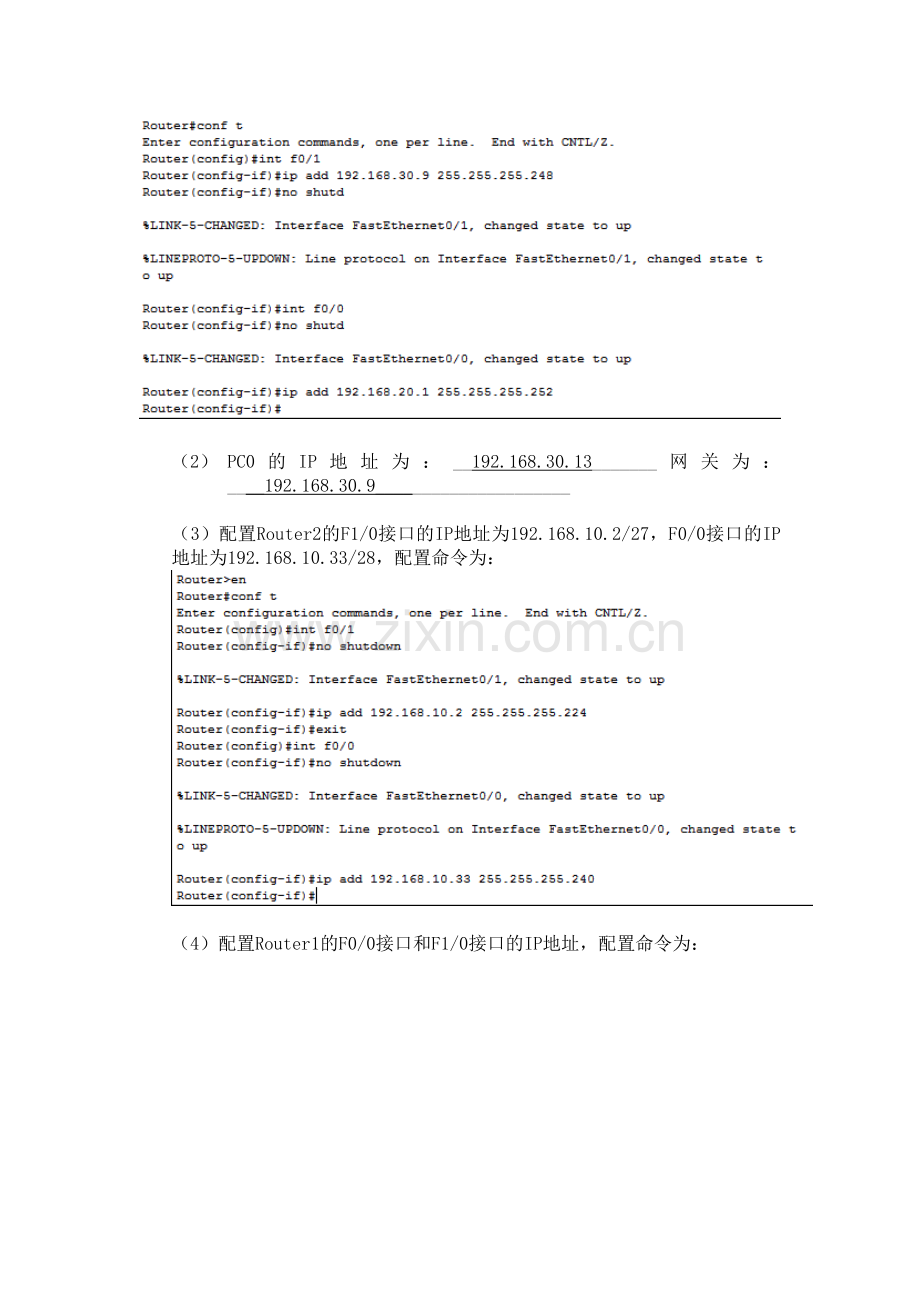

（1） 配置Router0的F1/0接口的IP地址为192.168.30.9/29，F0/0接口的IP地址为192.168.20.1/30，配置命令为：

（2） PC0的IP地址为：__192.168.30.13_______网关为：____192.168.30.9_____________________

（3）配置Router2的F1/0接口的IP地址为192.168.10.2/27，F0/0接口的IP地址为192.168.10.33/28，配置命令为：

（4）配置Router1的F0/0接口和F1/0接口的IP地址，配置命令为：

（5）在Router1中配置一个环回接口Loopback 0，其IP地址为192.168.40.1/24，配置命令为：

3. 配置多区域OSPF
（1）按照步骤1中的网络拓扑图划分区域，配置命令为：
Router 0:

Router 1:

Router 2:

（2）查看Router0 的路由表，记录结果，与单区域OSPF路由器的路由表相比，有何不同？

（3）测试PC0到PC1和环回接口L0之间的连通性
