桥梁工程质量验收表格全套.docx

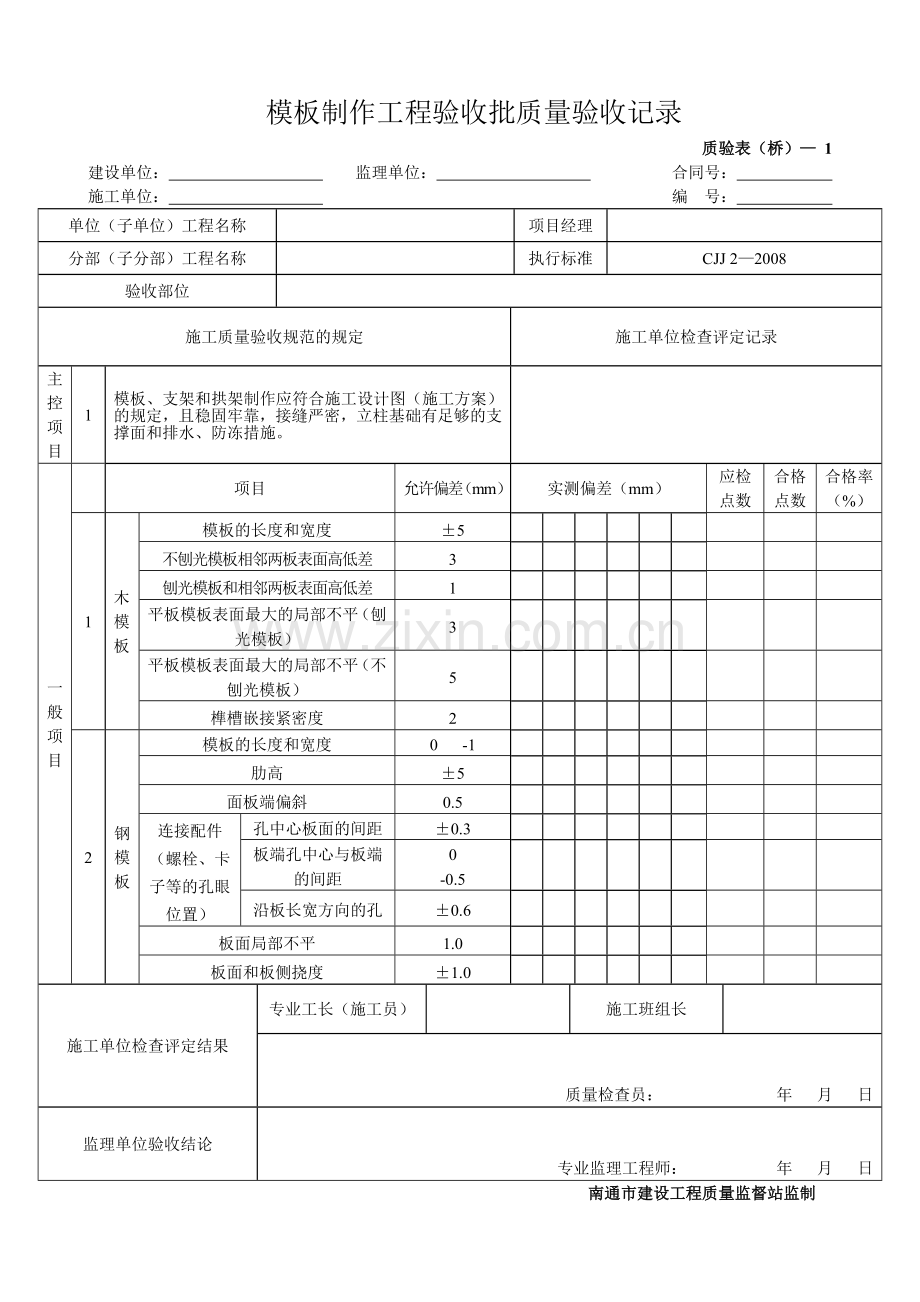

模板制作工程验收批质量验收记录
质验表（桥）— 1
建设单位： 监理单位： 合同号：
施工单位： 编 号：
单位（子单位）工程名称

项目经理

分部（子分部）工程名称

执行标准
CJJ 2—2008
验收部位

施工质量验收规范的规定
施工单位检查评定记录
主控项目
1
模板、支架和拱架制作应符合施工设计图（施工方案）的规定，且稳固牢靠，接缝严密，立柱基础有足够的支撑面和排水、防冻措施。

一般项目

项目
允许偏差（mm）
实测偏差（mm）
应检
点数
合格
点数
合格率
（%）
1
木模板
模板的长度和宽度
±5

不刨光模板相邻两板表面高低差
3

刨光模板和相邻两板表面高低差
1

平板模板表面最大的局部不平（刨光模板）
3

平板模板表面最大的局部不平（不刨光模板）
5

榫槽嵌接紧密度
2

2
钢模板
模板的长度和宽度
0 -1

肋高
±5

面板端偏斜
0.5

连接配件（螺栓、卡子等的孔眼位置）
孔中心板面的间距
±0.3

板端孔中心与板端的间距
0
-0.5

沿板长宽方向的孔
±0.6

板面局部不平
1.0

板面和板侧挠度
±1.0

施工单位检查评定结果
专业工长（施工员）

施工班组长

质量检查员： 年 月 日
监理单位验收结论

专业监理工程师： 年 月 日
南通市建设工程质量监督站监制

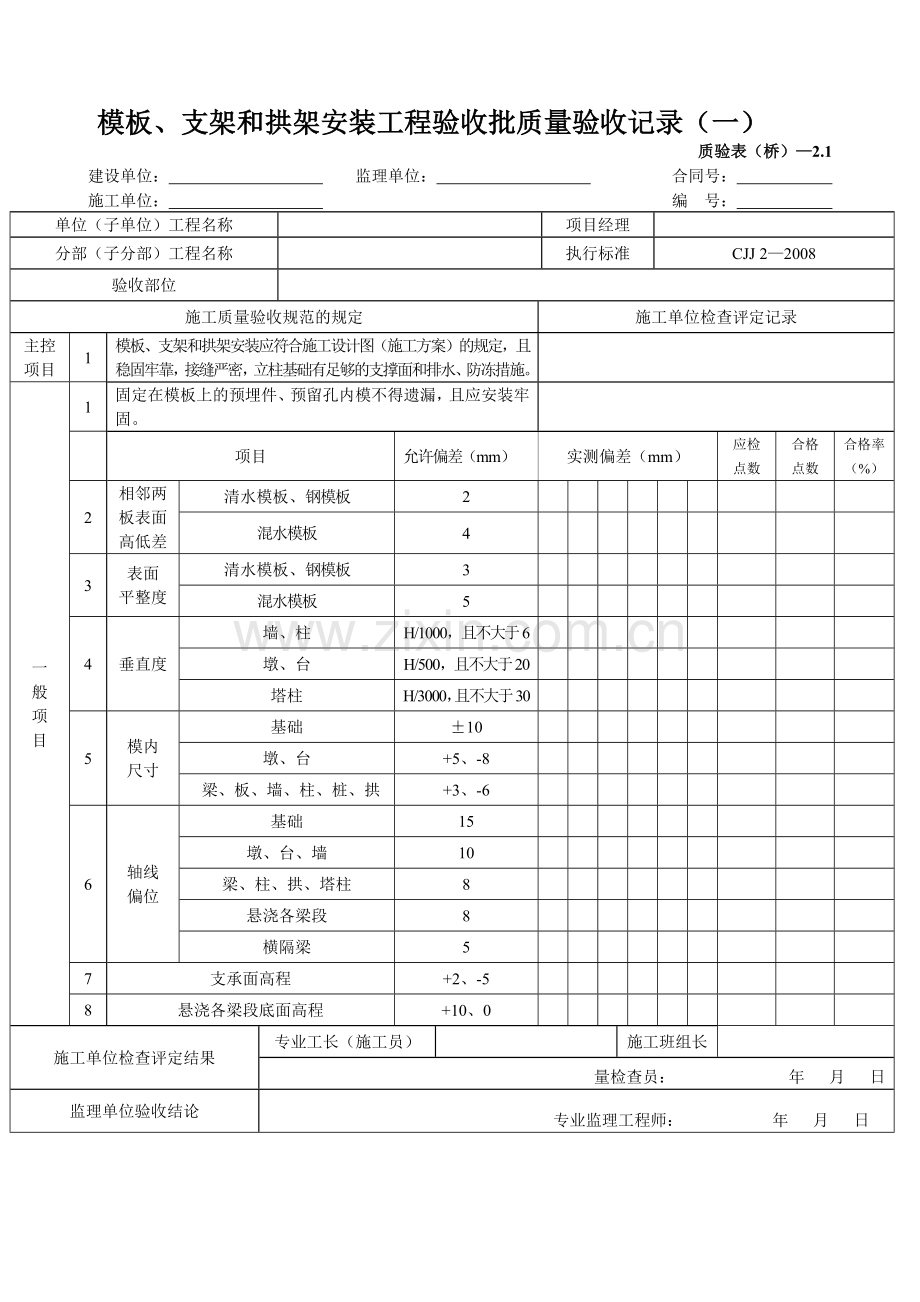

模板、支架和拱架安装工程验收批质量验收记录（一）
质验表（桥）—2.1
建设单位： 监理单位： 合同号：
施工单位： 编 号：
单位（子单位）工程名称

项目经理

分部（子分部）工程名称

执行标准
CJJ 2—2008
验收部位

施工质量验收规范的规定
施工单位检查评定记录
主控项目
1
模板、支架和拱架安装应符合施工设计图（施工方案）的规定，且稳固牢靠，接缝严密，立柱基础有足够的支撑面和排水、防冻措施。

一
般
项
目
1
固定在模板上的预埋件、预留孔内模不得遗漏，且应安装牢固。

项目
允许偏差（mm）
实测偏差（mm）
应检
点数
合格
点数
合格率
（%）
2
相邻两板表面高低差
清水模板、钢模板
2

混水模板
4

3
表面
平整度
清水模板、钢模板
3

混水模板
5

4
垂直度
墙、柱
H/1000，且不大于6

墩、台
H/500，且不大于20

塔柱
H/3000，且不大于30

5
模内
尺寸
基础
±10

墩、台
+5、-8

梁、板、墙、柱、桩、拱
+3、-6

6
轴线
偏位
基础
15

墩、台、墙
10

梁、柱、拱、塔柱
8

悬浇各梁段
8

横隔梁
5

7
支承面高程
+2、-5

8
悬浇各梁段底面高程
+10、0

施工单位检查评定结果
专业工长（施工员）

施工班组长

量检查员： 年 月 日
监理单位验收结论
专业监理工程师： 年 月 日

模板、支架和拱架安装工程验收批质量验收记录（二）
质验表（桥）—2.2
建设单位： 监理单位： 合同号：
施工单位： 编 号：
单位（子单位）工程名称

项目经理

分部（子分部）工程名称

执行标准
CJJ 2—2008
验收部位

施工质量验收规范的规定
施工单位检查评定记录

一
般
项
目

项目
允许偏差（mm）
实测偏差（mm）
应检
点数
合格
点数
合格率
（%）
9
预埋件
支座板、锚垫板、连接板等
位置
5

平面高差
2

螺栓、锚筋等
位置
3

外露长度
±5

10
预留孔洞
预应力筋孔道位置（梁端）
5

其他
位置
8

孔径
+10、0

11
梁底模拱度
+5、-2

12
对角线差
板
7

墙板
5

桩
3

13
侧向弯曲
板、拱肋、桁架
L/1500

柱、桩
L/1000，且不大于10

梁
L/2000，且不大于10

14
支架、拱架
纵轴线的平面偏位
L/2000，且不大于30

15
拱架高程
+20、-10

施工单位检查评定结果
专业工长（施工员）

施工班组长

质量检查员： 年 月 日
监理单位验收结论

专业监理工程师： 年 月 日

钢筋加工工程验收批质量验收记录
质验表（桥）—3
建设单位： 监理单位： 合同号：
施工单位： 编 号：
单位（子单位）工程名称

项目经理

分部（子分部）工程名称

执行标准
CJJ 2—2008
验收部位

施工质量验收规范的规定
施工单位检查评定记录

主控项目
1
钢筋、焊条的品种、牌号、规格和技术性能必须符合国家现行标准规定和设计要求。

2
钢筋进场时，必须按批抽取试件做力学性能和工艺性能试验，其质量必须符合国家现行标准的规定。

3
当钢筋出现脆断、焊接性能不良或力学性能显著不正常等现象时，应对该批钢筋进行化学成分检验或其他专项检验。

4
受力钢筋弯制和未端弯钩均应符合设计要求，设计未规定时，其尺寸应符合表6.2.3的规定

5
箍筋未端弯钩的形式应符合设计要求,设计无规定时，可按表6.2.4所示形式加工

6
钢筋的连接形式必须符合设计要求

7
钢筋宜在常温状态下弯制，不宜加热。钢筋宜从中部开始逐步向两端弯制，弯钩应一次弯成。

8
钢筋焊接接头质量应符合国家现行标准《钢筋焊接及验收规程》JGJ18的规定和设计要求。

一般项目
1
钢筋表面不得有裂纹、结疤、折叠、锈蚀和油污，钢筋焊接接头表面不得有夹渣、焊瘤。

项目
允许偏差（mm）
实测偏差（mm）
应检
点数
合格
点数
合格率
（%）
2
受力钢筋顺长度方向全长
净尺寸
±10

3
弯起钢筋的弯折
±20

4
箍筋内净尺寸
±5

施工单位检查评定结果
专业工长（施工员）

施工班组长

质量检查员： 年 月 日
监理单位验收结论
专业监理工程师： 年 月 日

钢筋网工程验收批质量验收记录
质验表（桥）—4
建设单位： 监理单位： 合同号：
施工单位： 编 号：
单位（子单位）工程名称

项目经理

分部（子分部）工程名称

执行标准
CJJ 2—2008
验收部位

施工质量验收规范的规定
施工单位检查评定记录

主控项目
1
钢筋、焊条的品种、牌号、规格和技术性能必须符合国家现行标准规定和设计要求。

2
钢筋进场时，必须按批抽取试件做力学性能和工艺性能试验，其质量必须符合国家现行标准的规定。

3
钢筋焊接接头质量应符合国家现行标准《钢筋焊接及验收规程》JGJ18的规定和设计要求。

4
钢筋的连接形式必须符合设计要求。

5

6

一般项目
1
钢筋表面不得有裂纹、结疤、折叠、锈蚀和油污，钢筋焊接接头表面不得有夹渣、焊瘤。

项目
允许偏差（mm）
实测偏差（mm）
应检
点数
合格
点数
合格率
（%）
2
网的长、宽
±10

3
网眼尺寸
±10

4
网眼对角线差
15

施工单位检查评定结果
专业工长（施工员）

施工班组长

质量检查员： 年 月 日
监理单位验收结论

专业监理工程师： 年 月 日
南通市建设工程质量监督站监制

钢筋成形和安装工程验收批质量验收记录
质验表（桥）— 5
建设单位： 监理单位： 合同号：
施工单位： 编 号：
单位（子单位）工程名称

项目经理

分部（子分部）工程名称

执行标准
CJJ 2—2008
验收部位

施工质量验收规范的规定
施工单位检查评定记录

主控项目
1
钢筋、焊条的品种、牌号、规格和技术性能必须符合国家现行标准规定和设计要求。

2
钢筋进场时，必须按批抽取试件做力学性能和工艺性能试验，其质量必须符合国家现行标准的规定。

3
受力钢筋弯制和未端弯钩均应符合设计要求，设计未规定时，其尺寸应符合表6.2.3的规定

4
箍筋未端弯钩的形式应符合设计要求,设计无规定时,可按表6.2.4所示形式加工

5
钢筋焊接接头质量应符合国家现行标准《钢筋焊接及验收规程》JGJ18的规定和设计要求。

6
钢筋的连接形式必须符合设计要求

7
钢筋安装时，其品种、规格、数量、形状，必须符合设计要求。

一般项目
1
预埋件的规格、数量、位置等必须符合设计要求

2
钢筋表面不得有裂纹、结疤、折叠、锈蚀和油污，钢筋焊接接头表面不得有夹渣、焊瘤。

项目
允许偏差（mm）
实测偏差（mm）
应检
点数
合格
点数
合格率
（%）
3
受力钢筋间距
两排以上排距
±5

同排
梁板、拱肋
±10

基础、墩台、柱
±20

灌注桩
±20

4
箍筋、横向水平筋、螺旋筋间距
±10

5
钢筋骨架尺寸
长
±10

宽、高或直径
±5

6
弯起钢筋位置
±20

7
钢筋保护层厚度
墩台、基础
±10

梁、柱、桩
±5

板、墙
±3

施工单位检查评定结果
专业工长（施工员）

施工班组长

质量检查员： 年 月 日
监理单位验收结论

专业监理工程师： 年 月 日
南通市建设工程质量监督站监制
混凝土工程验收批质量验收记录
质验表（桥）—6
建设单位： 监理单位： 合同号：
施工单位： 编 号：
单位（子单位）工程名称

项目经理

分部（子分部）工程名称

执行标准
CJJ 2—2008
验收部位

施工质量验收规范的规定
施工单位检查评定记录
主控项目
1
水泥进场除全数检验合格证和出厂检验报告外，应对其强度、细度、安定性和凝固时间抽样复验。

2
混凝土外加剂除全数检验合格证和出厂检验报告外，应对其减水率、凝结时间差、抗压强度比抽样检验。

3
混凝土配合比设计应符合本规范第7.3节规定.

4
混凝土强度等级应按现行国家标准《混凝土强度检验评定标准》GBJ107的规定检验评定，其结果必须符合设计要求。

5
抗冻混凝土应进行抗冻性能试验，抗渗混凝土应进行抗渗性能试验。

一般项目
1
混凝土掺用的矿物掺合料除全数检验合格证和出厂检验报告外，应对其细度、含水率、抗压强度比等项目抽检检验。

2
对细骨料，应抽样检验其颗粒级配、细度模数、含泥量及规定要求的检验项，并应符合《普通混凝土用砂、石质量及检验方法标准》JGJ52的规定。

3
对粗骨料，应抽样检验其颗粒级配、压碎值指标、针片状颗粒含量及规定要求的检验项，并应符合《普通混凝土用砂、石质量及检验方法标准》JGJ52的规定。

4
当拌制混凝土用水采用非饮用水源时，应进行水质检测，并应符合国家现行标准《混凝土用水标准》JGJ63的规定。

5
混凝土拌合物的坍落度应符合设计配合比要求。

6

7

施工单位检查评定结果
专业工长（施工员）

施工班组长

质量检查员： 年 月 日
监理单位验收结论
专业监理工程师： 年 月 日
南通市建设工程质量监督站监制

预应力张拉先张法工程验收批质量验收记录
质验表（桥）—7
建设单位： 监理单位： 合同号：
施工单位： 编 号：
单位（子单位）工程名称

项目经理

分部（子分部）工程名称

执行标准
CJJ 2—2008
验收部位

施工质量验收规范的规定
施工单位检查评定记录
主控项目
1
混凝土质量检验应符合本规范第7.13节有关规定。

2
预应力筋进场检验应符合本规范第8.1.2条规定。

3
预应力筋用锚具、夹具和连接器进场检验应符合本规范第8.1.3条规定。

4
预应力筋的品种、规格、数量必须符合设计要求。

5
预应力筋张拉和放张时，混凝土强度必须符合设计规定；设计无规定时，不行低于设计强度的75%。

6
孔道压浆的水泥浆强度必须符合设计规定，压浆时排气孔、排水孔应有水泥浓浆溢出。

7
锚具的封闭保护应符合本规范第8.4.8条第8款的规定。

项目
允许偏差（mm）
实测偏差（mm）
应检
点数
合格
点数
合格率
（%）
8
钢丝、钢绞线先张法
镦头钢丝同束长度相对差
束长＞20m
L/5000，且不大于5

束长6~20m
L/3000，且不大于4

束长＜6m
2

张拉应力值
符合设计要求

张拉伸长值
±6%

断丝数
不超过总数的1%

9
钢筋先张法
接头在同一平面内的轴线偏位
2，且不大于1/10直径

中心偏位
4%短边，且不大于5

张拉应力值
符合设计要求

张拉伸长率
±6%

一般项目
1
预应力筋使用前应进行外观质量检查，不得有弯折，表面不得有裂纹、毛刺、机械损伤、氧化铁锈、油污等。

2
预应力筋用锚具、夹具和连接器使用前应进行外观质量检查，表面不行有裂纹、机械损伤、锈蚀、油污等。

3
预应力混凝土用金属螺旋管使用前应按国家现行标准《预应力混凝土用金属螺旋管》JG/T3013的规定进行检验。

4
锚固阶段张拉端预应力筋的内缩量，应符合本规范第8.4.6条规定。

施工单位检查评定结果
专业工长（施工员）

施工班组长

质量检查员： 年 月 日
监理单位验收结论
专业监理工程师： 年 月 日
南通市建设工程质量监督站监制

预应力张拉后张法工程验收批质量验收记录
质验表（桥）—8
建设单位： 监理单位： 合同号：
施工单位： 编 号：
单位（子单位）工程名称

项目经理

分部（子分部）工程名称

执行标准
CJJ 2—2008
验收部位

施工质量验收规范的规定
施工单位检查评定记录
主控项目
1
混凝土质量检验应符合本规范第7.13节有关规定。

2
预应力筋进场检验应符合本规范第8.1.2条规定。

3
预应力筋用锚具、夹具和连接器进场检验应符合本规范第8.1.3条规定。

4
预应力筋的品种、规格、数量必须符合设计要求。

5
预应力筋张拉和放张时，混凝土强度必须符合设计规定；设计无规定时，不行低于设计强度的75%。

6
孔道压浆的水泥浆强度必须符合设计规定，压浆时排气孔、排水孔应有水泥浓浆溢出。

7
锚具的封闭保护应符合本规范第8.4.8条第8款的规定。

项目
允许偏差（mm）
实测偏差（mm）
应检
点数
合格
点数
合格率
（%）
8
钢筋后张法
管道坐标
梁长方向
30

梁高方向
10

管道间距
同排
10

上下排
10

张拉应力值
符合设计要求

张拉伸长率
±6%

断丝滑丝数
钢束
每束一丝，且每断面不超过钢丝总数的1%

钢筋
不允许

一般项目
1
预应力筋使用前应进行外观质量检查，不得有弯折，表面不得有裂纹、毛刺、机械损伤、氧化铁锈、油污等。

2
预应力筋用锚具、夹具和连接器使用前应进行外观质量检查，表面不行有裂纹、机械损伤、锈蚀、油污等。

3
预应力混凝土用金属螺旋管使用前应按国家现行标准《预应力混凝土用金属螺旋管》JG/T3013的规定进行检验。

4
锚固阶段张拉端预应力筋的内缩量，应符合本规范第8.4.6条规定。

施工单位检查评定结果
专业工长（施工员）

施工班组长

质量检查员： 年 月 日
监理单位验收结论
专业监理工程师： 年 月 日
南通市建设工程质量监督站监制

砌体工程验收批质量验收记录
质验表（桥）—9
建设单位： 监理单位： 合同号：
施工单位： 编 号：
单位（子单位）工程名称

项目经理

分部（子分部）工程名称

执行标准
CJJ 2—2008
验收部位

施工质量验收规范的规定
施工单位检查评定记录
主控项目
1
石材的技术性能和混凝土砌块的强度等级应符合设计要求。

2
砂、水泥、水和外加剂的质量检验应符合本规范第7.13节的有关规定。

3
砂浆的强度等级必须符合设计要求。

4
砂浆的饱满度应达到80%以上。

一般项目
1
砌体必须分层砌筑，灰缝均匀，缝宽符合要求，咬槎紧密，严禁通缝。

2
预埋件、泄水孔、滤层、防水设施、沉降缝等应符合设计规定。

项目
允许偏差（mm）
实测偏差（mm）
应检
点数
合格
点数
合格率
（%）
3
表面砌缝宽度
浆砌片石
≤40

浆砌快石
≤30

浆砌料石
15~20

4
三块石料相接处的空隙
≤70

5
两层间坚向错缝
≥80

施工单位检查评定结果
专业工长（施工员）

施工班组长

质量检查员： 年 月 日
监理单位验收结论

专业监理工程师： 年 月 日
南通市建设工程质量监督站监制
基坑开挖工程检验批质量验收记录
质验表（桥）—10
建设单位： 监理单位： 合同号：
施工单位： 编 号：
单位（子单位）工程名称

项目经理

分部（子分部）工程名称

执行标准
CJJ 2-2008
验收部位

施工质量验收规范的规定
施工单位检查评定记录
主控项目
1
地基承载力应按本规范第10.1.7条规定进行检验，确定符合设计要求

2
地基处理应符合专项处理方案要求，处理后的地基必须满足设计要求

一
般
项
目
1
基坑开挖允许偏差应符合表10.7.2-1的规定

项 目
允许偏差（mm）
实测偏差（mm）
应检
点数
合格
点数
合格率
（%）
2
基底高程
土方
0
－20

石方
＋50
－200

3
轴线偏位
50

4
基坑尺寸
不小于设计规范

施工单位检查评定结果
专业工长（施工员）

施工班组长

质量检查员： 年 月 日
监理单位验收结论

专业监理工程师： 年 月 日
南通市建设工程质量监督站监制
现浇混凝土基础工程检验批质量验收记录
质验表（桥）—11
建设单位： 监理单位： 合同号：
施工单位： 编 号：
单位（子单位）工程名称

项目经理

分部（子分部）工程名称

执行标准
CJJ2-2008
验收部位

施工质量验收规范的规定
施工单位检查评定记录
一
般
项
目
1
现浇混凝土基础允许偏差应符合表10.7.2-3的要求

2
基础表面不得有孔洞、露筋

项 目
允许偏差（mm）
偏 差 值
应检
点数
合格
点数
合格率
（%）
3
断面尺寸
长
±20

宽

4
顶面高程
±10

5
基础厚度
＋10
0

6
轴线偏位
15

施工单位检查评定结果
专业工长（施工员）

施工班组长

质量检查员： 年 月 日
监理单位验收结论

专业监理工程师： 年 月 日
南通市建设工程质量监督站监制

砌体基础工程检验批质量验收记录
质验表（桥）—12
建设单位： 监理单位： 合同号：
施工单位： 编 号：
单位（子单位）工程名称

项目经理

分部（子分部）工程名称

执行标准
CJJ2-2008
验收部位

施工质量验收规范的规定
施工单位检查评定记录

一
般
项
目
1
砌体基础的质量检验应符合本规范第10.7.1条规定，砌体基础允许偏差应符合表10.7.2-4的要求。

项 目
允许偏差（mm）
实测偏差（mm）
应检
点数
合格
点数
合格率
（%）
2
顶面高程
±25

3
基础厚度
片石
＋30
0

料石、砌块
＋15
0

4
轴线偏位
15

施工单位检查评定结果
专业工长（施工员）

施工班组长

质量检查员： 年 月 日
监理单位验收结论

专业监理工程师： 年 月 日
南通市建设工程质量监督站监制

钢筋混凝土和预应力混凝土桩的预制工程检验批质量验收记录
质验表（桥）—13
建设单位： 监理单位： 合同号：
施工单位： 编 号：
单位（子单位）工程名称

项目经理

分部（子分部）工程名称

执行标准
CJJ2-2008
验收部位

施工质量验收规范的规定
施工单位检查评定记录
主控项目
1
桩表面不得出现孔洞、露筋和受力裂缝

一
般
项
目
实心桩
1
钢筋混凝土和预应力混凝土桩的预制允许偏差应符合表10.7.3-1的规定。

2
桩身表面无蜂窝、麻面和超过0.15mm的收缩裂缝。小于0.15mm的横向裂缝长度，方桩不得大于边长或短边长的1／3，管桩或多边形桩不得大于直径或对角线的1／3；小于0.15 mm的纵向裂缝长度，方桩不得大于边长或短边长的1.5倍,管桩或多边形桩不得大于直径对角线的1.5倍。

项 目
允许偏差（mm）
实测偏差（mm）
应检
点数
合格
点数
合格率
（%）
3
横截面边长
±5

4
长度
±50

5
桩尖对中轴线的倾斜
10

6
桩轴线的弯曲矢高
≤0.1%桩长，且不大于20

7
桩顶平面对桩纵轴线的倾斜
≤1%桩径（边长），且不大于3

8
接桩的接头平面与桩轴平面垂直度
0.5%

空心桩
1
内径
不小于设计

2
壁厚
0
－3

3
桩轴线的弯曲矢高
0.2%

施工单位检查评定结果
专业工长（施工员）

施工班组长

质量检查员： 年 月 日
监理单位验收结论

专业监理工程师： 年 月 日
南通市建设工程质量监督站监制
钢管桩工程检验批质量验收记录
质验表（桥）—14
建设单位： 监理单位： 合同号：
施工单位： 编 号：
单位（子单位）工程名称

项目经理

分部（子分部）工程名称

执行标准
CJJ2-2008
验收部位

施工质量验收规范的规定
施工单位检查评定记录
主控项目
1
钢材品种、规格及其技术性能应符合设计要求和相关标准规定。

2
制作焊接质量应符合设计要求和相关标准规定。

一
般
项
目
1
钢筋桩制作允许偏差应符合表10.7.3-2的规定。

项 目
允许偏差（mm）
实测偏差（mm）
应检
点数
合格
点数
合格率
（%）
2
外径
±5

3
长度
＋10
0

4
桩轴线的弯曲矢高
≤1%桩长，且不大于20

5
端部平面度
2

6
端部平面与桩身中心线的倾斜
≤1%桩径，且不大于3

施工单位检查评定结果
专业工长（施工员）

施工班组长

质量检查员： 年 月 日
监理单位验收结论

专业监理工程师： 年 月 日
南通市建设工程质量监督站监制

沉桩工程检验批质量验收记录
质验表（桥）—15
建设单位： 监理单位： 合同号：
施工单位：
