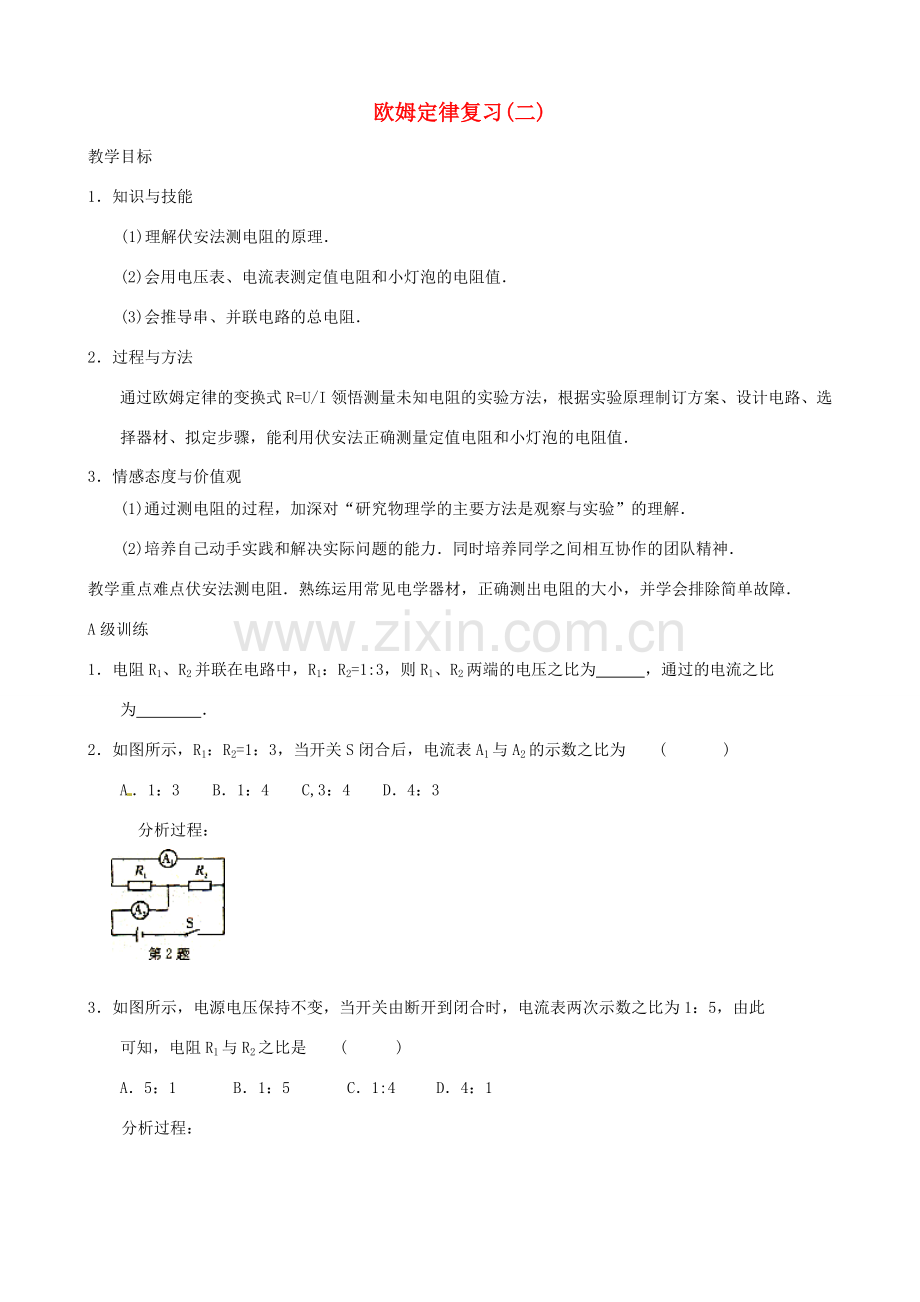

欧姆定律复习(二)
教学目标
1．知识与技能
(1)理解伏安法测电阻的原理．
(2)会用电压表、电流表测定值电阻和小灯泡的电阻值．
(3)会推导串、并联电路的总电阻．
2．过程与方法
通过欧姆定律的变换式R=U/I领悟测量未知电阻的实验方法，根据实验原理制订方案、设计电路、选择器材、拟定步骤，能利用伏安法正确测量定值电阻和小灯泡的电阻值．
3．情感态度与价值观
(1)通过测电阻的过程，加深对“研究物理学的主要方法是观察与实验”的理解．
(2)培养自己动手实践和解决实际问题的能力．同时培养同学之间相互协作的团队精神．
教学重点难点伏安法测电阻．熟练运用常见电学器材，正确测出电阻的大小，并学会排除简单故障．
A级训练
1．电阻R1、R2并联在电路中，R1：R2=1:3，则Rl、R2两端的电压之比为 ，通过的电流之比
为 ．
2．如图所示，R1：R2=1：3，当开关S闭合后，电流表A1与A2的示数之比为 ( )
A．1：3 B．1：4 C,3：4 D．4：3
分析过程：

3．如图所示，电源电压保持不变，当开关由断开到闭合时，电流表两次示数之比为1：5，由此
可知，电阻R1与R2之比是 ( )
A．5：1 B．1：5 C．1:4 D．4：1
分析过程：

4．如图所示，电源电压保持不变，当P由中点向右移动时，电流表A1的示数 ，电流表
A2的示数 ，电压表的示数 ．(选填“变大”、“变小”或“不变”)
分析过程：

5．如图所示电路中，电源电压不变，已知R1=6Ω，R2=4Ω，当Sl和S2都闭合时，电流表A1的 示
数为1A，电流表A的示数为2.5 A，求：
(1)电阻R3的阻值和电压表的示数。
(2)当S1和s2都断开时，电流表A1、A和电压表V的示数．

6．电阻R1、R2串联在电路中，R1、R2两端的电压之比为5：3，若将R1、R2并联在同一电路中，
则R1、R2两端的电压之比为 ，通过R1、R2的电流之比为
B级训练
7．阻值为10 Ω的电阻R1与阻值为25 Ω的电阻R2串联后的总电阻是 ．若通过R1的电流
为0．2 A，则通过电阻R2的电流是 ，R2两端的电压是 ．
8．如图所示的电路中，闭合开关s后，两灯都正常发光，两电表指针都有偏转，示数稳定．已
知电源电压为8 V，灯L1的电阻为16 Ω，灯L2的电阻为12 Ω，则甲电表的示数为 ，乙电表的示数为 ．

9．如图所示，电源电压不变，当开关s闭合，灯泡正常发光，再将滑片P向B端移动，在此过
程中，电流表的读数 ，电压表的读数 ．(选填“变大”、“变小”或“不
变”)
10．如图所示的电路中，R1为定值电阻，R2为滑动变阻器，当变阻器的滑片P由中点向上端滑动 时，电流表和电压表的示数变化情况是( )
A. 电压表的示数不变，电流表的示数变小
B．电压表的示数不变，电流表的示数变大
C．电压表的示数交小，电流表的示数不变 。
D．电压表的示数变大，电流表的示数变小。

11．如图所示的电路中，当开关S闭合，甲、乙两表是电压表时，示数之比U甲：U乙=3：2，
开 关S断开，甲、乙两表都是电流表时，则两表的示数之比码：I甲:I乙为 ( )
A．2：1 B．1:3 C．2:3 D．3：1

12．如图所示电路，灯L1、L2正常发光时的电压分别为2 V、10 V，s1闭合、s2断开，滑动变阻
器滑片置于中点位置时，两灯均正常发光．S2闭合后，移动变阻器滑片使L2仍正常发光时，
下列关于滑片位置和电流表示数的说法正确的是 ( )
A.滑片在中点右侧，电流表示数变小 B．滑片在中点左侧，电流表示数变大
C.滑片在中点右侧，电流表示数不变 D．滑片在中点左侧，电流表示数不变
13．在如图所示的电路中，电源电压保持不变．闭合开关S，电路正常工作．过了一会儿，一个
电表的示数变大，另一个电表的示数变小，则下列判断中正确的是 ( 　　　 )
A.电阻R一定断路 B．灯L可能变亮
C.灯L的亮度可能不变 D．电阻R一定短路
14．在图所示的电路中，电源电压U=4．5 V，且保持不变，电阻Ro=4 Ω，变阻器R1的最大
值为15 Ω，电流表的量程为O～O．6 A，电压表的量程为O～3 V，为了保护电表，变阻器
人电路的阻值范围不能超出 ( )
A．3．5 Ω～8 Ω B．2 Ω～3．5 Ω C．0～8Ω．D.0～3．5 Ω
15．如图所示电路中，忌是O～50 Ω的滑动变阻器，合上开关S后，当滑片移至某一位置时电
压表的示数为6 V，电流表A1、A2的示数分别为O．5 A和2 A．求：
(1)电阻R1的值．(2)如果电流表A1的量程是O～O．6 A，A2的量程为O～3 A，为了使两电表不致损坏，滑动变阻器接人电路的阻值不得小于多少欧姆?

16．在探究导体的导电能力与材料关系的实验时，某小组的同学选取了导电能力不受温度影响
的材料甲和乙，它们的长度、横截面积均相同，分别测出了通过它们的电流与它们两端的电压．记录数据如表1和表2所示．

分析数据发现，每次实验中，通过材料甲的电流与其两端电压的比值I/U都相等，材料乙的比值也相等．同学们把电流与电压的比值I/U叫做“a”．
(1)“a”值越大，表明导体的导电能力越 ．如果把材料乙均匀拉长，其“a”值将(选填“增大”、“减小”或“不变”)．
(2)进一步归纳能得出的结论是：当电压一定时，导体中的电流与“a”的关系是 ．
(3)如果从材料甲、乙中选择一种做输电用的导线，你建议应该选择材料
17．如图所示R1的电阻为20Ω，当开关s闭合后电流表A的示数为2．7 A，电流表A1的示数1．8
求：
(1)电源的电压． (2)电阻R2的电阻值．

18．给你一根电阻丝，弹簧、电流表、开关、定值电阻、 瓷
筒 各一只，导线若干，金属片，电源．请设计一个能通
过电流表示数来比较物体所受重力大小的装置．请画图说
明装置，并说明工作过程．
(1)装置：(2)工作过程：
