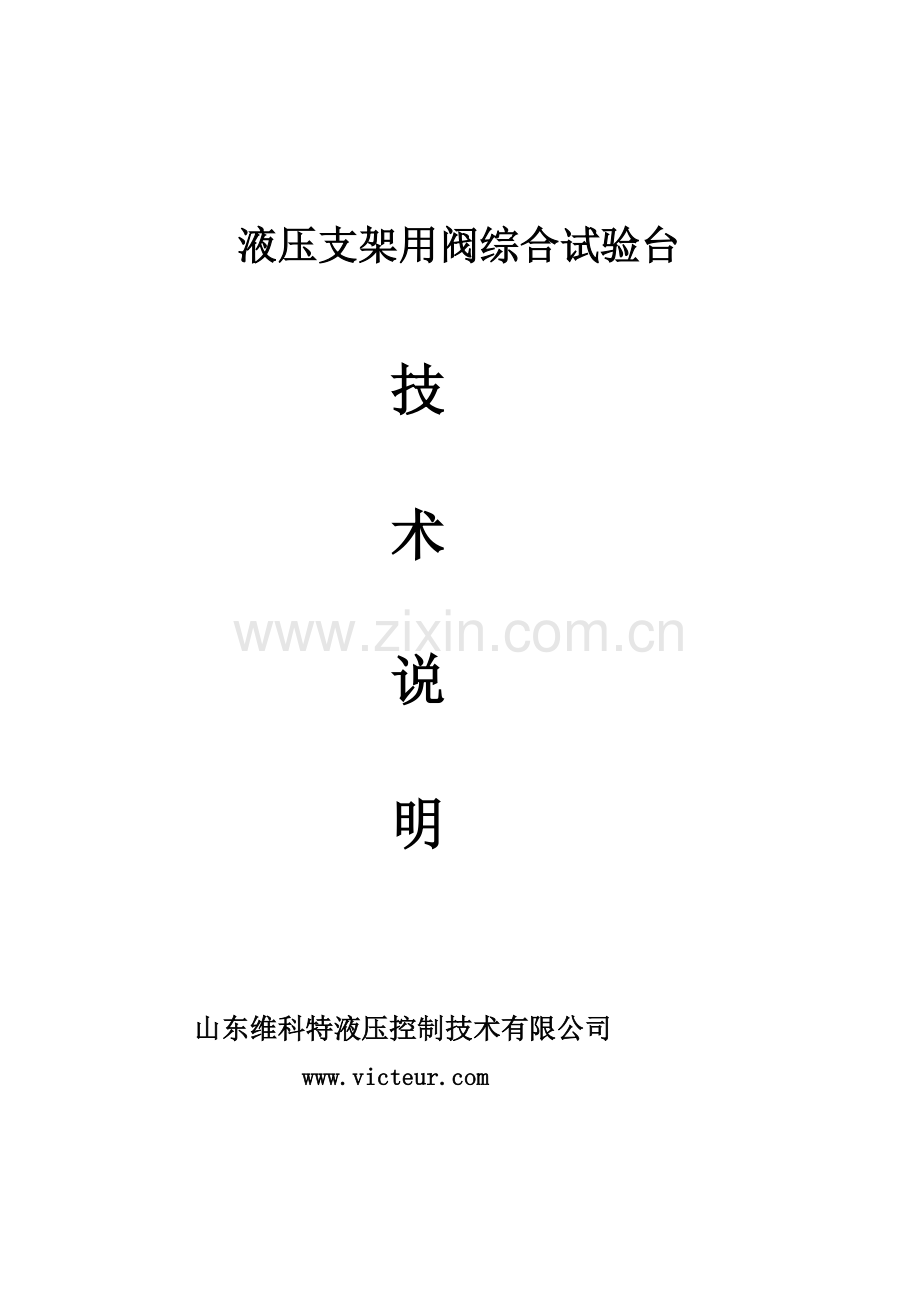

液压支架用阀综合试验台

技

术

说

明

山东维科特液压控制技术有限公司

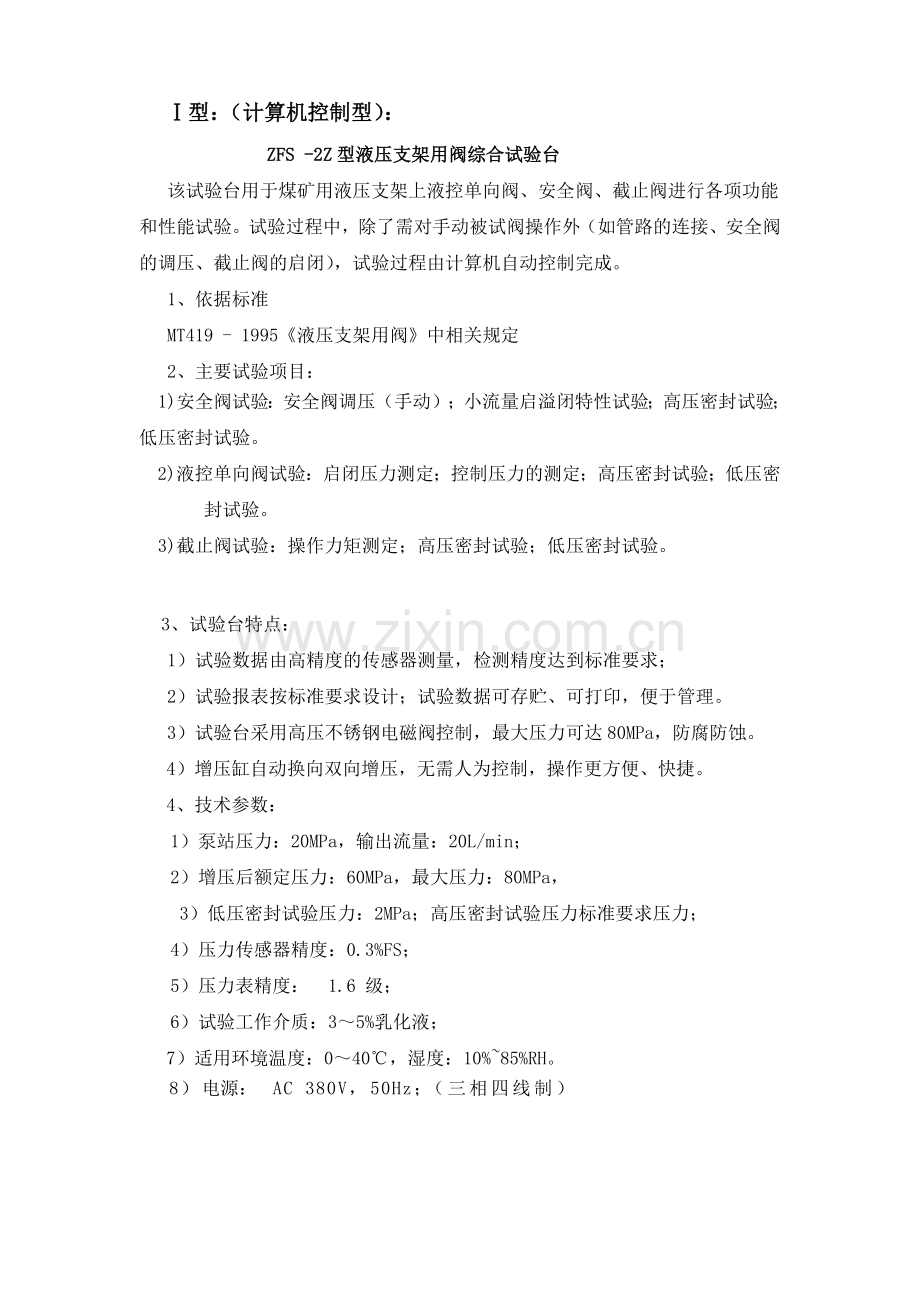

Ⅰ型：（计算机控制型）：
ZFS -2Z型液压支架用阀综合试验台
该试验台用于煤矿用液压支架上液控单向阀、安全阀、截止阀进行各项功能和性能试验。试验过程中，除了需对手动被试阀操作外（如管路的连接、安全阀的调压、截止阀的启闭），试验过程由计算机自动控制完成。
1、依据标准
MT419 - 1995《液压支架用阀》中相关规定
2、主要试验项目：
1)安全阀试验：安全阀调压（手动）；小流量启溢闭特性试验；高压密封试验；低压密封试验。
2)液控单向阀试验：启闭压力测定；控制压力的测定；高压密封试验；低压密封试验。
3)截止阀试验：操作力矩测定；高压密封试验；低压密封试验。

3、 试验台特点：
1） 试验数据由高精度的传感器测量，检测精度达到标准要求；
2） 试验报表按标准要求设计；试验数据可存贮、可打印，便于管理。
3） 试验台采用高压不锈钢电磁阀控制，最大压力可达80MPa，防腐防蚀。
4）增压缸自动换向双向增压，无需人为控制，操作更方便、快捷。
4、技术参数：
1）泵站压力：20MPa，输出流量：20L/min；
2）增压后额定压力：60MPa，最大压力：80MPa，
3）低压密封试验压力：2MPa；高压密封试验压力标准要求压力；
4）压力传感器精度：0.3%FS；
5）压力表精度： 1.6 级；
6）试验工作介质：3～5%乳化液；
7）适用环境温度：0～40℃，湿度：10%~85%RH。
8）电源： AC 380V，50Hz；（三相四线制）

Ⅱ型（计算机采集型、工控机）
ZFS-2W型液压支架用阀综合试验台
该试验台适用于液压支架安全阀、液控单向阀、截止阀、换向阀的出厂性能试验；试验过程由试验员手动操作，试验数据由计算机检测系统进行采集、记录、显示、存储，可自动生成测试报表并打印。计算机采用工业控制计算机进行数据处理。
1、依据标准
MT419 - 1995《液压支架用阀》中相关规定
2、主要试验项目：
1）安全阀开启压力进行调节；安全阀的开启压力、关闭压力检测、高压密封试验、低压密封试验。
2）换向阀的换向机能试验（小流量，15L/min）；高压密封试验；低压密封试验
3）对液控单向阀的开启压力、关闭压力、控制压力进行试验；高压密封试验；低压密封试验。
4）对截止阀进行高压密封试验、低压密封试验。
3、技术参数：
1）、乳化液泵主要技术参数：
（1）额定压力: 2MPa，最高压力：5 MPa；
（2）额定流量：15L/min；
（3）电机功率：1.6kW；
2）、 乳化液增压后额定压力：60MPa，最高压力：80MPa；
3）、 试验台接口： 8个；
4）、 油泵电机功率： 2.2kW；
5）、 压力表精度： 1.6级；
6）、 压力传感器精度： 0.3%FS；
7）、 油介质： 46#耐磨液压油；
8）、 液介质： 3%-5%乳化液；
9）、 电源： AC380V ,50Hz；（三相四线制）
10）、适用环境温度： 0～40℃，湿度：10%～85%RH。
Ⅲ型（计算机采集型，普通计算机）：
ZFS-1W型液压支架用阀综合试验台
该试验台适用于液压支架安全阀、液控单向阀、截止阀、换向阀的出厂性能试验；试验过程由试验员手动操作，试验数据由计算机检测系统进行采集、记录、显示、存储，可自动生成测试报表并打印。计算机采用普通商用计算机进行数据处理，不含电控柜。
1、依据标准
MT419 - 1995《液压支架用阀》中相关规定
2、主要试验项目：
1）安全阀开启压力进行调节；安全阀的开启压力、关闭压力检测、高压密封试验、低压密封试验。
2）换向阀的换向机能试验（小流量，15L/min）；高压密封试验；低压密封试验
3）对液控单向阀的开启压力、关闭压力、控制压力进行试验；高压密封试验；低压密封试验。
4）对截止阀进行高压密封试验；低压密封试验。
3、技术参数：
1）、乳化液泵主要技术参数：
（1）额定压力: 2MPa，最高压力：5 MPa；
（2）额定流量：15L/min；
（3）电机功率：1.6kW；
2）、 乳化液增压后额定压力：60MPa，最高压力：80MPa；
3）、 试验台接口： 8个；
4）、 油泵电机功率： 2.2kW；
5）、 压力表精度： 1.6级；
6）、 压力传感器精度： 0.3%FS；
7）、 油介质： 46#耐磨液压油；
8）、 液介质： 3%-5%乳化液；
9）、 电源： AC380V ,50Hz；（三相四线制）
10）、适用环境温度： 0～40℃，湿度：10%～85%RH
Ⅳ型（手动试验台、无计算机）：
ZFS-1S型液压支架用阀综合试验台
该设备操作方便，功能完善，可以满足用户对液压支架用阀简单的检测工作。
技术特点：
1、采用高低压耐震压力表显示密封口压力，直观准确，稳定可靠。
2、对液压支架各种控制阀按额定压力加载，检查被试阀的密封性。
3、对换向阀的换向机能进行小流量试验（15L/min）、高压密封试验；低压密封试验。
4、对液控单向阀的关闭压力、控制压力进行试验。
5、对安全阀开启压力进行调节，并对安全阀的开启压力、关闭压力进行试验。
技术参数：
（1）最大工作压力： 60MPa；
（2）试验压力范围: 1～60MPa；
（3）油泵输出流量： 15L/min；
（4）油泵电机功率： 2.2kW；
（5）乳化泵流量： 15mL/min；
（6）乳化泵压力： 4 MPa；
（7）压力表精度： 1.6 级；
（8）试验工作介质： 3～5%乳化液。
（9）电源：AC 380V，50Hz；（三相四线制）
