压力管道竣工资料(报送).doc

上传人：pc****0 文档编号：7904279 上传时间：2025-01-25 格式：DOC 页数：121 大小：2.71MB 下载积分：10 金币
下载 相关 举报
压力管道竣工资料(报送).doc_第1页
第1页 / 共121页
压力管道竣工资料(报送).doc_第2页
第2页 / 共121页


点击查看更多>>
资源描述

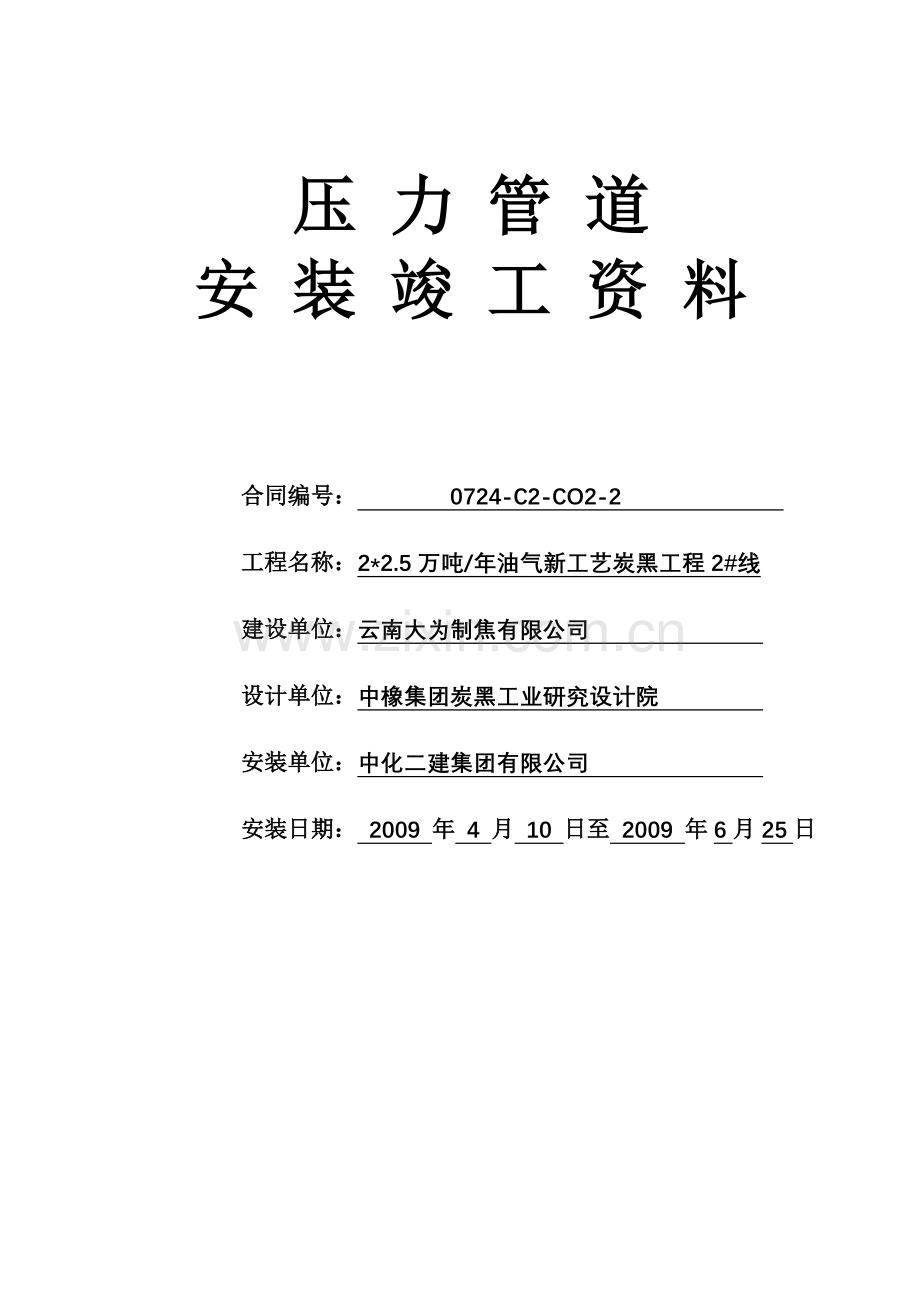

压 力 管 道 安 装 竣 工 资 料 合同编号： 0724-C2-CO2-2 工程名称：2*2.5万吨/年油气新工艺炭黑工程2#线 建设单位：云南大为制焦有限公司 设计单位：中橡集团炭黑工业研究设计院 安装单位：中化二建集团有限公司 安装日期： 2009 年 4 月 10 日至 2009 年6月25日 云南省技术监督局监制 目 录 材料验收记录 1 中间交接证书（安装前） 4 焊工登记表 5 压力弯管加工记录 6 阀门试验记录 7 安全阀校验汇总表 9 管道补偿装置安装记录 10 管 架 安 装 记 录 11 焊缝外观检查记录 15 隐蔽工程安装检查记录 61 压力管道系统吹扫及清洗记录 62 压力管道除锈、脱脂、涂漆、绝热检验记录 63 避雷装置的系统接地电阻检测记录 64 压力管道工程安装记录 65 变更报告（汇总） 66 中间交接证书（使用前） 67 压力管道系统置换记录 68 压力管道系统试运行记录 69 压力管道工程安装质量检验项目评定表 70 压力管道工程交工技术文件明细表 71 118 材料验收记录 合同编号：0724-C2-CO2-2 序号 规格型号 材料牌号 质证书号 技术标准 制造厂家 验收情况 备注 1 无缝管φ57*3 304 XK05-208-00135 GB/T14976-2002 浙江青山 合格 09年3月7日 2 无缝管φ89*3 304 XK05-208-00135 GB/T14976-2002 浙江青山 合格 09年3月7日 3 无缝管φ219*6 304 XK05-208-00135 GB/T14976-2002 浙江青山 合格 09年3月7日 4 无缝钢管φ45*3.5 20 GB/T3087-99 贵阳特殊钢有限公司 合格 09年4月23日 5 无缝钢管φ25*3.0 20 GB/T3087-99 贵阳特殊钢有限公司 合格 09年4月23日 6 无缝钢管φ27*3.0 20 GB/T3087-99 贵阳特殊钢有限公司 合格 09年4月23日 7 无缝钢管φ38*3.0 20 GB/T3087-99 贵阳特殊钢有限公司 合格 09年4月23日 8 无缝钢管φ32*3.0 20 GB/T3087-99 贵阳特殊钢有限公司 合格 09年4月23日 9 无缝钢管φ45*3.0 20 GB/T3087-99 贵阳特殊钢有限公司 合格 09年4月23日 10 无缝钢管φ18*3.0 20 GB/T3087-99 贵阳特殊钢有限公司 合格 09年4月23日 11 无缝钢管φ57*3.5 20 GB/T3087-99 贵阳特殊钢有限公司 合格 09年4月23日 12 无缝钢管φ76*6 20 XK05-208-00128 GB/T3087-99 重庆钢铁集团 合格 09年4月23日 材料验收记录 合同编号：0724-C2-CO2-2 13 无缝钢管φ76*4 20 XK05-208-00128 GB/T3087-99 重庆钢铁集团 合格 09年4月23日 14 无缝钢管φ89*5 20 XK05-208-00128 GB/T3087-99 重庆钢铁集团三铁公司 合格 09年4月23日 15 无缝钢管φ108*4.5 20 GB/T3087-99 江西洪都钢厂 合格 09年4月23日 16 无缝钢管φ133*5 20 GB/T3087-99 江西洪都钢厂 合格 09年4月23日 17 无缝钢管φ159*6 20 GB/T3087-99 江西洪都钢厂 合格 09年4月23日 18 无缝钢管φ273*8 20 CJL/26GC0105 GB/T3087-99 包钢 合格 09年4月29日 19 无缝钢管φ219*6 20 CJL/26GC0105 GB/T3087-99 包钢 合格 09年4月29日 20 无缝钢管φ480*8 20 CJL/26GC0105 GB/T3087-99 包钢 合格 09年4月29日 20 无缝钢管φ159*14 15CrMo 0907111257 GB5310-95 攀钢 合格 09年4月29日 21 焊接钢管φ273*4 1Cr18Ni9Ti XK05-208-00135 GB/T12771-2000 浙江青山 合格 09年5月6日 22 焊接钢管φ426*4 0Cr18Ni9 XK05-208-00135 GB/T12771-2000 浙江青山 合格 09年5月6日 23 焊接钢管φ273*4 0Cr18Ni9 XK05-208-00135 GB/T12771-2000 浙江青山 合格 09年5月6日 24 焊接钢管φ325*4 0Cr18Ni9 XK05-208-00135 GB/T12771-2000 浙江青山 合格 09年5月6日 25 焊接钢管φ325*6 1Cr18Ni9Ti XK05-208-00135 GB/T12771-2000 浙江青山 合格 09年5月6日 26 无缝钢管φ76*4 0Cr18Ni9 XK05-208-00135 GB/T14976-2002 浙江青山 合格 09年5月6日 27 无缝钢管φ18*3 0Cr18Ni9 XK05-208-00135 GB/T14976-2002 浙江青山 合格 09年5月6日 材料验收记录 合同编号：0724-C2-CO2-2 28 无缝钢管φ108*4 0Cr18Ni9 XK05-208-00135 GB/T14976-2002 浙江青山 合格 09年5月6日 29 无缝钢管φ76*3.5 0Cr18Ni9 XK05-208-00135 GB/T14976-2002 浙江青山 合格 09年5月6日 30 无缝钢管φ57*3.5 0Cr18Ni9 XK05-208-00135 GB/T14976-2002 浙江青山 合格 09年5月6日 31 无缝钢管φ22*2 0Cr18Ni9 XK05-208-00135 GB/T14976-2002 浙江青山 合格 09年5月6日 32 无缝钢管φ22*3 0Cr18Ni9 XK05-208-00135 GB/T14976-2002 浙江青山 合格 09年5月6日 33 螺旋焊管φ478*6*12 Q235—A TJBAQR8.2.4QC-15A SY/T5037-2000 天津博爱 合格 09年5月6日 34 螺旋焊管φ426*6*12 Q235—A TJBAQR8.2.4QC SY/T5037-2000 天津博爱 合格 09年5月6日 35 螺旋焊管φ325*6*12 Q235—A TJBAQR8.2.4QC SY/T5037-2000 天津博爱 合格 09年5月6日 36 无缝管φ25*3 20 GB/T8163--99 贵阳特殊钢有限公司 合格 09年5月6日 37 无缝管φ108*6 20 XK05-208-00128 GB/T8163--99 重庆钢铁集团 合格 09年5月6日 38 无缝管φ38*3 20 GB3087--99 贵阳特殊钢有限公司 合格 09年5月6日 39 无缝管φ325*6 0Cr18Ni9 XK05-208-00135 GB/T14976-2002 浙江青山 合格 09年5月9日 40 无缝管φ325*6 1Cr18Ni9Ti XK05-208-00135 GB/T14976-2002 浙江青山 合格 09年5月9日 41 焊接钢管φ219*4 1Cr18Ni9Ti XK05-208-00135 GB/T12771-2000 浙江青山 合格 09年5月9日 注：附材料质量证明文件 材料验收人员： 材料责任人员： 年 月 日 年 月 日 中间交接证书（安装前） 合同编号：0724-C2-CO2-2 工程名称 2*2.5万吨/年油气新工艺炭黑工程 交接日期 年 月 日 工程内容：2*2.5万吨/年油气新工艺炭黑工程2#线土建工程 交接情况（符合设计的程度、主要问题及处理意见）： 移交单位代表： 年 月 日 安装单位代表： 年 月 日 建设单位代表： 年 月 日 焊工登记表 合同编号：0724-C2-CO2-2 序号 姓 名 钢 印 号 合 格 证 号 合 格 项 目 (代 号) 1 苟梅春 004 HJ53010020040004 GIAW/SMAW-Ⅳ-6G-4/133-F4 2 吴凯 0262 TS6JLU200262 SMAW-Ⅳ-6G-2/150-F3J 3 王发春 0862 HJ51009020070862 SMAW-Ⅳ-6G(K)-7/133-F3J 4 杨树忠 1448 TS6JTYN01448 GTAW-Ⅳ-6G-1.5/57-02 5 张书明 1462 TS6JTYN01462 GTAW-Ⅳ-6G-1.5/57-02 6 王六生 1451 TS6JTYN01451 SMAW-Ⅳ-6G-3/57-F4J 7 郝国江 1446 TS6JTYN01446 SMAW-Ⅳ-6G-3/57-F4J 8 张民 7056 HJ140101092007056 SMAW-Ⅱ-6G-4/159 9 曹青峰 1562 HJ12000020071562 SMAW-Ⅳ-6G-3/159-F4J 10 刘小利 6551 TS6JBJS06551 SMAW-Ⅳ-6G-3/159-F3J 11 何静 0289 TS6JBJS00289 SMAW-Ⅳ-6G-5/42-02 编制人： 检验责任人： 年 月 日 年 月 日 压力弯管加工记录 合同编号：0724-C2-CO2-2 弯管尺寸 检验指标 检验结果 mm mm mm 弯曲半径 弯曲角度 椭圆率 壁厚减薄量 材质验收 热处理后硬度 热弯温度 施工人员： 检验责任人员： 年 月 日 年 月 日 阀门试验记录 合同编号：0724-C2-CO2-2 型号规格 数量 强度试验 严密性试验 结果 日期 介质 压 力 (MPa) 时 间 (min) 介质 压 力 (MPa) 时间 (min) Z41H-16 DN100 6 水 2.4 5 水 1.6 5 √ 09.4.7 D71X-10DN200 3 水 1.5 5 水 1.0 5 √ 09.4.7 D71X-10DN300 2 水 1.5 5 水 1.0 5 √ 09.4.7 Z44W-16 DN100 2 水 2.4 5 水 1.6 5 √ 09.4.8 Z41H-16 DN65 3 水 2.4 5 水 1.6 5 √ 09.4.8 H42H-16 DN80 7 水 2.4 5 水 1.6 5 √ 09.4.8 H42H-16 DN65 4 水 2.4 5 水 1.6 5 √ 09.4.8 H42H-25 DN100 2 水 3.75 5 水 2.5 5 √ 09.4.10 Z41H-16 DN50 6 水 2.4 5 水 1.6 5 √ 09.4.10 H41H-16 DN100 4 水 3.75 5 水 2.5 5 √ 09.4.10 H41H-16 DN100 7 水 2.4 5 水 1.6 5 √ 09.4.10 Z41H-40C DN40 25 水 6.0 5 水 4.0 5 √ 09.4.11 Z41W-16C DN65 1 水 2.4 5 水 1.6 5 √ 09.4.11 Z41H-40C DN50 6 水 6.0 5 水 4.0 5 √ 09.4.11 Z41H-25C DN25 2 水 3.75 5 水 2.5 5 √ 09.4.11 Z41H-40C DN25 4 水 6.0 5 水 4.0 5 √ 09.4.11 Z41H-40C DN15 2 水 6.0 5 水 4.0 5 √ 09.4.11 Z41H-40C DN80 1 水 2.4 5 水 1.6 5 √ 09.4.11 Z41H-40P DN50 4 水 × 09.4.12 Z41H-25P DN50 1 水 × 09.4.12 Z41H-16C DN20 8 水 2.4 5 水 1.6 5 √ 09.4.12 Z41H-25C DN20 6 水 3.75 5 水 2.5 5 √ 09.4.12 Z41H-25 DN20 1 水 3.75 5 水 2.5 5 √ 09.4.12 Z41H-16C DN25 1 水 2.4 5 水 1.6 5 √ 09.4.12 J41T-16C DN20 3 水 2.4 5 水 1.6 5 √ 09.4.12 H41H-16C DN15 1 水 3.75 5 水 2.5 5 √ 09.4.12 阀门试验记录 合同编号：0724-C2-CO2-2 H41H-25C DN15 10 水 3.75 5 水 2.5 5 √ 09.4.12 Z41H-40 DN25 1 水 6.0 5 水 4.0 5 √ 09.4.12 Q41F-16C DN25 3 水 2.4 5 水 1.6 5 √ 09.4.13 Q41F-16C DN25 3 水 2.4 × 09.4.13 Q41F-16C DN15 6 水 2.4 5 水 1.6 5 √ 09.4.13 Q41F-16P DN15 6 水 2.4 5 水 1.6 5 √ 09.4.14 Z41W-16DN150 4 水 2.4 5 水 1.6 5 √ 09.4.14 Q41F-16DN50 2 水 2.4 5 水 1.6 5 √ 09.4.14 Z41H-40DN65 2 水 6.0 5 水 4.0 5 √ 09.4.14 Z41H-40DN25 3 水 6.0 5 水 4.0 5 √ 09.4.15 Y43H-16 DN50 1 水 2.4 5 水 1.6 5 √ 09.4.15 Y43H-16 DN65 1 水 2.4 5 水 1.6 5 √ 09.4.15 备注： 结论：合格者“√”，不合格者“×” 试压人员： 检验责任人员： 监检员： 年 月 日 年 月 日 年 月 日 安全阀校验汇总表 合同编号：0724-C2-CO2-2 位号 型号规格 设计 调试 备注 介质 开启压力 (MPa) 介质 开启压力 (MPa) 回座压力 (MPa) V2201A A42Y-16P DN40 K2CO3水溶液+空气 0.73 V2201B A42Y-16P DN40 K2CO3水溶液+空气 0.73 V3603B A42Y-40P DN50 蒸汽 1.7 E2203 A48Y-40 DN50 炭黑烟气+水 1.7 E2203 A48Y-40 DN50 炭黑烟气+水 1.7 SV601 A42Y-40P DN50 蒸汽 1.7 SV602 A42Y-40P DN50 蒸汽 1.7 备注： 注：1、校验合格后应铅封；2、附安全阀检验报告 检验责任人员： 监检员： 年 月 日 年 月 日 管道补偿装置安装记录 合同编号：0724-C2-CO2-2 管线号 规格 材质 固定支 架间距 (m) 设 计 压 力 (MPa) 安装时环 境 温 度 (℃) 操 作 温 度 (℃) 预拉(预压值) 允许值 实测值 简 图： 安装人员： 检验责任人员： 年 月 日 年 月 日 管 架 安 装 记 录 合同编号：0724-C2-CO2-2 管线号 支架号 中心坐标（mm） 结构 形式 支架形式 弹 簧 调整值 （mm） 备注 允许值 实测值 CA2501-25 AW7101 5 1 D ■固定、□导向 □滑动 CA2501-25 AW7102 5 1 D ■固定、□导向 □滑动 LS01-100 GS-101 5 2 J □固定、□导向 ■滑动 LS1402-50 AC8203 5 1 G ■固定、□导向 □滑动 LS1402-50 AC8204 5 1 G ■固定、□导向 □滑动 CA01-100 GS8301 5 2 J ■固定、□导向 □滑动 CA01-100 GS8303 5 3 J ■固定、□导向 □滑动 CA01-100 GS8304 5 1 J ■固定、□导向 □滑动 CA01-100 GS8305 5 3 J ■固定、□导向 □滑动 CA01-100 GS8306 5 2 J ■固定、□导向 □滑动 LS1403-50 AW8301 5 3 G ■固定、□导向 □滑动 LS1403-50 AW8302 5 3 D □固定、□导向 □滑动 RO2201-40 RF9101 5 4 D ■固定、□导向 □滑动 RO2201-40 RF9101 5 3 J ■固定、□导向 □滑动 RO2201-40 RF9102 5 4 D ■固定、□导向 □滑动 RO2201-40 RF9102 5 3 J ■固定、□导向 □滑动 RO2201-40 RF9103 5 4 D ■固定、□导向 □滑动 RO2201-40 RF9103 5 3 J ■固定、□导向 □滑动 施工人员： 检验责任人员： 年 月 日 年 月 日 管 架 安 装 记 录 合同编号：0724-C2-CO2-2 管线号 支架号 中心坐标（mm） 结构 形式 支架形式 弹 簧 调整值 （mm） 备注 允许值 实测值 RO2201-40 RF9104 5 4 D ■固定、□导向 □滑动 RO2201-40 RF9104 5 3 J ■固定、□导向 □滑动 RO2201-40 RF9105 5 4 D ■固定、□导向 □滑动 RO2201-40 RF9105 5 3 J ■固定、□导向 □滑动 RO2201-40 RF9106 5 4 D ■固定、□导向 □滑动 RO2201-40 RF9106 5 2 J ■固定、□导向 □滑动 RO2201-40 RF9107 5 2 D ■固定、□导向 □滑动 RO2201-40 RF9107 5 3 J ■固定、□导向 □滑动 RO2203-40 RF9108 5 1 D ■固定、□导向 □滑动 RO2203-40 RF9108 5 3 J ■固定、□导向 □滑动 RO2203-40 RF9109 5 4 D ■固定、□导向 □滑动 RO2203-40 RF9109 5 1 J ■固定、□导向 □滑动 RO2202-40 RF9110 5 2 D ■固定、□导向 □滑动 RO2202-40 RF9110 5 3 J ■固定、□导向 □滑动 RO2202-40 RF9111 5 2 D ■固定、□导向 □滑动 RO2202-40 RF9111 5 3 J ■固定、□导向 □滑动 RO2202-40 RF9112 5 3 D ■固定、□导向 □滑动 施工人员： 检验责任人员： 年 月 日 年 月 日 管 架 安 装 记 录 合同编号：0724-C2-CO2-2 管线号 支架号 中心坐标（mm） 结构 形式 支架形式 弹 簧 调整值 （mm） 备注 允许值 实测值 RO2202-40 RF9112 5 3 J ■固定、□导向 □滑动 CA2301-65 GS9201 5 2 J ■固定、□导向 □滑动 CA2301-65 GS9202 5 1 J ■固定、□导向 □滑动 CA2301-65 GS9203 5 2 J ■固定、□导向 □滑动 CA2301-65 RS9305 5 2 G ■固定、□导向 □滑动 LSP2201-25 RS9304 5 2 G ■固定、□导向 □滑动 CA2301-65 AC10201 5 2 J ■固定、□导向 □滑动 CA2301-65 AC10202 5 2 J ■固定、□导向 □滑动 CA2301-65 AC10203 5 2 J ■固定、□导向 □滑动 CA2301-65 AC10204 5 2 J ■固定、□导向 □滑动 CA2301-65 AC10205 5 2 J ■固定、□导向 □滑动 CA2301-65 AC10206 5 2 J ■固定、□导向 □滑动 LS01-100 GF10401 5 2 E □固定、■导向 □滑动 LS01-100 GF10402 5 2 E □固定、■导向 □滑动 LSP01-50 GF10403 5 2 E □固定、■导向 □滑动 LSP01-50 GF10404 5 2 E □固定、■导向 □滑动 LSP01-50 GF10405 5 2 E □固定、■导向 □滑动 RO2204-50 AF10511 5 2 E ■固定、□导向 □滑动 施工人员： 检验责任人员： 年 月 日 年 月 日 管 架 安 装 记 录 合同编号：0724-C2-CO2-2 管线号 支架号 中心坐标（mm） 结构 形式 支架形式 弹 簧 调整值 （mm） 备注 允许值 实测值 PA2401-300 AF11101 5 2 J ■固定、□导向 □滑动 PA2401-300 AF11102 5 2 J ■固定、□导向 □滑动 LS2201-100 RS12102 5 2 A ■固定、□导向 □滑动 LS2201-100 RS12103 5 2 A ■固定、□导向 □滑动 LSP2201-25 RS12106 5 2 D ■固定、□导向 □滑动 LSP2201-25 RF12105 5 2 G ■固定、□导向 □滑动 LSP2201-25 RF12105 5 2 J ■固定、□导向 □滑动 RO2201-70 RF12109 5 2 G ■固定、□导向 □滑动 LSP2202-25 RF12110 5 2 J ■固定、□导向 □滑动 RO2201-25 EF12101 5 2 G ■固定、□导向 □滑动 RO2201-25 EF12102 5 2 G ■固定、□导向 □滑动 施工人员： 检验责任人员： 年 月 日 年 月 日 焊缝外观检查记录 合同编号：0724-C2-CO2-2 管线号 LS01-100 工作介质 蒸汽 施工图号 0724- 焊接工艺评定书 HGP591 焊材牌号及规格 J427/Φ3.2 母材材质 20 钢管规格 Φ108×4.5 焊接方法 电弧焊 坡口形式 V 序号 焊缝编号 焊工 钢印 焊接日期 不允许缺陷 有限允许缺陷（mm） 结论 裂纹 气孔 夹渣 焊瘤 熔化性飞溅 咬边及边缘不满 错边 焊角尺寸 表面凹陷、弧坑 深度 长度 深度 长度 1 LS01-108-1# 1446 5.12 — — — — — — 1 — — — — 2 LS01-108-2# 1446 5.12 — — — — — — — — — — — 3 LS01-108-3# 1446 5.12 — — — — — — — 1 — — — 4 LS01-108-4# 1446 5.12 — — — — — — — — — — — 5 LS01-108-5# 1462 5.13 — — — — — — 20 — — — — 6 LS01-108-6# 1462 5.13 — — — — — 0.05 — 1 — — — 7 LS01-108-7# 1462 5.13 — — — — — — — — — — — 8 LS01-108-8# 1462 5.13 — — — — — — 15 — — — — 9 LS01-108-9# 1462 5.14 — — — — — — — — — — — 10 LS01-108-10# 1462 5.14 — — — — — — — — — — — 施工人员： 检验责任人员： 年 月 日 年 月 日 焊缝外观检查记录 合同编号：0724-C2-CO2-2 管线号 LS01-100 工作介质 蒸汽 施工图号 0724- 焊接工艺评定书 HGP591 焊材牌号及规格 J427/Φ3.2 母材材质 20 钢管规格 Φ108×4.5 焊接方法 电弧焊 坡口形式 V 序号 焊缝编号 焊工 钢印 焊接日期 不允许缺陷 有限允许缺陷（mm） 结论 裂纹 气孔 夹渣 焊瘤 熔化性飞溅 咬边及边缘不满 错边 焊角尺寸 表面凹陷、弧坑 深度 长度 深度 长度 11 LS01-108-11# 1446 5.12 — — — — — — 1 — — — — 12 LS01-108-12# 1446 5.12 — — — — — — — — — — — 13 LS01-108-13# 1446 5.12 — — — — — 0.05 10 — — — — 14 LS01-108-14# 1446 5.12 — — — — — — — — — — — 15 LS01-108-15# 1462 5.13 — — — — — — — — — — — 16 LS01-108-16# 1462 5.13 — — — — — — — — — — — 17 LS01-108-17# 1462 5.13 — — — — — — — — — — — 18 LS01-108-18# 1462 5.13 — — — — — 0.03 15 1.2 — — — 19 LS01-108-19# 1462 5.14 — — — — — — — — — — — 20 LS01-108-20# 1462 5.14 — — — — — — — — — — — 施工人员： 检验责任人员： 年 月 日 年 月 日 焊缝外观检查记录 合同编号：0724-C2-CO2-2 管线号 LS01-100 工作介质 蒸汽 施工图号 0724- 焊接工艺评定书 HGP591 焊材牌号及规格 J427/Φ3.2 母材材质 20 钢管规格 Φ108×4.5 焊接方法 电弧焊 坡口形式 V 序号 焊缝编号 焊工 钢印 焊接日期 不允许缺陷 有限允许缺陷（mm） 结论 裂纹 气孔 夹渣 焊瘤 熔化性飞溅 咬边及边缘不满 错边 焊角尺寸 表面凹陷、弧坑 深度 长度 深度 长度 21 LS01-108-21# 1446 5.12 — — — — — — — — — — — 22 LS01-108-22# 1446 5.12 — — — — — 0.05 35 — — — — 23 LS01-108-23# 1446 5.12 — — — — — — — — — — —
