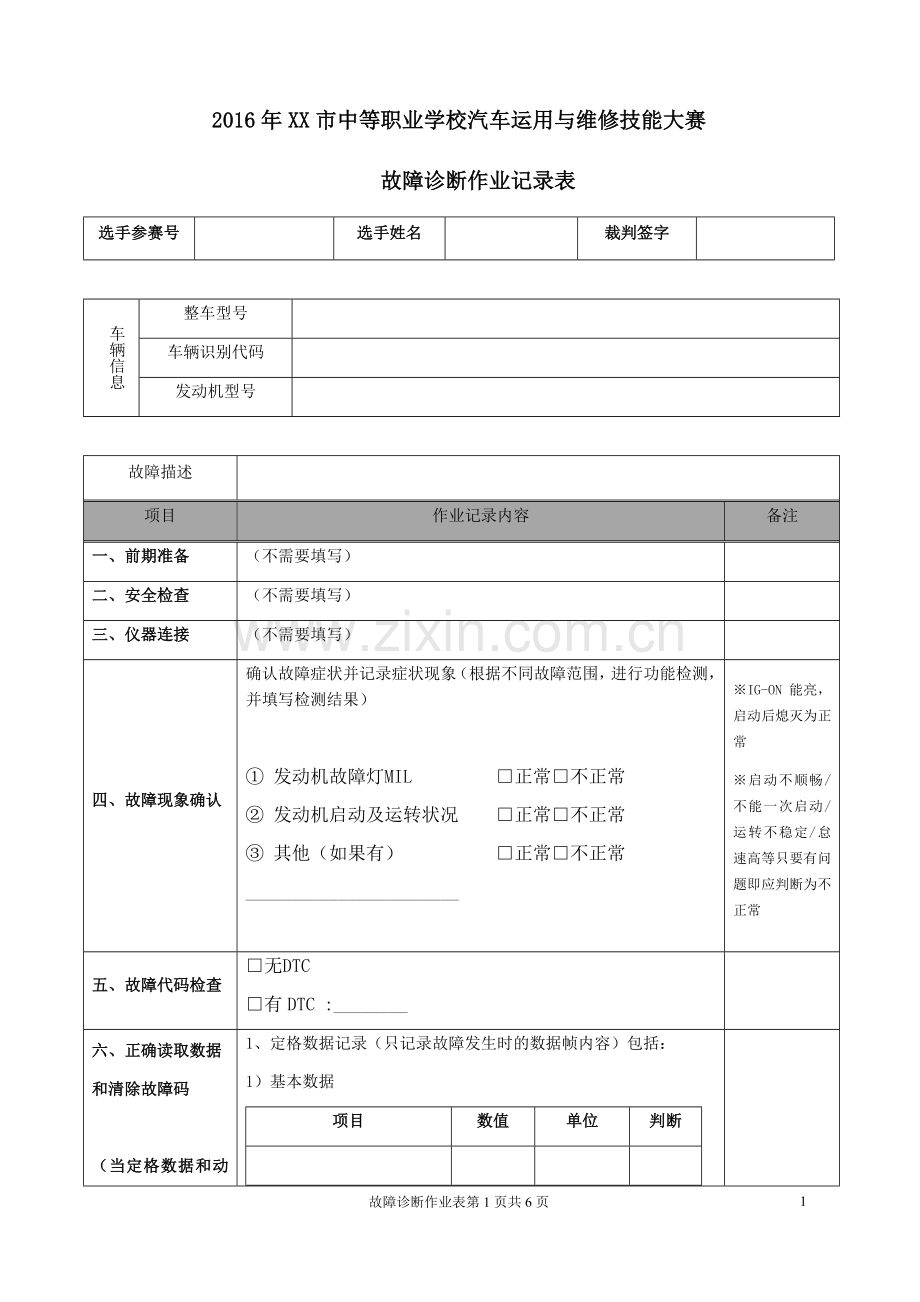

2016年XX市中等职业学校汽车运用与维修技能大赛
故障诊断作业记录表
选手参赛号
选手姓名
裁判签字
车辆信息
整车型号
车辆识别代码
发动机型号
故障描述
项目
作业记录内容
备注
一、前期准备
（不需要填写）
二、安全检查
（不需要填写）
三、仪器连接
（不需要填写）
四、故障现象确认
确认故障症状并记录症状现象（根据不同故障范围，进行功能检测，并填写检测结果）
① 发动机故障灯MIL □正常□不正常
② 发动机启动及运转状况 □正常□不正常
③ 其他（如果有） □正常□不正常
_______________________
※IG-ON 能亮，启动后熄灭为正常
※启动不顺畅/不能一次启动/运转不稳定/怠速高等只要有问题即应判断为不正常
五、故障代码检查
□无DTC
□有DTC :________
六、正确读取数据
和清除故障码
（当定格数据和动态数据中不存在反应故障码特征的相关数据时，应填写“无”。）
1、定格数据记录（只记录故障发生时的数据帧内容）包括：
1）基本数据
项目
数值
单位
判断

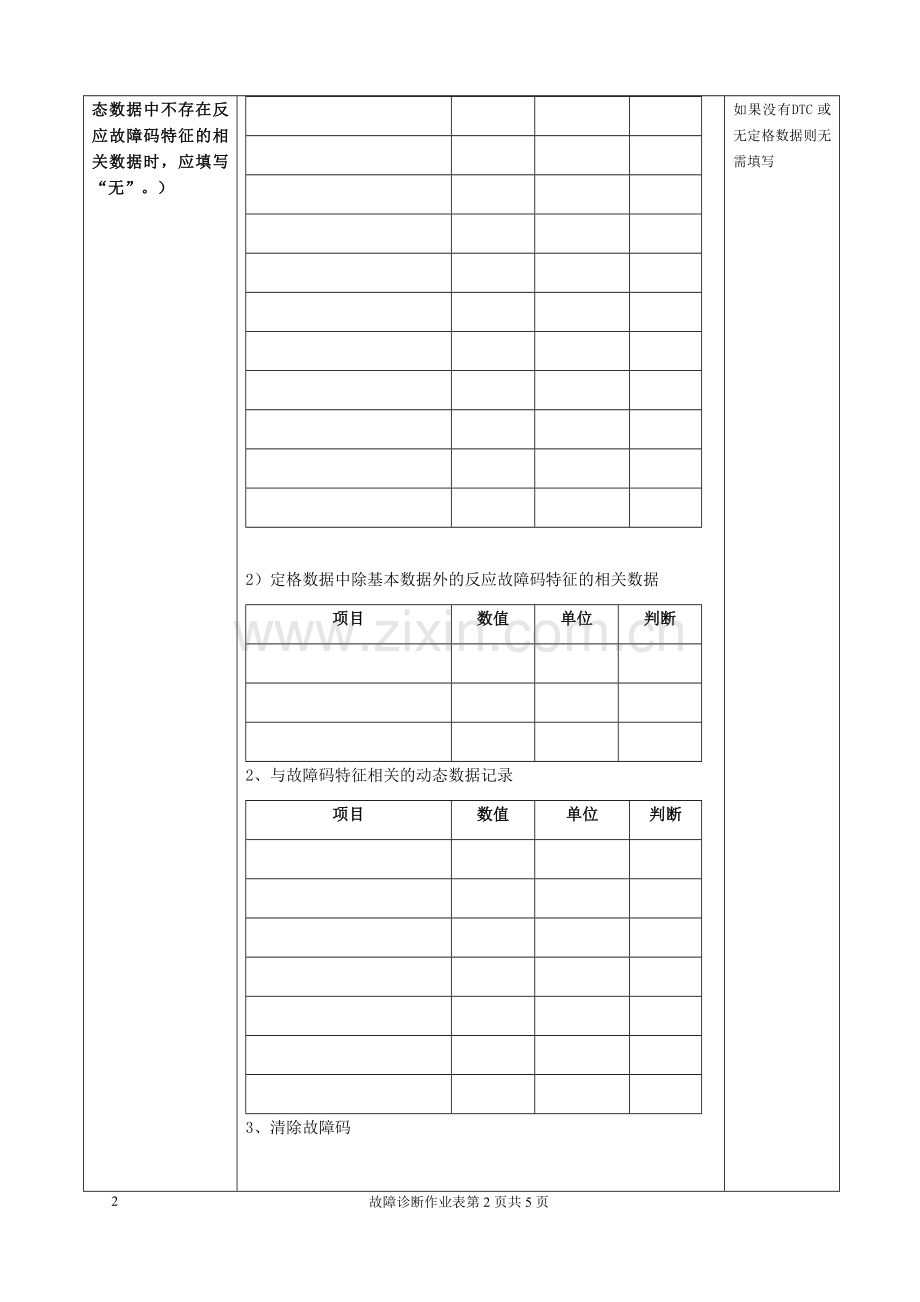

2）定格数据中除基本数据外的反应故障码特征的相关数据
项目
数值
单位
判断
2、与故障码特征相关的动态数据记录
项目
数值
单位
判断
3、清除故障码
4、确认故障码是否再次出现，并填写结果
□无DTC
□有DTC ：________
如果没有DTC或无定格数据则无需填写
七、确定故障范围
根据上述检查进行判断并填写可能故障范围。
□ 可能
□ 不可能
□ 可能
□ 不可能
□可能
□ 不可能
□可能
□ 不可能
□可能
□ 不可能
□ 可能
□ 不可能
八、基本检查
线路/连接器外观及连接情况 □正常□不正常
零件安装等 □正常□不正常
※在不做部件拆装的情况所作的外观检查
九、部件测试
对被怀疑的部件进行部件测试。
部件
检查或测试后的判断结果
□正常
□ 不正常
□正常
□不正常
□正常
□ 不正常
□正常
□ 不正常
□正常
□ 不正常
□正常
□ 不正常
※此处填入的是选手检查后的最终判断检查结果，
※某些难以在比赛中进行检查的，在选手提出后会由裁判告知是否正常，选手只需填入此表即可
十、电路测量
对被怀疑的线路进行测量：
1） 注明插件代码和编号，控制单元针脚代号以及测量结果：
线路范围
检查或测试后的判断结果
□正常
□ 不正常
□正常
□ 不正常
□正常
□ 不正常
□正常
□ 不正常
2）相关波形（将波形填入记录附表1）
※检查方式可多样，但需规范、准确、全面，裁判会根据选手实际作业步骤进行评判
十一、故障部位确认和排除
根据上述的所有检测结果，确定故障内容并注明：
1、 确定的故障是：
□ 元件损坏
请写明元件名称：
□ 线路故障
请写明线路区间：
□ 其他
2、 故障点的排除处理说明
□ 更换
□ 维修
□ 调整
十二、维修结果确认
表中项目检查有内容时填写检查结果，如果没有时填写“无”。
1、维修后故障代码读取，并填写读取结果
※如果故障无需恢复，则此项可无需操作和填写。本例为无需恢复
※如果需要恢复，则此项新增内容和以上相同
※请根据裁判要求作业
2、与原故障码相关的动态数据检查结果
3、相关波形（将相关波形填入附表1）
4、维修后的功能确认并填写结果
十三、现场恢复
（不需要填写）
裁判长签字：
年 月 日
附表一：波形检测记录单
【维修后】
根据故障内容检测相关电路波形。并填写被测元件端口编号，并画出或打印出波形
示波器正表笔连接
元件端口编号：
————————
及针脚号：
————————
示波器负表笔连接部位：
————————
每格电压： 每格时间：
6
故障诊断作业表第6页共6页
