热工自动装置复习题.doc

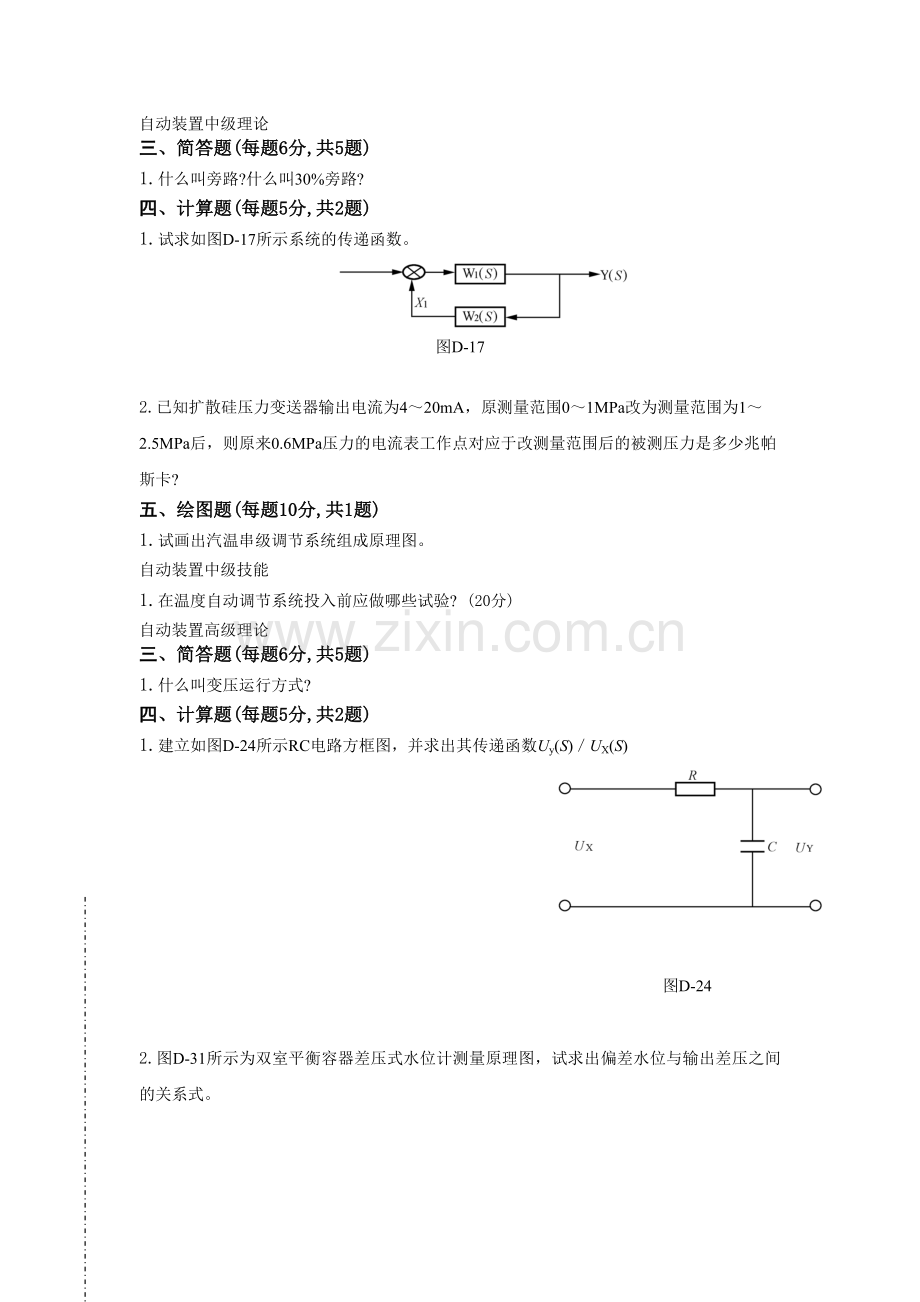

自动装置中级理论
三、简答题(每题6分,共5题)
1.什么叫旁路?什么叫30%旁路?
四、计算题(每题5分,共2题)
1.试求如图D-17所示系统的传递函数。

图D-17

2.已知扩散硅压力变送器输出电流为4～20mA，原测量范围0～1MPa改为测量范围为1～2.5MPa后，则原来0.6MPa压力的电流表工作点对应于改测量范围后的被测压力是多少兆帕斯卡?
五、绘图题(每题10分,共1题)
1.试画出汽温串级调节系统组成原理图。
自动装置中级技能
1.在温度自动调节系统投入前应做哪些试验? (20分)
自动装置高级理论
三、简答题(每题6分,共5题)
1.什么叫变压运行方式?
四、计算题(每题5分,共2题)
1.建立如图D-24所示RC电路方框图，并求出其传递函数Uy(S)／UX(S)

图D-24

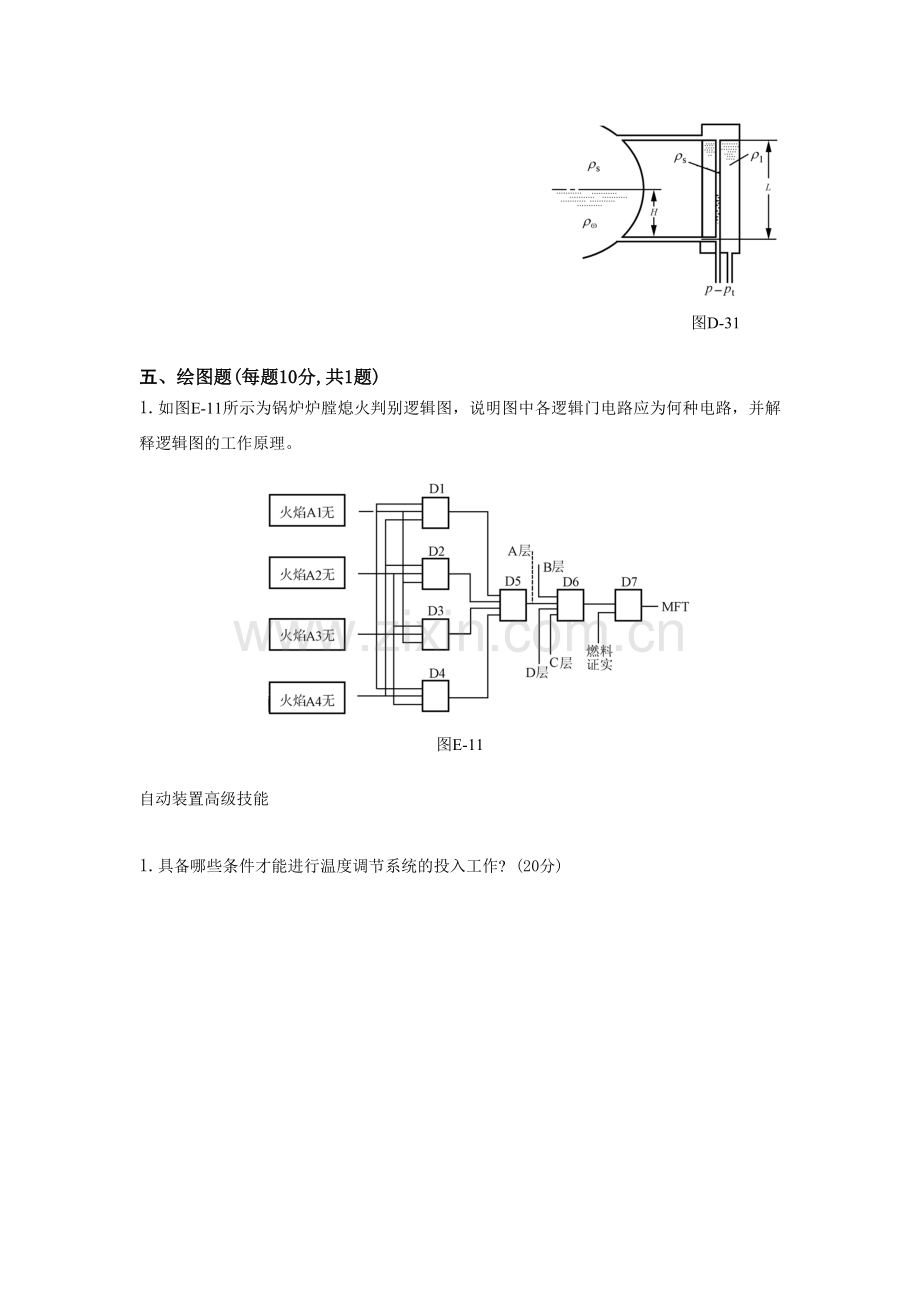

2.图D-31所示为双室平衡容器差压式水位计测量原理图，试求出偏差水位与输出差压之间的关系式。

图D-31

五、绘图题(每题10分,共1题)
1.如图E-11所示为锅炉炉膛熄火判别逻辑图，说明图中各逻辑门电路应为何种电路，并解释逻辑图的工作原理。

图E-11

自动装置高级技能

1.具备哪些条件才能进行温度调节系统的投入工作? (20分)
