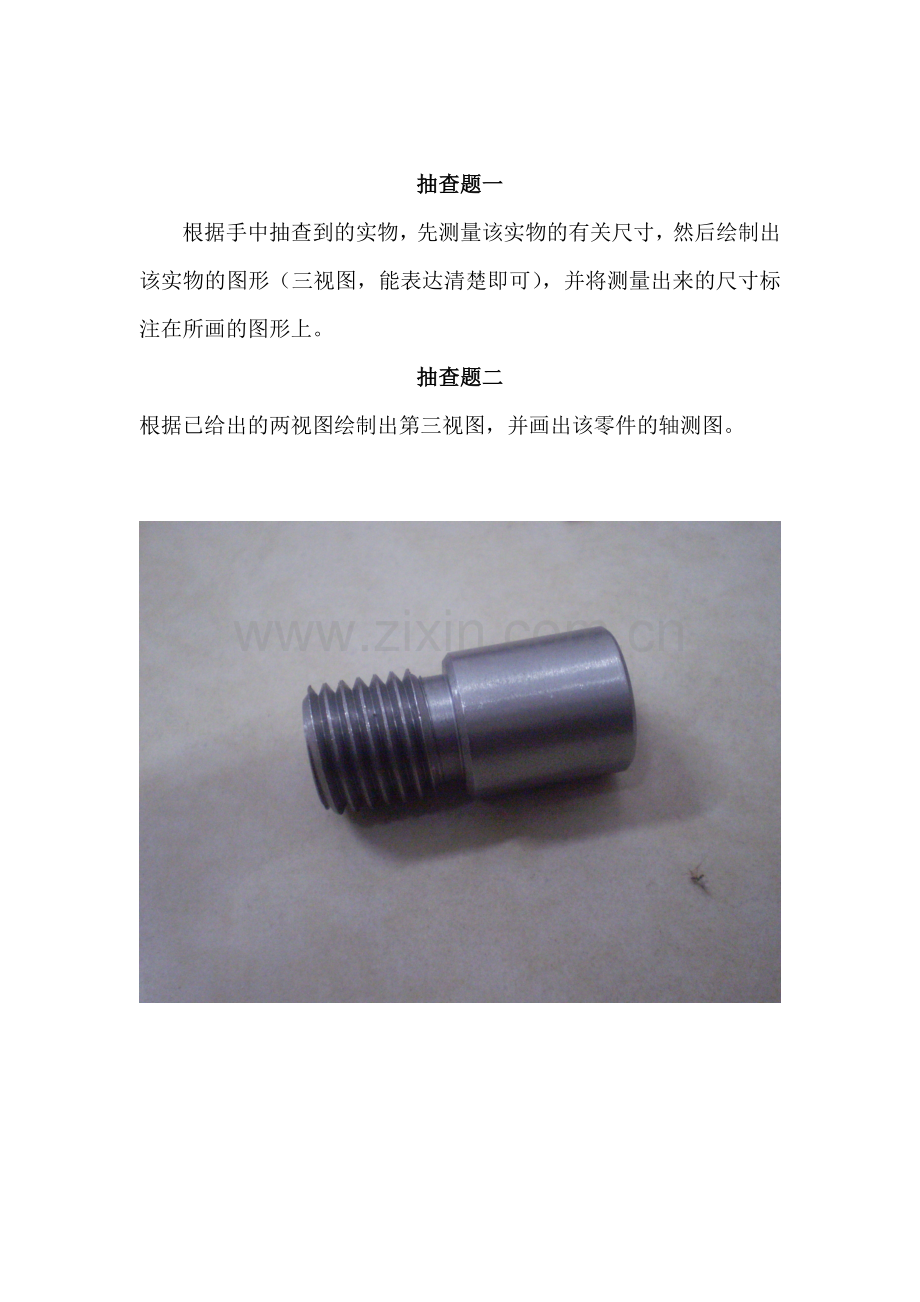

抽查题一
根据手中抽查到的实物，先测量该实物的有关尺寸，然后绘制出该实物的图形（三视图，能表达清楚即可），并将测量出来的尺寸标注在所画的图形上。
抽查题二
根据已给出的两视图绘制出第三视图，并画出该零件的轴测图。
抽查题一评分标准
轴一
内容
标准
分数
得分
评分人
零件测量
正确使用量具
5分
测量方法正确
5分
尺寸75(±0.15)
每超差扣0.05扣1分，扣完为止
2分
尺寸60（±0.15）
每超差扣0.05扣1分，扣完为止
2分
尺寸45（±0.10）
每超差扣0.05扣1分，扣完为止
3分
尺寸15（±0.10）
每超差扣0.05扣1分，扣完为止
2分
尺寸￠160
每超差扣0.05扣1分，扣完为止
3分
尺寸￠18
每超差扣0.05扣1分，扣完为止
3分
尺寸2（）1（）
每超差扣0.05扣1分，扣完为止
3分
尺寸16°（±0.1°）（￠14±0.1）
每超差扣0.1°扣1分，扣完为止（每超差扣0.05扣1分，扣完为止）
3分
尺寸M12
超差3分
3分
绘图
图形轮廓正确
图形轮廓每错1处扣2分，线形每错1处扣2分，扣完为止
30分
标注
尺寸标注正确
尺寸标注每错1处扣2分，粗糙度
标注每错1处扣2分，扣完为止
30分
技术要求
技术要求书写并正确
技术要求未写扣6分，写了不全对扣2分
6分
合计得分
轴二
内容
标准
分数
得分
评分人
零件测量
正确使用量具
5分
测量方法正确
5分
尺寸75（±0.15）
每超差扣0.05扣1分，扣完为止
2分
尺寸60（±0.15）
每超差扣0.05扣1分，扣完为止
2分
尺寸45（±0.10）
每超差扣0.05扣1分，扣完为止
3分
尺寸15（±0.10）
每超差扣0.05扣1分，扣完为止
2分
尺寸￠160
每超差扣0.05扣1分，扣完为止
2分
尺寸￠18
每超差扣0.05扣1分，扣完为止
2分
尺寸2（）1()
每超差扣0.05扣1分，扣完为止
3分
尺寸16°(±0.1°)（￠14±0.1）
每超差扣0.1°扣1分，扣完为止（每超差扣0.05扣1分，扣完为止）
3分
尺寸M12
每超扣2分
2分
尺寸M10
每超扣3分
3分
绘图
图形轮廓正确
图形轮廓每错1处扣2分，线形每错1处扣2分，扣完为止
30分
标注
尺寸标注正确
尺寸标注每错1处扣2分，粗糙度
标注每错1处扣2分，扣完为止
30分
技术要求
技术要求书写并正确
技术要求未写扣6分，写了不全对扣2分
6分
合计得分
套
内容
标准
分数
得分
评分人
零件测量
正确使用量具
5分
测量方法正确
5分
尺寸37（±0.15）
每超差扣0.05扣1分，扣完为止
3分
尺寸17（±0.10）
每超差扣0.05扣1分，扣完为止
3分
尺寸2（）1.5（）
每超差扣0.05扣1分，扣完为止
5分
尺寸￠18
每超差扣0.05扣1分，扣完为止
3分
尺寸￠8
每超差扣0.05扣1分，扣完为止
4分
尺寸M16
超差扣3分
3分
绘图
图形轮廓正确
图形轮廓每错1处扣2分，线形每错1处扣2分，扣完为止
33分
标注
尺寸标注正确
尺寸标注每错1处扣2分，粗糙度
标注每错1处扣2分，扣完为止
30分
技术要求
技术要求书写并正确
技术要求未写扣6分，写了不全对扣2分
6分
合计得分
抽查题二评分标准
内容
标准
分数
得分
评分人
第三视图
正确使用绘图具
10分
图面整洁美观
5分
图形对应正确
不正确的每项扣5分，扣完为止
30分
线条符合制图要求
不符合的每项扣5分，扣完为止
15分
轴侧图
图形轮廓正确
图形轮廓每错1处扣5分，
30分
比例正确
比例不正确的每处扣2分，扣完为止
10分
合计得分
