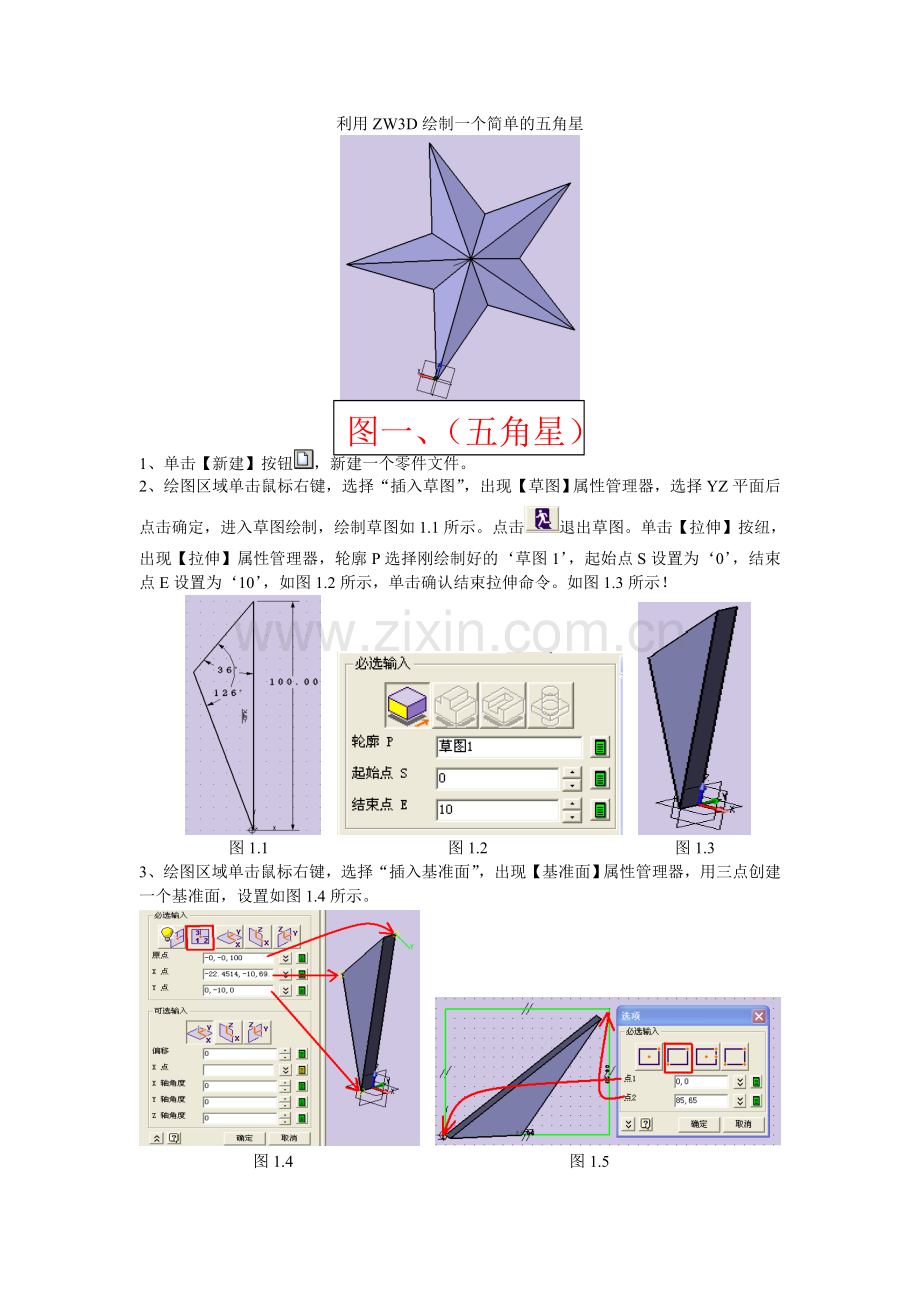

利用ZW3D绘制一个简单的五角星

图一、（五角星）

1、单击【新建】按钮，新建一个零件文件。
2、绘图区域单击鼠标右键，选择“插入草图”，出现【草图】属性管理器，选择YZ平面后点击确定，进入草图绘制，绘制草图如1.1所示。点击退出草图。单击【拉伸】按纽，出现【拉伸】属性管理器，轮廓P选择刚绘制好的‘草图1’，起始点S设置为‘0’，结束点E设置为‘10’，如图1.2所示，单击确认结束拉伸命令。如图1.3所示！

图1.1 图1.2 图1.3
3、绘图区域单击鼠标右键，选择“插入基准面”，出现【基准面】属性管理器，用三点创建一个基准面，设置如图1.4所示。

图1.4 图1.5

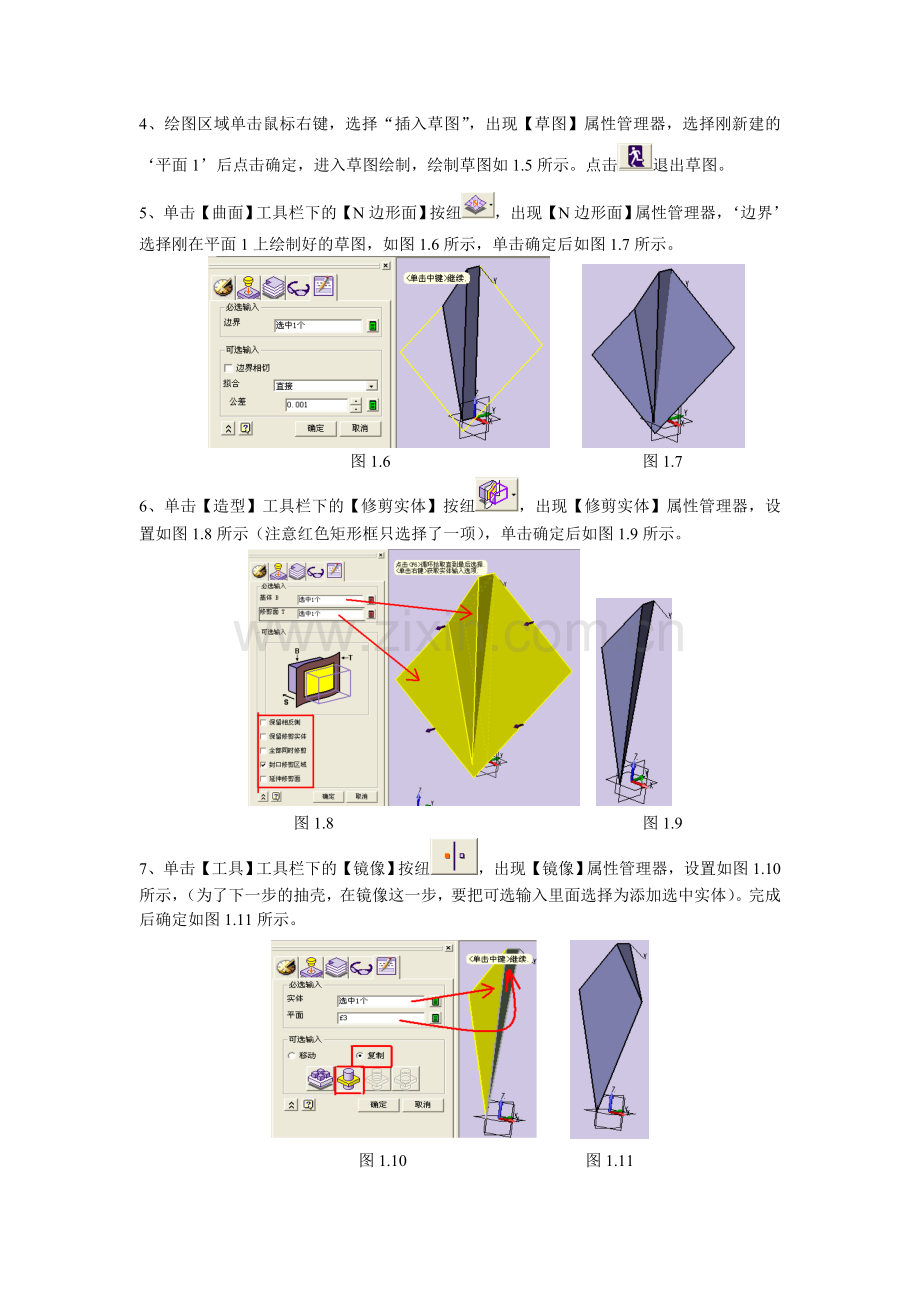

4、绘图区域单击鼠标右键，选择“插入草图”，出现【草图】属性管理器，选择刚新建的‘平面1’后点击确定，进入草图绘制，绘制草图如1.5所示。点击退出草图。
5、单击【曲面】工具栏下的【N边形面】按纽，出现【N边形面】属性管理器，‘边界’选择刚在平面1上绘制好的草图，如图1.6所示，单击确定后如图1.7所示。

图1.6 图1.7
6、单击【造型】工具栏下的【修剪实体】按纽，出现【修剪实体】属性管理器，设置如图1.8所示（注意红色矩形框只选择了一项），单击确定后如图1.9所示。

图1.8 图1.9
7、单击【工具】工具栏下的【镜像】按纽，出现【镜像】属性管理器，设置如图1.10所示，（为了下一步的抽壳，在镜像这一步，要把可选输入里面选择为添加选中实体）。完成后确定如图1.11所示。

图1.10 图1.11
8、单击【造型】工具栏下的【抽壳】按纽，出现【抽壳】属性管理器，设置如图1.12所示，（在选择面1、面2、面3时，必须把这个造型翻转到底面，这样才能选择）。完成后如图1.13所示。

图1.12 图1.13
9、单击【工具】工具栏下的【阵列】按纽，出现【阵列】属性管理器，在阵列方式图标中选择‘圆形阵列’图标，设置如图1.14所示，（【阵列】属性管理器中的方向选择的我们在利用三点创建基准面时的Z轴负方面[红色箭头地方]，如果以平面1为中心，放大效果图如1.15所示，会隐约看到一个大的箭头）。确定后如图一（五角星）。

图1.14 图1.15

该实例主要用到了中望3D中的草图绘制、基准面的创建、N边面的创建、实体修剪、镜像、抽壳、阵列功能，方便大家更直观的了解曲面与实体之间的结合。中望3D拥有非常多好的三维实体造型功能，结合鼠标中键用起来比起其它3D软件运用要方便得多，大家有空可以多多了解一下，将会给你带来意想不到的惊喜。

上海技术部
2010-11-24
