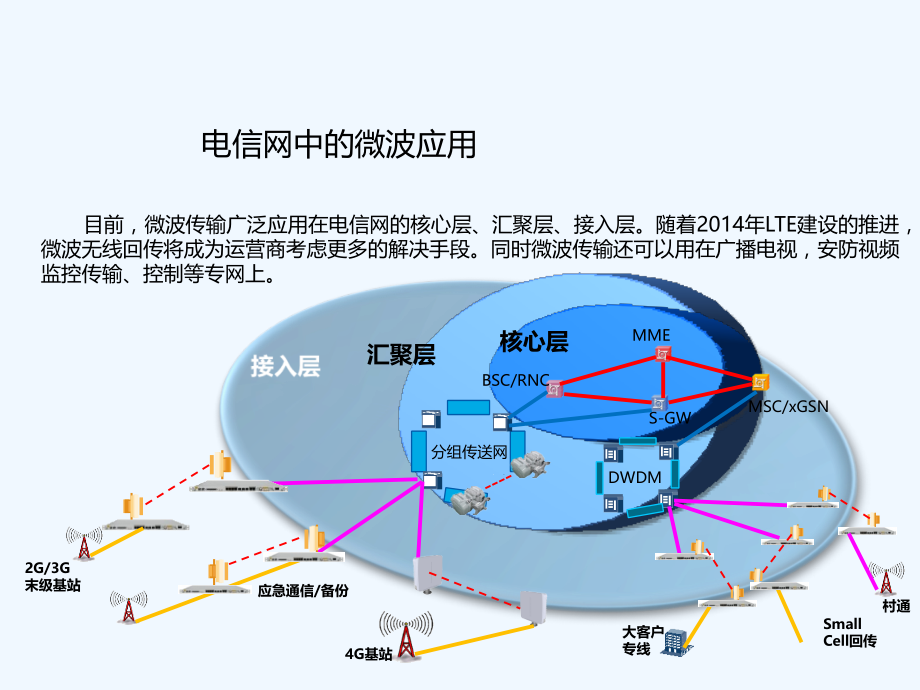

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,2015,年无线传输产品解决方案,无线传输产品事业部,汇聚层,S-GW,MSC/xGSN,BSC/RNC,MME,核心层,分组传送网,DWDM,2G/3G,末级基站,大客户专线,Small Cell,回传,4G,基站,应急通信,/,备份,村通,电信网中的微波应用,目前，微波传输广泛应用在电信网的核心层、汇聚层、接入层。随着,2014,年,LTE,建设的推进，微波无线回传将成为运营商考虑更多的解决手段。同时微波传输还可以用在广播电视，安防视频监控传输、控制等专网上。,您的需求,？,光纤铺设成本高、,规划和铺设周期长,工程上多方协调困难、物业协调难,？,！,光缆较脆弱,检修困难,光纤传输的不足,安装快速,投入成本低,建设周期短,应用灵活,高方向性,微波传输优势,可复用性,城区,京信微波运用场景,跨水域,山区,村通,应急通信,450Mbps,LTE,网络,“,最后一公里,”,无线回传,LTE,网络汇聚层的组网成环,安装方式：墙面,/,灯柱,回传线路,Small Cell,回传无线解决方案,NIX,系列,京信无线传输产品,大家有疑问的，可以询问和交流,可以互相讨论下，但要小声点,NIX,系列微波产品是京信通信最新推出的新一代分组微波传输设备。具有最高可达,1Gbps,的分组数据传输能力，同时可提供包含,SDH/IP/E1,在内的多种接口，为客户提供了更为灵活可靠的,IP/,语音传输解决方案。,京信无线传输产品,小体积 大容量,采用高效调制解调器，最高可达,1Gbps,传输容量，可支持,1024QAM,调制方式，并在超薄设备内完美实现,XPIC,功能,高可靠性,采用空间分集、频率分集、电源冗余等多种技术措施，确保设备可靠安全运行,模块化设计 接口丰富,模块化设计 备有多个,FE/GE(,电口,),、,FE/GE(,光口,),、,E1,、,STM-1,口，满足不同传输接口需求,22 mm,44 mm,尺寸更小,1+1,保护配置、,2+0,高配置只有,1U,尺寸,系统功耗更低,重量更轻,容量更大,京信无线传输产品,分组化,NIX-41,NIX-43,TDM,接口,16,E1/T1,16/32,E1/T1,1,STM-1,调制方式,QPSK32QAM,QPSK1024QAM,ACM,系统配置,1+0,1+0,2+0,1+1,N+0,nodal,最大吞吐量,150Mbps,520(1+0)/1000(2+0)Mbps,(XPIC),XPIC,功能,无,支持,京信无线传输产品,京信无线传输产品,2,*,STM-1,接口（光）,3,*,FE/GE,光口,（自适应）,2M,时钟接口,16/32,*,E1/T1,接口,4*FE/GE,电口（自适应）,AUX/Alarm,接口,-48V DC,电源,电源开关,XPIC,接口,中频口,支持,Synce,和,1588V2,。,支持,649600,字节,，,支持包头压缩,QoS,支持优先级加权优先（,WRR,）和队列优先（,SP,）,支持基于端口、,COS,、,TOS,以及,DSCP,的优先级分类,优先级队列为,8,个队列,支持,MPLS,优先级分类,(,仅支持,SP,优先级,),支持用户优先级映射功能,支持,VLAN(IEEE802.1Q),和,QinQ,支持,802.3X,流量控制,支持,traffic shaping,支持,RPD,功能,支持生成树协议,STP RSTP,以及,MSTP,支持环保护协议,ERPS EAPS,支持,RMON,协议，以太网包统计,支持,LACP,链路聚合,支持,1+1HSB,，倒换时间小于,50ms,。,支持,2+0,、,XPIC,、东西向互联,支持,1+1,波导备份，无损切换,支持,1+1,电源备份,NIX,系列,微波产品较上一代微波产品有了巨大的提升，不仅良好的兼容了传统,2G/3G,基站业务，更能完美配合,LTE,网络的快速建设工作。其支持多种协议及交换功能，适合新一代网络传输需求。,京信无线传输产品,MINI-FOS,系列,京信无线传输产品,Mini-FOS(,外置天线,),频段：,11-23GHz,业务类型：,IP,（电,/,光）,QPSK1024QAM,增益选择丰富,Mini-FOS(,内置天线,),频段：,11-23GHz,业务类型：,IP,（电,/,光）,QPSK1024QAM,一体化设计、小巧隐蔽,京信无线传输产品,京信无线传输产品,2,公里,1024,QAM,500,MHz,吞吐量,56,MHz,带宽,25,dBi,发射功率,All-in-one,1588,v2,传输速率：,10-500Mbps,接口配置：,2,*,10/100/1000Base-T,时间同步：支持同步以太网、,1588 V2,协议,尺寸：,211,*,201,*,53mm,（集成天线,&,外置天线）,小巧美观 适用于小基站回传方案,支持分组化,京信无线传输产品,京信无线传输产品,Mini-Fos+Small Cell,Mini-Fos+Small Cell,Mini-Fos+Small Cell,eNodeB+NIX,BTS-LTE,BBU+NIX,光纤接入,eNodeB+NIX,广州移动开始,TD-LTE,的试点建设；,覆盖点位于广州亚运会开闭幕式场馆海心沙；,由于工期建设紧，采用,350M IP,一体化数字微波解决,LTE,基站大容量数据回传；,基站侧位于广州新图书馆，回传至附近青少年宫移动机房，视距,2,公里；,京信,IP,微波,中兴,LTE RRU,案例分析,LTE,回传,IP,数字微波传输测试结果：,LTE,覆盖测试结果：,案例分析,LTE,回传,案例分析,荆州联通,E1/IP,混传微波试点,站点情况,此次采用微波传输方案的站点为武汉博物馆，上级站为武商量贩，两站之间为公园，相距700,米，确保了较长时期内两站间不会出现新的建筑物，十分适合微波设备的开通与使用。,目前武汉博物馆基站到武商量贩基站微波已经开通，运行状况良好,。,方案设计,此项目传输需求为,7,个,2M,和,20M,的数据业务（,FE,口），京信提供的产品为,34M,带宽,E1/IP,混传微波，,17,个,2M,与,34M,带宽的,FE,口间可通过软件灵活配置。,设备型号为,ML-2206,，,17E1+IP,混传，总带宽为,34M,，,E1/IP,容量可通过软件灵活配置。,2013,年业界销售情况,1500,省份,应用数量（跳）,广东,275,广西,40,湖南,3,内蒙古,50,北京,100,山西,51,江西,3,河南,4,黑龙江,87,安徽,10,四川,5,天津,568,2013,年京信微波国内的销售情况,在中国全国,10,大区域，,31,个省级分公司，,200,多个地市级办事处。,京信通信在继续深入拓展国内市场的同时，积极开拓国际市场，在四十多个国家开展国际产品销售及技术服务，产品已销往一百多个国家和地区。,京信服务体系,THANKS!,Question&Answer,京信通信系统（中国）有限公司,无线传输产品事业部,
