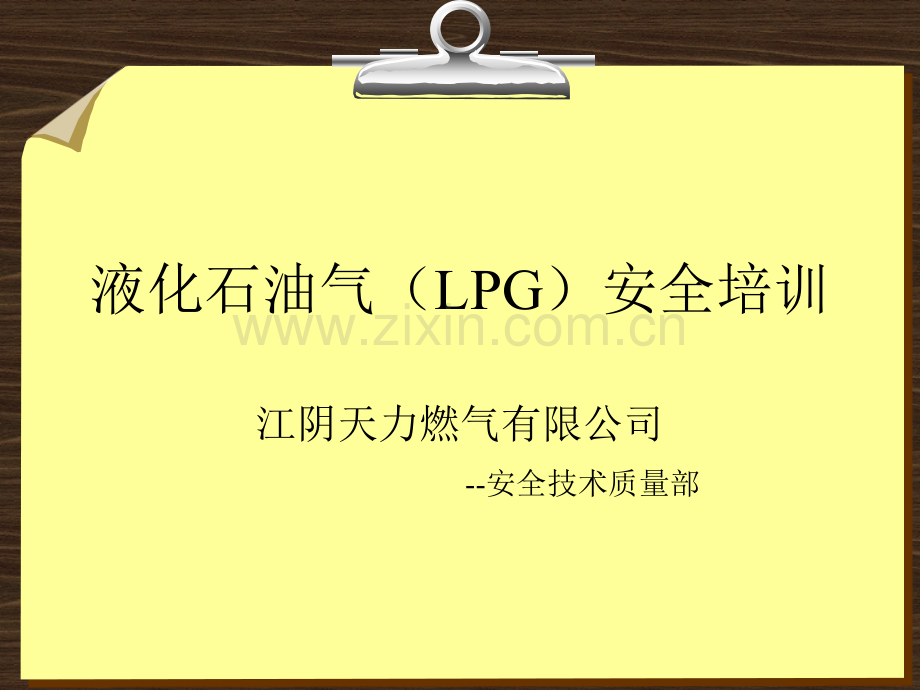

LPG培训教材.ppt

液化石油气（LPG）安全培训江阴天力燃气有限公司 -安全技术质量部目 录第一章：前言第二章：LPG基础知识第三章：LPG常用设备简介及安全使用指引第四章：LPG的危害及安全防范措施第五章：LPG火灾应急处理方法第六章：LPG使用实例分析及事故案例前 言 随着社会经济的快速发展，液化石油气作为一种高品质的基本原料和新型燃料，已愈来愈受到人们的重视，在生产过程中得到日益广泛的应用。由于液化石油气是具有易燃、易爆、有毒、有害等特性，使用和管理不当极易引发爆炸、火灾等灾难性事故，危及人民的生命和财产安全。前 言 为加强对液化石油气的安全使用宣传，加深广大用户对液化石油的特性、安全使用基本知识的了解，根据有关资料和使用经验，特编写了液化石油气安全培训，以此奉献给热爱家庭、珍惜生命、注重安全的用户，并真诚祝福永远平安。第二章 LPG基础知识一、名词解释 LPG(liquefied petroleum gas)是丙烷和丁烷的混合物，通常伴有少量的丙烯和丁烯。无色气体或黄棕色油状液体,有特殊臭味。中文：“液化石油气”或“液化气”煤气是由多种可燃成分组成时一种气体燃料，主要成 分为氢气、甲烷及一氧化碳，煤气的种类繁多，成分也很复杂。因此，LPG 煤气。第二章 LPG基础知识二、LPG的来源：1、炼厂。1吨原油产气约40-100KG左右。从C1-C5组分中分离提炼出来。2、油田伴生气。利用设在油井上面的油气分离装置，将石油和伴生气分离。再提炼出来。3、由天然气中获取。将天然气中的丙烷、丁烷等组分分离出来。第二章 LPG基础知识三、LPG用途：1、有色金属冶炼。2、窑炉焙烧。主要用于工业窑炉和加热炉，如烧制瓷砖、汽车工业中的烘焙轧制薄板、金属热加工等。3、汽车燃料。LPG汽车，减少空气污染。4、居民生活燃料。管道输送、瓶装供给。第二章 LPG基础知识四、LPG特性：1、化学成分。化学成分。LPG主要成分是丙烷、丁烷、丙烯、丁烯、。习惯上称为碳三（C3)和碳四(C4）。另外还有少量的甲烷、乙烷、乙烯、戊烯（C1、C2、C5），以及微量的硫化物、水等。LPG为无色气体或黄棕色油状液体,本是无味，但在其中加入乙硫醇，有特殊臭味。也是臭鼬所有的.第二章 LPG基础知识2、物理特性、物理特性 A、密度。气态液化石油气比空气重约1.5-2.5倍。因此，一旦液化石油气从容器或管道中泄露出来，像水一样往低处流动和停滞。很容易达到爆炸浓度。第二章 LPG基础知识液化石油气的液态相对密度约为0.5-0.6之间,接近为水的一半。当LPG中含有水分时，水就会沉积在容器的底部，这样会造成容器底部腐蚀，缩短容器的使用寿命。第二章 LPG基础知识B、体积膨胀系数 所谓膨胀系数，指温度每升高1度，液体增加的体积与原来的体积的比值。LPG的体积膨胀系数比水大十几倍，而且温度越高，系数越大。（这就说明，在满液的状态下，随着温度的升高，容器内的压力会急剧升高。）第二章 LPG基础知识C、饱和蒸气压 LPG的蒸气压随温度升高而增大，另外，LPG的蒸气压和组分有关，低C组分越大，蒸气压越大，反之，则越小。第二章 LPG基础知识D、汽化潜热 液态变为气态时，需要吸收热量，叫做汽化潜热。由于LPG的汽化潜热比较大，因此在生产过程中要严禁液态的石油气直接接触人体，以免皮肤冻伤。第二章 LPG基础知识五、LPG的特性1、热值 热值是指单位物质或单位体积的可燃物质，在完全燃烧生成最简单稳定的化合物时所释放的热量。单位为KJ/M3，或KJ/KG。高热值高热值：包含燃烧产生的水蒸气冷凝成水时所发出的热量。若不计算这部分热量，则为低热值低热值。LPG热值很高。同样重量LPG的发热量相当于煤的2倍，液态发热量为45 18545 980kJ/m（LNG约37620kJ/m）第二章 LPG基础知识2、爆炸浓度极限 可燃气体与空气的混合物遇到火源能够发生爆炸燃烧的浓度范围称为爆炸浓度极限。爆炸燃烧的最低浓度称为爆炸下限，最高浓度称为爆炸上限。LPG的爆炸极限1.5%-9.5%(LNG5%15%），爆炸下限越低，爆炸范围越大，火灾危险性越大。爆炸速度能达到2-3Km/S。第二章 LPG基础知识第二章 LPG基础知识六、LPG的优点污染少。LPG是由C3（碳三）、C4（碳四）组成的碳氢化合物可以全部燃烧，无粉尘。发热量高。同样重量LPG的发热量相当于煤的2倍，液态发热量为45 18545 980kJ/M3。易于运输。LPG在常温常压下是气体，在一定的压力下或冷冻到一定温度可以液化为液体，可用火车（或汽车）槽车、LPG船在陆上和水上运输。压力稳定。LPG管道用户灶前压力不变，用户使用方便。第二章 LPG基础知识储存设备简单，供应方式灵活。LPG的储存设备比较简单，气站用LPG储罐储存，又可装在气瓶里供用户使用，也可通过配气站和供应管网，实行管道供气；甚至可用小瓶装上丁烷气，用作餐桌上的火锅燃料，使用方便。第三章 LPG常用设备简介及安全使用指引储罐储罐第三章 LPG常用设备简介及安全使用指引气瓶气瓶第三章 LPG常用设备简介及安全使用指引调压器调压器:又称减压器又称减压器,它是液化石油气安全燃烧的一个重要它是液化石油气安全燃烧的一个重要部件部件,连通在钢瓶和炉具之间连通在钢瓶和炉具之间,调压器不仅能把瓶调压器不仅能把瓶内的高压石油气变为低压石油气内的高压石油气变为低压石油气,还能把低压气还能把低压气,稳定在适合炉具安全燃烧的压力范围之内稳定在适合炉具安全燃烧的压力范围之内,因此因此调压器是一种自动稳压装置调压器是一种自动稳压装置.人们习惯地把它称人们习惯地把它称为减压器、减压阀为减压器、减压阀。压力表压力表:用于计量流体（气体、液体）压力的仪表。压力用于计量流体（气体、液体）压力的仪表。压力表原理：压力表通过表内的敏感元件（波登管、表原理：压力表通过表内的敏感元件（波登管、膜盒、波纹管）的弹性形变，引起指针转动来显膜盒、波纹管）的弹性形变，引起指针转动来显示压力。示压力。第三章 LPG常用设备简介及安全使用指引气化炉工作原理气化炉工作原理液化气从浸没在温水中的不锈钢盘管内通过，吸收温水中的热量液化气从浸没在温水中的不锈钢盘管内通过，吸收温水中的热量后气化并过热，经过设备本身的气液分离器脱去重组份后输入管网。后气化并过热，经过设备本身的气液分离器脱去重组份后输入管网。温水的热源由电加热器提供，水温由电控盘上的仪表自动控制在温水的热源由电加热器提供，水温由电控盘上的仪表自动控制在工作范围内（通常为工作范围内（通常为602.5）。当水温低于最低温度（）。当水温低于最低温度（55）时，）时，电控盘会自动报警；当水温高于最高温度（电控盘会自动报警；当水温高于最高温度（70）时，电控盘会自）时，电控盘会自动报警并切断设备电源。动报警并切断设备电源。当水位低于设定的最低下限时，电控盘会当水位低于设定的最低下限时，电控盘会自动报警并切断设备电源。自动报警并切断设备电源。第三章 LPG常用设备简介及安全使用指引安全阀：安全阀：安全阀类的作用是防止管路或装置中的介质压安全阀类的作用是防止管路或装置中的介质压力超过规定数值，从而达到安全保护的目的。力超过规定数值，从而达到安全保护的目的。安全阀是一种安全保护用阀，它的启闭件受安全阀是一种安全保护用阀，它的启闭件受外力作用下处于常闭状态，当设备或管道内的介外力作用下处于常闭状态，当设备或管道内的介质压力升高，超过规定值时自动开启，通过向系质压力升高，超过规定值时自动开启，通过向系统外排放介质来防止管道或设备内介质压力超过统外排放介质来防止管道或设备内介质压力超过规定数值。安全阀属于自动阀类，主要用于锅炉、规定数值。安全阀属于自动阀类，主要用于锅炉、压力容器和管道上，控制压力不超过规定值，对压力容器和管道上，控制压力不超过规定值，对人身安全和设备运行起重要保护作用。人身安全和设备运行起重要保护作用。第三章 LPG常用设备简介及安全使用指引燃气胶管燃气胶管:是连接燃气管道和燃气用具的专用耐油胶管，国是连接燃气管道和燃气用具的专用耐油胶管，国家燃气规范明确规定，一般普通燃气胶管的安全家燃气规范明确规定，一般普通燃气胶管的安全使用期为使用期为18个月，过期会老化或漏气。要想家中个月，过期会老化或漏气。要想家中的燃气安全，要注意下面的燃气安全，要注意下面6方面：方面：1.注意使用期限，过期的一定要更换。注意使用期限，过期的一定要更换。2.燃气胶管长度不得超过燃气胶管长度不得超过2米。如果管子太长，米。如果管子太长，气体压力会降低，火会点不着，还容易脱落气体压力会降低，火会点不着，还容易脱落第三章 LPG常用设备简介及安全使用指引3.胶管中间不能有接头。否则，胶管所承受的压力不均等，胶管中间不能有接头。否则，胶管所承受的压力不均等，容易造成泄漏。容易造成泄漏。4.燃气用胶管是专用的，不能随便用其他医用、水用等非燃气用胶管是专用的，不能随便用其他医用、水用等非燃气体用的软管代用。现在有一种金属的燃气用软胶管，燃气体用的软管代用。现在有一种金属的燃气用软胶管，不易受折受挤压，也不易被老鼠咬破，倒是个不错的选不易受折受挤压，也不易被老鼠咬破，倒是个不错的选择。择。5.查看胶管是否完全充分套入接头，并用卡箍紧固，不能查看胶管是否完全充分套入接头，并用卡箍紧固，不能用其他金属丝代替卡箍。用其他金属丝代替卡箍。6.不要压、折胶管，以免造成堵塞，影响连续供气。也不不要压、折胶管，以免造成堵塞，影响连续供气。也不要把胶管接口处密闭在橱柜内。万一有燃气泄漏，不易要把胶管接口处密闭在橱柜内。万一有燃气泄漏，不易发现，可燃气体积聚到爆炸极限，一遇明火即会爆炸发现，可燃气体积聚到爆炸极限，一遇明火即会爆炸第三章 LPG常用设备简介及安全使用指引安安全全标标示示第三章 LPG常用设备简介及安全使用指引所有钢瓶必须所有钢瓶必须直立使用，严直立使用，严禁将钢瓶平卧禁将钢瓶平卧或倒置使用或倒置使用。第三章 LPG常用设备简介及安全使用指引储瓶间必须符合通风要求，且其储瓶间必须符合通风要求，且其照明设备必须是防爆型。照明设备必须是防爆型。第三章 LPG常用设备简介及安全使用指引输气管线及阀门安装符合规范要求。输气管线及阀门安装符合规范要求。第三章 LPG常用设备简介及安全使用指引钢瓶与炉具之间必须保持足够的安全间距。第三章 LPG常用设备简介及安全使用指引不能向钢瓶浇洒热水或将钢瓶放置热水中浸泡加热不能向钢瓶浇洒热水或将钢瓶放置热水中浸泡加热第三章 LPG常用设备简介及安全使用指引严禁对钢瓶内残余气体自行清倒处理严禁对钢瓶内残余气体自行清倒处理第三章 LPG常用设备简介及安全使用指引储瓶间、瓶组间或石油气站房必须配备足够的灭火器材，操储瓶间、瓶组间或石油气站房必须配备足够的灭火器材，操作人能正确使用灭火器。作人能正确使用灭火器。第三章 LPG常用设备简介及安全使用指引所有灭火器材需放在固定位置上，不得随意移动。所有灭火器材需放在固定位置上，不得随意移动。定期检查灭火器，失效灭火器必须立即更换。定期检查灭火器，失效灭火器必须立即更换。第四章 LPG的危害及安全防范措施第四章 LPG的危害及安全防范措施一、危害类型：1.火灾危害：易燃 2.爆炸危害：易爆 3.窒息危害 4.腐蚀危害 火灾危害LPG能够燃烧，分为稳定燃烧和爆炸两种形式。液化石油气发生泄漏，遇火发生的连续燃烧现象，叫做稳定燃烧。LPG火灾的燃烧速度快，辐射热高达105000KJ/m3，火焰温度达2000，,如果热辐射作用在容器和设备上,尤其是液化气体容器,其内部压力会迅速升高,引起容器和设备的破裂;如果热辐射作用于可燃物,会引燃可燃物;如果热辐射作用于人员,会引起人员烧伤甚至死亡。爆炸危害 1.LPG 具有高膨胀性，（液态：气态=1:250）吸热后高速膨胀，导致物理爆炸；2.爆炸威力大，速度将达到2-3km/s。液化石油气发生泄漏后，达到1.5%-9.5%的浓度，与空气混合形成爆炸混合物，遇到火源发生爆炸。窒息危害气态的液化气是一种麻醉剂，它不利于呼吸，人直接大量吸入后，可引起头晕、头痛、兴奋或嗜睡、恶心、呕吐、窒息等。当空气中液化气含量有1%时，人在空气中10min无危险，当含量达到10%时，人在2min后就会麻醉，甚至死亡。腐蚀危害液化石油气尽管没有腐蚀作用，但是它会使容器、管道、橡胶管、密封物等有腐蚀作用。从而导致泄漏。第四章 LPG的危害及安全防范措施一、一般注意事项：1、严防LPG外泄。容器和管道应具有足够的耐压能力和密封性。LPG设施与其他建筑要有足够的防范保护设施和防火间距。2、凡与LPG相关的地方和环境要杜绝明火、电火花及静电火花的产生，并应具有良好的通风条件，不得有使LPG集聚、存积的地方。第四章 LPG的危害及安全防范措施3、LPG汽化潜热较大，人员在作业和使用过程中，应避免皮肤直接与LPG接触，以防冻伤，操作人员在作业时应穿着防冻手套和防冻衣裤。4、盛装LPG的容器均为钢制品，加之LPG的密度也较大，作业人员和使用人员都应避免气瓶等砸伤，操作人员在作业过程中应该穿着安全鞋。第四章 LPG的危害及安全防范措施5：严防火种。火源：按照性质分，可以分为四类：1、机械性火类、机械性火类（撞击、摩擦火源；压缩热）；2、热火源、热火源（高温物体、热射线（阳光、钢水等）；3、电火源、电火源：电气火花、静电火花；4、化学火源、化学火源：明火。第四章 LPG的危害及安全防范措施 明火的存在是很危险的，在液化石油气站内，明火一般是不存在的，但要注意周边环境中这类火源造成的危害。此外，维修用火，焊接、切割等作业，造成的事故也较多，凡在液化石油气生产、储存、使用场所动火，均应按规定办理动火手续，严禁随意动火。电气火源，也是液化石油气站常见的致灾火源，电气接触点在启动或断开时产生的温度可达几千度，电气设备老化、短路、线路超负荷也会造成电火花。电火花击穿的空间，温度可达上万摄氏度，危害极大。静点的特点是电量小而电压高，一旦形成条件，易发生静电放电火花，成为火灾、爆炸的的火源。第四章 LPG的危害及安全防范措施 针对明火。有液化石油气储存的场所应设置严禁烟火、严禁吸烟、禁止带火种等警示牌；严禁打手机、相关车辆必须带阻火器等。针对电气、静电、雷电。在LPG相关场所的电器设备都应是防爆型的；相关管道及设备都应该有良好的静电连接，所有操作人员和接触人员都应该穿着防静电服装；防雷装置完好，并按时检测。第四章 LPG的危害及安全防范措施6、其他防范措施严禁非操作人员进入生产现场从事操作活动。安全装置配备不齐全或失灵的设备及系统不准启用。生产区内不准堆放自燃性物质和与操作无关的其他物品。班前、班中不准饮酒，儿童禁止进入生产区。做好消防演练。第五章 火灾扑救方法1、火情侦察：、火情侦察：（1）是个体钢瓶燃烧还是群体钢瓶燃烧。）是个体钢瓶燃烧还是群体钢瓶燃烧。（2）钢瓶处于何种状态燃烧（是立还是卧，）钢瓶处于何种状态燃烧（是立还是卧，火焰是向上还是向下还是向侧等）。火焰是向上还是向下还是向侧等）。（3）钢瓶角阀是否完好。）钢瓶角阀是否完好。（4）钢瓶已燃烧时间或钢瓶受火焰辐射的）钢瓶已燃烧时间或钢瓶受火焰辐射的时间。时间。（5）钢瓶有无爆炸征兆等。）钢瓶有无爆炸征兆等。第五章 火灾扑救方法2、钢瓶爆炸前的火情判断：、钢瓶爆炸前的火情判断：（1）钢瓶在火焰直接作用下，持续燃烧约）钢瓶在火焰直接作用下，持续燃烧约三分钟，就有爆炸危险。三分钟，就有爆炸危险。（2）钢瓶锥体膨胀鼓肚变形，是爆炸前的）钢瓶锥体膨胀鼓肚变形，是爆炸前的征兆。征兆。（3）火焰颜色白亮刺眼，声音变细，发出）火焰颜色白亮刺眼，声音变细，发出“嘶嘶嘶嘶”声，如此持续声，如此持续510秒左右，声音秒左右，声音和火焰突然消失，随即爆炸。和火焰突然消失，随即爆炸。第五章 火灾扑救方法3、扑救一般场所石油液化气钢瓶火灾的措施：、扑救一般场所石油液化气钢瓶火灾的措施：（1）首先拨打火警电话（）首先拨打火警电话（119），同时向），同时向110，120，燃气，燃气公司（公司（962007）求助，说清事故发生的地点。）求助，说清事故发生的地点。（2）立于地的钢瓶燃烧时，应先检查其角阀是否完好。如）立于地的钢瓶燃烧时，应先检查其角阀是否完好。如角阀完好，应先关闭阀门，火焰将自行熄灭；倘火势猛角阀完好，应先关闭阀门，火焰将自行熄灭；倘火势猛烈，无法先关闭阀门时，可采用干粉、卤代烷、二氧化烈，无法先关闭阀门时，可采用干粉、卤代烷、二氧化碳等灭火剂灭火，然后再关阀断气。在灭火前应先冷却碳等灭火剂灭火，然后再关阀断气。在灭火前应先冷却钢瓶瓶体。钢瓶瓶体。（3）如钢瓶角阀失去作用时，不要急于救火，应对钢瓶瓶）如钢瓶角阀失去作用时，不要急于救火，应对钢瓶瓶体不断进行冷却，在作好堵漏准备后，方可灭火。如果体不断进行冷却，在作好堵漏准备后，方可灭火。如果未能作好堵漏准备，只能用水枪不断冷却，直至气体燃未能作好堵漏准备，只能用水枪不断冷却，直至气体燃尽为止。尽为止。第五章 火灾扑救方法（4）钢瓶倒于地面，）钢瓶倒于地面，如角阀出气管口朝向如角阀出气管口朝向地面燃烧，这种钢瓶有爆炸危险地面燃烧，这种钢瓶有爆炸危险，灭火人，灭火人员不要急于接近钢瓶，应首先卧倒，远距员不要急于接近钢瓶，应首先卧倒，远距离射水冷却，或利用掩体射水，防止钢瓶离射水冷却，或利用掩体射水，防止钢瓶爆炸伤人。进攻时，身体应该面向瓶体中爆炸伤人。进攻时，身体应该面向瓶体中部，避开瓶体两端，防止爆炸时两端封头部，避开瓶体两端，防止爆炸时两端封头飞出伤人。在冷却瓶体的同时，飞出伤人。在冷却瓶体的同时，应用消防应用消防钩等转动瓶体，使喷嘴向上或朝向侧面钩等转动瓶体，使喷嘴向上或朝向侧面，以减少爆炸危险，然后再采取灭火措施。以减少爆炸危险，然后再采取灭火措施。第五章 火灾扑救方法（5）群体石油液化气钢瓶燃烧，往往发生）群体石油液化气钢瓶燃烧，往往发生在气瓶供应站，威胁性大，容易造成连续在气瓶供应站，威胁性大，容易造成连续性燃烧、爆炸。此时应首先冷却燃烧钢瓶性燃烧、爆炸。此时应首先冷却燃烧钢瓶和受威胁性较大的钢瓶，同时关闭灌装阀和受威胁性较大的钢瓶，同时关闭灌装阀门，切断气源，边冷却边疏散未燃烧钢瓶；门，切断气源，边冷却边疏散未燃烧钢瓶；对少数燃烧钢瓶可使用消防钩拖拽的方法，对少数燃烧钢瓶可使用消防钩拖拽的方法，拖出群体后灭火。疏散时，要保持瓶体直拖出群体后灭火。疏散时，要保持瓶体直立，防止石油液化气流出扩散。立，防止石油液化气流出扩散。第六章：LPG使用实例分析及事故案例 “安全生产、人人有责”。“安全工作”是一项长期的工作，来不得半点马虎和松懈，更不能摆架势，走过场，虚张声势。我们应该把安全预防工作落到实处，形成制度化，做到人人监督，各负其责。下面我们来看一下一些使用液化石油气的企业的现场情况：第六章：LPG使用实例分析及事故案例 安装了泄露报警器、调压器、压力表。有安全标示并具有通风口 未配备灭火器材第六章：LPG使用实例分析及事故案例 安装了泄露报警器、调压器、压力表、防爆开关、防爆电灯。有安全标示并具有通风口，配备了灭火器材第六章：LPG使用实例分析及事故案例 有安全标示并具有通风口，配备了灭火器材，不用气的时候关闭阀门。第六章：LPG使用实例分析及事故案例 未配备灭火器材、管道腐蚀严重。压力表坏第六章：LPG使用实例分析及事故案例 皮管老化严重 第六章：LPG使用实例分析及事故案例未配备灭火器材、气瓶存放在密闭空间内。第六章：LPG使用实例分析及事故案例未配备灭火器材、气瓶暴露在太阳下。第六章：LPG使用实例分析及事故案例皮管过长、气瓶放于露天、与热源距离太近。第六章：LPG使用实例分析及事故案例LPG典型事故案例：1.山西寿阳火锅店爆炸事故 第六章：LPG使用实例分析及事故案例山西寿阳火锅店爆炸事故：2012年11月23日19时52分，山西省晋中市寿阳县喜羊羊火锅店发生爆炸燃烧事故，截至24日5时许，死亡人数达到14人。另外17人重伤，30人轻伤。第六章：LPG使用实例分析及事故案例山西寿阳火锅店爆炸事故：2012年11月23日19时52分，山西省晋中市寿阳县喜羊羊火锅店发生爆炸燃烧事故，截至24日5时许，死亡人数达到14人。另外17人重伤，30人轻伤。第六章：LPG使用实例分析及事故案例北京光明楼蛋糕店爆北京光明楼蛋糕店爆炸：炸：2013年7月24日7时35分，北京光明楼蛋糕店燃气泄露，发生爆炸。导致2人死亡、4人重伤、15人轻伤。第六章：LPG使用实例分析及事故案例北京光明楼蛋糕店爆北京光明楼蛋糕店爆炸：炸：2013年7月24日7时35分，北京光明楼蛋糕店燃气泄露，发生爆炸。导致2人死亡、4人重伤、15人轻伤。完完谢谢谢谢!
