小型照明配电箱规格尺寸.doc

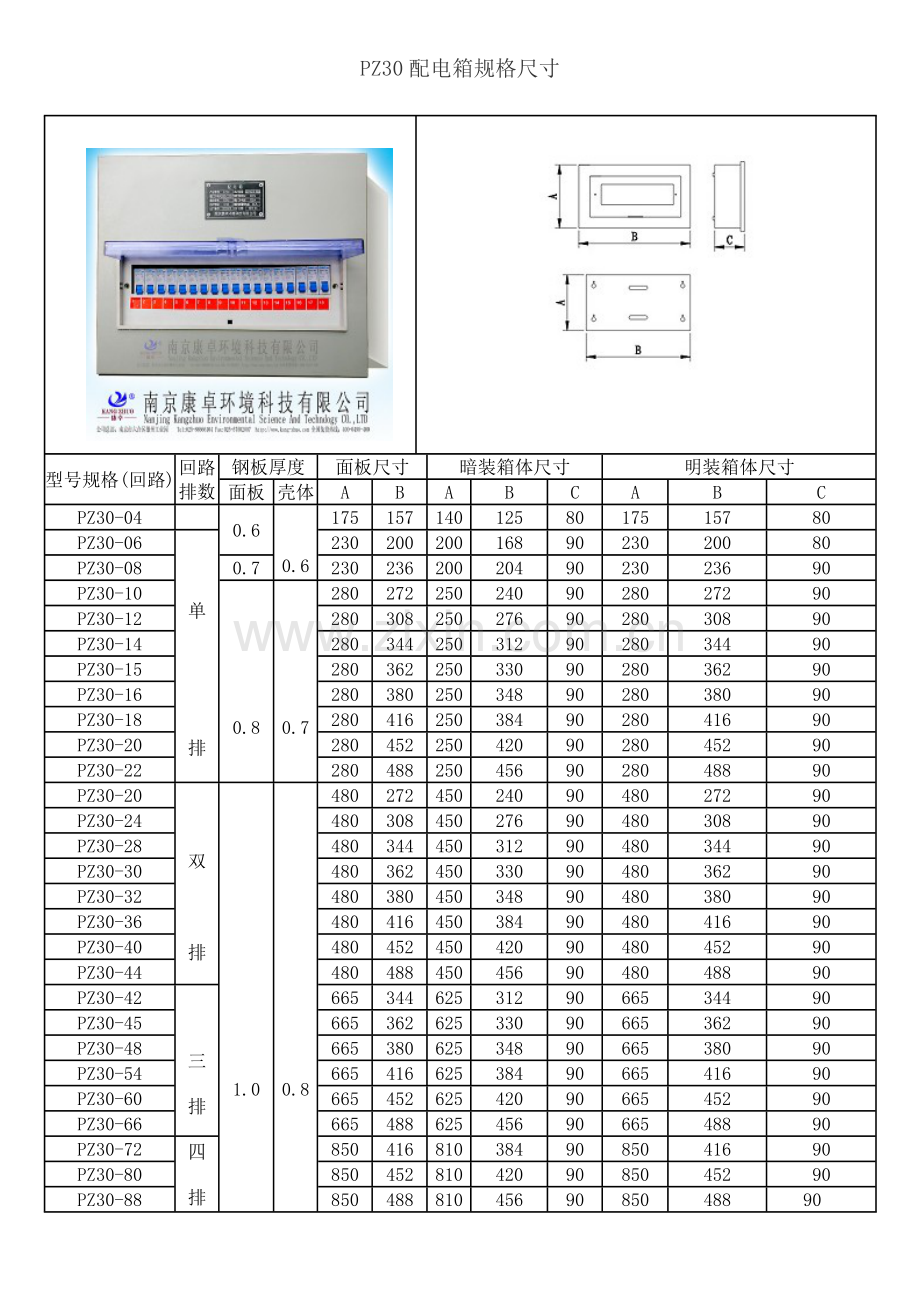

PZ30配电箱规格尺寸

型号规格(回路)
回路排数
钢板厚度
面板尺寸
暗装箱体尺寸
明装箱体尺寸
面板
壳体
A
B
A
B
C
A
B
C
PZ30-04

0.6

0.6
175
157
140
125
80
175
157
80
PZ30-06

单

排
230
200
200
168
90
230
200
80
PZ30-08
0.7
230
236
200
204
90
230
236
90
PZ30-10

0.8

0.7
280
272
250
240
90
280
272
90
PZ30-12
280
308
250
276
90
280
308
90
PZ30-14
280
344
250
312
90
280
344
90
PZ30-15
280
362
250
330
90
280
362
90
PZ30-16
280
380
250
348
90
280
380
90
PZ30-18
280
416
250
384
90
280
416
90
PZ30-20
280
452
250
420
90
280
452
90
PZ30-22
280
488
250
456
90
280
488
90
PZ30-20

双

排

1.0

0.8
480
272
450
240
90
480
272
90
PZ30-24
480
308
450
276
90
480
308
90
PZ30-28
480
344
450
312
90
480
344
90
PZ30-30
480
362
450
330
90
480
362
90
PZ30-32
480
380
450
348
90
480
380
90
PZ30-36
480
416
450
384
90
480
416
90
PZ30-40
480
452
450
420
90
480
452
90
PZ30-44
480
488
450
456
90
480
488
90
PZ30-42

三
排
665
344
625
312
90
665
344
90
PZ30-45
665
362
625
330
90
665
362
90
PZ30-48
665
380
625
348
90
665
380
90
PZ30-54
665
416
625
384
90
665
416
90
PZ30-60
665
452
625
420
90
665
452
90
PZ30-66
665
488
625
456
90
665
488
90
PZ30-72
四
排
850
416
810
384
90
850
416
90
PZ30-80
850
452
810
420
90
850
452
90
PZ30-88
850
488
810
456
90
850
488
90

正泰PZ30最大功耗容量及外形尺寸表
型号
暗装
明装
备注
A
B
C
E
F
高
宽
厚
宽内
高内
PZ30-04
175
165
80
0
115
单排
PZ30-06
240
195
90
0
180
PZ30-08
240
230
90
0
180
PZ30-10
240
270
90
195
165
PZ30-12
240
305
90
230
165
PZ30-15
240
360
90
285
165
PZ30-18
240
415
90
340
165
PZ30-20
450
270
90
195
375
双排
PZ30-24
450
305
90
230
375
PZ30-30
450
360
90
285
375
PZ30-36
450
415
90
340
375
PZ30-45
620
360
90
285
540
三排
PZ30-
正泰 PZ30明/暗装式 配电箱（箱体）
PZ30-4
A:高175mm B:宽165mm 单排
PZ30-6
A:高240mm B:宽195mm 单排
PZ30-8
A:高240mm B:宽230mm 单排
PZ30-10
A:高240mm B:宽270mm 单排
PZ30-12
A:高240mm B:宽305mm 单排
PZ30-15
A:高240mm B:宽360mm 单排
PZ30-18
A:高240mm B:宽415mm 单排
PZ30-20
A:高450mm B:宽270mm 双排
PZ30-24
A:高450mm B:宽305mm 双排
PZ30-30
A:高450mm B:宽360mm 双排
PZ30-36
A:高450mm B:宽415mm 双排
PZ30-45
A:高620mm B:宽360mm 三排
 PZ30配电箱的主要结构部件有透明罩、上盖、箱体、安装轨、轨道高低调节螺杆、导电排、护线罩和电器开关元件等，pz30配电箱分多种规格，每种规格尺寸都不同，下面一起来看看小编搜集的部分pz30配电箱尺寸吧。
型号
尺寸(cm)
型号
尺寸(cm)
PZ30-2
11*16*8
PZ30-4
15*17*8
PZ30-6
20*21*9
PZ30-8
23*24*9
PZ30-10
28*28*9
PZ30-12
28*31*9
PZ30-15
28*37*9
PZ30-18
28*42*9
PZ30-20
28*46*9
PZ30-24
47*21*9
PZ30-30
47*37*9
PZ30-36
47*42*9
PZ30-40
47*46*9
PZ30-45
58*37*9
PZ30-54
39*63*9
PZ30-60
47*67.5*9
