输电线路工程质量通病防治措施.ppt

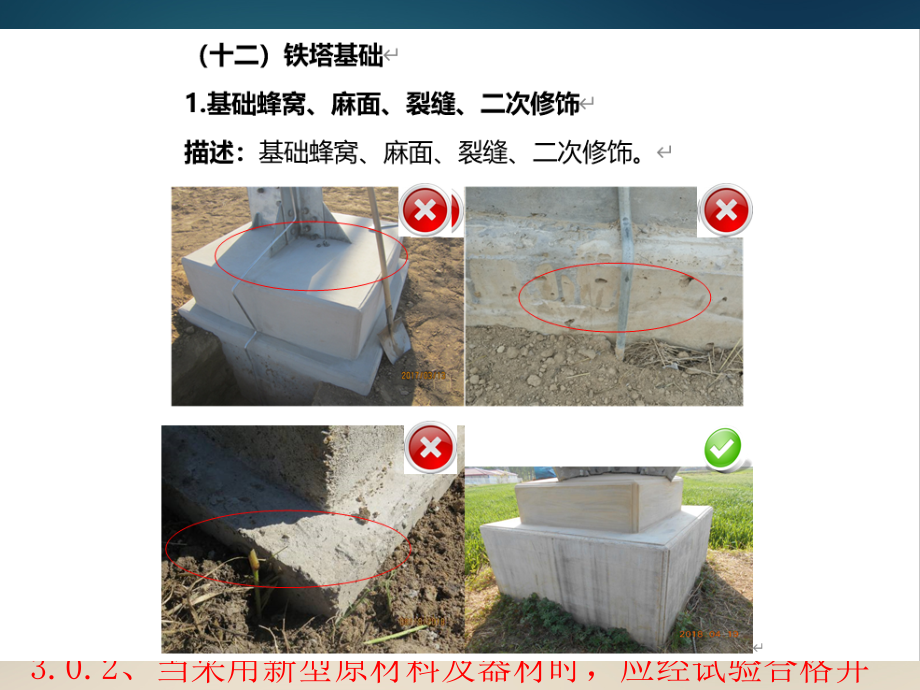

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,送电线路工程质量通病防治措施,3、原材料及器材的检查,3.0.1、工程所使用的原材料及器材应符合下列规定：,1、应有该批产品出厂质量检查合格证书；,2、应有符合国家现行原则的各项质量检查资料；,3、对砂、石等无质量检查资料的原材料，应抽样并经有检查资质的单位检查，合格后方可采用；,4、当对产品检查成果有怀疑时，应按规定重新抽样并经有检查资质的单位检查，合格后方可采用；,3.0.2、当采用新型原材料及器材时，应经试验合格并通过专业部门的技术鉴定，证明其质量满足设计规定和有关原则后方可使用。,。,3.钢筋保护层厚度不符合设计规定,描述：钢筋保护层厚度不符合设计规定。,根据：110kV750kV架空输电线路施工及验收规范（GB50233-）第6.2.17条，“浇筑基础应表面平整，单腿尺寸容许偏差应符合下列规定：（1）保护层厚度的负偏差不得不小于5mm”。,措施：基础施工，严格执行验收制度，检查钢筋保护层厚度与否符合设计规定。,根据：国家电网企业输变电工程原则工艺（工艺原则库），保护帽浇筑（010504），“保护帽顶面应适度放坡，混凝土初凝前进行压实收光，保证顶面平整光洁。保护帽拆模时应保证其表面及棱角不损坏，混凝土应一次浇筑成型，杜绝二次抹面、喷涂等修饰，塔腿及基础顶面的混凝土浆要及时清理洁净。,措施：保护帽模板表面应平整且接缝严密，表面应涂脱模剂，混凝土浇筑一次成型，拆模时保护棱角及表面损坏，及时清理塔腿及基础顶面的混凝土浆。,根据：110kV750kV架空输电线路施工及验收规范（GB50233-）第5.0.12条，“杆塔基础坑及拉线基础坑的回填应分层扎实，回填后坑口上应筑防沉层，其上部边宽不得不不小于坑口边宽。有沉降的防沉层应及时补填扎实，工程移交时回填土不应低于地面”。第5.0.13条，“石坑应以石子与土按3：1的比例掺和后回填扎实。石坑回填应密实，回填过程中石块不得互相叠加，并应将石块间缝隙用碎石或砂土充实”。,措施：基础坑的回填应分层扎实，回填后坑口上应筑防沉层,沉降的基础防沉层应及时补填扎实。,根据：110kV750kV架空输电线路施工及验收规范（GB50233-）第9.0.6条，“接地体的连接部位应采用防腐措施，防腐范围不应少于连接部位两端各100mm”。电气装置安装工程接地装置施工及验收规范（GB50169-）第4.3.3条，“热镀锌钢材焊接时，在焊痕外100mm范围内应采用可靠的防腐处理。在防腐处理前，表面应除锈并去掉焊接处残留的焊药”。,措施：焊痕外100mm范围内刷防腐漆，防腐措施可靠。,根据：电气装置安装工程接地装置施工及验收规范（GB50169-）第4.7.10条，“接地线与杆塔的连接应可靠且接触良好，并应便于打开测量接地电阻”。,国家电网企业输变电工程原则工艺（工艺原则库），接地引下线安装（01），“接地引下线与杆塔的连接应接触良好，顺畅、美观，便于运行测量检修。接地螺栓安装应设防松螺母或防松垫片，宜采用可拆卸的防盗螺栓”。,措施：接地螺栓安装使用防松螺母或防松垫片，宜采用可拆卸的防盗螺栓。,。,根据：电气装置安装工程接地装置施工及验收规范（GB50169-），第4.1.4条，“除临时接地装置外，接地装置采用钢材时均应热镀锌，水平敷设的应采用热镀锌的圆钢和扁钢，垂直敷设的应采用热镀锌的角钢、钢管或圆钢”。,措施：接地引下线应进行热镀锌处理，煨弯时保护镀锌层不受损伤。,根据：110kV750kV架空输电线路施工及验收规范（GB50233-）第9.0.2条，“架空线路杆塔的每一腿都应与接地体线连接；接地体的规格、埋深不应不不小于设计规定”。第9.0.6 条，“应采用焊接或液压方式连接。当采用搭接焊接时，圆钢的搭接长度不应少于其直径的6倍并应双面施焊；扁钢的搭接长度不应少于其宽度的2倍并应四面施焊”。,根据：国家电网企业输变电工程原则工艺（工艺原则库），保护帽浇筑（010504），“（5）保护帽宽度宜不不不小于距塔脚板每侧50mm。高度应以超过地脚螺栓50100mm 为宜并不不不小于300mm，主材与靴板之间的缝隙应采用密封（防水）措施。”,措施：塔脚板与铁塔主材间应贴合紧密，有缝隙时用防水密封胶进行封堵。,根据：国家电网企业输变电工程原则工艺（工艺原则库），角钢铁塔分解组立（01），“（10）防盗螺栓安装到位，扣紧螺母安装齐全，防盗螺栓安装高度符合设计规定。”,2、孔垂直度应不不小于桩长1%；,3、孔深不应不不小于设计深度。,6.3.3、钢筋骨架应符合设计规定，制作容许偏差应符合下列规定：,1、主筋间距容许偏差应为10mm；,2、箍筋间距容许偏差应为20mm；,3、钢筋骨架直径容许偏差应为10mm；,4、钢筋骨架长度容许偏差应为50mm。,6.3.4、钢筋骨架安装前应设置定位钢环、混凝土垫块等保证保护层厚度的措施。钢筋骨架吊装中应防止碰撞孔壁，就位符合设计规定后应随即牢固。当钢筋骨架重量较大、尺寸较长时，应有防止吊装变形的措施。,根据：110kV750kV架空输电线路施工及验收规范（GB50233-）第7.1.3 条，“螺母紧固后，螺栓露出螺母的长度：对单螺母，不应不不小于两个螺距；对双螺母，可与螺母相平。”,国家电网企业输变电工程原则工艺（工艺原则库），角钢铁塔分解组立（01），“（8）螺栓穿向应一致美观。螺母拧紧后，螺杆露出螺母的长度：对单螺母，不应不不小于两个螺距；对双螺母，可与螺母相平。螺栓露扣长度不应超过20mm或10个螺距。,根据：GB50233-110kV750kV架空输电线路施工及验收规范7.1.5条，“杆塔部件组装有困难时应查明原因，不得强行组装。个别螺孔需扩孔时，扩孔部分不应超过3mm，当扩孔需超过3mm时，应先堵焊再重新打孔，并应进行防锈处理，不得用气割扩孔或烧孔。”,根据：国家电网企业输变电工程原则工艺（工艺原则库）,角钢铁塔分解组立(01)“（9）杆塔脚钉安装应齐全，脚蹬侧不得露丝，弯钩朝向应一致向上。”,根据：110kV750kV架空输电线路施工及验收规范（GB50233-）8.6.6条，“悬垂线夹安装后，绝缘子串应竖直，顺线路方向与竖直位置的偏移角不应超过5，且最大偏移值不应超过200mm。持续上(下)山坡处杆塔上的悬垂线夹的安装位置应符合设计规定。”,根据：110kV750kV架空输电线路施工及验收规范（GB50233-）8.6.12中规定“分裂导线的间隔棒的构造面应与导线垂直，杆塔两侧第一种间隔棒的安装距离容许偏差为端次档距的1.5%，其他为次档距的3%。各相间隔棒宜处在同一竖直面。,根据：110kV750kV架空输电线路施工及验收规范（GB50233-）8.6.11中规定“防振锤及阻尼线与被连接的导线或架空地线应在同一铅垂面内，设计有规定期应按设计规定安装。其安装距离容许偏差为30mm。”,根据：110kV750kV架空输电线路施工及验收规范（GB50233-）8.4.11中规定“飞边、毛刺及表面未超过容许的损伤应锉平并用0#如下细砂纸磨光；压后应平直，有明显弯曲时应校直，弯曲度不得不小于2%。”,措施：耐张管弯曲超差的进行校直，飞边矬平，毛刺打磨。,根据：110kV750kV架空输电线路施工及验收规范（GB50233-），8.6.7和8.6.8条，“绝缘子串、导线及架空地线上的多种金具上的螺栓、穿钉及弹簧销子除有固定的穿向外，其他穿向应统一；金具上所用的闭口销的直径应与孔径相配合，且弹力适度。开口销和闭口销不应有折断和裂纹等现象，当采用开口销时应对称开口，开口角度不适宜不不小于60，不得用线材和其他材料替代开口销和闭口销。”,根据：110kV750kV架空输电线路施工及验收规范（GB50233-）8.6.9中规定“铝包带应缠绕紧密，缠绕方向应与外层铝股的绞制方向一致；所缠铝包带应露出线夹，但不应超过10mm，端头应回缠绕于线夹内压住。”,措施：进行返附件，铝包带缠绕紧密，端头应回缠绕于线夹内压住,根据：国家电网企业输变电工程原则工艺（工艺原则库）铁塔OPGW引下线安装（020701）“（2）夹具安装在铁塔主材内侧引下，间距为1.52m，（3）安装时要保证OPGW顺直，耐张线夹OPGW引出端应自然、顺畅、美观。”和余缆架安装的规定（020901）“（1）余缆紧密缠绕在余缆架上。（2）余缆架用专用夹具固定在铁塔内侧的合适位置。”,措施：引下线夹要自上而下安装，安装距离在1.52m范围之内。线夹固定在突出部位，不得使余缆线与角铁发生摩擦碰撞。引线要自然顺畅，两固定线夹间的引线要拉紧。余缆要按线的自然弯盘入余缆架，将余缆固定在余缆架上，固定点不少于4处，余缆长度总量放至地面后应有不少于5m的裕度。,根据：110kV750kV架空输电线路施工及验收规范（GB50233-）8.6.15条，“使用汽油洗擦连接面及导线表面污垢后，先涂一层电力复合脂，再用细钢丝刷清除有电力复合脂的表面氧化膜；保留电力复合脂，并逐一均匀地紧固连接螺栓。,（十六）资料,1.水泥、钢筋等重要原材料无法提供质量证明文献原件；跟踪记录填写不完整，欠缺真实性。,2.原材料复试汇报不齐全、检查项目不齐全，试验汇报不能提供原件。,3.施工检查及评估记录存在填写数据错误、漏填、与实际不符等问题，缺乏真实性和可追溯性。,
