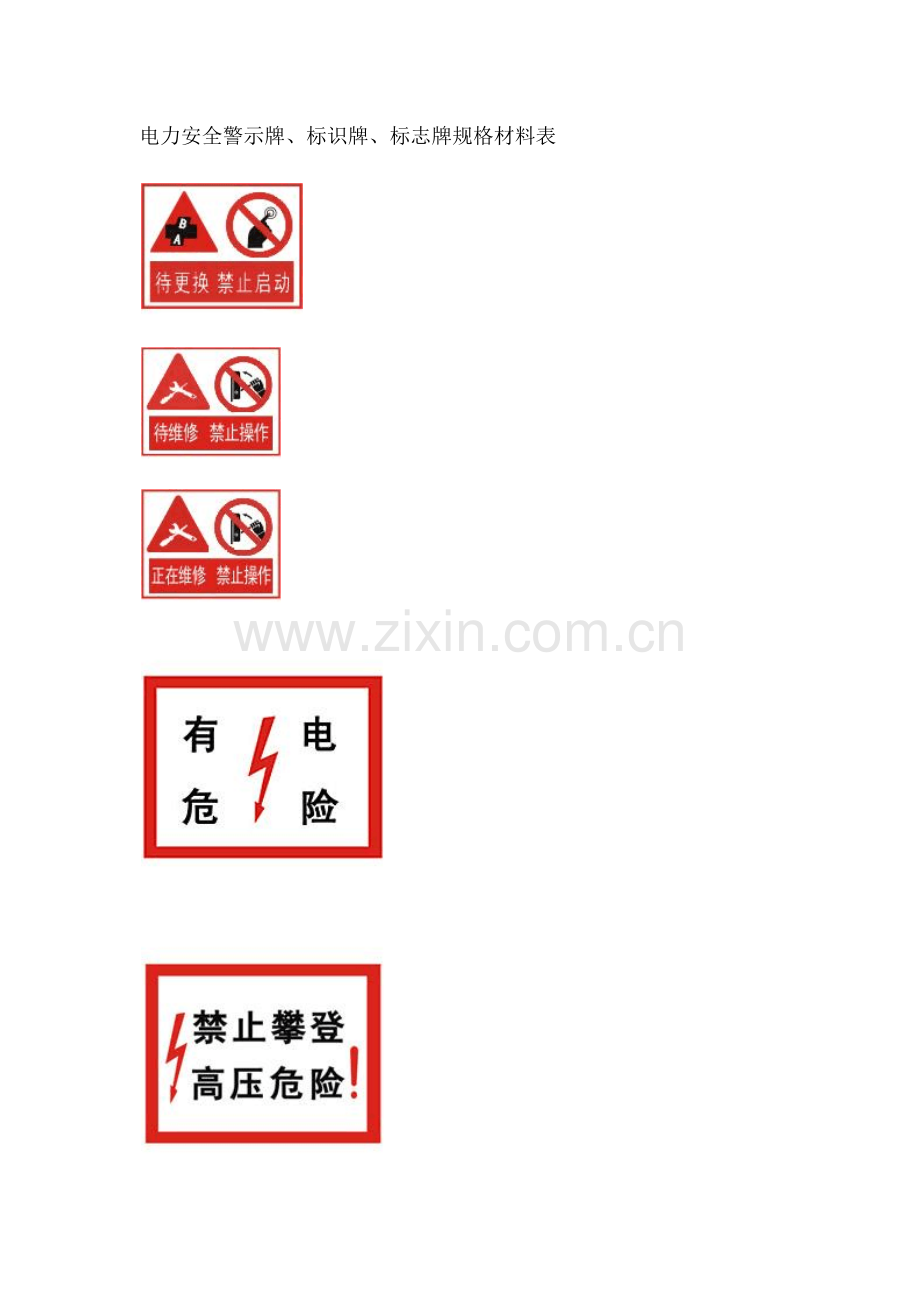

电力安全警示牌、标识牌、标志牌规格材料表一、部分标牌国标尺寸：1禁止合闸，有人工作！ 【经合闸即可送电到施工设备的断路器（开关）和隔离开关（刀闸）操作把手上】 尺寸： 200*160 和 80*65颜色：白底，红色圆形斜杠，黑色禁止标志符号。黑字2禁止合闸，线路有人工作！【线路断路器（开关）和隔离开关（刀关）把手上】尺寸：200*160和80*65颜色：白底，红色圆形斜杠， 黑色禁止符号。黑字3禁止分闸 【接地刀闸与检修设备之间的断路器（开关）操作把手上】尺寸：200*160和80*65颜色：白底，红色圆 形斜杠，黑色禁止标志符号，黑字4在此工作！ 【工作地点或检修设备上】尺寸：250*250和80*80颜色：衬底为绿色，中有直径200mm和65mm白 圆圈，黑字，写于白圆圈中5止步，高压危险！ 【施工地点临近带点设备的遮拦上；室外工作地点的围栏上；禁止通行的过道上；高压试验地点；室外钩架上；工作地点临近带电设备的横梁上，尺寸：300*240和200*160颜色：白底，黑色正三角形及标志符 号，衬底为黄色】黑字6从此上下！ 【工作人员可以上下的铁道、爬梯上，尺寸：250*250，衬底为绿色，中有直径200mm白圆圈】黑字，写于白圆圈中7禁止攀登，高压危险！ 【高压配电装置构架的爬梯上，变压器、电抗器等设备的爬梯上，尺寸：500*400和200*160,颜色：白底， 红色圆形斜杠，黑色禁止标志符号】黑字。8线路相位标志牌：ABC套牌组合9制作工艺：贴膜丝网印刷。10根据国标定做，常规板厚0.8mm，1.5mm。电力线路警示牌产品类型: 电力标志牌产品规格: 45cm产品材质: PVC其它规格: 3040cm注: 标志牌材质和规格可根据客户要求定做, 主要材质: PVC塑料、 铝反光、铝腐蚀、铝平印、不锈钢腐蚀、搪瓷等;
