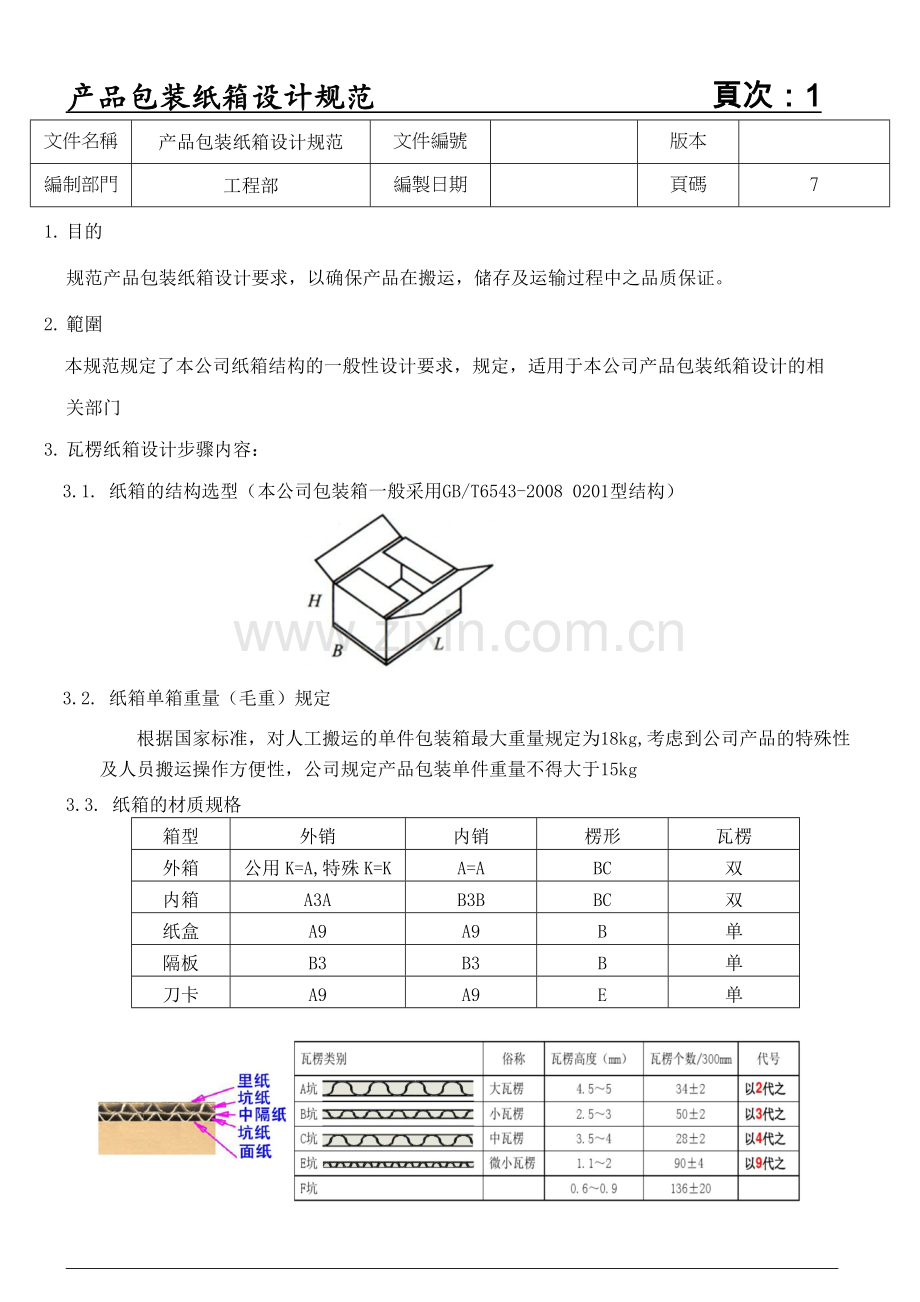

产品包装纸箱设计规范 頁次：8
文件名稱
产品包装纸箱设计规范
文件編號

版本

編制部門
工程部
編製日期

頁碼
7
1. 目的
规范产品包装纸箱设计要求，以确保产品在搬运，储存及运输过程中之品质保证。
2. 範圍
本规范规定了本公司纸箱结构的一般性设计要求，规定，适用于本公司产品包装纸箱设计的相
关部门
3. 瓦楞纸箱设计步骤内容：
3.1. 纸箱的结构选型（本公司包装箱一般采用GB/T6543-2008 0201型结构）

3.2. 纸箱单箱重量（毛重）规定
根据国家标准，对人工搬运的单件包装箱最大重量规定为18kg,考虑到公司产品的特殊性及人员搬运操作方便性，公司规定产品包装单件重量不得大于15kg
3.3. 纸箱的材质规格
箱型
外销
内销
楞形
瓦楞
外箱
公用K=A,特殊K=K
A=A
BC
双
内箱
A3A
B3B
BC
双
纸盒
A9
A9
B
单
隔板
B3
B3
B
单
刀卡
A9
A9
E
单

纸箱最外面的那层称为面纸，最里内的纸称为里纸，中间凹凸不平的纸为坑纸，两坑纸中间纸称为隔纸，其材质表达方式为：
◇前面的字母（如K,A,B）表示为面纸纸质
◇中间符号（如=）表示瓦楞层数，9表示E坑幼坑纸，3表示B坑单瓦楞
◇后面表示字母（如K,A,B）表示为里纸纸质
◇如K=K,表示为面纸和里纸都是K纸材质，双层瓦楞纸（默认BC组合瓦楞）

3.4. 依照集装箱配合最优尺寸及堆码方式进行外箱尺寸设计
3.4.1.栈板规格规定1100×1100mm（单面木质栈板）
3.4.2.外箱标准堆码方式为重叠反交错和旋转交错两种

◆重叠式和正反交错堆码方式
外箱标准设计内尺寸

L: 500mm
110mm B: 330mm
H: 依产品重量及纸质
330mm 长宽比：1.5

500mm
1100mm

◆旋转交错方式
外箱标准设计内尺寸
330mm
L:370mm
110mm B:330mm
H: 依产品重量及纸质
长宽比：1.12

370mm
1100mm

3.5.尺寸设计要求
3.5.1.公司外箱公用尺寸为L500mm*B330mm和L370mm*330mm两种，高度依产品包装方式数量及重量决定
3.5.2.其他外箱尺寸管制
3.5.2.1.瓦楞纸箱的尺寸以内尺寸为标准，如需标注外尺寸应在尺寸前加“外”字，单位为毫米（mm），内尺寸就是纸箱内净空尺寸，以长、宽、高顺序表示，字母代号以L、B、H表示。
3.5.2.2.一般公差：单瓦楞纸箱±3mm，双瓦楞纸箱±5mm
3.5.2.3.外尺寸应符合GB/T4892标准规定：
◆长、宽之比不大于2.5：1（RL=1～1.5内最佳）
◆宽、高之比不大于2：1，不小于0.15：1
3.5.2.4.纸箱尺寸展开图

◆纸箱接头G的制造尺寸:单瓦楞纸板为30mm，双瓦楞纸板为40mm
◆外尺寸在内尺寸基础上+纸板厚度

3.6.瓦楞纸箱强度设计
瓦楞纸箱的强度是评价瓦楞纸箱的重要指标，同时也是设计瓦楞纸箱的重要条件。根据
瓦楞纸箱的实际应用情况，瓦楞纸箱的强度设计主要包括空箱抗压强度和堆码强度两方面。
瓦楞纸箱的堆码强度是用于评估在包装件静态仓储情况下，瓦楞纸箱至堆垛坍塌时所能承受的最大负荷。通常情况，影响瓦楞纸箱堆码强度的主要因素包括：安全系数和最大堆码层数。

3.6.1.堆码方式
因为纸箱的受力主要是由它的棱角来承担的，所以平齐堆码比交错堆码强度要高（平齐
堆码比交错堆码稳定性要差）。但在原木栈板运输时，由于木条间距的影响，平齐堆码强度确比交错堆码强度要低，而当包装件伸出栈板时，任何堆码强度都要降低。
纸箱堆码有少许的偏差，强度也将大大降低。同时瓦楞纸箱箱角不要位于栈板木板的空
隙处，因为这时纸箱不是四壁平均受力，而由悬空边角承担了过多的负荷。

瓦楞纸箱压力分布图
▲ 四角承受抗压力强度为100%
▲ 中部承受抗力强度约30% -40%（比较弱）
3.6.2.印刷面积与印刷设计
瓦楞纸板加工工序是先生产出瓦楞纸板，然后在瓦楞纸板上印刷。所以，在使用一般油
性油墨印刷时，印刷压力能将瓦楞压溃，从而降低纸箱强度。
因为纸箱的抗压强度主要依靠四个棱角来支持，距棱角越远，支撑力越小。端面两棱角间距小，支撑力比侧面大，所以受影响的变化也大。比如端面全印刷的抗压强度比无印刷约低34.9％，而侧面全印刷只降低26％，这就说端面印刷对纸箱强度的影响较侧面大。
一般来说，随着印刷面积的增加，纸箱强度按比例下降。全印刷约下降 40％。横向带状
印刷，在中心幅宽50mm，约下降35％；在下沿幅宽50mm，约下降30％；在上下两边各印宽52mm，约下降37％。而在纸箱侧面、端面中心部均纵向印刷50mm，则只约下降5％。
3.6.3.纸箱强度计算公式
3.6.3.1.堆码载荷
品装箱后形成包装件，包装件又称为货物。货物向上堆码时，最底层纸箱承受的堆码荷载为

P=W(T-1)
式中：
W ---每件货物（包装件）的质量（kg）
H ---为纸箱的高度(mm)
h ---为堆码高度(mm) T ---堆码层数

3.6.3.2.堆码强度条件要求
为了保护箱内产品，纸箱的抗压强度必须大于堆码荷载，而且要有合理的安全系数。这一要求称为堆码强度条件，其表达式为：

式中：
K ---为安全系数
安全系数是由货物的储存期和储存条件决定的：
储存期少于30天 K＝1.6
储存期30～100天 K＝1.65
储存期100天以上 K＝2
另外考虑到其他不可预料的恶劣运输条件，K可适当加大取值（如海运取3-5）

3.6.3.3.纸箱综合抗压强度计算公式：

3.6.3.4.瓦楞纸板边压强计算和选择
根据预定的瓦楞纸箱空箱(0201型)抗压强度要求，采用以下公式计算：
PECT=P / 5.874×（T×Z）1/2
式中： PECT ——瓦楞纸板边压强度（kgf/cm，1 kgf/cm＝0.098N/m）
P ——瓦楞纸箱堆码抗压强度（kg）
5.874——系数
Z ——瓦楞纸箱周长（cm）
T ——纸箱厚度

3.7.纸箱标识尺寸及位置
3.7.1.印刷颜色均为黑色（单一印刷）

3.7.2.包装运输标识说明

3.7.3.标识尺寸要求

尺寸：140*40（mm） 尺寸：80*80（mm）
位置：正唛中间上部位置，距折边20mm 位置：侧唛右上角处，跟边上/右边距15mm
3.7.4.瓦楞纸箱才积计算公式:
尺寸为外尺寸,单位厘米（CM）
1 Cuft (1 Cubic Feet 立方呎) = 长*宽*高（CM）x 0.000035315
1 立方米(Cubic Meter)=35.315 Cuft(立方呎)

4.7.设计图要求
4.7.1.纸箱内、外尺寸标注
4.7.2.平面展开图（产品技术要求、装配关系等说明）和组合图
4.7.2.瓦楞材质
4.7.3.堆码层数：对于有堆码高度要求的纸箱，货运图标中必须明确堆码极限层数
4.7.4.纸箱标识：正、侧唛头、运输标识等（如3.7.1图）
4.7.3.纸箱设计图示：
