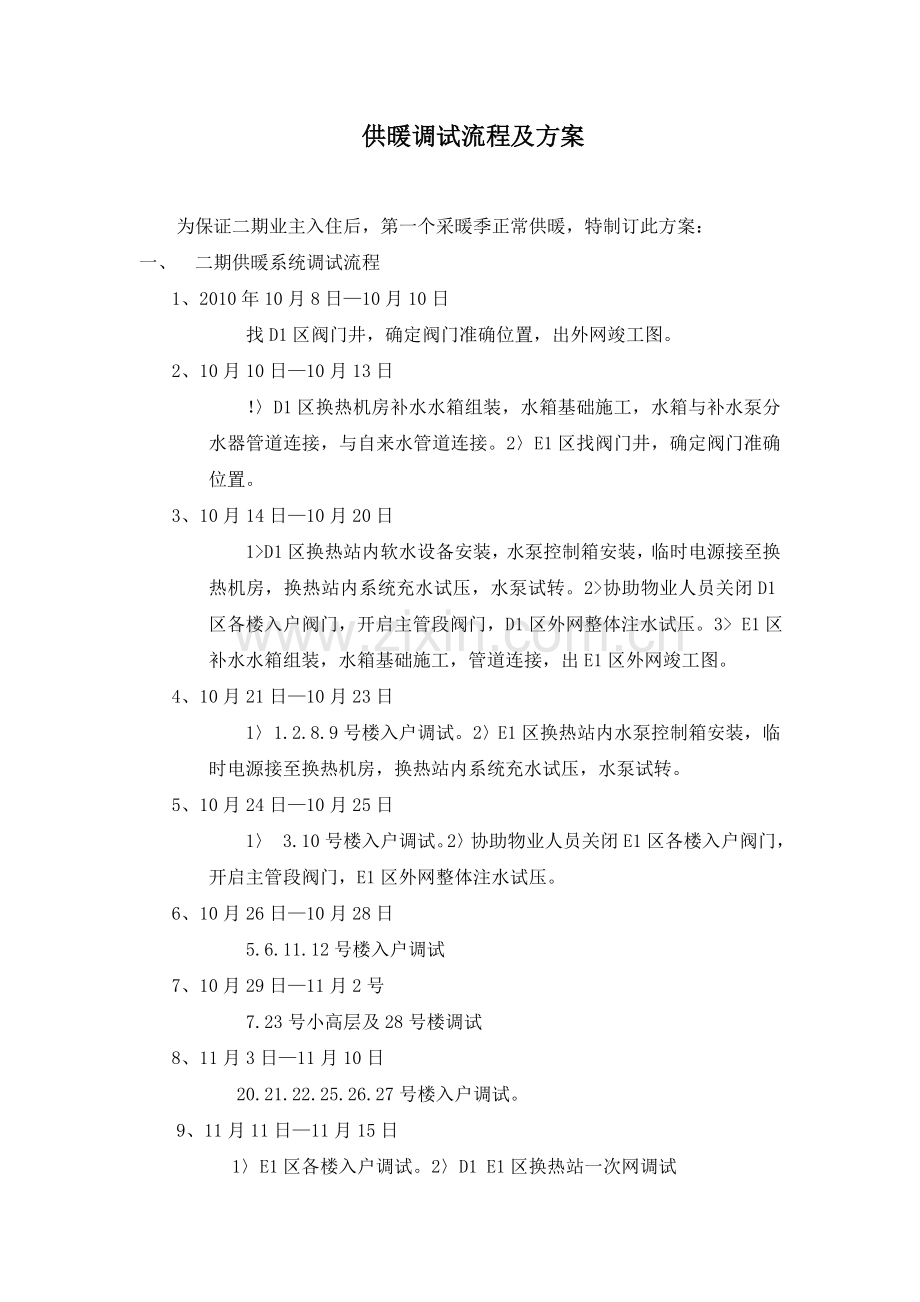

供暖调试流程及方案

为保证二期业主入住后，第一个采暖季正常供暖，特制订此方案：
一、 二期供暖系统调试流程
1、 2010年10月8日—10月10日
找D1区阀门井，确定阀门准确位置，出外网竣工图。
2、 10月10日—10月13日
！〉D1区换热机房补水水箱组装，水箱基础施工，水箱与补水泵分水器管道连接，与自来水管道连接。2〉E1区找阀门井，确定阀门准确位置。
3、 10月14日—10月20日
1>D1区换热站内软水设备安装，水泵控制箱安装，临时电源接至换热机房，换热站内系统充水试压，水泵试转。2>协助物业人员关闭D1区各楼入户阀门，开启主管段阀门，D1区外网整体注水试压。3> E1区补水水箱组装，水箱基础施工，管道连接，出E1区外网竣工图。
4、 10月21日—10月23日
1〉 1.2.8.9号楼入户调试。2〉E1区换热站内水泵控制箱安装，临时电源接至换热机房，换热站内系统充水试压，水泵试转。
5、 10月24日—10月25日
1〉 3.10号楼入户调试。2〉协助物业人员关闭E1区各楼入户阀门，开启主管段阀门，E1区外网整体注水试压。
6、 10月26日—10月28日
5.6.11.12号楼入户调试
7、 10月29日—11月2号
7.23号小高层及28号楼调试
8、 11月3日—11月10日
20.21.22.25.26.27号楼入户调试。
9、11月11日—11月15日
1〉E1区各楼入户调试。2〉D1 E1区换热站一次网调试

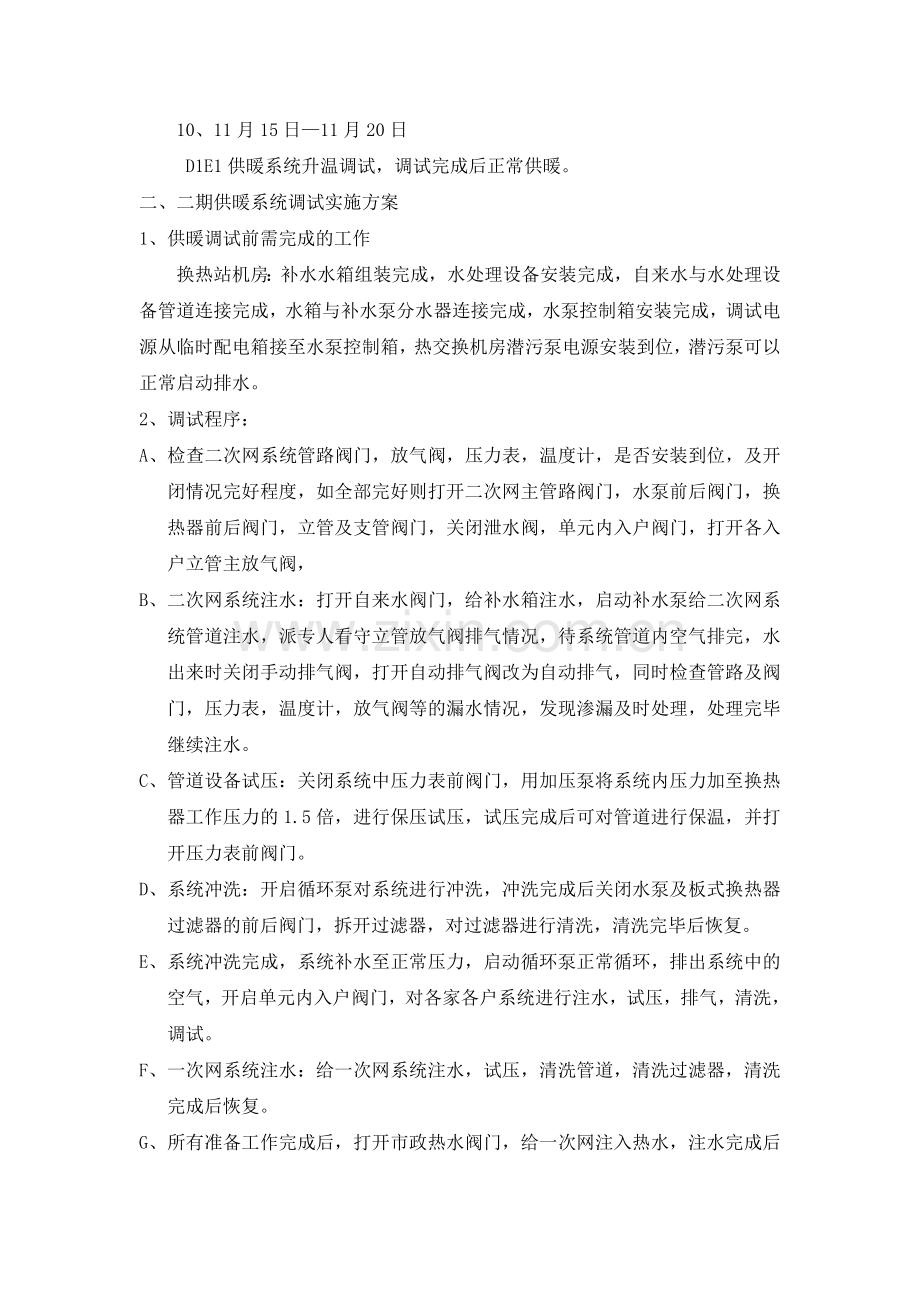

10、11月15日—11月20日
D1E1供暖系统升温调试，调试完成后正常供暖。
二、二期供暖系统调试实施方案
1、供暖调试前需完成的工作
换热站机房：补水水箱组装完成，水处理设备安装完成，自来水与水处理设备管道连接完成，水箱与补水泵分水器连接完成，水泵控制箱安装完成，调试电源从临时配电箱接至水泵控制箱，热交换机房潜污泵电源安装到位，潜污泵可以正常启动排水。
2、调试程序：
A、检查二次网系统管路阀门，放气阀，压力表，温度计，是否安装到位，及开闭情况完好程度，如全部完好则打开二次网主管路阀门，水泵前后阀门，换热器前后阀门，立管及支管阀门，关闭泄水阀，单元内入户阀门，打开各入户立管主放气阀，
B、 二次网系统注水：打开自来水阀门，给补水箱注水，启动补水泵给二次网系统管道注水，派专人看守立管放气阀排气情况，待系统管道内空气排完，水出来时关闭手动排气阀，打开自动排气阀改为自动排气，同时检查管路及阀门，压力表，温度计，放气阀等的漏水情况，发现渗漏及时处理，处理完毕继续注水。
C、 管道设备试压：关闭系统中压力表前阀门，用加压泵将系统内压力加至换热器工作压力的1.5倍，进行保压试压，试压完成后可对管道进行保温，并打开压力表前阀门。
D、 系统冲洗：开启循环泵对系统进行冲洗，冲洗完成后关闭水泵及板式换热器过滤器的前后阀门，拆开过滤器，对过滤器进行清洗，清洗完毕后恢复。
E、 系统冲洗完成，系统补水至正常压力，启动循环泵正常循环，排出系统中的空气，开启单元内入户阀门，对各家各户系统进行注水，试压，排气，清洗，调试。
F、 一次网系统注水：给一次网系统注水，试压，清洗管道，清洗过滤器，清洗完成后恢复。
G、 所有准备工作完成后，打开市政热水阀门，给一次网注入热水，注水完成后开启循环泵及换热机组，将一次网热水阀门关小，用一次网小流量热水给二次网冷水缓慢加温。
H、 待二次网温度升至40度左右时，关闭一次网热水阀门，让二次网热水正常循环，检查管路，设备，阀门，压力表，温度计，暖气片及地暖户内积分水器渗漏情况，发现问题及时处理。
I、 所有问题处理完毕后，继续循环，打开一次网热水阀门，将二次网系统内水温升至正常工作温度。
J、 按照供暖设备划分区域不同，分区进行调试，全部调试完成后移交物业投入使用。

工程部

2010-10-8
