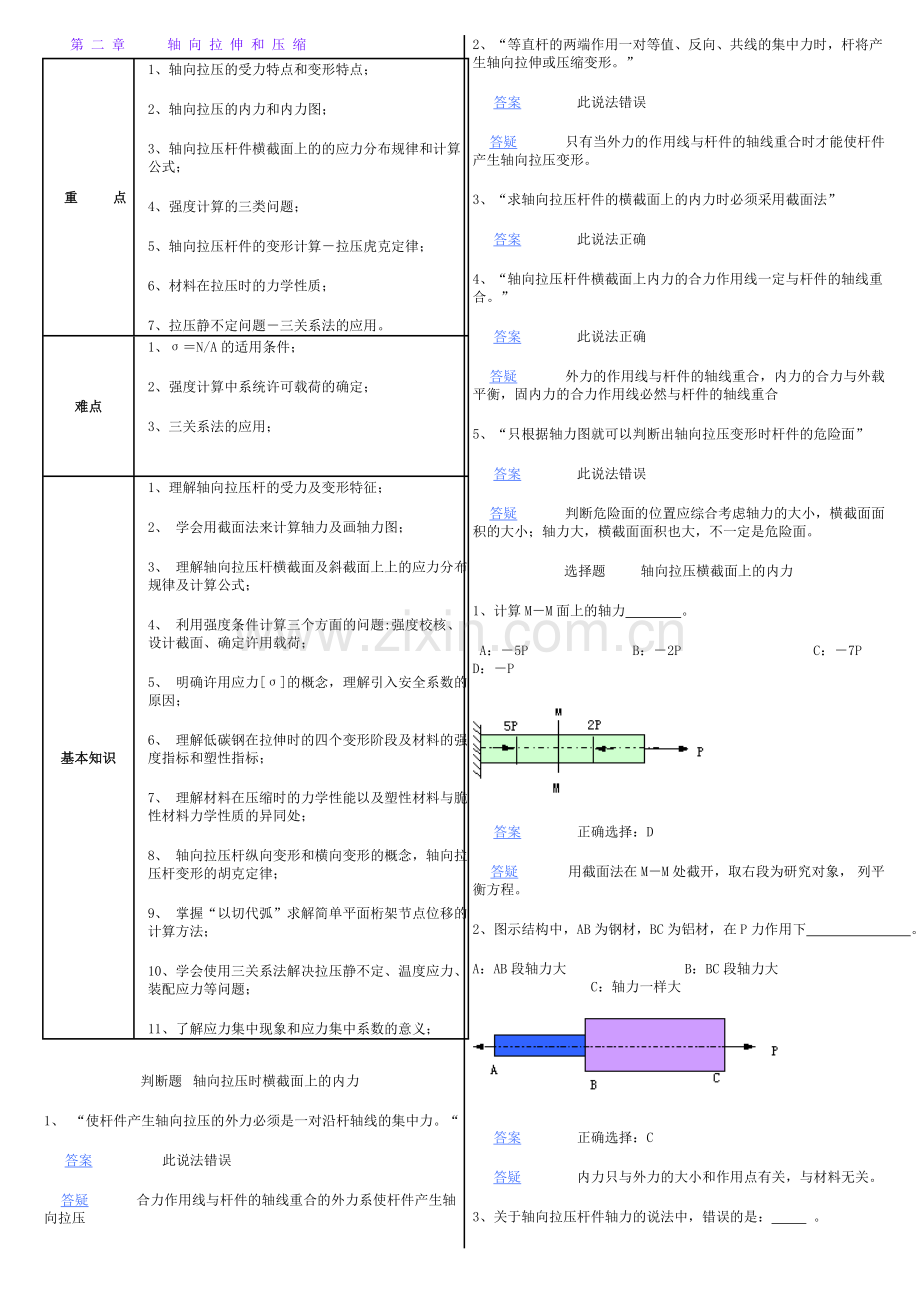

第二章  轴向拉伸和压缩
　重   点
1、轴向拉压的受力特点和变形特点；
2、轴向拉压的内力和内力图；
3、轴向拉压杆件横截面上的的应力分布规律和计算公式；
4、强度计算的三类问题；
5、轴向拉压杆件的变形计算－拉压虎克定律；
6、材料在拉压时的力学性质；
7、拉压静不定问题－三关系法的应用。
难点
1、σ＝N/A的适用条件；
2、强度计算中系统许可载荷的确定；
3、三关系法的应用；

基本知识
1、理解轴向拉压杆的受力及变形特征；
2、 学会用截面法来计算轴力及画轴力图；
3、 理解轴向拉压杆横截面及斜截面上上的应力分布规律及计算公式；
4、 利用强度条件计算三个方面的问题:强度校核、设计截面、确定许用载荷；
5、 明确许用应力[σ]的概念，理解引入安全系数的原因；
6、 理解低碳钢在拉伸时的四个变形阶段及材料的强度指标和塑性指标；
7、 理解材料在压缩时的力学性能以及塑性材料与脆性材料力学性质的异同处；
8、 轴向拉压杆纵向变形和横向变形的概念，轴向拉压杆变形的胡克定律；
9、 掌握“以切代弧”求解简单平面桁架节点位移的计算方法；
10、学会使用三关系法解决拉压静不定、温度应力、装配应力等问题；
11、了解应力集中现象和应力集中系数的意义；

判断题  轴向拉压时横截面上的内力
1、 “使杆件产生轴向拉压的外力必须是一对沿杆轴线的集中力。“
　 答案      此说法错误
　 答疑     合力作用线与杆件的轴线重合的外力系使杆件产生轴向拉压
2、“等直杆的两端作用一对等值、反向、共线的集中力时，杆将产生轴向拉伸或压缩变形。”
　 答案     此说法错误
　 答疑     只有当外力的作用线与杆件的轴线重合时才能使杆件产生轴向拉压变形。
3、“求轴向拉压杆件的横截面上的内力时必须采用截面法”
　 答案     此说法正确
4、“轴向拉压杆件横截面上内力的合力作用线一定与杆件的轴线重合。”
　 答案     此说法正确
　 答疑     外力的作用线与杆件的轴线重合，内力的合力与外载平衡，固内力的合力作用线必然与杆件的轴线重合
5、“只根据轴力图就可以判断出轴向拉压变形时杆件的危险面”
　 答案     此说法错误
　 答疑     判断危险面的位置应综合考虑轴力的大小，横截面面积的大小；轴力大，横截面面积也大，不一定是危险面。
选择题   轴向拉压横截面上的内力
1、计算M－M面上的轴力 。
A：－5P B：－2P         C：－7P D：－P

　 答案     正确选择：D
　 答疑     用截面法在M－M处截开，取右段为研究对象， 列平衡方程。
2、图示结构中，AB为钢材，BC为铝材，在P力作用下 。
A：AB段轴力大         B：BC段轴力大         C：轴力一样大

　 答案     正确选择：C
　 答疑     内力只与外力的大小和作用点有关，与材料无关。

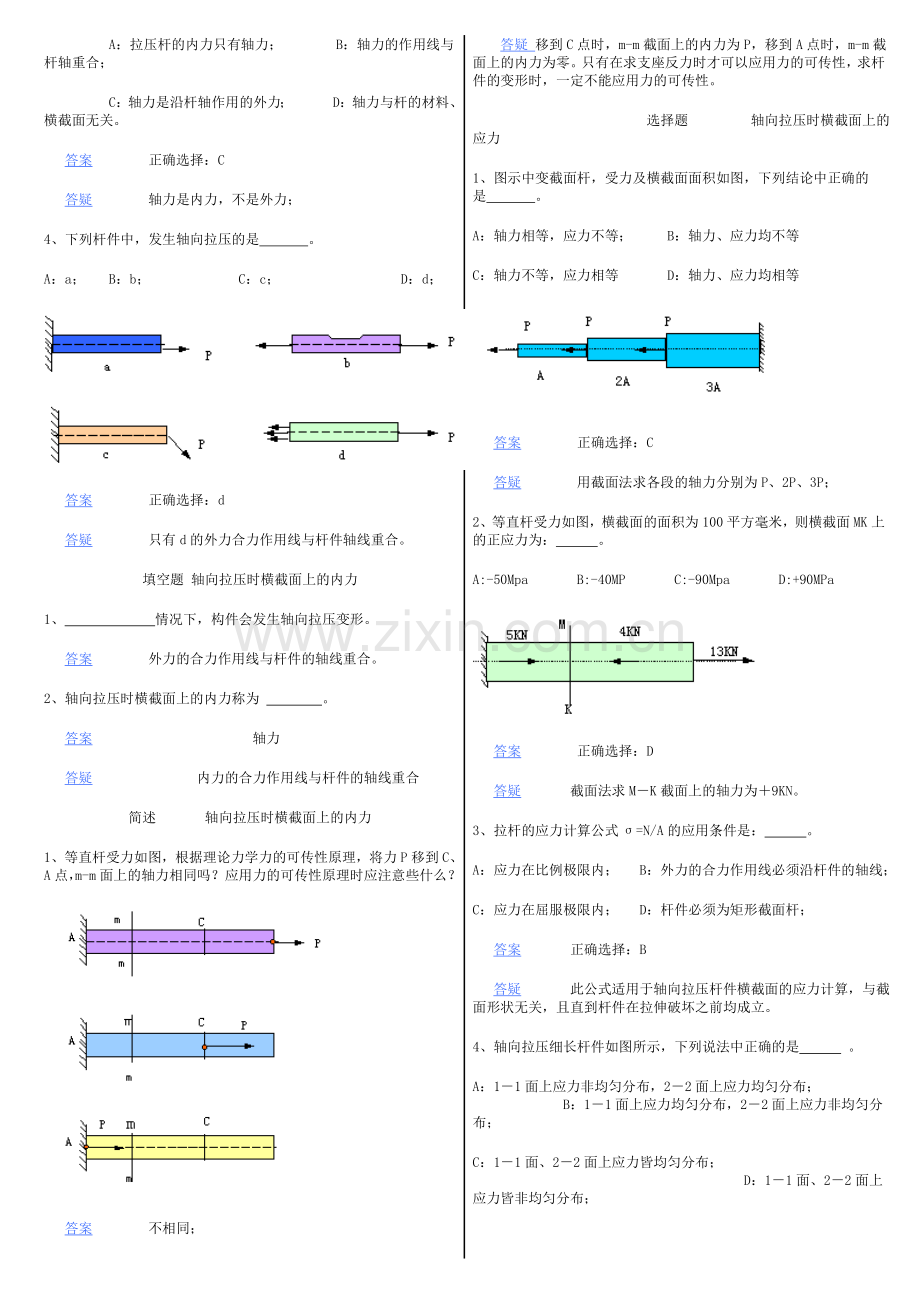

3、关于轴向拉压杆件轴力的说法中，错误的是： 。
A：拉压杆的内力只有轴力； B：轴力的作用线与杆轴重合；
C：轴力是沿杆轴作用的外力； D：轴力与杆的材料、横截面无关。
　 答案     正确选择：C
　 答疑     轴力是内力，不是外力；
4、下列杆件中，发生轴向拉压的是 。
A：a； B：b； C：c；   D：d；

　 答案     正确选择：d
　 答疑     只有d的外力合力作用线与杆件轴线重合。
填空题 轴向拉压时横截面上的内力
1、 情况下，构件会发生轴向拉压变形。
　 答案     外力的合力作用线与杆件的轴线重合。
2、轴向拉压时横截面上的内力称为 。
　 答案            轴力
　 答疑        内力的合力作用线与杆件的轴线重合
简述    轴向拉压时横截面上的内力
1、等直杆受力如图，根据理论力学力的可传性原理，将力P移到C、A点，m-m面上的轴力相同吗？应用力的可传性原理时应注意些什么？

  答案     不相同；
  答疑 移到C点时，m-m截面上的内力为P，移到A点时，m-m截面上的内力为零。只有在求支座反力时才可以应用力的可传性，求杆件的变形时，一定不能应用力的可传性。
             选择题     轴向拉压时横截面上的应力
1、图示中变截面杆，受力及横截面面积如图，下列结论中正确的是 。
A：轴力相等，应力不等； B：轴力、应力均不等
C：轴力不等，应力相等 D：轴力、应力均相等

　 答案     正确选择：C
　 答疑     用截面法求各段的轴力分别为P、2P、3P；
2、等直杆受力如图，横截面的面积为100平方毫米，则横截面MK上的正应力为： 。
A:-50Mpa    B:-40MP    C:-90Mpa    D:+90MPa

　 答案     正确选择：D
　 答疑    截面法求M－K截面上的轴力为＋9KN。
3、拉杆的应力计算公式σ=N/A的应用条件是： 。
A：应力在比例极限内； B：外力的合力作用线必须沿杆件的轴线；
C：应力在屈服极限内； D：杆件必须为矩形截面杆；
　 答案    正确选择：B
　 答疑    此公式适用于轴向拉压杆件横截面的应力计算，与截面形状无关，且直到杆件在拉伸破坏之前均成立。
4、轴向拉压细长杆件如图所示，下列说法中正确的是 。
A：1－1面上应力非均匀分布，2－2面上应力均匀分布；       B：1－1面上应力均匀分布，2－2面上应力非均匀分布；
C：1－1面、2－2面上应力皆均匀分布；                    D：1－1面、2－2面上应力皆非均匀分布；

 　 答案     正确选择：A
　 答疑 2－2截面离开力的作用点的距离较远，应力在截面上均匀分布；而1－1截面离开端面的距离不大于构件的横向尺寸，应力在1－1截面上非均匀分布。
简述   轴向拉压时横截面上的应力
1、     σ=N/A的应用条件是什么？适用范围是什么？
　答案     应用条件：外力的合力作用线与杆件的轴线重合；适用范围：在整个拉伸破坏之前均适用
  答疑     在杆件的整个拉伸过程中，外力的合力作用线始终与杆件的轴线重合
2、下列各图所给截面中哪一个可以应用σ=N/A？

  答案     正确选择：a、c
  答疑     只有a、c的外力的合力作用线与杆件轴线重合。
3、杆件受力如图，由于1、2截面上的轴力为N1＝N2＝P，截面面积A1＝2A2，所以正应力分别为σ1=N1/A1=P/2A2,σ2=N2/A2=P/A2。即：σ2=2σ1，对吗？如果不对，在什么情况下可以得到上述结果？

　 答案     不对
　 答疑     1截面处外力的作用线与杆件的轴线重合，可以采用公式σ1=N1/A1；2截面处外力的作用线不在杆件的轴线上，不能采用公式σ2=N2/A2计算2截面的应力。只有当外力的合力的作用线与2截面处的轴线也重合时，可以得到σ2=2σ1的计算结果。即：杆件的形状和受力如下：
4、设各直杆在m-m的截面面积均为A，问图示中的各m-m面上的应力是否均为P/A?为什么？

　 答案     a图中的m m面上的应力是均匀分布；其余各图中的m m面上的应力不是均匀分布。
　 答疑 b图中的m m面离开截面端面的距离没有超过杆件的横向尺寸，应力非均匀分布；c图中外力的合力作用线不与杆件的轴线重合，不是轴向拉压变形；d图中是两种材料，应力在整个截面上也不是均匀分布。

判断题   轴向拉压时斜截面上的内力与应力
1、“轴向拉压杆件任意斜截面上的内力作用线一定与杆件的轴线重合”
　 答案 此说法正确
　 答疑 任意斜截面的内力与外载平衡，外载的作用线位于杆件的轴线上，固任意斜截面的内力的作用线也一定在杆件的轴线上
2、“拉杆内只存在均匀分布的正应力，不存在剪应力。”
　 答案    此说法错误
　 答疑    拉杆在横截面上只存在均匀分布的正应力，但在任意斜截面上不仅有正应力，还有剪应力。
3、“杆件在轴向拉压时最大正应力发生在横截面上”
　 答案    此说法正确
　 答疑    任意斜截面的正应力计算公式为σα＝σcos2α,当α＝0时，σα取得最大值。
4、“杆件在轴向拉压时最大剪应力发生在与轴线成45度角的斜截面上”
　 答案    此说法正确
　 答疑    任意斜截面的剪应力计算公式为τα＝σsin2α/2,当α＝45o时，τα取得最大值。
选择   轴向拉压时斜截面上的内力与应力
1、杆件的受力和截面如图，下列说法中，正确的是 。
A：σ1>σ2>σ3； B：σ2>σ3>σ1
C：σ3>σ1>σ2 Ｄ：σ2>σ1>σ3

　 答案         正确选择：A
　 答疑 1、2横截面的轴力相等，2截面的面积大，固1截面的应力大于2截面的应力；斜截面3处的横截面与横截面2处的内力相等，横截面面积相等，固横截面2处的正应力与斜截面3处的横截面的正应力相等；但是在任意斜截面中，最大正应力发生在横截面上，固横截面2处的正应力大于斜截面3处的正应力。
2、设ｍ－ｍ的面积为Ａ，那么P/Ａ代表
A：横截面上正应力；B：斜截面上剪应力；
C：斜截面上正应力；D：斜截面上应力。

 　答案  正确选择：D
　 答疑 此时外力P的作用线与ｍ－ｍ截面成一夹角，固P/Ａ只能是斜截面上的应力，既不是正应力，也不是剪应力，是斜截面上的正应力与剪应力的矢量和。
3、设轴向拉伸杆横截面的正应力为σ，则45度斜截面上的正应力和剪应力分别为 。
A：σ/2、σ； B：均为σ； C：σ、σ/2； D：均为σ/2
　 答案         正确选择：D
　 答疑         σα＝σcos2α、τα=σsin2α/2

4、轴向拉压杆，与其轴线平行的纵向截面上 。
A：正应力为零、剪应力不为零；         B：正应力不为零、剪应力为零；
C：正应力、剪应力均不为零；           D：正应力和剪应力均为零。
　 答案     正确选择：D
　 答疑         σ90＝σcos290＝0、τ90=σ/2sin2×90＝0。
简述    轴向拉压时斜截面上的内力与应力
1、轴向拉伸杆件的最大正应力与最大剪应力分别发生在哪个面上？
　 答案 根据任意斜截面上的应力计算公式σα＝σcos2α、τα=σsin2α/2，得到当α＝0时，σα取得最大值，固最大正应力发生在横截面上；当α＝45o时，τα取得最大值，固最大剪应力发生在与轴线成45度角的斜截面上。
2、 最大正应力所在的面与最大剪应力所在的面的几何方位如何？
　 答案 轴向拉压时的最大正应力发生在横截面上，最大剪应力发生在与轴线成45度角的斜截面上，固最大正应力所在的面与最大剪应力所在的面互成45度角。
3、横截面面积为A的等直杆，受轴向拉力P的作用，则最大剪应力τmax= , τmax作用面上σ＝ 。
　 答案     0.5P/A 0.5P/A
判断题 材料在拉压时的力学性质
1、“材料的延伸率与试件的尺寸有关。“
　 答案     此说法正确
　 答疑     标准试件在拉伸试验时取标距l＝5d或l＝10d，测得延伸率不同。
2、“没有明显的屈服极限的塑性材料，可以将产生0.2％应变时的应力作为屈服极限。“
　 答案 此说法错误
　 答疑 对于没有明显屈服极限的塑性材料，将产生0.2％塑性变形时的应力作为材料的名义屈服极限，而不是产生0.2％的应变时的应力。
    3、“构件失效时的极限应力是材料的强度极限。”
　 答案    此说法错误
　 答疑   塑性材料的极限应力是材料的屈服极限；脆性材料的极限应力才是材料的强度极限。
选择题             材料在拉压时的力学性质
1、     现有两种说法： ①弹性变形中，σ-ε一定是线性关系
②弹塑性变形中，σ-ε一定是非线性关系 ；哪种说法正确？
A：①对②错； B：①对②对；
C：①错②对； D：①错②错；
　 答案  正确选择：C
　 答疑 弹性变形中的应力－应变关系只有在线弹性范围内是线性的，当应力超过比例极限而低于弹性极限的一段范围内应力－应变的关系就是非线性的；而弹塑性变形中应力－应变的关系一定是非线性的。
2、进入屈服阶段以后，材料发生 变形。
A：弹性；B：非线性；C：塑性；D：弹塑性；
　 答案    正确选择：D
　 答疑     当应力到达屈服极限时，开始出现塑性变形，进入屈服阶段以后的变形，较小的一部分是弹性变形，大部分是塑性变形。
3、钢材经过冷作硬化以后， 基本不变。
A：弹性模量； B：比例极限； C：延伸率； D：断面收缩率；
　 答案 正确选择：A
　 答疑 钢材经过加载，当工作应力超过屈服极限到达强化阶段以后卸载，应力－应变曲线会沿与上升阶段平行的一条直线回到σ＝0。此时再重新加载，会沿与上升阶段平行的一条线段达到卸载点。重新加载时上升线段的斜率与初次加载时上升线段的斜率几乎相等。
4、钢材进入屈服阶段后，表面会沿 出现滑移线。
A：横截面； B：纵截面；
C：最大剪应力所在面； D：最大正应力所在的面；
　 答案    正确选择：C
　 答疑    最大剪应力使材料内部相对滑移。
 5、下图为某材料由受力到拉断的完整的应力应变曲线，该材料的变形过程无 。
A：弹性阶段、屈服阶段；        B：强化阶段、颈缩阶段；
C：屈服阶段、强化阶段；        D：屈服阶段、颈缩阶段。

　 答案    正确选择：D
　 答疑 曲线没有锯齿波固曲线没有塑性流动阶段；曲线在邻近破坏时没有下降一段，固曲线没有颈缩阶段。
选择题       材料在拉压时的力学性质
6、关于铸铁： A 抗剪能力比抗拉能力差；
B 压缩强度比拉伸强度高。
C 抗剪能力比抗压能力高。正确的是 。
　 答案  正确选择：B
　 答疑 铸铁在拉伸破坏时断面位于横截面，说明抗剪强度高于抗拉强度；铸铁在压缩破坏时，断面位于与轴线成45度角的斜截面，是由于剪应力引起破坏，说明铸铁的抗压强度高于抗剪强度；铸铁抗压不抗拉。
7、当低碳钢试件的试验应力σ=σs时，试件将 。
A：完全失去承载能力； B：破断；       C：发生局部颈缩现象； D：产生很大的塑性变形；
 　答案 正确选择：D
　 答疑     此时试件并没有破断，可以继续加载，只是产生很大的塑性变形。
8、低碳钢材料试件在拉伸试验中，经过冷作硬化后，以下四个指标中 得到了提高。
A：强度极限 B：比例极限         C：截面收缩率 D：延伸率
　 答案   正确选择：B
　 答疑   冷作硬化后，直线段增大，固比例极限得到提高。
9、低碳钢的拉伸时的应力-应变曲线如图。如断裂点的横坐标为ε，则ε 。
A：大于延伸率；         B：等于延伸率        C：小于延伸率；       D：不能确定。

 　答案   正确选择：A
　 答疑   延伸率代表试件的塑性变形。而断裂点的横坐标ε既包含塑性变形也包含小部分的弹性变形。
10、对于没有明显屈服极限的塑性材料，通常以产生0.2％的 所对应的应力作为屈服极限。
A：应变； B：残余应变； C：延伸率
　 答案    正确选择：B
　 答疑    产生0.2％的塑性变形时的应力定义为材料的名义屈服极限。
11、现有钢、铸铁两种棒材，其直径相同。从承载能力和经济效益两个方面考虑，合理选择方案是 。
A：1杆为钢，2杆为铸铁； B：1杆为铸铁，2杆为钢；
C：两杆均为钢； D：两杆均为铸铁；
  　 答案     正确选择：A
　 答疑 通过受力分析得到1杆受拉，2杆受压；钢材的抗拉压强度相等，可作受拉构件也可作受压构件，但铸铁材料抗压不抗拉，宜作受压构件，固受压构件选择铸铁材料，受拉构件选择钢材。
填空题       材料在拉压时的力学性质
1、低碳钢由于冷作硬化，会使 提高， 降低。
　 答案  比例极限、延伸率
　 答疑  直线段增大，塑性变形减小
2、铸铁试件的压缩破坏是由 应力引起的。
　 答案   最大剪应力
　 答疑   铸铁试件压缩破坏的断面在与轴线大约成45度角的斜截面上，该截面有最大剪应力
3、外载卸掉以后，消失的变形和遗留的变形分别是 。
　 答案   弹性变形，塑性变形；
　 答疑   弹性变形是卸载后可以恢复的变形，塑性变形不可恢复。固弹性变形消失、塑性变形遗留下来。
4、低碳钢在拉伸过程中依次表现为 ， ， ， 四个阶段
　 答案     弹性阶段、屈服阶段、强化阶段、颈缩阶段
5、铸铁压缩试件，破坏是在 截面发生剪切错动，是由于 引起的。
　 答案   与轴线大约成45度角的斜截面，最大剪应力
　 答疑    45度角的斜截面上有最大剪应力

6、三根杆的尺寸相同、但材料不同，材料的应力－应变曲线如图。 材料的强度高， 材料的刚度大， 塑性好。

   答案      1材料的强度高；2材料的刚度大； 3材料的塑性好。
　 答疑     材料1有最大的强度极限；在相同的应力作用下，材料2有最小的变形；材料3有最大的延伸率
7、对某低碳钢材料进行拉伸试验时，测得其弹性模量为E＝200GPａ。若在超过屈服极限后继续拉伸，当试件横截面上的正应力为300MPａ时测得轴向线应变为3.5×10-3,然后立即卸载到正应力为0，则试件的轴向塑性应变为 。
　 答案     2.0×10-3
　 答疑 轴向线应变3.5×10-3中，既有弹性变形的线应变又有塑性变形的线应变。而弹性变形的线应变＝σ/E=1.5×10-3，固塑性变形的线应变＝总的应变－弹性变形的线应变＝2.0×10-3
填空题      材料在拉压时的力学性质
8、常温、静载下，材料的塑性指标是 和 。
　 答案         延伸率、断面收缩率。
　 答疑         延伸率、断面收缩率越大，材料的塑性性能越好。

9、低碳钢拉伸实验，表面磨光的试件出现与轴线大致成45度角的滑移线，说明低碳钢的屈服现象与 有关。
　 答案         最大剪应力
　 答疑         在与轴线大约成45度角的斜面上有最大剪应力。

10、当低碳钢试件的试验应力达到材料的屈服极限时，试件将出现 现象。
　 答案         屈服现象、产生很大的塑性变形，出现与轴线大致成45度角的滑移线。
　 答疑 当应力达到材料的屈服极限时，试件出现塑性流动现象，在应力变化不大的情况下，应变却发生急剧变化，材料好象失去了抵抗变形的能力，出现不可恢复的塑性变形；在与轴线大约成45度角的斜截面上的最大剪应力使杆件内部的晶格之间发生相对错动，在试件的表面出现滑移线。

11、某材料的应力、应变曲线如图，曲线上 点的纵坐标是材料的名义屈服极限σP0.2

　 答案        C点的纵坐标是材料的名义屈服极限σP0.2
　 答疑         名义屈服极限是产生0.2%的塑性变形时的应力。
12、在下图中标示出：σ0.2和延伸率δ。
　 答案

　 答疑    σ0.2是指产生0.2%的塑性变形时的应力；延伸率是破坏后的残余变形。
13、已知低碳钢的应力应变曲线，在点ｆ试件被拉断，图中代表延伸率的线段是：

　 答案          OO1线段;
　 答疑 试件在点ｆ处被拉断时的总应变为OO2,此总应变包含弹性变形和塑性变形，O1O2是试件被拉断时的弹性变形，会逐渐消失；OO1线段代表不可恢复的塑性变形；延伸率是指试件不可恢复的塑性变形。
4、标距为100毫米的标准试件，直径为10毫米，拉断后测得伸长后的标距为123毫米，颈缩处的最小直径为6.4毫米，该材料的延伸率δ= ，断面收缩率Ψ＝ 。
　 答案     δ=23％、Ψ＝59.04％
　 答疑    延伸率＝杆件的伸长量/杆件的原长＝(123－100)/100=23%
    断面收缩率Ψ＝A-A’ /A=(π102/4-π6.42/4)/π102/4=59.04%。
　 15、工程中通常把延伸率 的材料称为塑性材料，而塑性材料是以 为其破坏应力。
　 答案     δ>5% 强度极限σb；
　 答疑 工程中通常把延伸率δ>5%的材料称为塑性材料，δ<5%的材料称为脆性材料；
当拉伸试件内的工作应力达到强度极限σb 时，试件出现颈缩现象，出现裂痕。
简述     材料在拉压时的力学性质
1、冷作硬化以后材料发生了哪些变化？
　 答案         比例极限得到提高，塑性变形减小；
2、在杆件的整个拉伸破坏过程中，σ=N/A是否一直适用？
　 答案 在整个试件被拉断之前均适用；在整个拉伸破坏过程中外力的合力作用线始终与杆件的轴线重合；
3、衡量材料力学性能的指标有哪些？
　 答案
        比例极限、弹性极限、屈服极限、强度极限，弹性模量。
4、请分别指出低碳钢、铸铁在拉伸、压缩破坏时的断面。并简述破坏的原因。
　 答案 低碳钢拉伸破坏的断面位于横截面，此截面上有最大正应力，是最大正应力引起试件破坏；低碳钢是塑性材料，在压缩时不可能被压断；铸铁拉伸破坏的断面位于横截面，最大正应力引起破坏；铸铁的压缩破坏的断面位于与轴线大约成45度角的斜截面上，此斜截面有最大剪应力，是最大剪应力引起的破坏。
5、简述：为什麽铸铁一般作为受压构件而不作受拉构件？
　 答案 铸铁的抗拉强度不如抗压强度好。
6、低碳钢的应力-应变曲线如图,当应力加到K点时逐渐卸载,相应的卸载路径为哪条?此时对应的弹性应变和塑性应变各是多少?

　 答案    卸载路径为KA，弹性应变AB，塑性应变OA。
　 答疑     卸载后会沿上升阶段平行的线段KA回到σ＝0；K点对应的总应变为OB，应变AB在卸载后消失，遗留下来的塑性应变是OA。
7、通常把延伸率小于5％的的材料称为脆性材料，延伸率大于5％的材料称为塑性材料。是否塑性材料制成的圆柱型试样只能压成薄圆饼状而不能压至破裂，因而得不到压缩强度极限？是否脆性材料必定被压破而不会被压成薄饼状？
　 答案     有的塑性材料如某些铝合金、合金钢等可压到破裂并可得到压缩强度极限；有的脆性材料如：铸铝合金，可压扁但不破裂。

8、同一牌号的低碳钢，分别做成标距为5倍直径与10倍直径的标准拉伸试件，定性地分析两者延伸率的大小。
　 答案   标距为L=5d的试件的延伸率大于标距为L=10d的试件的延伸率。
　 答疑 通过试验得到杆件的塑性伸长量为ΔL=αL0+β ；其中L0、A0为构件的原始尺寸；α、β是与材料性能有关的常数；固试件的延伸率δ=ΔL/L0=α+β /L0，由此可见，试件的原始长度越大，试件的延伸率越低。
9、进行金属材料等截面杆拉伸试验时，通常能得到该材料的哪些参数？对一些极值在拉伸曲线上加以说明。
　 答案     比例极限、弹性极限、屈服极限、强度极限；

　 答疑 直线段的最高点所对应的应力为比例极限；过比例极限不远处弹性变形的最高点的纵坐标为弹性极限；锯齿波的最低点所对应的应力为屈服极限；整个曲线的最高点所对应的应力为材料的强度极限。
判断           虎克定律
1、“杆件在拉伸变形后，横向尺寸会缩短，是因为杆内有横向应力存在。“
　 答案    此说法错误
　 答疑  杆件内没有横向应力存在，是由于纵向应力使杆件产生横向变形。
2、“虎克定律适用于弹性变形范围内。“
　 答案  此说法错误
　 答疑  虎克定律适用于线弹性变形范围，当应力超过比例极限后，应力－应变关系不再呈线性关系
3、“拉压变形时杆件的横向变形ε’和轴向应变ε之间的关系为ε’＝－με”
　 答案         此说法错误
　 答疑         当变形处于弹性范围内时，杆件的横向变形ε’和轴向应变ε之间的关系为ε’＝－με
选择题             虎克定律
1、均匀拉伸的板条表面上画两个正方形，如图所示。受力后会成 形状。
A：a正方形、b正方形； B： a正方形、b菱形； C：a矩形、b菱形 D：a矩形、b正方形

　 答案 正确选择：C
　 答疑正方形a的左右两对边之间的纵向纤维的原长相等，在均匀拉力作用下伸长量相等；上下两对边之间的横向纤维尺寸变小，且缩短量相等，固变形后成为矩形。正方形b的任意两条纵向纤维之间的原长不等，受力后的伸长量也不相等，中间纤维的伸长量最大，向上、向下依次变形量减小，固变形后成为菱形。
2、受轴向拉伸的圆截面杆件的横截面上画两个圆，拉伸后会变成什么形状？
A：a圆、b圆；            B：a圆、b椭圆；     C：a椭圆、b圆；        D：a椭圆、b椭圆；

　 答案正确选择：A
　 答疑横截面上只存在与横截面垂直的正应力且正应力在横截面上均匀分布，沿径向无应力存在。由于横截面上拉应力的存在使得两圆的半径减小，但形状不变。
3、低碳钢圆截面在拉伸破坏时，标距由100毫米变成130毫米。直径由10毫米变为7毫米，则Poisson’s ratio(泊松比) ε为：
A： μ=(10-7)/(130-100)=0.1 B：μ=ε’/ε=-0.3/0.3=-1         C：μ=|ε’/ε|=1 D：以上答案都错。
 　答案        正确选择：D
　 答疑     ε’＝－με的适用范围是线弹性。此时试件已经被拉伸破坏，不是在弹性范围内，固此公式不能适用。
4、钢材的弹性模量E＝200GPa，比例极限σp=200MPa，轴向线应变ε=0.0015，则横截面上的正应力σ= 。
A：σ＝Eε＝300Mpa； B：σ>300Mpa；
C：200Mpa<σ<300Mpa； D：σ<200Mpa
 　答案        正确选择：C
　 答疑         Eε＝300MPa超过比例极限，固此时材料的应力－应变曲线超过材料的弹性范围，到达屈服阶段。
5、在板状试件表面贴两片应变片，在力P作用下ε1=-120×10-6,ε2=40×10-6,那么泊松比为：
A：3；     B：－3； C：1/3; D:-1/3

　 答案正确选择：C
　 答疑ε1为纵向线应变，ε2为横向线应变。而泊松比＝－横向线应变/纵向线应变＝1/3
选择题                虎克定律
6、拉杆由两种材料制成，横截面面积相等，承受轴向拉力P， 。
A：应力相等、变形相同； B：应力相等，变形不同；
C：应力不同，变形相同； D：应力不同，变形不同

　 答案   正确选择：B
　 答疑 拉杆的轴力相同均为P，横截面面积相等，固拉杆的各个横截面上的正应力相等均为P/A。但拉杆由两种材料制成，材料的弹性模量不相同，固两种材料的变形不同。
7、图示中的等直杆，AB=BC=CD=a，杆长为3a，材料的抗拉压刚度为EA。杆中点横截面的铅垂位移为： 。
A: 0        B：2Pa/EA        C：Pa/EA        D：3Pa/EA

　 答案      正确选择：C
　 答疑     杆件的BC段的轴力为零，固杆件中间截面的铅垂位移等于AB段的伸长量，而AB段的轴力为P，伸长量为Pa/EA。
8、图示中，拉杆的外表面有一条斜线，当拉杆变形时，斜线将 。
 A：平动； B：转到； C：不动 D：平动加转动

 　答案    正确选择：D
　 答疑 斜线代表一斜截面，斜截面与左侧端面之间的纵向纤维在拉力的作用下将伸长，使得斜线产生位移；另一方面，斜截面与左侧端面之间的纵向纤维的伸长量不相等，使得斜线发生转动。
9、空心圆轴受轴向拉伸时，受力在弹性范围内，它的 。
A：内外径都减小；            B：外径减小，内径增大；
C：内外径都增大；            D：外径增大，内径减小。
　 答案      正确选择：A
　 答疑      在轴向拉力的作用下，横截面上横向尺寸减小。
10、图示中各杆件的材料相同、横截面A1＝A2/2,杆件的长度均为L,载荷均为P。C1与C2点在铅垂方向的位移分别为Δ1、Δ2。那么有：
A：Δ1＝Δ2； B：Δ1>Δ2； C：Δ1<Δ2；

 　答案     正确选择：B
　 答疑         Δ1=ΔL/cos30=NL/EA1/cos30=PL/1.5EA1、Δ2＝PL/EA2=PL/2EA1,
        填空           虎克定律
1、承受集中力的轴向拉压杆件，只有在 长度范围内变形才是均匀的。
　 答案  在距端截面的距离大于横向尺寸的
　 答疑  根据圣维南原理，在离开杆端一定距离(大于杆件横向尺寸的范围)之外，横截面上各点的应力才是均匀的。
2、图示中杆件，AB＝BC＝CD＝L。如果截面的抗拉压刚度为EA，在四个相等的P力作用下，杆件的总变形为： ，BC段的变形为： 。

　 答案   －2PL/EA 0
　 答疑  BC段的轴力为0，固BC段的变形为零。AB段与CD段的轴力均为－P， 杆长及横截面面积相等，此二段的变形相同，均为－PL/EA。杆件的总变形＝AB段变形＋BC段变形＋CD段变形＝－2PL/EA。
3、图示中的拉杆承受载荷P，横截面面积为A，弹性模量为E。AB=BC=L，求出表格中的各值。

位移
应力
纵向线应变
纵向变形
1点

AB段
BC段
2点

3点

 　答案
位移
应力
纵向线应变
纵向变形
1点
0
P/A
P/EA
AB段
BC段
2点
3PL/4EA
P/A
P/EA
PL/EA
0
3点
PL/EA
0
0
　 答疑 点1位于固定端处，不会产生位移；点2的位移等于1、2段的伸长量；点3的位移等于AC段的伸长量，但是BC段没有内力，不产生变形，固点3的位移等于AB段的伸长量。 点1、点2两处横截面的内力大小为P，横截面面积为A，固此二处应力大小为P/A；点3所在的横截面的内力为0，固应力为0。1、2两点处存在正应力，产生轴向线应变，大小＝σ/E＝P/EA；点3所在的截面没有应力存在，不产生轴向线应变。 AB段存在轴力，产生变形；BC段的轴力为零，不产生变形。
4、两根承受轴向拉伸的杆件均在弹性范围内，一为钢杆E1＝210GPａ，另一为铸铁E2＝100GPａ。若两杆的正应力相等，则两杆的纵向线应变的比值为： ；若两杆的纵向应变相同，则两杆的正应力的比值为： 。
　 答案  100/210 、 210/100
　 答疑 纵向线应变ε=σ/E。在正应力相等的条件下，纵向线应变的比与材料的弹性模量成反比；在纵向线应变相同的条件下，正应力的比与材料的弹性模量成正比。
5、平板拉伸试件受载荷P的作用，试件上相互垂直地粘贴两枚应变片R1和R2，R1和R2的读数分别为ε1和ε2。由R1和R2组成图示半桥测量电路，R0为应变仪的内电阻，此时应变仪的读数ε＝ 。
A：(1+u)ε1 B: (1+u)ε2 C: (1-u)ε1 D: (1-u)ε2

 　答案   正确选择：A
　 答疑图示采用半桥接线，应变仪的读数为ε＝ε1－ε2，而ε1沿外载的方向，为纵向线应变；ε2与ε1的方向垂直，为外载的横向线应变，满足关系ε2＝－uε1。代入后得到ε＝ε1－ε2＝(1+u)ε1。
6、对某低碳钢材料进行拉伸试验时，测得其弹性模量E＝200GPa。若在超过屈服极限后继续拉伸，当试件横截面上的正应力σ＝300MPa时，测得轴向线应变ε＝3.5×10－3，然后立即卸载至σ＝0，则试件的轴向塑性（残余）应变为ε＝ 。
　 答案  2.0×10－3
　 答疑 当试件横截面上的正应力σ＝300MPa时，杆件的弹性应变为σ/E=1.5×10－3,此时总的线应变为3.5×10－3，固试件产生的塑性应变为3.5×10－3－1.5×10－3＝2.0×10－3。由于塑性变形不可恢复，即使外载卸掉，横截面上的应力σ＝0，塑性变形仍然保留下来，固试件的塑性应变为2.0×10－3。
简述       虎克定律
1:Hooke定律σ=Eε的适用范围是什么？
　 答案  线弹性范围内（应力不超过材料的比例极限）
　 答疑     在线弹性范围内，应力－应变之间呈线性关系；当应力超过比例极限后，应力－应变之间呈非线性关系。
2、桁架中各杆件的抗垃压刚度EA相等，画出变形后节点A的位置。

　 答案

　 答疑 在图a中，杆1受拉，在轴力的作用下伸长，在杆1伸长后的端点
