怎样把坐标据导入手簿
一、在电脑上将坐标数据文件转换成“*.txt”格式的文件：

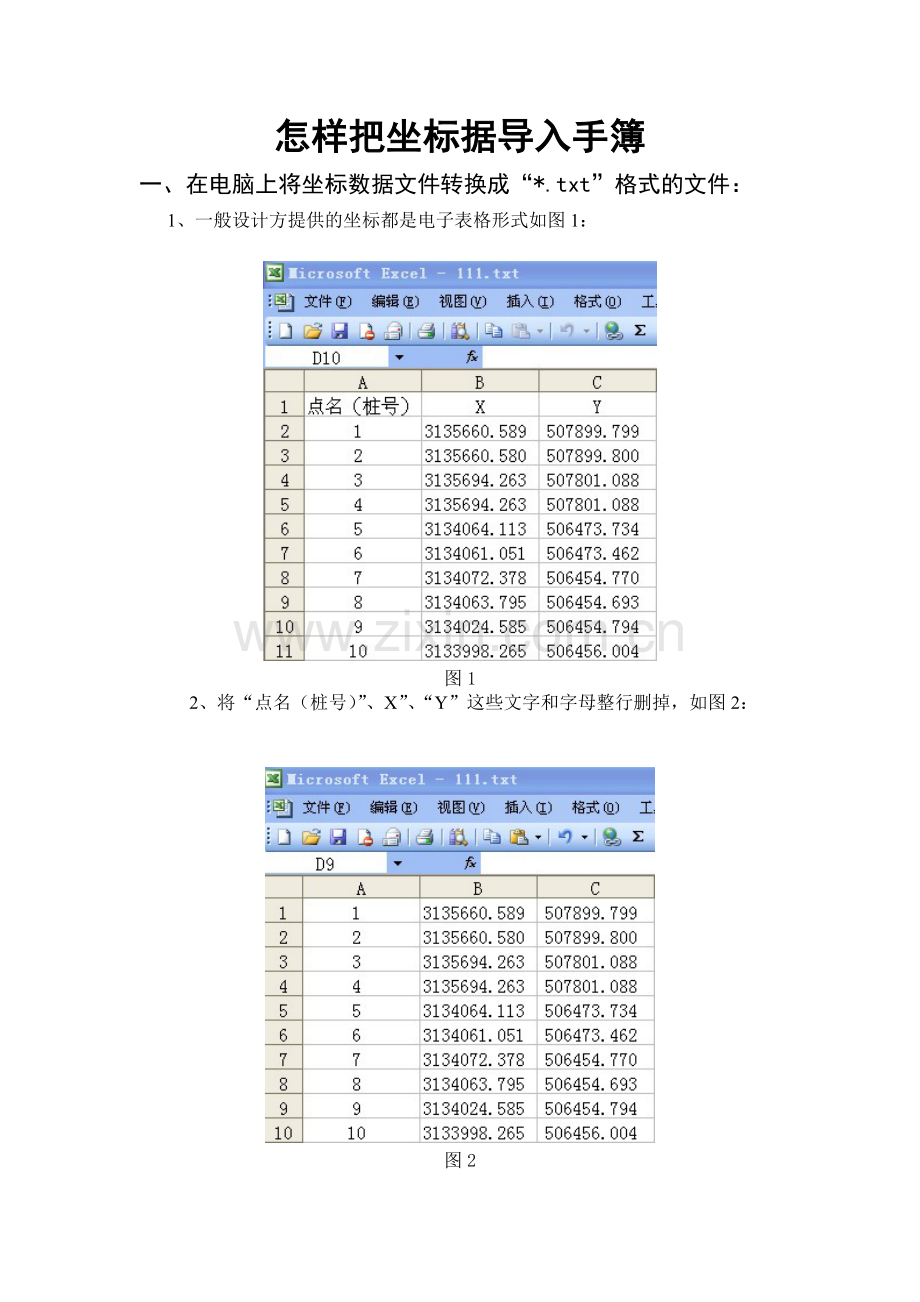

1、 一般设计方提供的坐标都是电子表格形式如图1：

图1
2、 将“点名（桩号）”、X”、“Y”这些文字和字母整行删掉，如图2：

图2

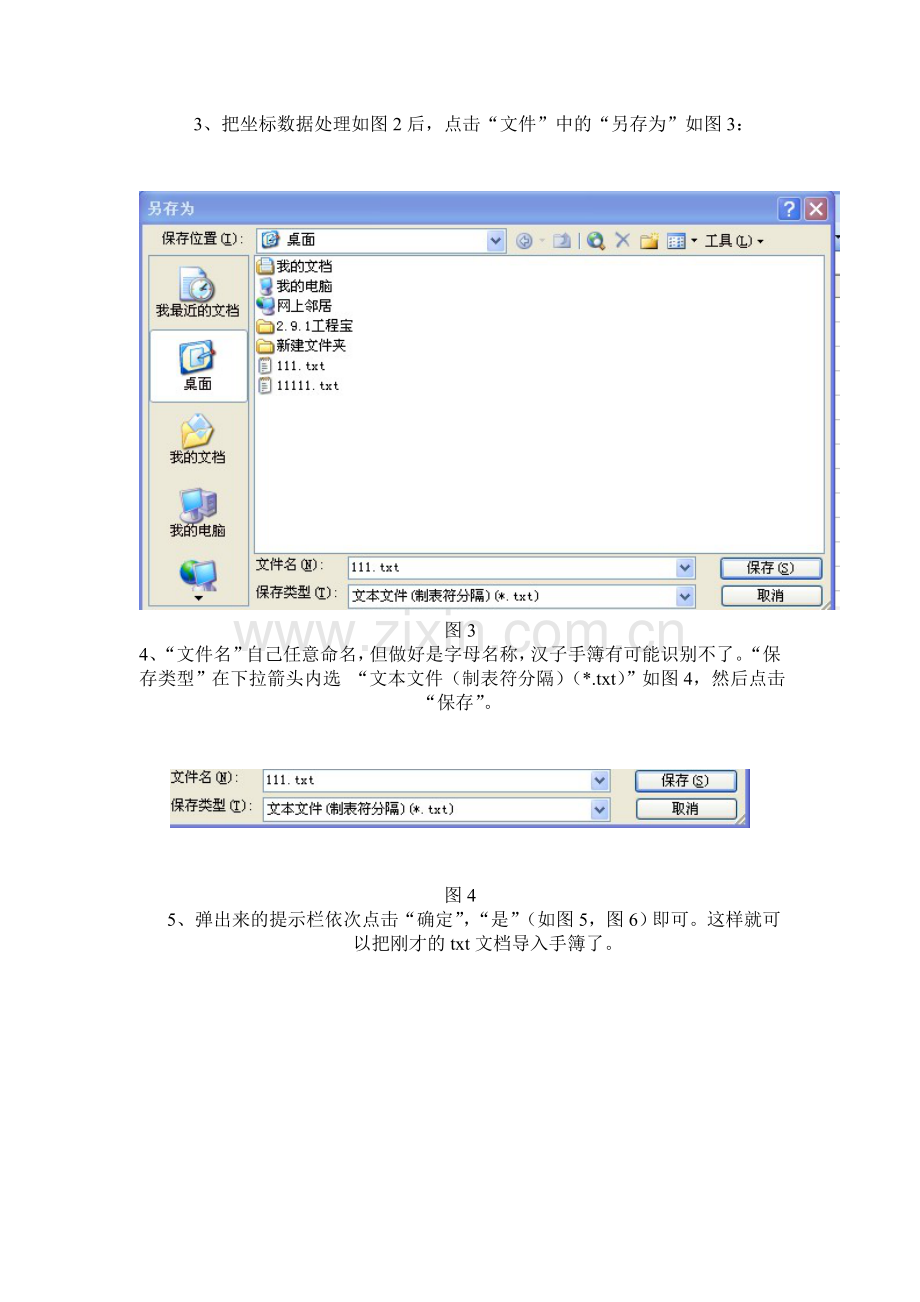

3、 把坐标数据处理如图2后，点击“文件”中的“另存为”如图3：

图3
4、“文件名”自己任意命名，但做好是字母名称，汉子手簿有可能识别不了。“保存类型”在下拉箭头内选 “文本文件（制表符分隔）（*.txt）”如图4，然后点击“保存”。

图4
5、 弹出来的提示栏依次点击“确定”，“是”（如图5，图6）即可。这样就可以把刚才的txt文档导入手簿了。

图5

图6

二、将txt文档的坐标数据导入手簿
1、打开手簿中的进入九宫格菜单如图7：

图7
2、点击“项目”新建一个项目名（如果已求好参数就直接套用以前的参数）再重新命名。如项目名命名为“20110916”如图8：

图8
3、将手簿开机与电脑连接后，然后打开电脑“浏览” →NandFlash→Project→Road→项目名（20110916）→Points→将刚才要放样的txt文档粘贴即可。
4、在手簿上点击“项目” → 项目信息→放样点库→（右下角倒数第二个图标）→选中刚才粘贴的txt文档（如1111.txt）如图9 →进入图10界面。

图9

图10
6、 将“分隔符”选中为“空格”或“Tab”,“格式”不变。将“可选项”中的“Name”、“x(N)”、“y(E)” （注：一定要看清楚在txt文档中的坐标X、Y的顺序如果Y在X前，那么就得是“Name”、“y(E)”、“x(N)”了。）点击一一导入到“导入内容”。“最下方的“实例”中也会出现打开txt文档后的格式以做核对，如图11。

图11
6、最后点击，弹出对话框如图12点击“确定”，这样数据导入成功了，如图13。

图12

图13
7、 再次核对X、Y的坐标顺序是否正确。
另外如果是dat文档，导入的方法是一样只不过从上面的第5步有所不同，将“分隔符”选中为“，”,“格式”不变。将“可选项”中的“Name”、“*”、“x(N)”、“y(E)” 、“h”（注：一定要看清楚在txt文档中的坐标X、Y的顺序如果Y在X前，那么就得是“Name”、“y(E)”、“x(N)”了。）点击一一导入到“导入内容”。“最下方的“实例”中也会出现打开dat文档后的格式以做核对，如图14。

图14
8、放样就跟“点放样”的操作方法一样，进入“点放样”界面如图15点击,进入图16界面，“点库”选中“放样点”即可，然后再选择要放的点。

图15
