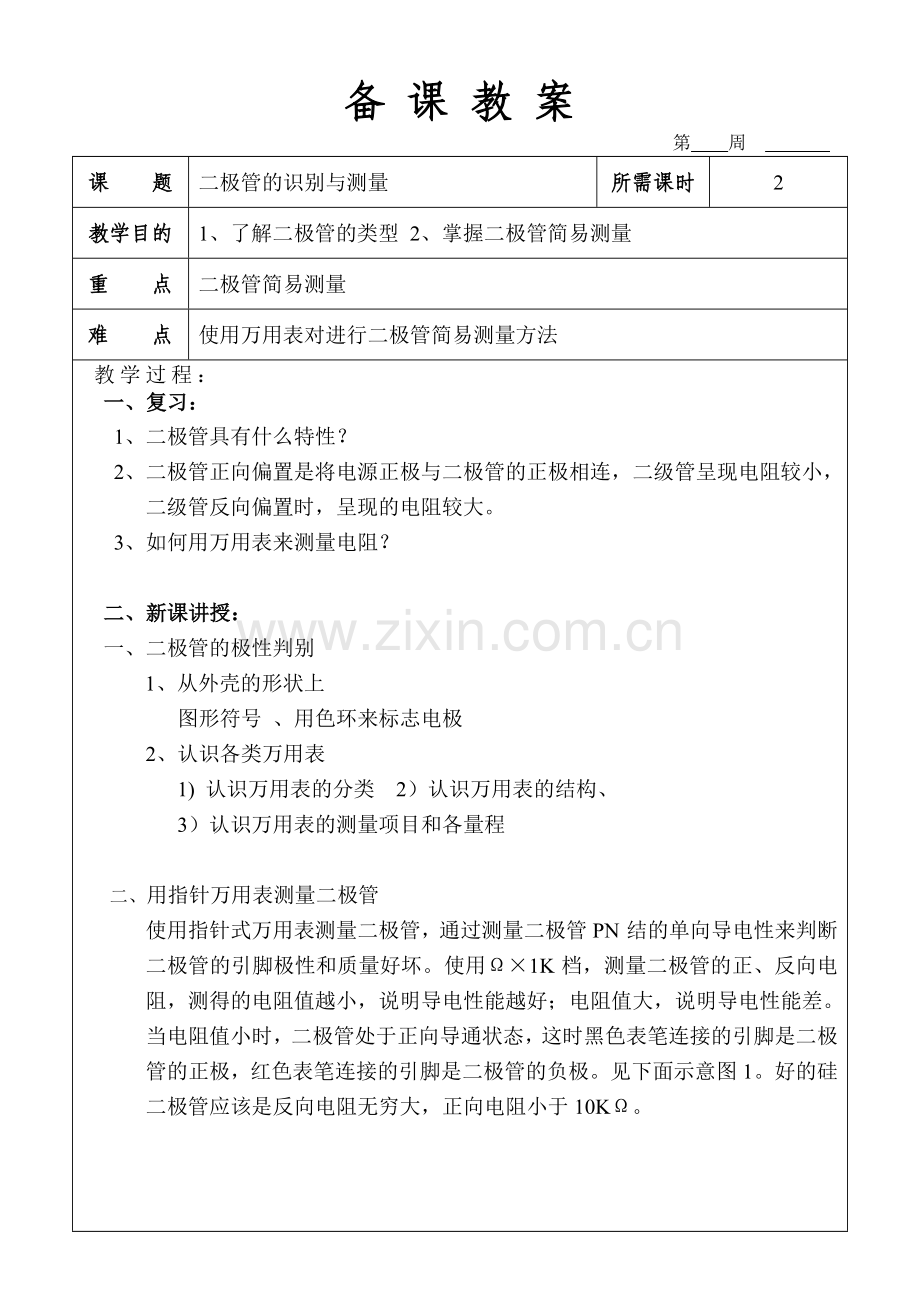

备 课 教 案
第 周
课 题
二极管的识别与测量
所需课时
2
教学目的
1、了解二极管的类型 2、掌握二极管简易测量
重 点
二极管简易测量
难 点
使用万用表对进行二极管简易测量方法
教学过程：
一、复习：
1、二极管具有什么特性？
2、二极管正向偏置是将电源正极与二极管的正极相连，二级管呈现电阻较小，二级管反向偏置时，呈现的电阻较大。
3、如何用万用表来测量电阻？

二、新课讲授：
一、二极管的极性判别
1、从外壳的形状上
图形符号 、用色环来标志电极
2、认识各类万用表
1) 认识万用表的分类 2）认识万用表的结构、
3）认识万用表的测量项目和各量程

二、用指针万用表测量二极管
使用指针式万用表测量二极管，通过测量二极管PN结的单向导电性来判断二极管的引脚极性和质量好坏。使用Ω×1K档，测量二极管的正、反向电阻，测得的电阻值越小，说明导电性能越好；电阻值大，说明导电性能差。当电阻值小时，二极管处于正向导通状态，这时黑色表笔连接的引脚是二极管的正极，红色表笔连接的引脚是二极管的负极。见下面示意图1。好的硅二极管应该是反向电阻无穷大，正向电阻小于10KΩ。

图 1 测量二极管

三、使用数字式万用表测量二极管
使用数字万用表的测量二极管、三极管档，可以测量二极管的正向导通电压。当电表指示数字最高位为“1”，其它位空白时，表示被测电路的电阻无穷大，二极管处于反向截止状态；当指示为3位数时，为正向导通状态，其显示的数值约等于二极管的正向导通电压毫伏（mV）值。在正向导通状态，红表笔连接的是二极管正极。原理图如上面的图1所示。

四、测量发光二极管
同普通二极管。但由于发光二极管的正向导通电压约2V，因此使用指针式万用表测量时，必须使用Ω×10K档。如果使用Ω×1K档测量，正、反向都不导通。使用指针表和数字表测量，观察现象，注意正向导通时二极管发微光。
三、学生练习：
问题1：为什么用万用表的不同电阻档测量二极管的电阻时，会得到不同的电阻值？

由于二级管的伏安特性是非线性的，
故选用万用表不同量程测量同一个
二极管时，通过二极管的正向电流
大小不等，因此测出的正向电阻也
不尽相同。

问题2：为什么小功率的二极管不能用R×1档或R×10K档测量?

R×1档，因万用表内阻较小，流过二级管的电流太大，易烧坏二级管
R×10k档，因万用表内使用的叠层式电池的电压较高，可能击穿管子
3、思考题
有人在测一个二极管反向电阻时，为了使万用表测试和管脚接触良好，他用两手把两端接触处捏紧，结果发现管子的反向电阻比较小，认为不合格，但用在电子设备上却工作正常。这是什么原因？

四、小结
1、万用表测量二极管的原理
2、万用表测量二极管的方法

课后作业：1、用万用表测量各二极管的正反向电阻，并判别极性

管子名称
整流二极管
发光二极管
稳压二极管

R×100

正向电阻

反向电阻

R×1K

正向电阻

反向电阻
