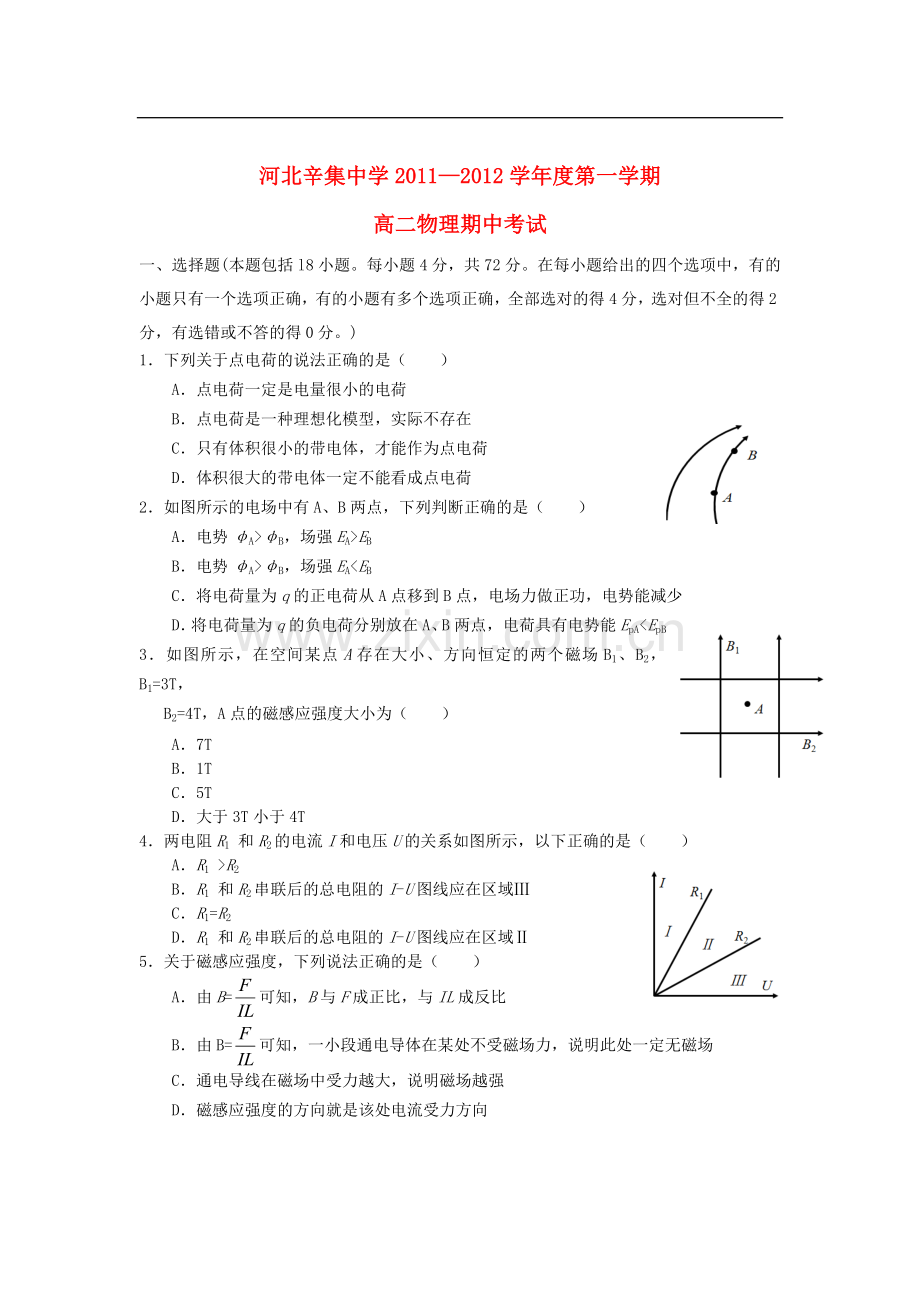

河北辛集中学2011—2012学年度第一学期
高二物理期中考试
一、选择题(本题包括l8小题。每小题4分，共72分。在每小题给出的四个选项中，有的小题只有一个选项正确，有的小题有多个选项正确，全部选对的得4分，选对但不全的得2分，有选错或不答的得0分。)
1．下列关于点电荷的说法正确的是（ ）
A．点电荷一定是电量很小的电荷
B．点电荷是一种理想化模型，实际不存在
C．只有体积很小的带电体，才能作为点电荷
D．体积很大的带电体一定不能看成点电荷
2．如图所示的电场中有A、B两点，下列判断正确的是（ ）
A．电势φA>φB，场强EA>EB
B．电势φA>φB，场强EA<EB
C．将电荷量为q的正电荷从A点移到B点，电场力做正功，电势能减少
D．将电荷量为q的负电荷分别放在A、B两点，电荷具有电势能EpA<EpB
3．如图所示，在空间某点A存在大小、方向恒定的两个磁场B1、B2，B1=3T，
B2=4T，A点的磁感应强度大小为（ ）
A．7T
B．1T
C．5T
D．大于3T小于4T
4．两电阻R1 和R2的电流I和电压U的关系如图所示，以下正确的是（ ）
A．R1 >R2
B．R1 和R2串联后的总电阻的I-U图线应在区域Ⅲ
C．R1=R2
D．R1 和R2串联后的总电阻的I-U图线应在区域Ⅱ
5．关于磁感应强度，下列说法正确的是（ ）
A．由B=可知，B与F成正比，与IL成反比
B．由B=可知，一小段通电导体在某处不受磁场力，说明此处一定无磁场
C．通电导线在磁场中受力越大，说明磁场越强
D．磁感应强度的方向就是该处电流受力方向

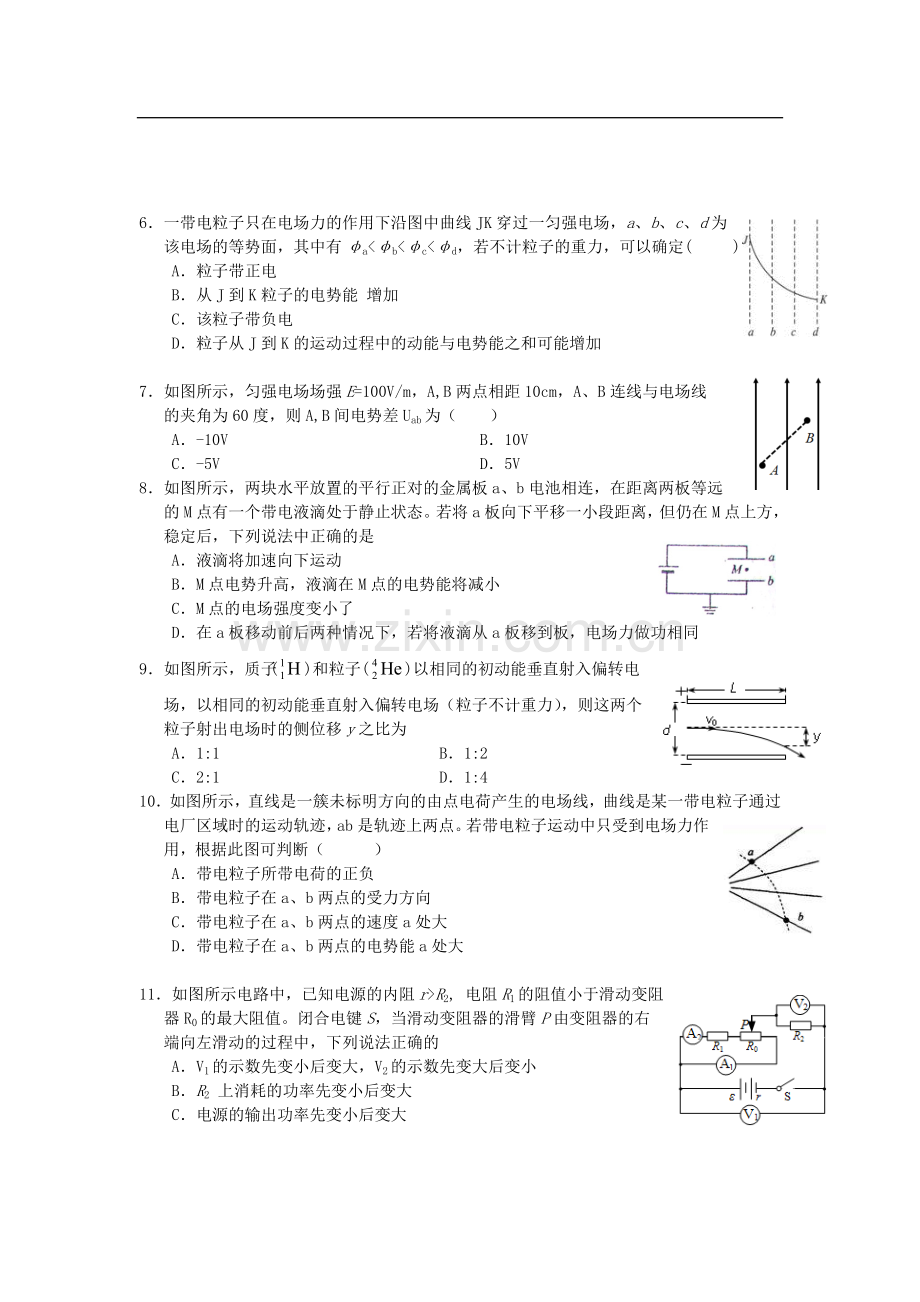

6．一带电粒子只在电场力的作用下沿图中曲线JK穿过一匀强电场，a、b、c、d为
该电场的等势面，其中有φa<φb<φc<φd，若不计粒子的重力，可以确定( )
A．粒子带正电
B．从J到K粒子的电势能 增加
C．该粒子带负电
D．粒子从J到K的运动过程中的动能与电势能之和可能增加
7．如图所示，匀强电场场强E=100V/m，A,B两点相距10cm，A、B连线与电场线
的夹角为60度，则A,B间电势差Uab为（ ）
A．-10V B．10V
C．-5V D．5V
8．如图所示，两块水平放置的平行正对的金属板a、b电池相连，在距离两板等远
的M点有一个带电液滴处于静止状态。若将a板向下平移一小段距离，但仍在M点上方，稳定后，下列说法中正确的是
A．液滴将加速向下运动
B．M点电势升高，液滴在M点的电势能将减小
C．M点的电场强度变小了
D．在a板移动前后两种情况下，若将液滴从a板移到板，电场力做功相同
9．如图所示，质子()和粒子()以相同的初动能垂直射入偏转电
场，以相同的初动能垂直射入偏转电场（粒子不计重力），则这两个
粒子射出电场时的侧位移y之比为
A．1:1 B．1:2
C．2:1 D．1:4
10．如图所示，直线是一簇未标明方向的由点电荷产生的电场线，曲线是某一带电粒子通过电厂区域时的运动轨迹，ab是轨迹上两点。若带电粒子运动中只受到电场力作用，根据此图可判断（ ）
A．带电粒子所带电荷的正负
B．带电粒子在a、b两点的受力方向
C．带电粒子在a、b两点的速度a处大
D．带电粒子在a、b两点的电势能a处大
11．如图所示电路中，已知电源的内阻r>R2, 电阻R1的阻值小于滑动变阻
器R0的最大阻值。闭合电键S，当滑动变阻器的滑臂P由变阻器的右
端向左滑动的过程中，下列说法正确的
A．V1的示数先变小后变大，V2的示数先变大后变小
B．R2 上消耗的功率先变小后变大
C．电源的输出功率先变小后变大
D．A1的示数不断减小，A2的示数不断变大
12．如图所示的电路中，R1=20Ω，R2=40Ω，R3=60Ω，R4=40Ω，
R5=44Ω，则正确的是
A．若Uab=140V，C、D端开路，则Ucd=84V
B．若Uab=140V，C、D端开路，则Ucd=140V
C．若Ucd=144V，C、D端开路，则Uab=84V
D．若Ucd=144V，C、D端开路，则Uab=60V
13．一根均匀导线，现将它均匀拉长，使导线的直径减小为原来的一半，此时它的阻值为64Ω，则导
线原来的电阻值为（ ）
A．128 Ω B．32 Ω C．4 Ω D．2 Ω
14．如图所示，在x轴上方存在着垂直于纸面向里、磁感应强度为B的匀强磁场，一个不计重力的带电粒子从坐标原点O处以速度v进入磁场，粒子进入磁场时的速度方向垂直于磁场且与x轴正向成120o角，若粒子穿过y轴正半轴后在磁场中到x轴的最大距离为a，则该粒子的比荷和所带电荷的正负是（ ）
A．，正电 B．，正电
C．，负电 D．，负电
15．如图所示,一水平放置的矩形闭合线框abcd在细长磁铁
的N极附近竖直下落,保持bc边在纸外,ad边在纸内,由
图中位置Ⅰ经过位置Ⅱ到位置Ⅲ,位置Ⅰ和位置Ⅲ都很
接近位置Ⅱ,这个过程中线圈感应电流( )
A．沿dcba流动
B． 沿abcd流动
C．先沿abcd流动,后沿dcba流动
D．先沿dcba流动,后沿abcd流动
16．如右图所示,通有恒定电流的螺线管竖直放置,铜环R沿螺线管的轴线加速
下落,在下落过程中,环面始终保持水平,铜环先后经过轴线上1､2､3位置时
的加速度分别为a1､a2､a3,位置2处于螺线管的中心,位置1､3与位置2等
距离,则( )
A．a3<a1<g
B．a1<a2=g
C．a3<a1<a2
D．a1=a3<a2
17．粗细均匀的电阻丝围成的正方形线框置于有界匀强磁场中,磁场方向垂直于线框平面,其边界与正
方形线框的边平行,现使线框以同样大小的速度沿四个不同方向平移出磁场,如下图所示,则在移出过程中线框的一边a､b两点间电势差绝对值最大的是( )
18．一个面积S=4×10-2 m2、匝数n=100匝的线圈放在匀强磁场中,磁
场方向垂直于线圈平面,磁感应强度B随时间t变化的规律如图所
示,则下列判断正确的是( )
A．在开始的2 s内穿过线圈的磁通量变化率等于0.08 Wb/s
B．在开始的2 s内穿过线圈的磁通量的变化量等于零
C．在开始的2 s内线圈中产生的感应电动势等于8 V
D．在第3 s末线圈中的感应电动势等于零
二、填空题(每空3分,共7空，共计21分)
19．如图所示,当条形磁铁由较远处向螺线管平移靠近时,流过电流计
的电流方向是__________,当磁铁远离螺线管平移时,流过电流计的电流方
向是________.
20．测量“水果电池”的电动势和内阻：将一铜片和一锌片分别插
入一只苹果内，就构成了简单的“水果电池”，其电动势约为1.5V，
可是该电池并不能使额定电压为1.5V，额定电流为0.3A的小灯
泡发光，原因是流过小灯泡的电流太小了，经实验测定还不足
3mA。现用量程合适的电压表、电流表和滑动变阻器、开关、导
线等尽量精确的测量电动势和内阻
（1）滑动变阻器有两种规格：A、R1（0～100Ω ）B、滑动变阻器 R2
（0～3 kΩ）滑动变阻器应选________
（2）在实验中根据电压表示数和电流表示数的值，描点得到U-I图象，则电动势E=_______，内电阻r=________
21．有两个用同种材料,同样粗细的导线制成的圆环A和B，其半径之比rA：rB=2：1，如图所示,当充满B环圆面的匀强磁场随时间均匀变化时，A与B环中感应电流之比为_________，热功率之比为_________
三、计算题：本题共3个小题，共27分。解答时应写出必要的文字说明、方程式和重要的演算步骤，只写出最后答案的不能得分。有数值计算的题答案中必须明确写出数值和单位。
22．（9分）如图所示，两平行光滑导轨相距为20cm，金属棒MN
的质量为10g, 电阻R＝8Ω，匀强磁场的磁感应强度B的方向
竖直向下，大小为0.8T，电源电动势为10V，内阻为1Ω。当开
关S闭合时，MN处于平衡状态。示变阻器R1多大？（已知
θ＝450）
23．（9分）有一起重机用的是直流电动机，如图所示，其内阻r＝0.8 Ω，线路电阻R＝10 Ω，电源电压U＝150 V，电压表示数为110 V，求：
(1)通过电动机的电流；
(2)输入到电动机的功率P入；
(3)电动机的发热功率Pr，电动机输出的机械功率.
24．（9分）如下图(a)所示的螺线管,匝数n=1 500匝,横截面积S=20 cm2,电阻r=1.5 Ω,与螺线管串联的外电阻R1=3.5 Ω,R2=25 Ω.方向向右,穿过螺线管的匀强磁场的磁感应强度按下图(b)所示规律变化,试计算电阻R2的电功率.
河北辛集中学2011—2012学年度第一学期
高二物理（明珠）期中考试答题纸
19．___________ ___________
20．___________ __________ ____________
21．____________ __________
22．
23．
24．
