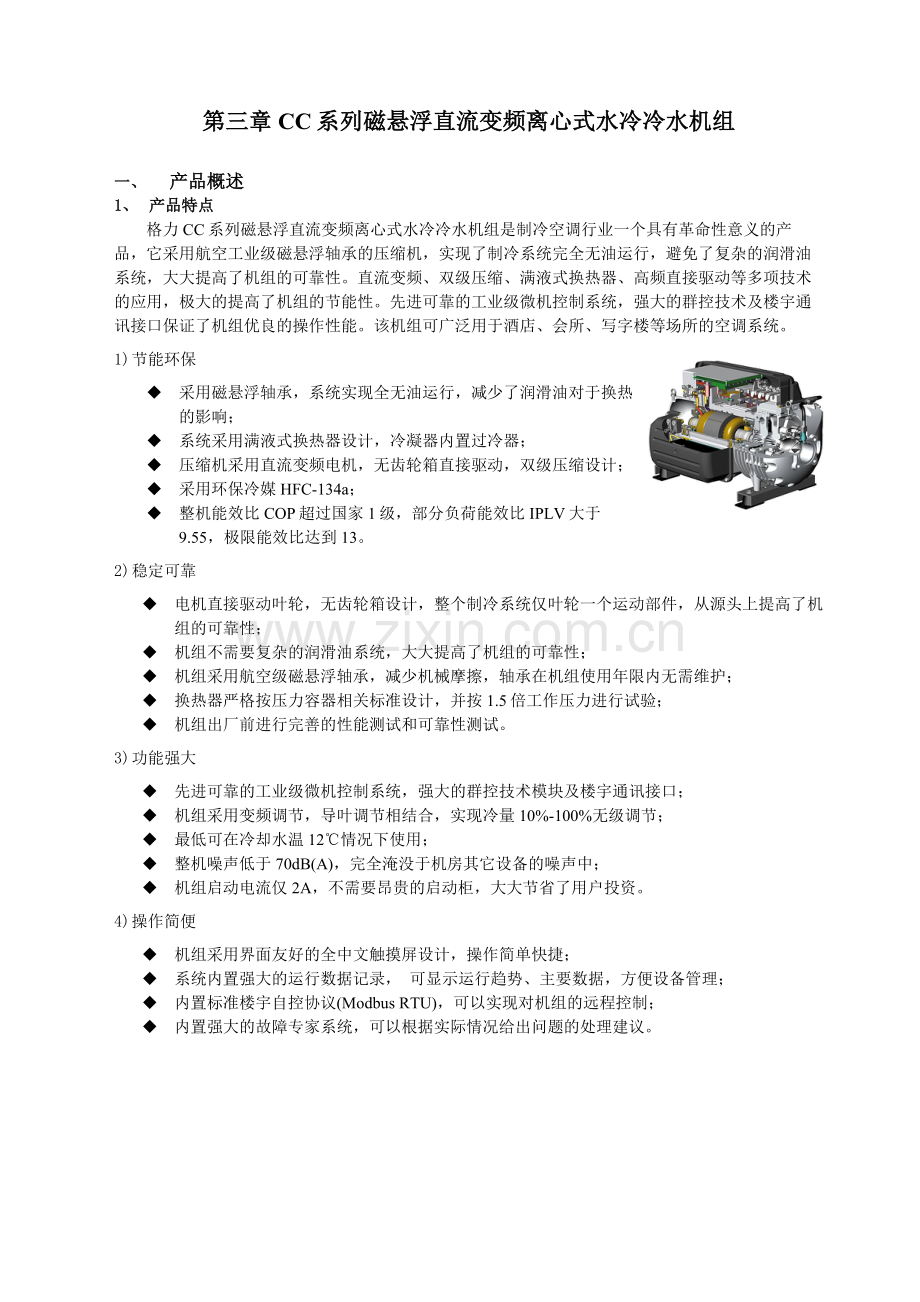

第三章 CC系列磁悬浮直流变频离心式水冷冷水机组

一、 产品概述
1、 产品特点
格力CC系列磁悬浮直流变频离心式水冷冷水机组是制冷空调行业一个具有革命性意义的产品，它采用航空工业级磁悬浮轴承的压缩机，实现了制冷系统完全无油运行，避免了复杂的润滑油系统，大大提高了机组的可靠性。直流变频、双级压缩、满液式换热器、高频直接驱动等多项技术的应用，极大的提高了机组的节能性。先进可靠的工业级微机控制系统，强大的群控技术及楼宇通讯接口保证了机组优良的操作性能。该机组可广泛用于酒店、会所、写字楼等场所的空调系统。
1) 节能环保
u 采用磁悬浮轴承，系统实现全无油运行，减少了润滑油对于换热的影响；
u 系统采用满液式换热器设计，冷凝器内置过冷器；
u 压缩机采用直流变频电机，无齿轮箱直接驱动，双级压缩设计；
u 采用环保冷媒HFC-134a；
u 整机能效比COP超过国家1级，部分负荷能效比IPLV大于9.55，极限能效比达到13。
2) 稳定可靠
u 电机直接驱动叶轮，无齿轮箱设计，整个制冷系统仅叶轮一个运动部件，从源头上提高了机组的可靠性；
u 机组不需要复杂的润滑油系统，大大提高了机组的可靠性；
u 机组采用航空级磁悬浮轴承，减少机械摩擦，轴承在机组使用年限内无需维护；
u 换热器严格按压力容器相关标准设计，并按1.5倍工作压力进行试验；
u 机组出厂前进行完善的性能测试和可靠性测试。
3) 功能强大
u 先进可靠的工业级微机控制系统，强大的群控技术模块及楼宇通讯接口；
u 机组采用变频调节，导叶调节相结合，实现冷量10%-100%无级调节；
u 最低可在冷却水温12℃情况下使用；
u 整机噪声低于70dB(A)，完全淹没于机房其它设备的噪声中；
u 机组启动电流仅2A，不需要昂贵的启动柜，大大节省了用户投资。
4) 操作简便
u 机组采用界面友好的全中文触摸屏设计，操作简单快捷；
u 系统内置强大的运行数据记录， 可显示运行趋势、主要数据，方便设备管理；
u 内置标准楼宇自控协议(Modbus RTU)，可以实现对机组的远程控制；
u 内置强大的故障专家系统，可以根据实际情况给出问题的处理建议。
2、 产品命名规则

LS
B
LX
500
C
1
2
3
4
5

序号
代号描述
可选项
1
机组代号
LS-冷水机组
2
压缩机形式
B-半封闭式压缩机
3
压缩机类型
LX-离心式压缩机
4
名义制冷量
名义制冷量，单位：kW
5
磁悬浮
C-磁悬浮轴承

型号示例：
LSBLX500C表示名义制冷量为500kW的半封闭磁悬浮变频离心式水冷冷水机组。

二、 产品的性能与规格
1、 产品外形图

2、 产品性能参数表
型号LSBLX C
500
950
1350
1700
制冷量范围
kW
120-525
120-1050
120-1575
120-2100
名义制冷量
kW
500
950
1350
1700
输入功率
kW
93
170
237
293
能效等级
1
1
2
2
IPLV
9.59
9.60
9.64
9.62
电源
380V 3N～50Hz
操作系统
中文彩色触摸屏
安全保护装置
高低压保护、过载保护、逆（缺）相保护、排气高温、防冻保护、断水保护
压缩机
型式
磁悬浮直流变频离心压缩机
数量
1
2
3
4
蒸发器
水流量
m3/h
86
163
232
292
水压降
kPa
60
72
78
82
接管尺寸
mm
DN125
DN200
DN200
DN200
冷凝器
水流量
m3/h
108
204
290
366
水压降
kPa
63
75
78
84
接管尺寸
mm
DN125
DN200
DN200
DN250
外型
尺寸
宽
mm
3160
3652
3900
4500
深
mm
1300
1370
1900
1900
高
mm
1732
1732
2030
2030
机组净重
kg
2500
4000
5000
6000

说明：
1、以上选型适用于冷冻水进出水温度12/7℃，冷却水进出水温度32/37℃。
2、标准机组水侧承压1.6MPa，如果有特殊要求请联系当地销售公司。
3、具体的机组参数以产品铭牌为准。
4、如有特殊要求，请另行联系。
5、本公司保留变更产品设计恕不预先通知的权利。

3、 产品能力修正
冷冻水出水温度（℃）
冷却水进水温度（℃）
15
20
25
30
35
制冷量
功率
制冷量
功率
制冷量
功率
制冷量
功率
制冷量
功率
5
0.774
0.434
0.860
0.624
0.898
0.811
0.894
0.977
0.810
1.012
7
0.762
0.375
0.870
0.567
0.932
0.767
0.950
0.959
0.826
1.012
9
0.738
0.314
0.870
0.508
0.958
0.716
0.996
0.925
0.936
1.011
11
\
\
0.858
0.441
0.970
0.654
1.042
0.876
1.051
1.013
14
\
\
0.851
0.325
0.978
0.581
1.098
0.802
1.180
1.014
16
\
\
\
\
0.982
0.490
1.136
0.731
1.312
1.014
18
\
\
\
\
0.979
0.398
1.170
0.669
1.391
1.016
三、 产品的安装
1、 安装基础与环境：
1） 安装基础
u 机组的安装基础必须是水泥或钢制结构，应能承受机器的运行重量，且上平面是水平的。机组的安装基础最好能预留排水槽。
u 参考机组的安装基础示意图，在基础上准确地安放。
u 钢板及防振胶垫，待机组与地脚螺栓一起安装就位后再二次灌浆。地脚螺栓的安装一般露出安装平面约100mm。

机组安装基础示意图

单位：mm
机组名称
A
B
D
M
K
LSBLX500C
3160
1720
1520
2630
1100
LSBLX950C
3400
1900
1700
2830
1210
LSBLX1350C
3900
2000
1900
3330
1420
LSBLX1700C
4500
2000
1900
3930
1420

2） 外形尺寸与连接尺寸：
机组外形及连接尺寸图——双压缩机 LSBLX950C

标记
名称
标记
名称
①
电控箱
⑤
冷却水进水
②
蒸发器
⑥
冷却水出水
③
磁悬浮离心压缩机
⑦
冷冻水进水
④
冷凝器
⑧
冷冻水出水

格力磁悬浮离心式水冷冷水机组尺寸： 单位：mm
机组名称
A
B
C
D
E
F
G
J
K
冷冻水接口
冷却水接口
LSBLX500C
3160
1520
1470
338
630
437
290
397
260
DN125
DN125
LSBLX950C
3652
1370
1732
603
685
482
240
432
320
DN200
DN200
LSBLX1350C
3900
1900
2030
338
790
429
350
419
405
DN200
DN200
LSBLX1700C
4500
1900
2030
338
790
429
350
419
405
DN200
DN250

3） 安装及维修空间
⑴．留出机组安装、操作、维修所需空间。
⑵．机组安装处应能确保机器免受曝晒和雨淋；应尽量免受火、易燃物、腐蚀性气体或废气的影响；应预留通风空间；应采取适当的措施，尽可能减小噪音和振动。

尺寸及运行空间示意图
单位：mm
机组名称
A
B
C
D
H
LSBLX500C
600
600
2600
1000
500
LSBLX950C
600
600
3000
1000
500
LSBLX1350C
600
600
3500
1000
500
LSBLX1700C
600
600
4000
1000
500

四、供货范围
S=标准配置件；O=用户自备件；P=用户选购件
供货内容
型号规格
类别
备注
主机
台
S

制冷剂
R134a
S
