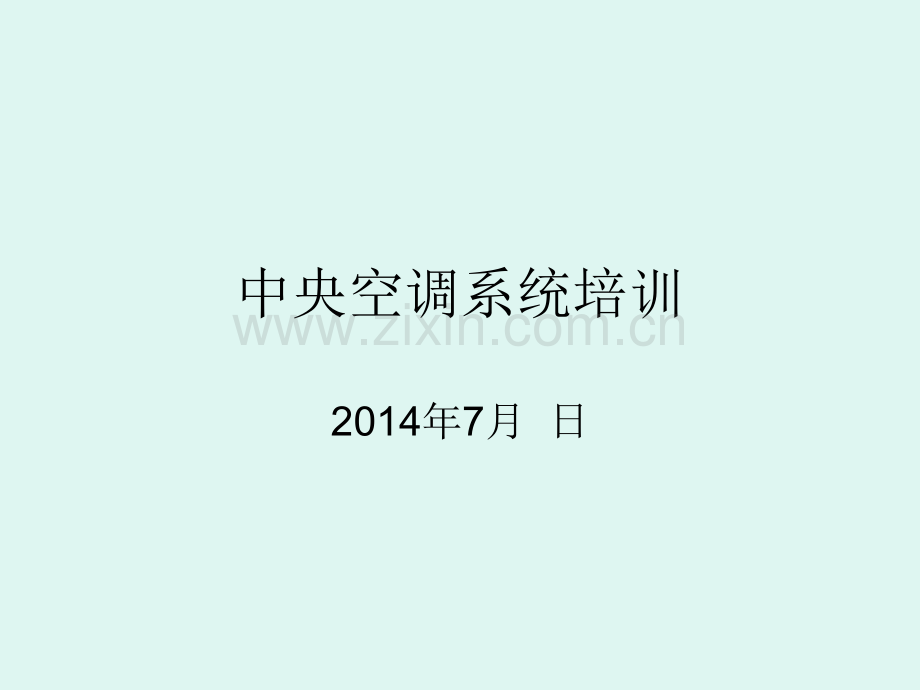

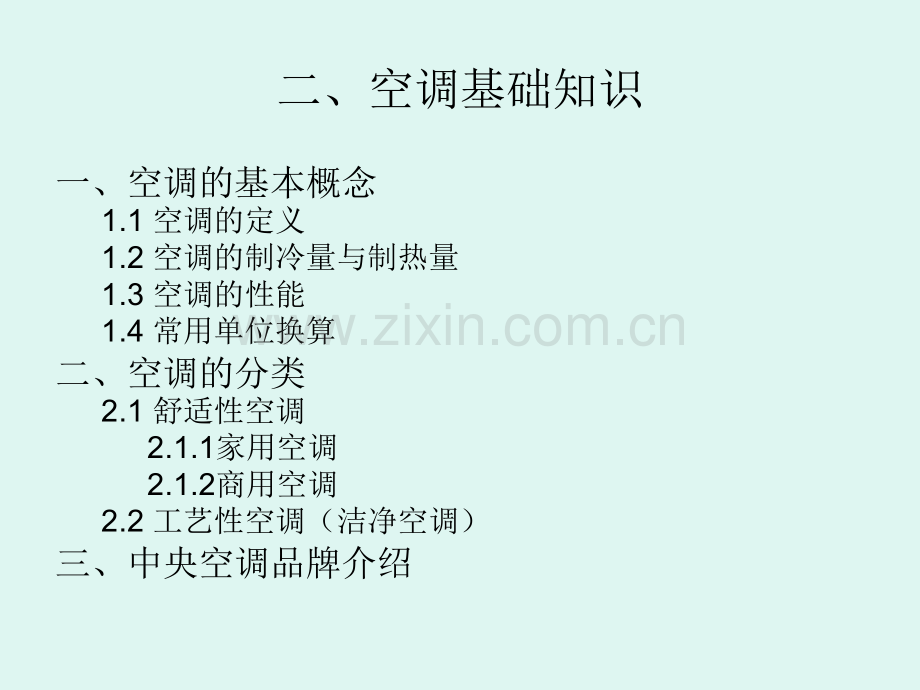

中央空调系统培训2014年7月日二、空调基础知识一、空调的基本概念1.1空调的定义1.2空调的制冷量与制热量1.3空调的性能1.4常用单位换算二、空调的分类2.1舒适性空调2.1.1家用空调2.1.2商用空调2.2工艺性空调（洁净空调）三、中央空调品牌介绍一、空调的基本概念一、空调的基本概念1.1 空调的定义：空调的定义：空调是空气调节的简称，它是利用设备和技术对室内空气（或人工混合气体）的温度温度、湿度湿度、清洁度清洁度及及气流速度气流速度进行调节，以满足人们对环境的舒适要求或生产对环境的工艺要求。满足人类或其它生物对舒适感的要求的空调，一般称之为舒适性空调；而主要用来满足工艺生产过程和设备的运行要求，及人体的舒适度要求的空调，一般称之为工艺性空调。2空调常用单位换算1、长度单位换算英制单位：英尺ft（feet)、英寸in（inch)1in=25.4mm1ft=12in1ft=0.3048m30.5cm1m=3.281ft2、体积流量单位CMH：cubicmeterperhourCFM：cubicfeetperminister1CFM=1.699CMH3、功与能量的关系、功与能量的关系能量=功时间1焦耳（j）=1瓦（w）1秒（s）（1）能量单位：国制：j、kj；英制：cal、kcal1j=0.2388cal(2)功率单位：国制：w、kw；英制：kcal/h(大卡）1kcal/h=1.163w1kw=860kcal/h习惯上的常用单位：马力（匹）HP、冷吨RT1HP=735w1RT=3.516kw=3024kcal/h说明：1、冷吨：是一个英制的制冷量单位。1冷吨就是在24小时内冻结1吨0的水变成0的冰，所需要的冷量。美国是采用2000磅（907.2kg)作为一吨。因此1美国冷吨=12659kj/h；即：1RT=3.516kw2、匹与制冷量的关系在小型空调工程中1HP指给压缩机输入735W的功率所能产生的制冷量。与一般的功率单位匹意义是不一样的。这里的1HP是根据能效比算出来的。日本一般认为空调压缩机的能效比平均为3.4，则输入735W的电能所产生的制冷量为2500W。因此可以说1HP空调的制冷量相当于2500W的制冷量。小1匹一般为2200W，大1匹一般为2800W。1.2 空调的制冷量与制热量空调的制冷量与制热量2.1制冷量：制冷量：单位时间内，空调器在名义制冷工况下从空间区域或房间内排除的热量。2.2 制热量：制热量：单位时间内，空调器在名义制热工况下向空间区域或房间内释放的热量。热量外界外界制冷量空空間間制熱量热量1.3 空调影响质量好坏的三项国家标准空调影响质量好坏的三项国家标准1.制冷（热）量制冷（热）量空调器在制冷（热）运转单位时间内从密闭空间除去的热量，法定计量单位W（瓦）。国家标准规定空调实际制冷量不应小于额定制冷量的95%。输入功率：空调器在额定工况下进行制冷（热）运转时，消耗的功率，单位W。2.能效比能效比又称性能系数，是反映空调器制冷运转时，的制冷量制冷量与制冷功率制冷功率之比单位W/W。国家标准规定，2500W空调的能效比标准值为2.65；2500W至多4500W空调的能效比标准值为2.70/3.噪声噪声空凋器运转时产生的杂音，主要由内部的蒸发机和外部的冷凝机产生。国家规定制冷量在2000W以下的空调室内机噪声不应大于45分贝，室外机不大于55分贝；2500W的分体空调室内机噪声不大于48分贝，室外机不大于58分贝。二、空调的分类二、空调的分类按照功能要求的不同：1、舒适性空调1.1家用空调1.2商用空调2、工艺性空调洁净空调1 家用空调家用空调根据使用场所和制冷量的不同，可分为：家用空调器和家用中央空调。2.1.1家用空调器家用空调器有窗式空调和分体空调，适合于建筑面积小，需要制冷量不是很大的房间。1）窗式：整个空调器作为一个整体，如窗机。制冷范围一般为1800W5000W。2）分体式：将空调器分为室内部分和室外部分。其制冷范围一般为1800W9000W。2分体空调：分体空调：是在整体式空调器的基础上发展起来的，由室内和室外机组组成，两者通过电缆和管道连接。两组之间的管道采用铜管接头连接，它的优点是：（1）压缩机和冷凝器装在室外，离房间较远，降低了噪音，改善了环境，其噪音比窗式空调器低20DB左右。（2）安装和检修方便，小修容易，大修可分别拆卸。（3）室内机组占地面积小，布置方便，造型美观，可与室内装饰配套。（4）增加了冷凝器的传热面积和风量，散热条件比窗式空调器好2.1.2 家庭中央空调 家庭中央空调不仅适合于50200的普通家庭住宅，更适合于建筑面积为200500 的休闲别墅类住宅，在现代高档别墅群中有广泛的使用。（一）家庭中央空调的特点：1）整个家庭都满足舒适性条件，避免了其它分体机造成 的直吹过冷和房内冷热不匀的人体不适现象；2）装饰性好，配合装修无任何外露管线，整个系统处于隐蔽状态；3）操作简单，自动运行，无需维护；4）可根据各个房间的朝向、功能等增加和减少送冷（热）量；5）可加新风、加湿，使室内空气保持新鲜和卫生。（二）家用中央空调的局限（二）家用中央空调的局限:1布置上：设计和安装要与装修结合才能达到良好的舒适性和装饰效果；2电源要求：电负荷较大，老式住房要考虑电路负荷是否足够。从审美观点和最佳空间利用上考虑，使用中央空调使室内装饰更灵活，更容易实现最佳装饰效果。即使您不再喜欢原来的装饰，重新装修，原来的中央空调系统稍微改变即可与新的装修和谐一致。因此称中央空调为一步到位、永不落后的选择。（三）家用中央空调的种类？（三）家用中央空调的种类？常用家用中央空调大体可分为三种类型：风冷管道系统、风冷管道系统、风冷冷风冷冷/热水系统、多联型系统。热水系统、多联型系统。1）风冷管道系统）风冷管道系统2）风冷冷）风冷冷/热水系统热水系统风冷冷/热水系统应用广泛，从几十平米到上千平米，平面或多层，房间结构简单或复杂均可。机组的输送介质通常为水。它通过室外主机产生出空调冷/热水，由管路系统输送至室内的各末端装置，在末端装置处冷/热水与室内空气进行热量交换，产生冷/热风，从而消除房间空调负荷。它是一种集中产生冷/热量，分散处理个房间空调系统形式。冷/热水机组的末端装置通常为风机盘管。3）多联型系统）多联型系统 多联型系统即：VRV系统（变制冷剂流量VariedRefrigerantVolume），它是一种冷剂式空调系统，尤其适合于办公场所。VRV系统的一台室外机通过管路能够向若干个室内机输送制冷剂液体。通过控制压缩机的制冷剂循环量和进入室内各换热器的制冷剂流量，可以适时地满足室内冷、热负荷要求VRV系统具有节能、舒适、运转平稳等诸多优点，而且各房间可独立调节，能满足不同房间不同空调负荷的需求。它是由室内机和室外机组成。室外主机由室外侧换热器、压缩机和其他制冷附件组成，室内机是由直接蒸发式换热器和风机组成。2.2商用中央空调（大型中央空调）1、商用中央空调原理图2、中央空调制冷机组和大型空调设备、中央空调制冷机组和大型空调设备序序号号形式形式动动力力性性质质主要生主要生产产厂家厂家备备注注1吸收式吸收式制冷机制冷机燃油燃油和燃和燃气气江江苏苏双良、双良、远远大、三洋、开大、三洋、开利、烟台荏原和利、烟台荏原和LG同和同和吸收式制冷机是唯一具有自主吸收式制冷机是唯一具有自主知知识产权识产权的集中空的集中空调产调产品。中品。中国已国已经经成成为为除日本外的第二大除日本外的第二大吸收式制冷机的生吸收式制冷机的生产产国。国。2离心机离心机电电力力约约克、开利、特灵和麦克克、开利、特灵和麦克维维尔尔特点是采用水冷和通常大于特点是采用水冷和通常大于800kw的大型机的大型机组组3螺杆机螺杆机电电力力日立、大金、日立、大金、约约克、特灵、克、特灵、开利、开利、顿汉顿汉布什、麦克布什、麦克维维尔尔和吉荣；大和吉荣；大连连冰山、浙江王冰山、浙江王牌、上海富田、重牌、上海富田、重庆庆嘉陵、嘉陵、武武汉汉冷冷机厂冷冷机厂具有高性能和低噪音具有高性能和低噪音多数是水冷型。但多数是水冷型。但风风冷型，特冷型，特别别是是风风冷冷热泵热泵机机组组逐步增逐步增长长4活塞机活塞机电电力力开利、开利、约约克、麦克克、麦克维维尔尔和其和其他国内品牌如大他国内品牌如大连连冰山、南冰山、南京五洲、吉荣和烟台冰京五洲、吉荣和烟台冰轮轮多数机多数机组组的制冷量低于的制冷量低于350kw5涡涡旋式旋式电电力力只有特灵能提供只有特灵能提供单单台大型的台大型的涡涡旋机旋机组组Copeland和和Danfoss是中国最大是中国最大的的涡涡旋旋压缩压缩机供机供应应商。大多数商。大多数涡涡旋旋压缩压缩机用于机用于单单元式空元式空调调机机3、中央空调末端设备1、空调末端的主要类别1）空调箱：一般有吊顶式、卧式、立式机组2）组合式空调箱，根据要求可以有不同的功能段。3）风机盘管：主要形式有卧式暗装（有普通型与高静压之分）、立式明装、卡式吸顶等。4、中央空调的分类按照冷却形式分类1、水冷机组2、风冷机组按照提供能量的形式分类1、单冷型2、冷暖型5、水冷机组空调系统的主要设备制冷主机冷却塔冷冻水泵冷却水泵补给水泵电子水处理仪或全自动软化水处理装置水过滤器膨胀水箱末端设备冷却塔空调末端冷却水冷冻水冷媒冷凝器蒸发器主机6、风冷冷水机组空调系统主要设备制冷主机冷冻水泵补给水泵电子水处理仪或全自动软化水处理装置水过滤器膨胀水箱末端设备空调末端冷冻水冷媒冷凝器蒸发器室外空气主机7、空调主机的选型1）负荷计算：（1）根据设计手册进行详细的计算。具体计算可参见设计手册（2）单位面积负荷概算法。在实际工程中，有时要求对建筑物空调负荷做一个预先估计，以便估算容量和投资费用，常采用单位面积负荷概算法。各种建筑物的冷热负荷概算指标可见下表。2）主机选择：根据计算所得的总冷负荷，参照产品型录选取设备。冷负荷概算指标建筑物冷负荷W/m2逗留者m2/人照明W/m2送风量l/sm2显冷负荷总冷负荷办公室中部区659510605周边11016010606个人办公室16024015608会议室1852703609学校教室1301902.5409图书馆1301906309自助餐厅1502601.53010公寓高层，南向110160102010高层，北向8013010209戏院、大会堂11026012012实验室150230105010图书馆、博物馆9515010408医院手术室1103806208公共场所5015010308建筑物冷负荷W/m2逗留者m2/人照明W/m2送风量l/sm2显冷负荷总冷负荷卫生所、诊所130200104010理发室、美容院11020045010百货商店地下1502501.54012中间层13022526010上层1102003408药店11021033010零售店1101602.54010精品店11016053010酒吧13026021510餐厅11032021712饭店房间8013010157公共场所11016010158工厂装配室1502603.5459轻工业160260153010中央空调末端简介1、风机盘管2、吊顶式空气处理机组3、风管机4、吸顶式天井机风机盘管风机盘管是中央空调理想的末端产品，由热交换器，水管，过滤器，风扇，接水盘，排气阀，支架等组成。风机盘管主要依靠风机的强制作用，使空气通过加热器表面时被加热，因而强化了散热器与空气间的对流换热作用，能够迅速加热房间的空气。风机盘管是空调系统的末端装置，其工作原理是机组内不断的再循环所在房间的空气，使空气通过冷水（热水）盘管后被冷却（加热），以保持房间温度的恒定。风机盘管优点风机盘管机体结构精致、紧凑、坚固耐用、外型美观且高贵幽雅。风机盘管采用优质镀锌板机壳，冷凝水盘采用模压工艺一体成型，无焊缝、焊点、符合防火规范的保温材料整体连接于水盘。风机盘管体积小，机体设计轻巧。排水管及线路安装简便，左右接管及回风方式可随时变换，以配合现场情况。风机盘管效率高，先进的胀管工艺，保证了换热器铜管和铝箔的紧密接触，传热性能好；风机盘管噪音低，合理的风机与气流结构设计，优质的吸音保温材料，使机组噪音低于国家标准1-3dB(A）；风机盘管能耗低，风机与换热器合理匹配，三档可调风量，使风机用电最省电空气处理机组空气处理机组(AHU)是一种集中式空气处理系统,它起源于设备集中设置,通过风管分配加热空气的强制式热风采暖和通风系统。基本的集中式系统是一种全空气单区域系统,一般包括风机、加热器、冷却器以及过滤器各组件。这里所说的AHU,指的是一次回风系统,其基本工作过程是:室外来的新风与室内的一部分回风混合后,经过滤器滤掉空气中的粉尘、烟尘、黑烟和有机粒子等有害物质。空气处理机组应用用于调节室内空气温湿度和洁净度的设备。有满足热湿处理要求用的空气加热器、空气冷却器、空气加湿器，净化空气用的空气过滤器，调节新风、回风用的混风箱以及降低通风机噪声用的消声器。空气处理机组均设有通风机。根据全年空气调节的要求，机组可配置与冷热源相连接的自动调节系统。可由工厂制成系列的定型产品，组成各种容量和功能的处理段，由设计人员选配，并在现场进行装配。一般容量较大（风量大于5000立方米/时），故不带独立的冷热源。新风机组主要针对室外新风的状态点进行处理，而空气处理机组主要针对室内循环风的状态进行处理。与风机盘管加新风系统及单元式空调器相比，它具有处理风量大、空气品质高、节能等优点，尤其适合商场、展览馆、机场等大空间、大人流量的系统。一个好的空气处理机组应该具有占用空间少、功能多、噪音低、能耗低、造型美观、安装维修方便等特点。但是由于其功能段多、结构复杂，要做到顾此而不失彼，全面兼顾，就要求设计人员和建设单位在材质、制造工艺、结构特性、选型计算时多方比较，方能取得较为满意的效果。风管式内机风管式内机就是VRV多联机内机,空调联接风管向室内送风，所谓高静压风管机就是风管式空调机采用的送风机是高静压风机，空调静压相当于机外余压，这是空调送风能力的一个参数，静压越大，送风扬程越长因为风管式空调送风需通过风管，所以送风过程中会增加风压的损失，如果不采用高静压风机的话，送到室内的风就很小了风管式内机特点其特点与风机盘管相同，只是一个是水系统末端的叫法一个是氟系统叫法。风管机风管机是近几年新兴的一种类型，由于从美观和经济等因素的考虑，风管机在家用中央空调系统中使用也不少，目前普遍采用的是1拖1的风管机，这种机器解决了挂机、柜机裸露在外面影响美观的问题，同时走管长度比普通家用空调要长，安装比较灵活，客户可根据实际需求选择安装一台或多台风管机与中央空调区别风管机是隐藏式空调的简称，也可以称为空调风管机或者风管机空调，也有人称为风管机中央空调，空调风管机的室内机和中央空调的一种末端（风机盘管）基本是一样的，而且都是采用吊顶的形式，从外表上看它们没有区别，风管机也有一拖多的形式，比如作为多联机的末端，这种形式的多联机和中央空调是极为相似的，风管机与中央空调的区别主要在以下三点：1、使用范畴：风管机使用在面积比较小的单位工程；中央空调是使用在面积比较大的单位工程。2、运行模式：风管机是一台室内机对应一台室外机；中央空调不管是水系统还是氟系统，都是一台室外机带好几台室内机。3、控制模式：风管机是整体控制室内机及室外机的，与家用空调一样；中央空调均能单独控制室内机与室外机。风管机优点：和中央空调相比，风管机空调造价便宜，室内装修出来的效果和中央空调一模一样，而且维护方便、比较适合国人的空调使用习惯。风管机缺点是：定频技术、室外机多，要求外机位置多。吸顶式天井机天井机，又称天花机或吸顶式、嵌入式空调，天井机就是吸顶机，不是中央空调，效果还是可以，和柜式的挂机差不多，但天井机空调可以节省空间也比较美观。主机部分简介VRV多联外机风冷/水冷模块式机组螺杆式水冷/风冷机组离心式水冷机组VRV多联外机1、空调的室外机又被称为主机，空调制冷（热）的四大部件：压缩机、冷凝器、毛细管、蒸发器中前三件都在室外机。2、室外机中的压缩机是空调的心脏，空调主要是通过压缩机将冷媒压缩成高温高压的气体来实现换热的。外机图片VRV系统特点VRV空调系统是在电力空调系统中，通过控制压缩机的制冷剂循环和进入室内换热器的制冷剂流量，适时地满足室内冷热负荷要求的高效率冷剂空调系统。其工作原理是：由控制系统采集室内舒适性参数、室外环境参数和表征制冷系统运行状况的状态参数，根据系统运行优化准则和人体舒适性准则，通过变频等手段调节压缩机输气量，并控制空调系统的风扇、电子膨胀阀等一切可控部件，保证室内环境的舒适性，并使空调系统稳定工作在最佳工作状态。VRV空调系统具有明显的的节能、舒适效果，该系统依据室内负荷，在不同转速下连续运行，减少了因压缩机频繁启停造成的能量损失；采用压缩机低频启动，降低了启动电流，电气设备将大大节能，同时避免了对其它用电设备和电网的冲击；具有能调节容量的特性，改善了室内的舒适性。VRV空调系统具有设计安装方便、布置灵活多变、建筑空间小、使用方便、可靠性高、运行费用低、不需机房、无水系统等优点。风冷模块机组风冷模块机组分为单冷型和热泵型，其中热泵型风冷模块机组集制冷、制热功能于一体、即可供冷，又可供热，能实现夏季降温，冬季采暖，一机多用。因此，风冷热泵机组通常是既无供热锅炉、又无供热热网或其它稳定可靠热源，却又要求全年空调的暖通工程设计中优先选用的方案，该机组可与风机盘管或柜式、吊顶式空气处理机以及新风机组一起组成半集中式空气调节系统，具有风机盘管系统的诸多优点，布置灵活，外形美观、节省建筑空间、调节方便，可以单独停、开而不影响其它房间，运行噪声低等特点。风冷模块机组特点节省能量风冷模块机组比水冷式机组一次性投入要稍高,但是全年运转费用要低于水冷式冷水机组，机房建筑费用在各种空调冷热源系统中最少,维护保养费用约为水冷式或者锅炉的一半费用。是目前冷（热）水空调设备产品中保养、维修最经济、简单的机种。该机组可以直接放置在屋顶、裙楼平台或水平地面上，无需建造机房、锅炉房、安全而清洁，制热时的热量直接取之于室外空气，可节省能量。适用性强风冷模块机组产品充分吸收国际、国内冷冻、空调领域最新发展技术的基础上研制开发设计的成熟定型产品。该机组严格按照国家行业标准设计制造，精选世界著名制造商生产的高品质、名品牌的压缩机、风机、冷媒系统控制元件以及电脑控制器件，通过合理的系统匹配及结构设计，使机组在-10以上气温条件下能有效制热，产品广泛适用于要求全年性空调而冬季负荷不大的华北，华南、西南地区以及一些水资源缺乏区域。同时对一些冬季气温相对较低且无锅炉或者其他供热条件的地区尤为适用。水冷/风冷螺杆式冷水机组螺杆式冷水机因其关键部件-压缩机采用螺杆式故名螺杆式冷水机，机组由蒸发器出来的状态为气体的冷媒；经压缩机绝热压缩以后，变成高温高压状态。被压缩后的气体冷媒，在冷凝器中，等压冷却冷凝，经冷凝后变化成液态冷媒，再经节流阀膨胀到低压，变成气液混合物。其中低温低压下的液态冷媒，在蒸发器中吸收被冷物质的热量，重新变成气态冷媒。气态冷媒经管道重新进入压缩机，开始新的循环。这就是冷冻循环的四个过程。也是螺杆式冷水机的主要工作原理。水冷离心式冷水机组离心式冷水机组是利用电作为动力源，氟利昂制冷剂在蒸发器内蒸发吸收载冷剂水的热量进行制冷，蒸发吸热后的氟利昂湿蒸汽被压缩机压缩成高温高压气体，经水冷冷凝器冷凝后变成液体，经膨胀阀节流进入蒸发器再循环。从而制取7-12冷冻水供空调末端空气调节。离心式冷水机组特点采用两组后倾式全封闭铝合金叶轮的制冷压缩机。半封闭电机：以液态冷媒冷却，恒温高效。工作原理：叶片高速旋转，速度变化产生压力。为速度式压缩机。运动部件少，故障率低，可靠性高。性能系数值高，一般在6.1以上。15%-100%负荷运行可实现无极调节，节能效果更加明显。离心式冷水机组冷量衰减主要由水质引起：机组的冷凝器和蒸发器皆为换热器，如传热管壁结垢，则机组制冷量下降，但是冷凝器和蒸发器在厂家设计过程中，已考虑方便清洗，其冷量随着使用时间的长久，冷量衰减很少，几乎没有。谢谢让我们共勉！
