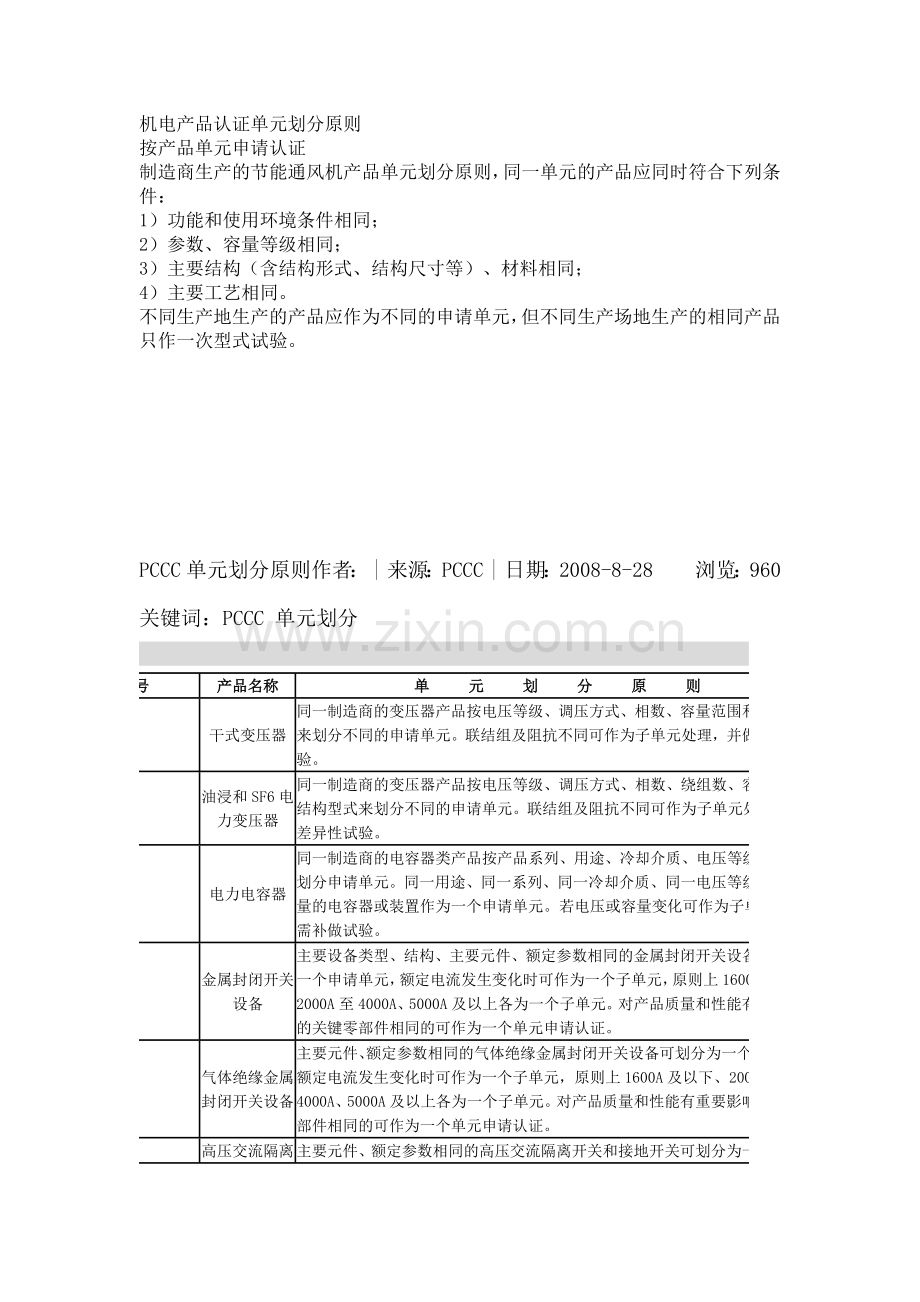

机电产品认证单元划分原则
按产品单元申请认证
制造商生产的节能通风机产品单元划分原则，同一单元的产品应同时符合下列条件：
1）功能和使用环境条件相同；
2）参数、容量等级相同；
3）主要结构（含结构形式、结构尺寸等）、材料相同；
4）主要工艺相同。
不同生产地生产的产品应作为不同的申请单元，但不同生产场地生产的相同产品只作一次型式试验。

PCCC单元划分原则作者： | 来源：PCCC | 日期：2008-8-28  浏览：960
关键词：PCCC 单元划分

序号
产品名称
单   元   划   分   原   则
1
干式变压器
同一制造商的变压器产品按电压等级、调压方式、相数、容量范围和结构型式来划分不同的申请单元。联结组及阻抗不同可作为子单元处理，并做差异性试验。
2
油浸和SF6电力变压器
同一制造商的变压器产品按电压等级、调压方式、相数、绕组数、容量范围和结构型式来划分不同的申请单元。联结组及阻抗不同可作为子单元处理，并做差异性试验。
3
电力电容器
同一制造商的电容器类产品按产品系列、用途、冷却介质、电压等级、容量等划分申请单元。同一用途、同一系列、同一冷却介质、同一电压等级、同一容量的电容器或装置作为一个申请单元。若电压或容量变化可作为子单元申请，需补做试验。
4
金属封闭开关设备
主要设备类型、结构、主要元件、额定参数相同的金属封闭开关设备可划分为一个申请单元，额定电流发生变化时可作为一个子单元，原则上1600A及以下、2000A至4000A、5000A及以上各为一个子单元。对产品质量和性能有重要影响的关键零部件相同的可作为一个单元申请认证。
5
气体绝缘金属封闭开关设备
主要元件、额定参数相同的气体绝缘金属封闭开关设备可划分为一个申请单元，额定电流发生变化时可作为一个子单元，原则上1600A及以下、2000A至4000A、5000A及以上各为一个子单元。对产品质量和性能有重要影响的关键零部件相同的可作为一个单元申请认证。
6
高压交流隔离开关和接地开关设备
主要元件、额定参数相同的高压交流隔离开关和接地开关可划分为一个申请单元，额定电流发生变化时可作为一个子单元，原则上1600A及以下、2000A至4000A、5000A及以上各为一个子单元。对产品质量和性能有重要影响的关键零部件相同的可作为一个单元申请认证。
7
高压交流真空断路器设备
主要元件、额定参数相同的高压交流真空断路器可划分为一个申请单元，额定电流发生变化时可作为一个子单元，原则上1600A及以下、2000A至3150A、4000A及以上各为一个子单元。对产品质量和性能有重要影响的关键零部件相同的可作为一个单元申请认证。
8
高压交流断路器设备
主要元件、额定参数相同的高压交流断路器可划分为一个申请单元，额定电流发生变化时可作为一个子单元，原则上1600A及以下、2000A至4000A、5000A及以上各为一个子单元。对产品质量和性能有重要影响的关键零部件相同的可作为一个单元申请认证。
9
互感器
按其类型、结构、介质、主要元件及参数等划分申请单元。对同一用途、同一结构、同一类型、同一介质、同一电压等级、同一参数的互感器作为一个申请单元。若参数变化可作为子单元申请，需做差异性试验。
10
绝缘子
包含下列A～J，并待补充。
A
复合绝缘子
同一机械强度、同一爬电距离和同一结构（指对产品质量和性能有重要影响的关键材料和零部件相同）的复合绝缘子作为一个申请单元。若爬电距离改变，另作为子单元申请，并需做差异性试验。
B
盘形悬式绝缘子
同一机械强度的绝缘子作为一个申请单元。若爬电距离改变，另作为子单元申请，并需做差异性试验。不同生产地生产的产品应作为不同的申请单元，但不同生产场地生产的相同产品，只做一次型式试验。
C
户外棒形支柱绝缘子
同一电压等级、同一机械强度的绝缘子作为一个申请单元。若爬电距离改变，另作为子单元申请，并需做差异性试验。不同生产地生产的产品应作为不同的申请单元，但不同生产场地生产的相同产品，只做一次型式试验。
D
户内支柱绝缘子
同一电压等级、同一机械强度的绝缘子作为一个申请单元。不同生产地生产的产品应作为不同的申请单元，但不同生产场地生产的相同产品，只做一次型式试验。
E
电容式套管
同一类型（指油纸或干式）、同一电压等级、同一电流等级的套管作为一个申请单元。若爬电距离改变，另作为子单元申请，并需做差异性试验。不同生产地生产的产品应作为不同的申请单元，但不同生产场地生产的相同产品，只做一次型式试验。
F
高压针式绝缘子
同一雷电冲击电压、同一机械强度的绝缘子作为一个申请单元。不同生产地生产的产品应作为不同的申请单元，但不同生产场地生产的相同产品，只做一次型式试验。
G
高压柱式绝缘子
同一雷电冲击电压、同一机械强度的绝缘子作为一个申请单元。不同生产地生产的产品应作为不同的申请单元，但不同生产场地生产的相同产品，只做一次型式试验。
H
40.5kV及以下高压穿墙套管
同一电压等级、同一电流等级的套管作为一个申请单元。若爬电距离改变，另作为子单元申请，并需做差异性试验。不同生产地生产的产品应作为不同的申请单元，但不同生产场地生产的相同产品，只做一次型式试验。
I
电器瓷套
同一电压等级、同一机械强度的瓷套作为一个申请单元。若爬电距离改变，另作为子单元申请，并需做差异性试验。不同生产地生产的产品应作为不同的申请单元，但不同生产场地生产的相同产品，只做一次型式试验。
J
长棒形悬式绝缘子
同一机械强度的绝缘子作为一个申请单元。若爬电距离改变，另作为子单元申请，并需做差异性试验。不同生产地生产的产品应作为不同的申请单元，但不同生产场地生产的相同产品，只做一次型式试验。
11
电线电缆
按不同电压等级，不同结构，不同工艺流程，不同材质，不同用途划分单元。
应能够客观的反映申报产品认证企业的生产技术，工艺装备水平，及企业规模大小等情况。
12
交流箱式变电站
设备类型、主要元件、额定参数相同的3～35kV交流箱式变电站可划分为一个申请单元，额定电流发生变化时可作为一个子单元。
13
高压交流六氟化硫落地罐式断路器
主要元件、额定参数相同的高压交流六氟化硫落地罐式断路器可划分为一个申请单元，额定电流发生变化时可作为一个子单元，原则上1600A及以下、2000A至4000A、5000A及以上各为一个子单元。对产品质量和性能有重要影响的关键零部件相同的可作为一个单元申请认证。
14
交流高压接触器
设备类型、主要元件、额定参数相同的3.6～12kV交流高压接触器可划分为一个申请单元，额定电流发生变化时可作为一个子单元。
15
电抗器设备
包含A、B两大类。
A
并联电抗器
同一介质、同一容量、同一电压、同一电抗的电抗器作为一个申请单元。不同生产地生产的产品应作为不同的申请单元，但不同生产场地生产的相同产品，只做一次型式试验。
B
其他电抗器
同一类别、同一介质、同一电压的电抗器作为一个申请单元。若容量改变，另作为子单元申请，并需做差异性试验。不同生产地生产的产品应作为不同的申请单元，但不同生产场地生产的相同产品，只做一次型式试验。
16
泵
同一制造商、同一型号的泵类产品按用途、结构形式、泵体入口直径和排出压力等划分原则来划分不同的申请单元。关键零部件(对产品质量和性能有重要影响的零部件)相同的泵类产品可作为一个单元申请认证。
17
风机
同一制造商、同一型号的风机类产品按型式、用途、叶轮外径等划分原则来划分不同的申请单元。关键零部件(对产品质量和性能有重要影响的零部件)相同的风机类产品可作为一个单元申请认证。
18
配电和控制设备；继电器（电力自动化、保护）装置类
1、  同一生产厂生产的同一种壳体、结构相同（含电路板组件）的产品划分为同一个认证单元；
2、  对同一个认证单元产品，选取代表性的产品作为典型样品进行实施规则要求的全项目试验，其他规格为覆盖样品，做差异性试验；
3、不同生产场地的产品为不同的认证单元。
19
配电和控制设备；继电器（电力自动化、保护）系统类
1、  同一生产厂生产的同一产品类型、产品主要配置（含软硬件配置）及主要结构相同，划为同一个认证单元；否则应划分不同的认证单元；
2、  对同一个认证单元产品，选取代表性的产品作为典型样品进行实施规则要求的全项目试验，其他规格为覆盖样品，做差异性试验；
3、  不同生产场地的产品为不同的认证单元；
4、  系统类产品配置的关键元器件应有认证中心认可的型式检验报告或认证证书。
20
蓄电池、原电池、原电池组、UPS电源其他及其零件
1、按系统类单元划分原则；
2、按装置类单元划分原则；
3、相同输出标称电压可划为同一单元，输出额定电流大的产品可覆盖电流小的产品；
4、不同输出标称电压的划分为不同的单元。
21
电线电缆
1、根据产品的不同电压等级、不同产品类别、不同产品用途、不同产品结构、不同生产工艺过程划分单元；
2、单元划分应能客观反映企业的工艺装备水平、制造水平、产品技术水平；并在一定程度上反映企业的规模大小。
