电路故障分析
1．如下左图所示电路中，电源电压保持不变，闭合电键后S后，电路正常工作，过了一会儿，电流表的示数变大，且电压表与电流表的比值不变，则下列判断中正确的是（ ）
A．电阻R断路，灯L变暗 B、电阻R短路，灯L变亮
C．灯L断路，电压表的示数变小 D、灯L短路，电压表的示数变大
2．如下中图所示的电路中，电流电压保持不变，闭合电键S，电路正常工作，过了一会儿，一个电表的示数变大，另一个电表的示数变小，则下列判断中正确的是（ ）
A．电阻R一定断路 B、电阻R一定短路
C．灯L的亮度可能不变 D、灯L可能变亮
3．如上右图所示电路中，电源电压不变，闭合电键S，电路正常工作一段时间后，发现两个电压表的示数相等，则（ ）
A．灯L一定熄灭 B、灯L可能变亮 C、电阻R一定断路 D、电阻R可能短路
4．如下左图所示的电路中，当电键S闭合时，发现电压表的示数为0，则下列故障中不可能是（ ）
A．L1灯丝断了 B、L2灯丝断了 C、灯L1短路 D、电压表接线断开
5．如下中图所示电路中，电源电压为6伏。当电键S闭合时，只有一只灯泡发光，且电压表V的示数为6伏，产生这一现象的原因可能是（ ）
A．灯L1短路 B、灯L2短路 C、灯L1断路 D、灯L2断路
6．如下右图所示电路中，电源电压不变，闭合电键S后，灯L1、L2都发光。一段时间后，其中一灯突然熄灭，而电流表、电压表的示数都不变，则产生这一现象的原因可能是（ ）
A．灯L1短路 B、灯L2短路 C、灯L1断路 D、灯L2断路

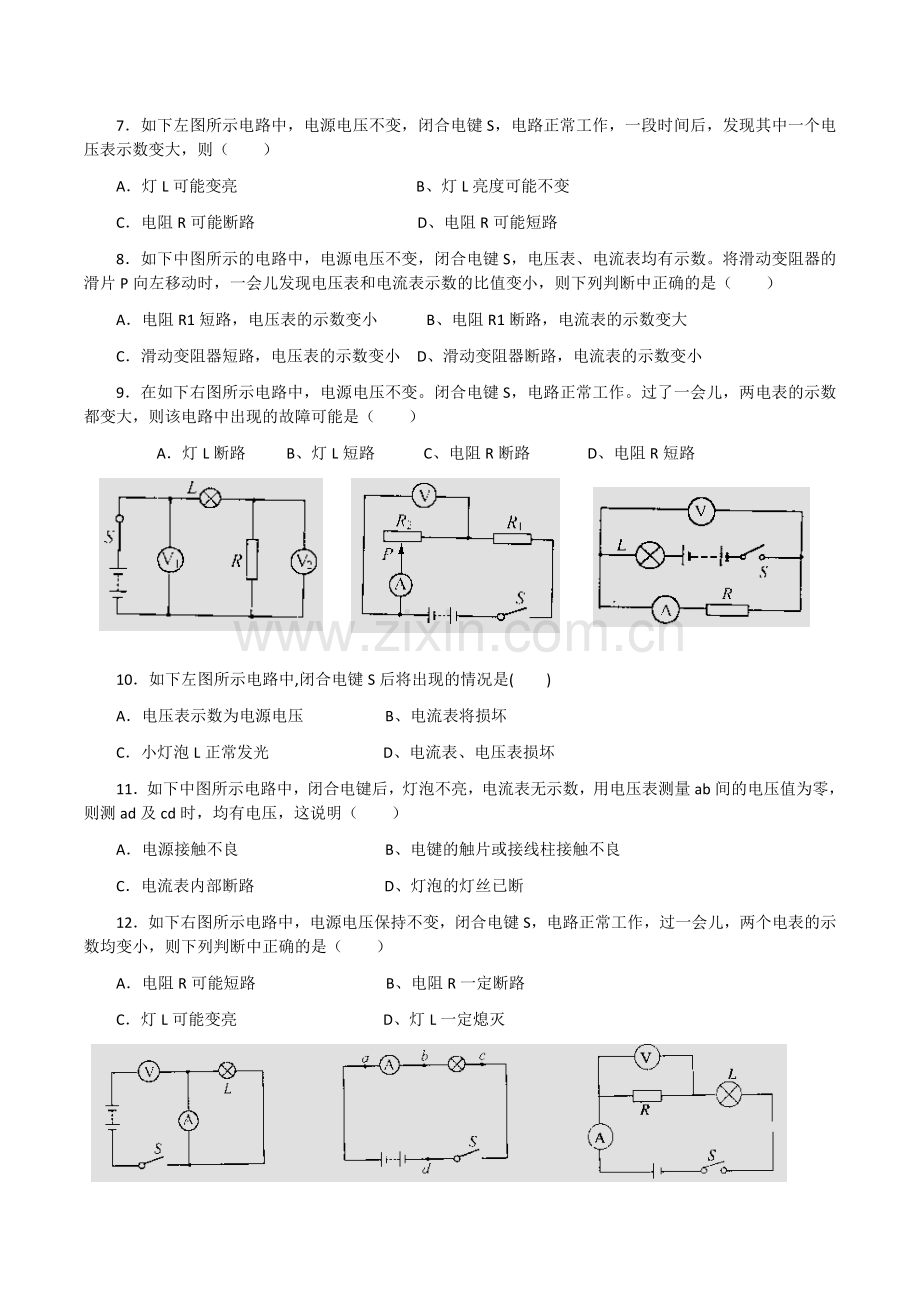

7．如下左图所示电路中，电源电压不变，闭合电键S，电路正常工作，一段时间后，发现其中一个电压表示数变大，则（ ）
A．灯L可能变亮 B、灯L亮度可能不变
C．电阻R可能断路 D、电阻R可能短路
8．如下中图所示的电路中，电源电压不变，闭合电键S，电压表、电流表均有示数。将滑动变阻器的滑片P向左移动时，一会儿发现电压表和电流表示数的比值变小，则下列判断中正确的是（ ）
A．电阻R1短路，电压表的示数变小 B、电阻R1断路，电流表的示数变大
C．滑动变阻器短路，电压表的示数变小 D、滑动变阻器断路，电流表的示数变小
9．在如下右图所示电路中，电源电压不变。闭合电键S，电路正常工作。过了一会儿，两电表的示数都变大，则该电路中出现的故障可能是（ ）
A．灯L断路 B、灯L短路　　　C、电阻R断路 D、电阻R短路

10．如下左图所示电路中,闭合电键S后将出现的情况是( )
A．电压表示数为电源电压 B、电流表将损坏
C．小灯泡L正常发光 D、电流表、电压表损坏
11．如下中图所示电路中，闭合电键后，灯泡不亮，电流表无示数，用电压表测量ab间的电压值为零，则测ad及cd时，均有电压，这说明（ ）
A．电源接触不良 B、电键的触片或接线柱接触不良
C．电流表内部断路 D、灯泡的灯丝已断
12．如下右图所示电路中，电源电压保持不变，闭合电键S，电路正常工作，过一会儿，两个电表的示数均变小，则下列判断中正确的是（ ）
A．电阻R可能短路 B、电阻R一定断路
C．灯L可能变亮 D、灯L一定熄灭

13．如下左图所示的电路中，闭合电键后，将滑动变阻器的滑片从中点C移动到b端的过程中，几乎看不到电压表示数的变化，指针始终指在一个较大的数值上，这可能是因为（ ）
A．电阻R太小 B、R与滑动变阻器的阻值相当
C．电阻R太大 D、滑动变阻器被短路了
14．如下中图所示的电路中，电源电压不变。闭合电键S后，电路正常工作。一段时间后，发现其中一个电压表示数变小，则（ ）
A．灯L可能短路 B、灯L一定断路 C、电阻R可能短路 D、电阻R一定断路

15．如上右图所示电路中，闭合电键后，灯L1、L2正常发光，电表完好。如果将电流表和电压表互换，那么将出现的情况是（ ）
A．电压表示数变小，灯L2变亮 B、电流表示数变大，灯L2不亮
C．电压表示数不变，灯L2不亮 D、电流表示数变小，灯L1变亮
16．如下左图所示电路中，电源电压不变，闭合电键后，两灯正常发光，过一会儿，发现其中一灯熄灭，则下列判断中，正确的是（ ）
A．电流表示数变大，另一灯变亮 B、电流表的示数变小，另一灯亮度不变
C．电流表示数变小，电压表的示数变小 D、电流表示数不变，电压表的示数不变
17．如下中图所示电路中，电源电压不变。闭合电键后，发现电压表示数为零，则下列情况中不可能的是（ ）
A．电阻R断路 B、电流表A断路 C、灯L断路 D、灯L短路
18．如下右图所示电路中，电源电压不变，闭合电键S，电压表、电流表均有示数。将滑动变阻器的滑片P向右移动，一会儿发现电压表和电流表示数的比值变大，则下列判断中正确的是（ ）
A．电阻R1短路，电压表的示数变大 B、电阻R1断路，电流表的示数变小
C．滑动变阻器短路，电压表的示数变小 D、滑动变阻器断路，电流表的示数变小

19.小明在做实验时把甲、乙两灯泡串联后通过开关接在电源上，闭合开关后，甲灯发光，乙灯不发光。乙灯不发光的原因是（ ）
A. 它的电阻太小 B. 它的电阻太大 C. 流过乙灯的电流比甲灯小 D. 乙灯灯丝断了
20.如下左图所示的电路中，电源电压为4伏，当开关S闭合时，下列说法中不正确的是（ ）
A．灯L1短路，电压表示数为0 B．灯L1断路，电压表示数为0
C．灯L2短路，电压表示数为4伏　 D．灯L2断路，电压表示数为0
21.两个灯泡串联的电路图如下中图1所示，开关S闭合后，两个灯泡都不发光，用电压表测灯泡L1两端的电压时，其示数为4.5V，再用电压表测L2两端的电压时，其示数为零，则灯泡L1、L2的故障是（ ）
A．L1短路，L2开路 B．L1开路
C．L1、L2都短路 D．L1、L2都开路

22.某同学连接电路如右上图2所示，闭合开关S后，发现灯不亮．为检查电路故障，他用电压表进行测量，结果是UAF=3V，UAB=0，UBD=0，UDF=3V，则此电路的故障可能是（ ）
A．开关S接触不良 B．电灯L灯丝断了 C．电灯L短路 D．电阻R短路

欧姆定律在串、并联电路中的应用
一、 选择题
1．（13襄阳）如图所示电路，电源两端的电压一定，当开关S1闭合、S2断开时，电流表和电压表示数分别为I1、U1；当再闭合S2，且将滑片P适当右移后，电流表和电压表示数分别为I2、U2，则下列叙述一定正确的是
A．I1﹥I2 U1﹥U2
B．U1﹤U2 I1大于、小于或等于I2都有可能
C．U1﹤U2 I1=I2
D．I1﹥I2 U1大于、小于或等于U2都有可能

2．（13上海）在图所示的电路中，电源电压保持不变。闭合电键S，当滑动变阻器的滑片P向右移动时，变小的是
A． 电压表V示数　　 　
B．电压表V示数与电流表A1示数的乘积
C．电流表A1示数　　　
D．电压表V示数与电流表A示数的乘积

3．（13衡阳）如图所示，小宇运用电学知识设计了一个电子身高测量仪，其接入电路的电阻与接入电路的棒长成正比，金属杆cd和MP（右端P是滑片）与电路接触良好，杆cd和MP的电阻不计．当被测身高增加时，电压表的示数
A． 变大
B． 变小
C． 不变
D． 无法确定
4．（13岳阳）如图所示，电源电压保持不变，闭合开关，滑动变阻器的滑片向左移动过程中　
　 A． 滑动电阻器阻值变大
B． 灯泡亮度变大
　 C． 电流表示数变小
D． 电压表示数变小
5．（13达州）下图所示，当开关S闭合，甲、乙两表为电压表时，两表读数之比U甲：U乙为4∶1；当开关S断开，甲、乙两表为电流表时，两表的读数之比I甲∶I乙为
A．4∶3 B．3∶2 C．3∶4 D．3∶1
6．（13内江）如四所示，电源电压为4．5V且恒定不变，当开关S闭合后，滑动变阻器的滑片P从a端滑向b端的过程中，三只理想电压表的示数变化的绝对值分别为ΔU1、ΔU2、ΔU3，下列可能出现的情况是
A．ΔU1=0V ΔU2=2V ΔU3=1V
B．ΔU1=0V ΔU2=2V ΔU3=2V
C．ΔU1=0.5V ΔU2=1V ΔU3=1.5V

7．（13泉州） 如图所示的电路中，电源电压不变，闭合开关S1、S2，电压表示数为U1；接着只断开开关S2，此时电压表示数为U2，若已知U1∶ U2 = 5∶3，则电阻R1 和R2的阻值之比是
A．1∶2 B．2∶3
C．3∶2 D．5∶3
8. （12丹东）如图所示电路，电源电压为3V且保持不变，R1的阻值V
A
R1
R2
S1
S2
为10Ω，R2的阻值为20Ω，下列选项正确的是
A．S1、S2都断开，电流表无示数，电压表示数为3V
B．只闭合S1，电流表示数为0.15A，电压表无示数
C．只闭合S2，电流表示数为0.3A，电压表示数为3V
D．S1、S2都闭合，电流表示数为0.1A，电压表示数为2V
9.（11西宁）如图所示，当开关S断开和闭合时，电流表示数之比是1:4，则电阻R1和R2之比是
A．1:4 B．4:1 C．1:3 D．2:3

10.(11衡阳)如图所示，电源电压保持不变，闭合开关S1、S2，电压表示数为6V，电流表示数为0.6A，断开S2后，电压表示数变为2V，则R2的电阻和电源电压分别是
A．10Ω、9V
B．20Ω、6V
C．20Ω、9V
D．10Ω、6V
11.（11六盘水）如图所示的电路，电源电压6V保持不变，定值电阻阻值为10Ω，滑动变阻器的最大电阻为10Ω。当开关闭合，滑片由b端向a端滑动的过程中，以下说法正确的是
A．当滑片移到a端时，电流表示数为0.2A
B．电流表示数变小
C．当滑片移到中点时，电压表的示数为4V
D．电压表示数变小
12.（11襄阳）如图所示，电源电压U保持不变，滑动变阻器的最大阻值为R2，当滑动变阻器的滑片在a端时，电压表读数为2V，滑片滑到b端时，电压表的读数为1V，则R1与R2的阻值之比为
A．2:1
B．1:2
C．1:1
D．无法确定
13.（11武汉）在如图所示的电器中，电源电压保持不变，R1、R2均为定值电阻。当①、②都是电流表时，闭合开关S1，断开开关S2，①表的示数与②表的示数之比为m；当①、②都是电压表时，闭合开关S1和S2，①表的示数与②表的示数之比为n。下列关于m、n的关系正确的是
A． mn=n-2m
B．mn=n-1
C．mn=n+1
D．因R1、R2未知，故m、n的关系无法确定
14.（11遵义）如图所示，电源电压恒定不变，当开关S接a时，电流表A1与A2的示数之比为3:5；当开关S接b时，电流表A1与A2的示数之比为2:3，则R2与R3的电阻之比为
A．9:10 B．4:3 C．5:2 D．3:4

15.（11江西）如图所示，滑动变阻器的滑片P在中点时，连入电路中的阻值为R，只闭合S1时，R两端电压与R1两端电压之比为1:2，只闭合S2时，R两端电压与R2两端电压之比为1:4，当滑片P移动到b端，则
A．只闭合S1时，滑动变阻器两端电压与R1两端电压之1:1
B．只闭合S2时，滑动变阻器两端电压与R2两端电压之1:1
C．当S1、S2闭合时，通过R1与R2的电流之比是1:2
D．当S1、S2闭合时，通过R1与R2的电流之比是1:1
16.（11牡丹江）（多选）如图所示，电阻R的阻值为10，闭合开关S，当滑动变阻器的滑片P移到a端时，电流表的示数为0.6A。当滑动变阻器的滑片P移到b端时，电流表的示数为0.2A。下列说法不正确的是
A．电源电压为6V
B．滑动变阻器的最大阻值为20
C．当滑片P移到中点时，电流表的示数为0.3A
D．当滑片P移到b端时，电压表的示数为4V
17.（10恩施州）某电器的内部电路如右图所示，其中R1=12Ω。当在A、B两个接线端口接入电压为10V的电源时，电流表的示数为0.5A；而把此电源（电压恒定）接在C、D两个接线端口时，电流表的示数为1A，则下列判断中正确的一项是：
A．可求出R2和R3的阻值，分别为R2= 8Ω，R3=2Ω
B．可求出R2和R3的阻值，分别为R2= 8Ω，R3=12Ω
C．只能求出R2和R3阻值的比值，R2 ：R3=1 ：2
D．电路发生了变化，不符合控制变量法，无法计算

V1
V2
A
R1
R2
P
18.（10株洲）在图所示的电路中，电源电压保持不变，R1为定值电阻，在滑动变阻器的滑片P从最右端移到中间某个位置时，电压表V1、V2的示数分别为U1、U2，电流表A的示数为I，滑动变阻器连入电路中的电阻为R2，三个电表的示数分别变化了ΔU1、ΔU2、ΔI。在以下四个表达式中，不正确的是
A. B.
C. D.
19.(10昆明)如图所示，电源电压保持不变，R2＝2R1，当开关接a点时，电压表的示数为U0，当开关接b点时，电压表的示数
A．小于0.5U0
B．等于0.5U0　　　
　C．大于0.5U0而小于U0
D．等于U0
20.（10包头）如图，电阻R1与 R3相等，电阻R2与 R4相等，现有一两端电压为10 V的电源，当把该电源接在A、B两个接线端时，电压表的示数为7.5 V，电阻R1两端的电压为 U1；当把该电源接在C、D两个接线端时，电压表的示数为5V，电阻R2两端的电压为U2. 则下列选项不正确的是
A.U1: U2 =1:2
B．R1: R5 =1:3
C．R2: R5 =1:2
D．R1: R2 -1:3
21.（09贵州安顺）．如图所示，设电源电压保持不变，R0=10W。当闭合开关S，滑动变阻器的滑片P在中点c 时，电流表的示数为0.3A ，移动滑片P至b 端时，电流表的示数为0.2A ．则电源电压U 与滑动变阻器的最大阻值R分别为：
A．U = 3V，R = 5W； B．U = 6V，R=20W；
C．U = 6V，R = 10W； D．U = 3V，R = 15W。
22.（09贵州黔东南州）． 如图所示电路，电源电压恒定不变．当S1闭合、S2断开时，电压表的示数为3 V；当S1断开、S2闭合时，电压表的示数9 V，则R1︰R2为
V
A
S1
S
S2
R1
R2
L
A． 1︰2 B． 2︰1 C． 1︰3 D． 3︰1学科
23.（09赤峰）如图5所示电路，电源电压不变，当开关S闭合．S1．S2断开时，电流表的示数为I1，电压表的示数为U1；当开关S．S1．S2都闭合时，电流表的示数为I2，电压表的示数为U2。则下列说法正确的是
A．I1>I2，U1>U2
B．I1<I2，U1<U2
C．I1>I2，U1<U2
D．I1<I2，U1>U2
二、填空题
1.（13德阳）在如图所示的电路中，电源电压保持不变，闭合开关S后，当滑片P向右移动时，电压表示数将________ (选填“变大”、“变小”或“不变”)。当滑片P分别在滑动变阻器的两个端点a和d、中点c和图中b位置时，电压表的示数从小到大的顺序分别为0V、2V、3V和4V，则在图示b位置时电压表示数应为_________V。
U/ V
1
0
2
0.2
0.4
0.6
I/A
图12
图11
S
b
P
a
R1
R2
V
A
2.（13泉州）如图11所示的电路中，R1为定值电阻，R2为滑动变阻器，电源电压不变。闭合开关S后，滑片P从a端移动到b端，电流表示数I与电压表示数U的变化关系如图12所示，则电源电压为______V，R2的最大阻值为____Ω。

3.（13镇江）如图所示的电路，电阻R1 = 3 Ω、R2 = 2 Ω．闭合开关S，电流表A的示数 ，电流表A1的示数 （以上两空均选填“变大”、“变小”或“不变”），电压表的示数与电流表A的示数变化之比等于 Ω.

4.（13齐齐哈尔）如下左图所示的电路中，电源电压不变，R1为定值电阻，开关S闭合后，滑动变阻器滑片向左移动时，电流表的示数 ，电压表示数与电流表示数之比 。（两空均选填“变大”、“变小”或“不变”）

5.（12达州）如上中图所示的电路中，电源电压恒定不变，已知R1=3R2，当S1闭合、S2断开时，电压表和电流表示数分别U1和I1；当S1断开、S2闭合时，电压表和电流表示数分别U2和I2，则U1：U2= ，I1：I2= 。
6.（11郴州）如上右图所示电路，已知R1=15Ω，若同时闭合S1和S2，电流表示数为0.4A，则电源电压为___________V。若闭合S1断开S2，电流表示数为0.1A,则R2=_______Ω。
7. (11潜江、天门、仙桃等)如图所示的电路中，电源电压为3V。闭合开关，滑动变阻器R1的滑片P向右移动的过程中，电压表的示数 （选填“变大”或“变小”）。当滑动变阻器R1的滑片P移到某一位置时，电压表的示数为0.6V，电流表的示数为0.2A，则R2的阻值为 Ω。
1
2
3
R1
R2
8.（11南宁）如图所示电路，电源电压保持不变，滑动变阻器的最大阻值为10Ω。闭合开关S，当滑动变阻器的滑片P移到b端时，电流表的示数为0.6A，此时电阻Rx两端的电压为________V；当滑动变阻器的滑片P移到a端使，电流表的示数为0.9A。则电源电压为_________V，电阻Rx的电阻值为___________Ω。
9. （10盘锦）如图所示，电源电压为3V，电阻R1、R2的阻值分别是10Ω和20Ω，与三只电表组成电路。若使R1与R2并联，________是电压表，_________是电流表（填电表的序号），电表②的示数是_________。
10. （10桂林）如图13所示的电路，电源电压保持不变，R1＝10Ω。当闭合开关S，滑动变阻器滑片P在中点时，电流表的示数为0.3A；当把滑片P移到最右端时，电流表的示数为0.2A。则电源电压为　　　V，滑动变阻器的最大阻值为 Ω。
11.（10北京）如图9所示，电源两端电压不变，电阻Rl的阻值为2Ω。闭合开关S，当滑动变阻器的滑片P位于A点时，电压表Vl的示数为4V，电压表V2的示数为10V。当滑动变阻器的滑片P位于B点时，电压表Vl的示数为8V，电压表V2的示数为llV。则电阻
R2的阻值是 Ω.

12. （10河南）在上图4所示的电路中，电阻R1＝4Ω，R2＝2Ω，电源电压保持不变。当开关S1、S3断开，S2闭合时，电流表的示数为0.5A；当开关S1、S3闭合，S2断开时，电流表的示数为 A。
13.（10十堰）如上图8所示电路，若甲、乙均为电流表时，断开开关S，两电流表读数为Ｉ甲︰Ｉ乙＝2︰3，若甲、乙均为电压表时，闭合开关S，则两电压表的读数Ｕ甲︰Ｕ乙＝　　　
14.（10襄樊）如下图所示，一定值电阻R0与最大阻值为40Ω的滑动变阻器串联在电路中，闭合开关S，当滑动变阻器的滑片P滑到最左端时，电流表的示数为0．3A；当滑动变阻器的滑片P滑到最右端时，电流表

的示数为0．1A。则定值电阻R0＝　　　Ω，电源的电压U＝ V。

15.（10泉州）如图9所示，电阻R0=20Ω，R=30Ω，电源电压保持9V不变，当滑动变阻器滑片P在a端时，电压表的示数是________V，电流表示数是______A，滑动变阻器滑片P移到b端时，电压表的示数是______V，电流表示数是______A。
16.（09济宁）上右图所示的电路中，R1的阻值为10Ω，只闭合开关S1时电流表的示数为0．3A，再闭合开关S2后，电流表的示数为0．45A，则R2的阻值为 Ω。
17.（09郑州）下左图电路中，电源电压不变，R1=10Ω．S闭合前、后电流表示数之比为1：3则R2= __________Ω.

18.（09丽水）中上图所示，虚线框内有两个阻值分别为5Ω、10Ω的电阻，小明同学想了解其连接方式，于是用3V的电源、电流表和开关进行了检测，闭合开关后，测得电流表的读数为0.2A。则两个电阻的连接方式是 。若要增大电流表的读数，可以采取的措施有 。
19.（09贵阳）如右上图所示，电源电压保持不变，滑动变阻器的最大阻值R0=20Ω，当只闭合开关S1，滑片P置于最左端a时，电流表示数为0.2A；当开关S1．S2均闭合，滑片P置于最右端b时，电流表示数为0.6A，则定值电阻R1= Ω，电源电压U= V。
20.（09安徽）如右图所示的电路中，电压U保持不变，电阻R1=R2，开关s断开时，电流表的示数为I1；开关S闭合时，电流表的示数为I2，则I1：I2= 。
21.（09齐齐哈尔）如左下图所示，电源电压保持不变，开关S断开时，电压表示数为2V；开关S闭合时，电压表示数为6V，那么电阻R1:R2= 。

22. 如右上图所示的电路中，三个电表（电流表或电压表）分别接在a、b、c处，当开关S闭合时，电灯L1、L2均正常发光，a、b、c处三个电表的示数分别为3、0.6和1.8（单位为A或V），则电灯L1和L2中通过的电流之比为 ，电灯L1和L2的电阻之比为 ；若把a、b处的电表换接为另一种电表，c处电表不变，则电灯L1正常发光，L2不发光，a处电表的示数为0，b、c处电表的示数分别为3和1.2（单位为A或V）。上述两种情况下，电路的总电阻之比为 。
23.如图所示是用电压表和电流表测电阻的一种方法，Rx为待测电阻，如果考虑到仪表本身电阻对测量结果的影响，则下列说法正确的是
①Rx的测量值大于实际值②Rx的测量值小于实际值
③Rx为大阻值电阻时应采用这种接法④Rx为小阻值电阻时应采用这种接法．

24.某导体接在3V的电路中，通过它的电流为0.2A，则该导体的电阻是 Ω；若把它接在6V的电路中，导体的电阻为 Ω．若导体两端电压突然变为零，导体的电阻是 Ω。
三、计算题：
1.（13菏泽）图甲表示一种自动测定油箱内油面高度的油量表（实际上是量程为0-0.6 A的电流表改装而成），滑动变阻器R的最大值为60 Ω，金属杠杆的右端是滑动变阻器的滑片。从油量表指针所指的刻度，就可以知道油箱内油面的高度．电源电压为24 V，R0为定值电阻，
R0
R
浮标
油量表
R0
R
浮标
油量表

（1）R0的作用是 ，当油箱油面下降时，油量表的示数将变 。
（2）油箱装满汽油时，油量表示数为最大值（即电流表达到最大值,此时，滑动变阻器的触头在某一端），求R0的阻值。
（3）当油箱中的汽油用完时（此时滑动变阻器的触头在另一端），电路中的电流为多少？
（4）改装设计：用电压表代替电流表做油量表，图乙已画出部分电路，请在乙图中完成电路的设计。 要求：当油箱中的油用完时，油量表（电压表）的示数为零。
