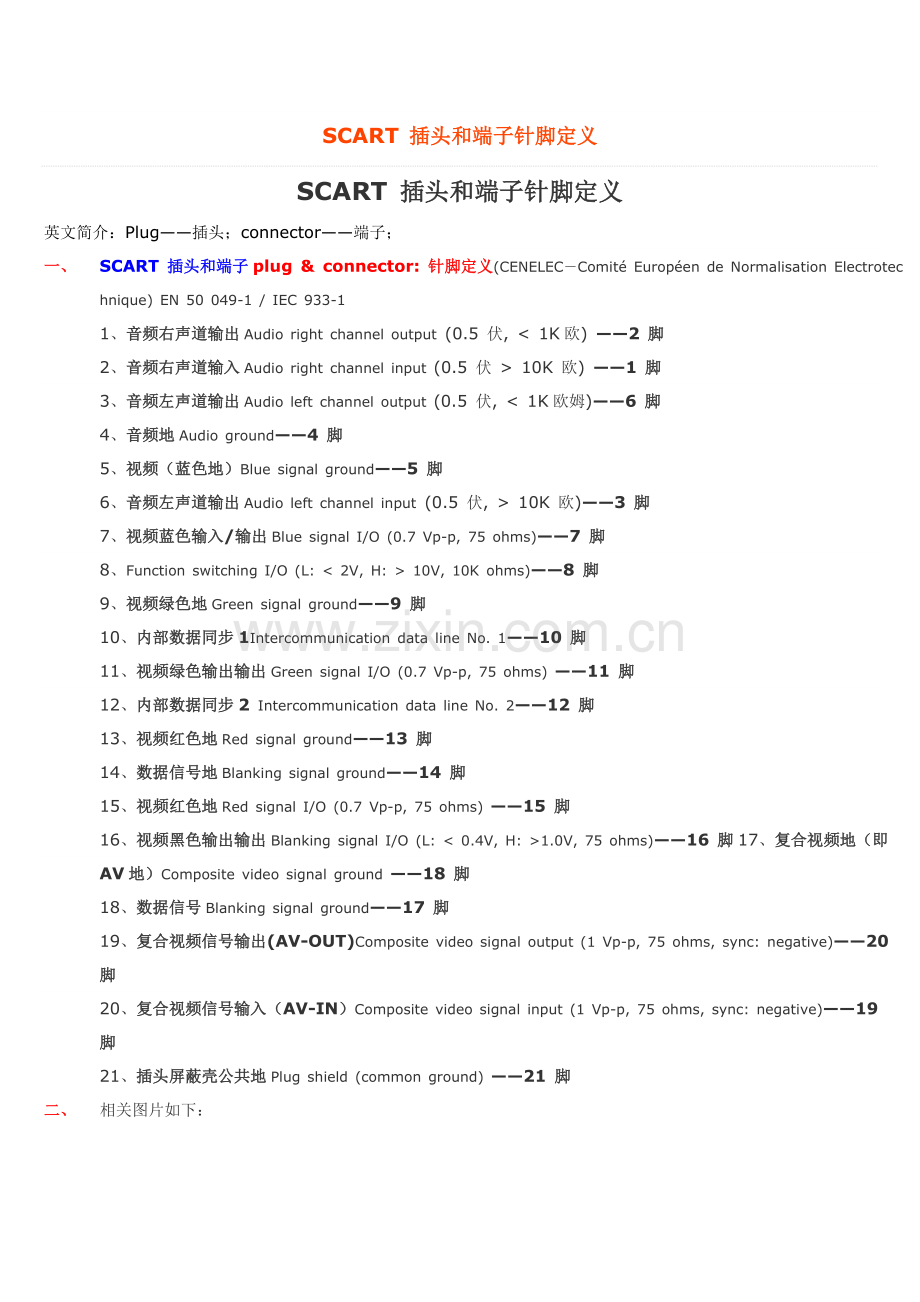

SCART 插头和端子针脚定义
SCART 插头和端子针脚定义
英文简介：Plug——插头；connector——端子；
一、 SCART 插头和端子plug & connector: 针脚定义(CENELEC－Comité Européen de Normalisation Electrotechnique) EN 50 049-1 / IEC 933-1
1、音频右声道输出Audio right channel output (0.5 伏, < 1K欧) ——2 脚
2、音频右声道输入Audio right channel input (0.5 伏 > 10K 欧) ——1 脚
3、音频左声道输出Audio left channel output (0.5 伏, < 1K欧姆)——6 脚
4、音频地Audio ground——4 脚
5、视频（蓝色地）Blue signal ground——5 脚
6、音频左声道输出Audio left channel input (0.5 伏, > 10K 欧)——3 脚
7、视频蓝色输入/输出Blue signal I/O (0.7 Vp-p, 75 ohms)——7 脚
8、Function switching I/O (L: < 2V, H: > 10V, 10K ohms)——8 脚
9、视频绿色地Green signal ground——9 脚
10、内部数据同步1Intercommunication data line No. 1——10 脚
11、视频绿色输出输出Green signal I/O (0.7 Vp-p, 75 ohms) ——11 脚
12、内部数据同步2 Intercommunication data line No. 2——12 脚
13、视频红色地Red signal ground——13 脚
14、数据信号地Blanking signal ground——14 脚
15、视频红色地Red signal I/O (0.7 Vp-p, 75 ohms) ——15 脚
16、视频黑色输出输出Blanking signal I/O (L: < 0.4V, H: >1.0V, 75 ohms)——16 脚17、复合视频地（即AV地）Composite video signal ground ——18 脚
18、数据信号Blanking signal ground——17 脚
19、复合视频信号输出(AV-OUT)Composite video signal output (1 Vp-p, 75 ohms, sync: negative)——20 脚
20、复合视频信号输入（AV-IN）Composite video signal input (1 Vp-p, 75 ohms, sync: negative)——19脚
21、插头屏蔽壳公共地Plug shield (common ground) ——21 脚
二、 相关图片如下：

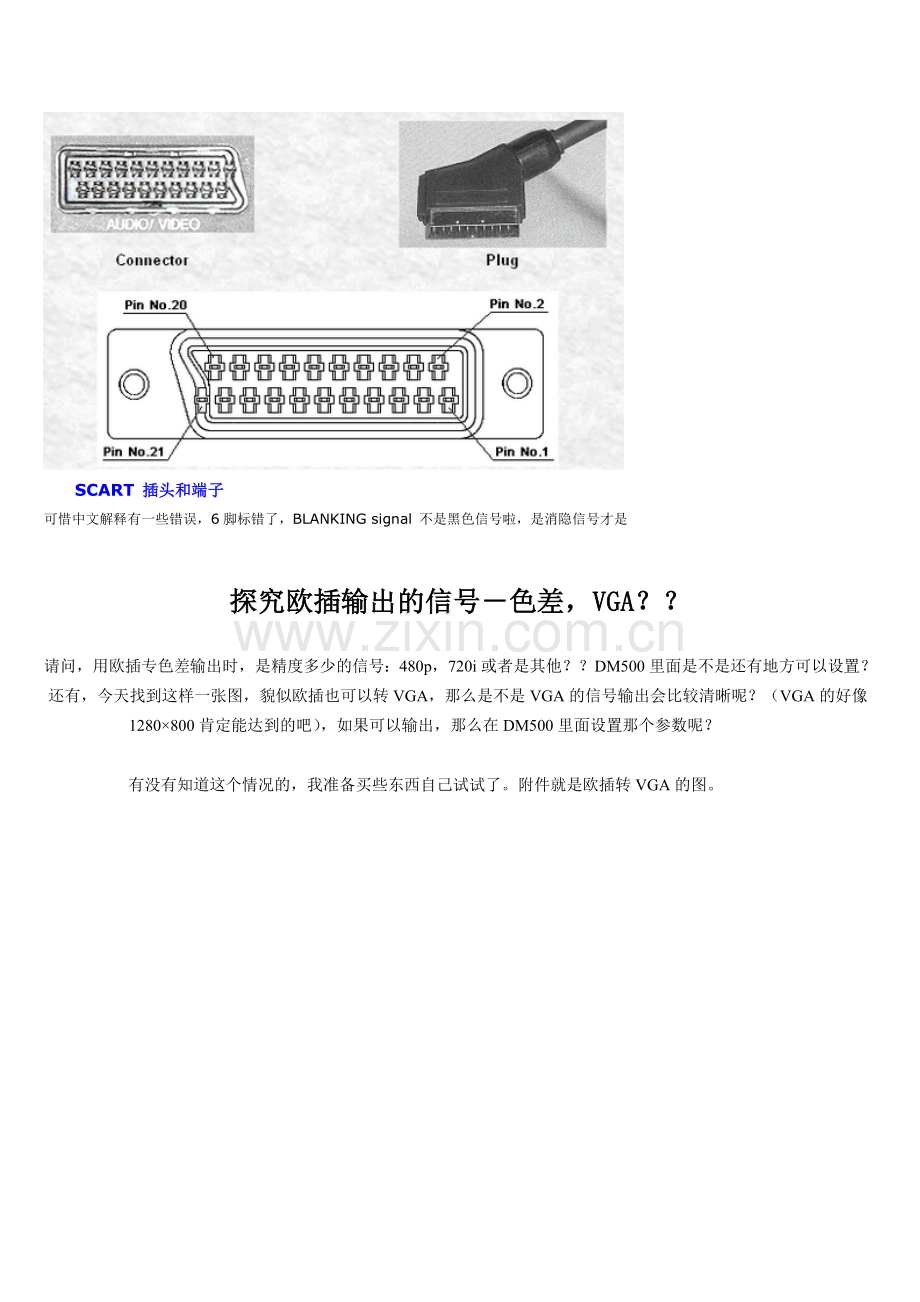

     SCART 插头和端子
可惜中文解释有一些错误，6脚标错了，BLANKING signal 不是黑色信号啦，是消隐信号才是

探究欧插输出的信号－色差，VGA？？
请问，用欧插专色差输出时，是精度多少的信号：480p，720i或者是其他？？DM500里面是不是还有地方可以设置？
9 z, \4 Y% v5 i) Ltvro,sat,satellite,cable,net,radio,tv,meter,卫星电视,发烧,联盟,网络,向导,社区,发烧,卫视,新网,卫星,电视,卫视,有线,破解,新闻,数字,视频,高清,hdtv,音视,火箭,发射,在线,接收,天线,tvro,china,satellite,tv,guide,冲浪,美女,图片,超女,注册,聊天,网页,设计,ASP,PHP,JSP,网络营销,WIN2000,WINXP，WINME,WIN98,LINUX,办公软件,软件规划,硬件故障,组网,平面设计,设计理念,多媒体,网络安全,黑客,数据库,上海,江苏,南京,浙江,武汉,河南,北京,天津,西安,陕西,四川,广东,深圳,广州,福建,厦门,神州,福州,吉林,长春,辽宁,青海,甘肃,西藏,新疆,湖北,湖南,长沙,江西,山东,青岛,临沂,无锡,苏州,扬州,徐州,安徽,合肥,重庆,云南,贵州,泰国,香港,台湾,黑龙江,哈尔滨,大连,河北,郑州,宁夏还有，今天找到这样一张图，貌似欧插也可以转VGA，那么是不是VGA的信号输出会比较清晰呢？（VGA的好像1280×800肯定能达到的吧），如果可以输出，那么在DM500里面设置那个参数呢？数字电视发烧联盟TVRO社区2008奥运版-Satellite/Cable/HDTV/Programmer9 z9 Q7 Y8 B' [; v. z- v! \# n% u
forum.china-2 ]: F% @2 }0 N7 X9 N1 L) A  O
有没有知道这个情况的，我准备买些东西自己试试了。附件就是欧插转VGA的图。数字电视发烧联盟TVRO社区2008奥运版-Satellite/Cable/HDTV/Programmer/ Y+ N% G% I, u+ b1 _9 O

欧插专VGA
2007-3-15 10:21

* C' O* O+ X% N: {$ u3 w, H数字|有线|卫星|电视|卫视|发烧|社区|高清|联盟|TV|sat|tvro|sky|HDTV|tvro|shop|news数字|有线|卫星|电视|卫视|发烧|社区|高清|联盟|TV|sat|tvro|sky|HDTV|tvro|shop|news5 C! z) ~+ X/ P5 N1 ~
5->8 7->3 9->7 11->2 13->6 15->1 17->5 4->10 10->13 12->14
