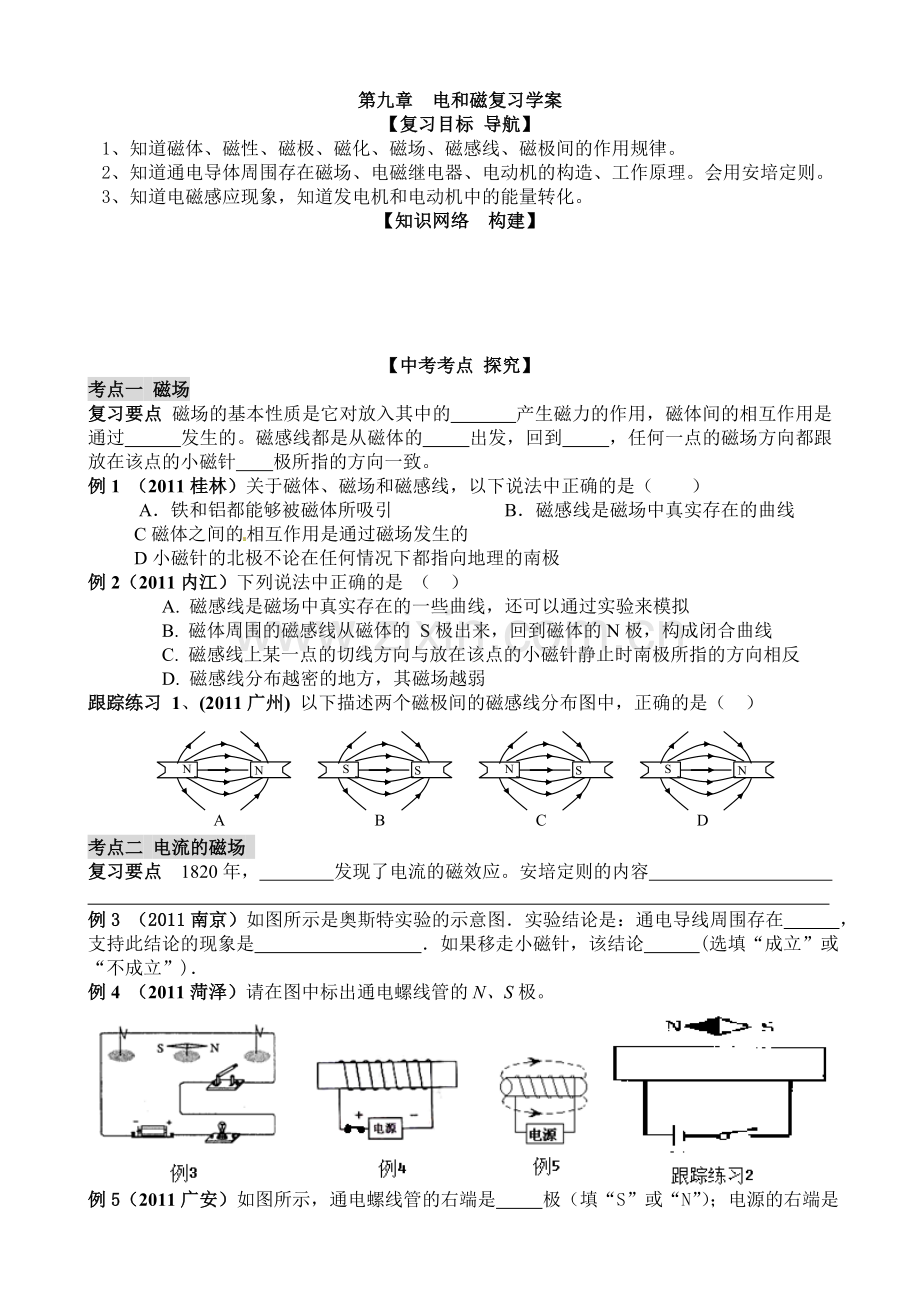

第九章 电和磁复习学案
【复习目标 导航】
1、 知道磁体、磁性、磁极、磁化、磁场、磁感线、磁极间的作用规律。
2、 知道通电导体周围存在磁场、电磁继电器、电动机的构造、工作原理。会用安培定则。
3、 知道电磁感应现象，知道发电机和电动机中的能量转化。
【知识网络 构建】

【中考考点 探究】
考点一 磁场
复习要点 磁场的基本性质是它对放入其中的 产生磁力的作用，磁体间的相互作用是通过 发生的。磁感线都是从磁体的 出发，回到 ，任何一点的磁场方向都跟放在该点的小磁针 极所指的方向一致。
例1 （2011桂林）关于磁体、磁场和磁感线，以下说法中正确的是（　 ）
A．铁和铝都能够被磁体所吸引 B．磁感线是磁场中真实存在的曲线
C磁体之间的相互作用是通过磁场发生的
D小磁针的北极不论在任何情况下都指向地理的南极
例2（2011内江）下列说法中正确的是 （ ）
A. 磁感线是磁场中真实存在的一些曲线，还可以通过实验来模拟
B. 磁体周围的磁感线从磁体的 S极出来，回到磁体的N极，构成闭合曲线
C. 磁感线上某一点的切线方向与放在该点的小磁针静止时南极所指的方向相反
D. 磁感线分布越密的地方，其磁场越弱
跟踪练习 1、(2011广州) 以下描述两个磁极间的磁感线分布图中，正确的是（ ）
C
A
B
D

考点二 电流的磁场
复习要点 1820年， 发现了电流的磁效应。安培定则的内容

例3 （2011南京）如图所示是奥斯特实验的示意图．实验结论是：通电导线周围存在 ，支持此结论的现象是 ．如果移走小磁针，该结论 (选填“成立”或“不成立”)．
例4 （2011菏泽）请在图中标出通电螺线管的N、S极。
例5（2011广安）如图所示，通电螺线管的右端是 极（填“S”或“N”）；电源的右端是
极（填“正”或“负”）。
跟踪练习2、(2011鞍山)小磁针静止时的指向如图所示。请你标出电磁铁的极性，并用笔画线代替导线给电磁铁绕线。
考点三 电磁铁及其应用
复习要点 电磁铁的特点：磁性的有无可以通过_____ _____来实现;磁极的极性可以通过_________来改变。 影响电磁铁磁性强弱的因素有 、 、 。
例6 (2011鞍山) 在探究“影响电磁铁磁性强弱的因素”实验中，实验室准备的器材有：电源、开关、滑动变阻器、两根完全相同的铁钉、表面绝缘的铜线、大头针若干。小明利用上述器材，制成简易电磁铁甲、乙，并设计了如图所示的电路。
(1)实验中通过观察电磁铁____________的不同，可以判断电磁铁的磁性强弱不同。
(2)当滑动变阻器滑片向左移动时，电磁铁甲、乙吸引大头针的个数__________(填“增加”或“减少”)，说明电流越_________，电磁铁磁性越强。
(3)根据图示的情境可知，_____________(填“甲”或“乙”)的磁性强，说明电流一定时,_________________________，电磁铁磁性越强。
例7 （２０１１无锡）如图所示，电磁继电器能通过低压控制电路间接地控制高压工作电路．下列说法正确的是 （ ）
A．连有电动机的电路是低压控制电路
B．电磁继电器实际上是一个由电磁铁控制电路通
断的开关
C．利用电磁继电器主要是为了节约用电
D．利用电磁继电器主要是为了操作方便
例8 （2011内江）如图所示，是一种监测洪水水位的自动报警器原理图，当水位没有达到金属块A时， 灯亮；当水位达到金属块A时， 灯亮。
跟踪练习3、（2011广安）如图所示为一种温度自动报警器原理图，在水银温度计的顶端封入一段金属丝，当温度升高至( )
A.74OC时，电灯亮报警 B.72OC时，电铃报警
图7
Ｃ.66OC时，电铃报警 D.74OC时，电铃报警

考点四 磁场对电流的作用、电磁感应
复习要点 1、电动机的原理：通电导线在磁场中要 ，力的方向跟 、
有关。当电流的方向或磁感线的方向变得相反时， 也变得相反。
2、1831年， 发现了利用磁场产生电流的条件和规律。产生感应电流的条件： ，感应电流的方向与 、 有关。
例9 （2011绵阳）如图所示的实验装置，是用来研究
（选填“电流磁效应”、“电磁感应现象”或“磁场对通电导线的作用”）的。实验中把导线ab放在磁场里，接通电源，让电流通过导线ab，会观察到导线向右运动；如果把电源正、负极对调后接入电路，会观察到导线ab向______（选填“左”或“右”）运动；如果不对调电源正、负极，但把蹄形磁体上下磁极调换一下，会观察到导线ab向_______（选填“左”或“右”）运动；如果把电源正、负极对调，同时把蹄形磁体上下磁极也调换则会观察到导线ab向____（选填“左”或“右”）运动。
例10 (2011鞍山) 如图所示，是“探究导体在磁场中运动时产生感应电流的条件”实验装置。铜棒ab、电流表、开关组成闭合电路。
(1)闭合开关后，使铜棒a b上下运动，电流表指针__________(填“能”或“不能”)发生偏转。
(2)要使电流表指针发生偏转，铜棒ab应_______运动，这是一种_______现象，利用这一原理可制成____________________________________。
(3)要使电流表指针偏转方向发生改变，可以采取两种方法。

方法一：__________________________________________________________________
方法二：__________________________________________________________________
跟踪练习4、（2011烟台）如图所示,a表示垂直于纸面的一根导体,它是闭合电路的一部分,它在磁场中沿图示的方向运动时,哪种情况下不会产生感应电流 （ ）

【当堂达标 检测】
1、(2011北京)关于电磁现象，下列说法中正确的是（多选） （ ）
A．磁场是由磁感线组成的 B．磁场对放入其中的小磁针一定有力的作用
C．导体中的负电荷在做定向移动时一定产生磁场
D．利用撒在磁体周围的铁屑可以判断该磁体周围各点的磁场方向
2．（2011潍坊）下列四幅图中，小磁针北极所措方向已标出，能正确表示小磁针所处位置磁场方向的是

3．(2011鞍山)下列事物中，没有电磁铁的是 ( )
A 电磁继电器 B 电磁选矿机 C 电话的听筒 D 电话的话筒
4、（2011大连）要改变直流电动机的旋转方向，可行的办法是
A改变磁场的强弱 B改变电流的大小 C只改变磁场方向 D同时改变电流方向和磁场方向
5、（2011泉州）在如图所示的实验装置图中能够说明电磁感应现象的是（ ）

7、（2011苏州）如图所示，导体AB水平置于蹄形磁铁的磁场中，闭合开关后，导体AB在下列运动情况中，能使图中小量程电流表指针发生偏转的是 （ ）
A.静止不动 B.水平向右运动
C.竖直向上运动 D.竖直向下运动
8．(2012潍坊)发电机是根据 原理制成的．电动机是根据通电线圈在磁场中受力转动制成的．电风扇的主要部件是电动机，电风扇正常工作时，电动机把 能转化为 能和 能。
9、（２０１１河南）图4是一种“闯红灯违规证据模拟器”的工作原理图，光控开关接收到红光时会自动闭合，压敏电阻若同时受到车的压力，其阻值变小，电磁铁的磁性因电路中电流的改变而
(选填“强”或“弱”)，当电流变化到一定值时，衔铁与触点 (选填“1”或“2”)接触，电控照相机工作，拍摄违规车辆。
10．（２０１１河南）如图5所示，在观察奥斯特实验时，小明注意到置于通电直导线下方小磁针的N极向纸内偏转。小明由此推测：若电子沿着水平方向平行地飞过磁针上方时，小磁针也将发生偏转。请你说出小明推测的依据是： ，你认为磁针的N极会向 (选填“纸内”或”纸外”)偏转。

11、(2011广东) 在“探究感应电流的产生”的实验中。小颖同学的四次实验情况分别如图17所示。

（1）有同学说：“只要闭合电路中的一部分导体在磁场中运动，就会产生感应电流。”你认为他的说法对吗?____，图____可支持你的结论。
（2）为了探究感应电流的方向跟磁场方向和导体运动方向之间的关系。
A．根据图甲和图乙的实验现象可以得出结论：
。
B．根据图乙和图丁的实验现象可以得出结论：
。
(3)从能量的角度来分析，感应电流的产生过程是______能转化为电能。
12．(2012潍坊)在一只硬纸筒上绕多匝漆包线，做成一个螺线管P，将它接人如图所示的电路中，再将小磁针放在螺线管附近，闭合开关后，小磁针静止时的指向如图中所示．请在图中标出电源的“+”、“一”极，并画出螺线管周围磁感线的分布情况(画出5条线)
