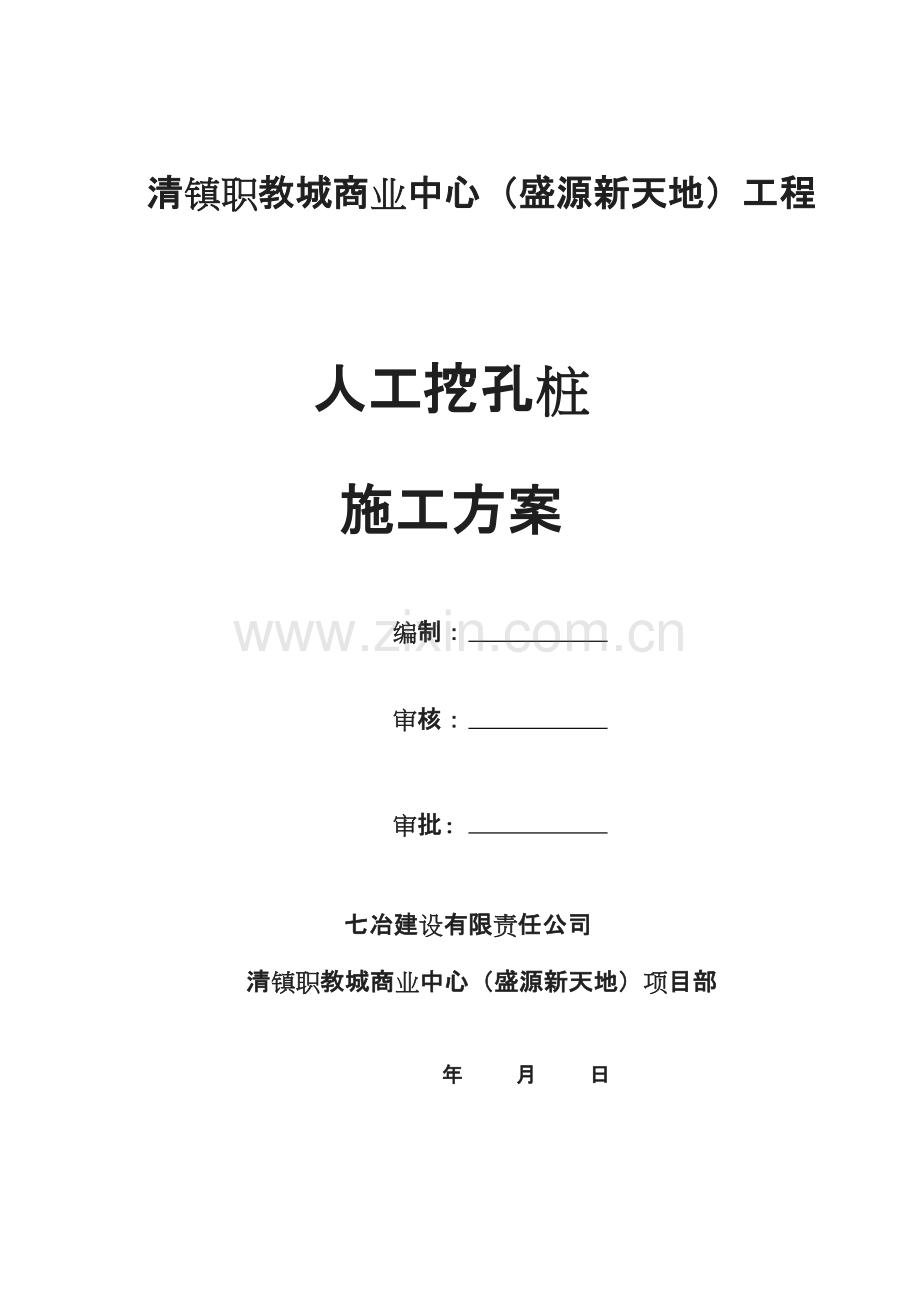

清镇职教城商业中心（盛源新天地）工程

人工挖孔桩
施工方案

编制：

审核：

审批:

七冶建设有限责任公司
清镇职教城商业中心（盛源新天地）项目部

年 月 日

目录
1 工程概况 4
1.1 工程基本概况 4
1.2 工程设计概况 4
1.3 地质勘查概况 4
1.4 人工挖孔桩概况 5
1.5 施工要求 11
1.6 技术保证条件 12
1.7 工程建设概况 13
1.8 施工管理目标 13
2 编制依据 14
2.1 编制说明 14
2.2 相关法律与法规 14
2.3 国家和行业现行的规范与规程 14
2.4 公司的工法、标准和制度 15
2.5 其他 16
3 施工计划 16
3.1 施工进度横道图 16
3.2 材料计划表 16
3.3 设备计划表 17
4 施工工艺技术 18
4.1 技术参数 18
4.2 施工工艺流程 19
4.3 施工方法 20
4.4 检查验收 25
5 施工安全保证措施 29
5.1 组织保障 29
5.2 技术（管理）措施 30
5.3 应急预案 35
5.4 监测监控 48
6 劳动力计划 48
6.1 劳动力要求 48
6.2 劳动力投入保证措施 50
7 附表与附图 47
7.1 附表 51
7.2 附图 54

1 工程概况
1.1 工程基本概况
1.1.1本工程为清镇职教城商业中心（盛源新天地），建设地点位于清镇市职教城职教路。本工程商业街：地下一层，地上4-6层；办公楼：地下三层，地上5+10层；酒店：地下三层，地上5+10层；1#、2#住宅楼：地下三层，地上1+23层。
1.2 工程设计概况
项目名称
清镇职教城商业中心（盛源新天地）
主要结构类型
框架
相对标高
+0.000等于绝对标高1223.900
地基基础设计等级
甲级
防火等级
I类
耐火等级
一级
防护等级
核6级/常6级
人防工程类别
甲类
防化等级
丙级
抗震设防烈度
六度
屋面防水等级
I级
地下防水等级
商业及电气设备房一级，其他二级
基础型式
柱下钢筋混凝土独立基础，钢筋混凝土墙下条形基础，桩基
场地类别
I类
场地土类型与基岩
场地土类型为素填土，杂色；基岩为中风化白云岩

1.3 地质勘查概况
1.3.1根据贵州鼎盛岩土有限公司2014年04月03日出的清镇市职教城商业中心《岩土工程勘察报告》中显示本工程地层情况自上而下地层主要分布为： 素填土：杂色，稍湿，结构松散，主要以粘土为主，含建筑垃圾和岩石碎块；红粘土：黄、褐黄色，结构较致密，土质较均匀，局部夹风化岩块，网状裂隙较发育，取芯成块状，为可塑状红粘土；中风化白云岩：灰白色，薄至中厚层状，中至细晶结构，节理裂隙较发育，方解石细脉充填，岩芯较破碎，多呈短柱状、块状。
1.3.2场区基岩埋藏较深，最浅0m，最深28.5m，基岩平均埋深11.36m，基岩面起伏大，其埋藏标高为1211.2～1182.70m，相对高差为28.5m，因此场地地基可分为土层地基及岩石地基，红粘土分布连续，但厚度变化大，压缩性高，承载力低，不宜作基础持力层；基下中风化白云岩分布连续，承载力较高，因此本工程采基础持力层为中风化白云岩（地基承载力特征值fa=3500KPa。）
1.3.3整个工程地下水主要为第四纪覆盖层中的孔隙水和岩溶裂隙水。水位埋深为8.2～13 m，水位起伏标高在1201.73～1201.90 m之间；回填土部分孔桩施工极易出现流砂孔壁坍塌，水位高度对人工挖孔影响很大，因此必须考虑降排水措施。
1.3.4整个工程位于填土场内，工程本身附带一层、三层地下室造成大面积深开挖，场区右侧紧临高山，左侧紧挨职教路(回填成型)，前侧高回填区，均与施工场区垂直高差大，形成高边坡，整个施工区域极易被地表水冲刷、积水，右侧高山岩体裂隙发育较强，左侧、前侧回填区边坡土质松散易垮塌，地表水疏通排放和防止山体、回填区边坡滑坡是重点防范，为场内孔桩开挖尤其是边孔开挖提供必需的安全保证。
1.3.5根据地质条件、工期要求、机械设备配备状况，结合桩基设计参数确定本工程灌注桩成孔采用旋挖钻机成孔及人工挖孔配合施工（具体详各孔桩施工记录，旋挖钻机成孔详见旋挖钻机成孔施工方案），混凝土采用商品混凝土，钢筋笼一次绑扎成型，整体吊装。
1.4 人工挖孔桩概况
1.4.1本工程基础部分采用人工挖孔灌注桩，地基持力层为中风化岩体，地基承载特征值为fa=3500KPa。人工挖孔桩共有 183 根，孔桩直径900mm至1800mm不等， 其中1#住宅77 根人工挖孔桩，52根孔深超过16 m，最深至23.6m；2#住宅44根人工挖孔桩，26根孔深超过16 m，最深至20.6m；酒店55 根人工挖孔桩，51根孔深超16m，最深至28.3m；办公楼11根人工挖孔桩，最深至26m,孔深全部超16m；

1.4.2超深孔桩具体详情（孔深≥16m）：
1号住宅楼
序号
编号
类型
桩径
孔深
壁厚
桩基及其护壁
桩基承台
集水坑
基础垫层
钻孔柱状图描述
1
A-1
DK2
1.20
23.50
200mm～250mm
混凝土强度：C30
保护层厚度：50mm
混凝土强度：C40
保护层厚度：40mm
混凝土强度：C35
保护层厚度：50mm
混凝土强度：C20
素填土，粘土组成。
中风白云岩：灰白色。至中厚层状，中至细晶结构，节理裂隙较发育，方解石细脉充填，岩芯较破碎，多呈短柱状、块状。较破碎，溶洞块石土：块石夹粘土充填。
2
A-2
DK2
1.20
21.60
3
A-3
DK2
1.20
19.40
4
A-4
DK2
1.20
21.40
5
A-5
DK2
1.20
19.90
7
A-7
DK2
1.20
20.10
8
A-8
DK2
1.20
20.00
9
A-9
DK2
1.20
17.50
10
A-10
DK2
1.20
17.60
11
A-11
DK2
1.20
19.40
12
A-12
DK2
1.20
19.20
13
A-13
DK2
1.20
18.00
14
A-14
DK2
1.20
17.80
17
A-16
DK8
1.20
23.60
18
A-17
DK2
1.20
20.30
19
A-18
DK2
1.20
18.70
20
A-19
DK2
1.20
18.60
21
A-20
DK2
1.20
18.60
22
A-21
DK2
1.20
17.40
23
A-22
DK2
1.20
18.30
24
A-23
DK2
1.20
17.70
25
A-24
DK2
1.20
17.40
26
A-26
DK5
1.60
20.00
200mm～250mm
混凝土强度：C30
保护层厚度：50mm
混凝土强度：C40
保护层厚度：40mm
混凝土强度：C35
保护层厚度：50mm
混凝土强度：C20
素填土：粘土组成。
中风白云岩：灰白色。至中厚层状，中至细晶结构，节理裂隙较发育，方解石细脉充填，岩芯较破碎，多呈短柱状、块状。较破碎，溶洞块石土：块石夹粘土充填。
27
A-27
DK5
1.60
18.30
28
A-28
DK5
1.60
18.50
29
A-29
DK5
1.60
18.20
30
A-30
DK6
1.80
23.10
31
A-31
DK5
1.60
20.30
32
A-32
DK5
1.60
18.50
33
A-33
DK5
1.60
18.50
34
A-34
DK4
1.50
17.10
35
A-36
DK4
1.60
16.30
36
A-38
DK2
1.20
18.00
37
A-40
DK5
1.60
18.20
38
A-41
DK5
1.60
17.00
39
A-43
DK6
1.80
19.20
40
A-44
DK5
1.60
18.30
41
A-45
DK5
1.60
19.10
42
A-46
DK5
1.60
16.90
43
A-47
DK5
1.60
17.20
44
A-49
DK3
1.40
17.80
45
A-50
DK3
1.40
17.30
46
A-55
DK5
1.60
18.20
47
A-57
DK5
1.60
17.60
48
A-58
DK2
1.20
18.10
49
A-65-1
DK5
1.60
17.00
200mm～250mm
混凝土强度：C30
保护层厚度：50mm
混凝土强度：C40
保护层厚度：40mm
混凝土强度：C35
保护层厚度：50mm
混凝土强度：C20

50
A-X-2
DK2
1.20
18.10
51
A-XX-1
DK5
1.60
18.20
52
A-XX-2
DK6
1.80
18.70
2号楼住宅
序号
编号
类型
桩径
孔深
壁厚
桩基及其护壁
桩基承台
集水坑
基础垫层
钻孔柱状图描述
1
B-60
DK2
1.20
20.40
200mm～250mm
混凝土强度：C30
保护层厚度：50mm
混凝土强度：C40
保护层厚度：40mm
混凝土强度：C35
保护层厚度：50mm
混凝土强度：C20
素填土：粘土组成。
中风白云岩：灰白色。至中厚层状，中至细晶结构，节理裂隙较发育，方解石细脉充填，岩芯较破碎，多呈短柱状、块状。较破碎，溶洞块石土：块石夹粘土充填。
2
B-61
DK2
1.20
18.70
3
B-62
DK2
1.20
20.10
4
B-66
DK6
1.80
18.10
5
B-68
DK6
1.80
20.60
6
B-69
DK2
1.20
20.00
7
B-69-1
DK2
1.20
19.50
8
B-71
DK2
1.20
19.85
9
B-72
DK2
1.20
16.80
10
B-73
DK2
1.20
16.30
11
B-74
DK2
1.20
19.20
12
B-78
DK4
1.50
17.10
13
B-79
DK2
1.20
18.20
14
B-84
DK3
1.40
17.70
15
B-85
DK3
1.40
19.10
16
B-86
DK2
1.20
17.10
17
B-87
DK2
1.20
17.50
18
B-89
DK5
1.60
16.30
19
B-96
DK2
1.20
17.70
20
B-96-1
DK3
1.40
17.80
21
B-97
DK7
2.00
16.10
22
B-98
DK5
1.60
16.00
23
B-109
DK3
1.40
16.50
24
B-111
DK5
1.60
17.25
200mm～250mm

25
B-118
DK3
1.40
6.70
26
B-121
DK5
1.60
16.30
酒 店
序号
编号
类型
桩径
孔深
壁厚
桩基及其护壁
桩基承台
集水坑
基础垫层
钻孔柱状图描述
1
B-1
DK1
1.20
23.40
200mm～250mm
混凝土强度：C30
保护层厚度：50mm
混凝土强度：C40
保护层厚度：40mm
混凝土强度：C35
保护层厚度：50mm
混凝土强度：C20
素填土：粘土组成。
中风白云岩：灰白色。至中厚层状，中至细晶结构，节理裂隙较发育，方解石细脉充填，岩芯较破碎，多呈短柱状、块状。较破碎，溶洞块石土：块石夹粘土充填。
2
B-2
DK1
1.20
25.00
3
B-3
DK1
1.20
25.80
4
B-4
DK1
1.20
25.80
5
B-5
DK1
1.20
24.80
6
B-6
DK4
1.50
23.00
7
B-7
DK4
1.50
23.90
8
B-8
DK4
1.50
22.15
9
B-9
DK4
1.50
25.30
10
B-10
DK4
1.50
28.20
11
B-11
DK3
1.20
28.30
12
B-12
DK3
1.20
27.70
13
B-13
DK3
1.20
27.70
14
B-13-1
DK1
1.20
27.90
15
B-14
DK1
1.20
23.10
16
B-15
DK3
1.20
25.70
17
B-16
DK3
1.20
22.90
18
B-17
DK3
1.20
24.50
19
B-18
DK5
1.80
23.00
20
B-19
DK6
1.80
22.60
21
B-20
DK6
1.80
23.95
22
B-21
DK6
1.80
24.00
23
B-22
DK5
1.80
25.60
24
B-23
DK3
1.20
25.50
25
B-23-1
DK3
1.20
25.35
26
B-24
DK3
1.20
23.50
27
B-25
DK3
1.20
24.40
28
B-26
DK3
1.20
20.60
29
B-27
DK3
1.20
22.10
200mm～250mm
混凝土强度：C30
保护层厚度：50mm
混凝土强度：C40
保护层厚度：40mm
混凝土强度：C35
保护层厚度：50mm
混凝土强度：C20
素填土：粘土组成。
中风白云岩：灰白色。至中厚层状，中至细晶结构，节理裂隙较发育，方解石细脉充填，岩芯较破碎，多呈短柱状、块状。较破碎，溶洞块石土：块石夹粘土充填。
30
B-28
DK3
1.20
22.70
31
B-29
DK5
1.80
21.70
32
B-30
DK6
1.80
24.30
33
B-31
DK6
1.80
25.00
34
B-32
DK6
1.80
23.70
35
B-33
DK5
1.80
23.50
36
B-34
DK3
1.20
19.70
37
B-35
DK3
1.20
22.95
38
B-36
DK1
1.20
23.50
39
B-37
DK3
1.20
21.50
40
B-38
DK3
1.20
21.00
41
B-39
DK4
1.50
25.30
42
B-40
DK4
1.50
24.10
43
B-41
DK4
1.50
21.65
44
B-42
DK4
1.50
21.80
45
B-43
DK4
1.50
22.70
46
B-44
DK3
1.20
21.45
47
B-45
DK3
1.20
17.10
48
B-46
DK3
1.20
21.20
49
B-51
DK3
1.20
22.50
50
B-52
DK3
1.20
21.10
51
B-53
DK3
1.20
21.50
办公楼
序号
编号
型号
桩径
孔深
200mm～250mm
混凝土强度：C30
保护层厚度：50mm
混凝土强度：C40
保护层厚度：40mm
混凝土强度：C35
保护层厚度：50mm
混凝土强度：C20
素填土：粘土组成。
中风白云岩：灰白色。至中厚层状，中至细晶结构，节理裂隙较发育，方解石细脉充填，岩芯较破碎，多呈短柱状、块状。较破碎，溶洞块石土：块石夹粘土充填。
1
ZKC-1
XDK3
1.20
20.90
2
ZKC-2
XDK2
1.50
26.00
3
ZKC-3
XDK2
1.50
23.50
4
ZKC-4
XDK2
1.50
22.60
5
ZKC-5
XDK1
1.80
24.10
8
ZKC-8
XDK1
1.80
20.80
9
ZKC-9
XDK1
1.80
23.60
10
ZKC-10
XDK2
1.50
21.20
11
ZKC-11
XDK3
1.20
18.50
12
ZKC-13
XDK1
1.80
22.50
13
ZKC-16
XDK2
1.50
24.00

1.5 施工要求
1.5.1 施工重难点
序号
施工重点、难点
施工要求
1
孔桩深
1 孔上方设专人保护，并保持通讯畅通；2减小单节开挖深度至500mm，钢筋笼分节吊装；3做好气体检测与施工通风送风。
2
孔径大
1增加护壁厚度(至250mm)；2 护筒选定型钢模倒挂护壁；3离孔口边缘2m内不得堆放土方。
3
边孔紧临高边坡
1 防边坡雨水冲刷，增高孔桩护筒；2 防右侧高山滚石、塌方，边坡增大放坡，铲除边坡松动落石；3 回填区边坡喷锚挂网加固；4危险点设专人观察
4
回填区开挖
1 隔孔开挖；2 增加孔桩护壁厚度(至250mm)和钢筋；3增加护壁水平支撑 ；4 降低地下水位，防流砂、孔壁坍塌； 5 相邻孔上中下段水平支撑；6 孔桩周围2m范围不堆土；7增高护筒并加遮盖物，防地表雨水倒灌；
5
孔距近（最小2.55m）
1 隔孔开挖；2 隔孔浇筑，邻孔井内不留人；3 相邻孔上中下段水平支撑；
6
爆点多
1 最小药量隔孔逐层爆破；2 相邻孔上中下段水平支撑； 3 井孔上方覆盖遮挡物；4 所有孔内不留人；5 地上警戒范围300m内不留人；
7
地下偶见溶孔
1先填石再开挖；2填芯浇筑时周围10m范围内井下不留人。

1.5.2人工挖孔桩属机械化程度较低的劳动密集型作业，又属于地下施工作业，安全施工尤为重要。施工中应严格遵守5施工安全保证措施中相关要求和规定。
1.5.3进行工程测量时，应建立统一的测量控制网，利用全站仪测放控制点，确保桩位准确。桩的平面位置采用经纬仪来控制，桩身的垂直度采用线坠来控制。第一节护壁校准后每三节复核一次桩的中心点。
1.5.4 人工挖孔桩终孔时，应进行桩端持力层检验。检验桩底下3D（或5m）范围有无空洞、破碎带、软弱夹层等不良地质情况，当发现不满足设计文件要求时，应配合地勘、质监、监理及设计人员共同处理。
1.5.5桩基进行承载力和桩身质量检验。桩基施工及测试和验收按JGJ94-2008规范执行，满足要求后方可进行下一道施工工序。 桩基开挖后不能侵泡及暴露日晒，须及时浇筑砼。
1.5.6为了确保施工安全，孔桩施工采取边挖边加固的办法，即每浇筑1节护壁，拆模后在平直段用ϕ48x3.5钢管，并排两根上下两层支撑4个点，支撑两端加垫木方。
1.6 技术保证条件
1.6.1 组织保证，制度落实
1项目经理部选派有丰富创优工程施工经验、组织管理能力强、技术过硬的工程管理、工程技术人员组成人工挖孔桩班子。选派技术过硬、作风好的施工人员进场施工。
2建立以项目技术负责人为首的技术管理体系，切实执行设计文件审核制、工前培训、技术交底制、开工报告制、测量换手复核制、隐蔽工程检查签证制、“三检制”、材料半成品试验、检测制、技术资料归档制、竣工文件编制办法等管理办法。确保施工生产全过程始终在合同规定的技术标准和要求的控制下。
3建立完善的技术岗位责任制，各级技术人员都要签订技术保证责任书，以关键和特殊工序实行技术人员专业分工负责制，明确责任，确保各项技术管理工作的落实。
1.6.2 做好技术交底工作
1交底的目的是使施工管理和作业人员了解掌握施工方案、工艺要求、工程内容、技术标准、施工程序、质量标准、工期要求、安全措施等，做到心中有数，施工有据。
2孔桩开挖前，项目部技术部门根据设计文件、图纸编制专项施工方案，向施工管理人员进行工作内容交底。 施工阶段由项目部技术人员向作业层技术人员对工程施工工艺标准、技术标准交底，现场技术交底由作业层技术人员向领工员、工种班长进行技术交底。
3施工技术交底，以书面交底为主，包括图、表和文字说明。交底资料必须详细、直观，符合规范和工艺细则要求，并经第二人复核确认无误后，方可交付使用。交底资料应妥善保存备查。
1.6.3 重视砼的材料供应与施工要求
1砼采用商品砼，严格按GB\T19001-2000-ISO9001:2000质量标准择优选择合格材料供应商，确保砼的质量和现场施工砼的质量。
2砼运输到施工现场后，检查砼坍落度的变化情况，并作砼配合比的实验，严禁掺水。
3砼浇筑时除按设计留置施工缝外，其他各处均不得留设施工缝。为保证砼浇捣的连续不间断进行，就餐时，操作者、管理人员轮流交替就餐。
1.7 工程建设概况
序号
项目
单位名称
1
工程名称
清镇职教城商业中心（盛源新天地）
2
建设单位
清镇市美居置业有限公司
3
设计单位
贵阳市建筑设计院有限公司
4
勘察单位
贵州鼎盛岩土有限公司
5
监理单位
贵阳诚兴工程建设监理咨询有限公司
6
施工单位
七冶建设有限责任公司
7
安全监督
清镇市建筑工程安全监督管理站
8
质量监督
清镇市建筑工程质量监督管理站
1.8 施工管理目标
1.8.1质量管理目标：所有孔桩分项验收一次性合格率达100%。
1.8.2安全管理目标：无安全事故发生，轻伤负伤率低于 5‰；实现“四无”工地，即“无伤亡事故、无重大设备安全事故、无火灾事故、无群体中毒事件”。
1.8.3安全文明施工目标：严格按照七冶建设集团有限公司建筑施工现场文明施工的有关规定和要求，严格执行，确保贵州省安全文明施工样板工地。
2 编制依据
2.1 编制说明
本施工方案是根据施工图纸及相关规范内容要求，针对清镇职教城商业（盛源新天地）中心工程，用于指导孔桩土石方开挖、护壁成型、成孔、验收、桩芯钢筋绑扎、浇筑桩芯砼等施工管理，确保优质、快捷、安全、文明地完成施工任务。因孔桩采用人工挖孔，且个别孔桩深度超过16米，按建质【2009】87号文有关规定，特编制此方案。
2.2 相关法律与法规
名称
编号
《中华人民共和国建筑法》
中华人民共和国主席令第 91 号
《中华人民共和国安全生产法》
中华人民共和国主席令第 70 号
《中华人民共和国突发事件应对法》
中华人民共和国国务院令第 397 号
《建设工程安全生产管理条例》
中华人民共和国国务院令第 393 号
《建设工程质量管理条例》
中华人民共和国国务院令第 229 号
《危险性较大的分部分项工程安全管理办法》
建质[2009]87号
建筑施工企业负责人及项目负责人
施工现场带班暂行办法
建质[2011]111号
贵州省及贵阳市有关建筑工程施工管理的地方法规及相关规定
2.3 国家和行业现行的规范与规程
序号
类别
名称
编号
1

国
家
标
准
《建筑工程施工质量验收统一标准》
GB50300-2013
2
《工程测量规范》
GB50026-2007
3
《建筑地基与基础工程施工质量验收规范》
GB50202-2002
4
《混凝土结构工程施工质量验收规范》
GB50204-2002
5
《混凝土结构工程施工规范》
GB50666-2011
6

行
业
标
准
《建筑桩基技术规范》
JGJ94-2008
7
《施工现场临时用电安全技术规范》
JGJ46-2005
8
《混凝土泵送施工技术规程》
JGJ/T10-2011
9
《钢筋焊接及验收规程》
JGJ18-2012
10
《建筑机械安全使用技术规程》
JGJ33-2012
11
《建筑施工高处作业安全技术规范》
JGJ80-91
12
《建筑桩基检测技术规范》
JGJ106-2003
13
《大直径扩底灌注桩技术规程》
JGJ/T225-2010
14
《钢筋焊接及验收规程》
JGJ18-2012
15
《建筑施工安全检查标准》
JGJ 59-2011
16
生产经营单位生产安全事故应急预案编制导则
AQT9002-2006
17
地方
标准
《人工挖孔桩施工技术规程》
DB22/11-2000
2.4 公司的工法、标准和制度
序号
名称
1
工程项目管理实施细则
2
项目标准化管理流程控制作业指导书
3
安全文明施工规范管理手册（第二版）
4
建筑工程施工工艺标准
5
七冶建设集团有限公司人工挖孔灌注桩施工工法
2.5 其他
本项目工程施工设计图纸与图集、岩土工程勘察报告、施工组织设计，爆破方案。
3 施工计划
3.1 施工进度横道图
见附图一
3.2 材料计划表
序 号
材料名称
规 格
单 位
数 量
1
钢 筋
C25
t
30
2
钢 筋
C16
t
40
3
钢 筋
C14
t
45
4
钢 筋
C12
t
20
5
钢 筋
A10
t
60
6
护壁混凝土
C30
m3
800
7
填芯混凝土
C40
m3
6000
8
水 泥
P.C42.5
t
2400
9
砂
中砂
m3
300
10
碎 石
5-25mm
m3
600
11
九夹板
18mm
㎡
200
12
圆 木
Φ50
根
500
13
木 枋
50*100
根
200
14
钢 管
Φ48*3.5
t
25
15
扣 件
1000g
个
800

3.3 设备计划表
序号
名称
单位
数量
序号
名称
单位
数量
1
塔吊
台
5
20
小型卷扬机
台
26
2
混凝土运输泵
台
2
21
碘钨灯
盏
40
3
交流电焊机
台
4
22
手推车
辆
30
4
污水泵
台
10
23
空压机
台
10
5
砂轮切割机
台
4
24
鼓风机
台
6
6
钢筋调直机
台
2
25
全站仪
台
1
7
钢筋弯曲机
台
2
26
水平仪
台
3
8
钢筋切断机
台
2
27
经纬仪
台
2
9
插入式振动棒
台
6
28
线锤
个
20
10
挖掘机
台
2
29
钢筋防护网
张
26
11
吊桶
个
50
30
大锤
把
30
12
锄头
把
50
31
5m卷尺
把
20
13
风镐
把
30
32
50m钢尺
把
3
14
铁锹
把
50
33
粗麻绳
捆
3
15
安全带
套
42
34
钢筋爬梯
套
30
16
12V低压照明灯
台
30
35
毒气检测仪
台
1
17
对讲机
部
52
36
安全帽
副
50
18
雨衣
套
30
37
雨鞋
双
50
19
医用药箱
箱
1
38

4 施工工艺技术
4.1 技术参数
4.1.1 人工挖孔桩壁厚200～250mm，桩护壁均为C30混凝土，桩顶护壁钢筋箍筋为Φ8@200单层，纵筋为Φ8@200单层，桩身护壁箍筋为Φ8@200单层（用于有利地段），纵筋为Φ8@200单层（用于有利地段），箍筋搭接长度300mm ，竖向纵筋连接长度300mm，钢筋保护50mm。
4.1.2 桩基护壁结构图如下图所示：

4.1.3 桩身结构如下图所示：

4.2 施工工艺流程
施
工
准
备
测量定位放线
桩线
浇注井图、复查桩位线、做轴线标志
孔桩挖土
逐节护壁
验槽（持力层）验孔
出 渣
修 边
安放钢筋笼
排水清底
浇筑桩身砼
扩底、清孔
封 底
养 护
施
工
实
施

4.3 施工方法
4.3.1测量放线
根据建设单位提供的城市座标点和人工挖孔桩的定位图，采用全站仪测出孔桩的定位点位置。反复检测无误后，再用经纬仪测出各轴线控制点。
用经纬仪和钢卷尺定出每个具体桩位中心点。根据中心点，沿纵横轴线适当距离(大于该孔桩半径)设4个铁钉，以便施工时定出中心线。标高则利用水准仪，从给定点引测至现场基坑内，便于测设桩顶标高。当第一节护壁作好后，立即将桩位“+”字中心线和标高点标测在第一节护壁混凝土内表面上，以便作为成孔过程中及成孔后工程质量检查验收实测的依据。这时必须严格检查护壁混凝土的施工质量，其中心与断面尺寸必须符合设计要求。以后测量定出的轴心点位要在每节护壁上标出“+”，交点即为中心点，用以控制桩位的垂直度，桩的垂直度偏差小于0.5%L（L为挖孔桩长），桩位中心允许偏差+50mm，桩孔径允许偏差+50mm。挖孔桩护壁每节校核一次中线。
1所有仪器，均送技术监督局作计量检定；
2所有测量人员均持证上岗；
3认真校核原始依据，确保原始依据的正确性；
4在施工中经常检查桩的位置，确保桩位正确。对控制桩采取有效的保护措施，具体为：用φ16钢筋头，刻划十字交点为坐标点，用混凝土固定。基坑上的控制点用钢管架围护，以免移位。
4.3.2孔桩开挖
1本工程孔桩间距均大于2.5m，但位于回填区部分孔桩为安全起见还是采用跳挖方法。
2先施工深孔，再施工浅孔。施工中应保障孔桩的机具和人力需求。
3桩井掘进施工
1）开挖顺序为先内桩后边桩，（场区四周边坡因加固处理后，需观察一段时间待情况稳定）先超深孔桩后一般孔桩。
2）桩井掘进施工分节进行。超深孔桩单节开挖深度为0.5m，且随挖随支模，随浇筑混凝土。其余孔桩单节开挖深度为1m。切实保障超深孔桩2天进尺1m的进度，其余孔桩掘进进度为3天1m。
3）扩底部分先挖桩身，再按扩底尺寸从上到下修边直到扩底成型。
4) 孔内出渣采用吊桶和物料提升机垂直提升运出，示意图如下：

4对本工程孔深超过10m的孔桩，挖孔深度达到10m开始往下部送风给氧。风量不少于25L/s，以保证操作人员正常吸氧。
4.3.3护壁施工与成孔
1成孔过程中形成的护壁厚度不计入桩的设计孔径尺寸内。
2钢筋放样于孔底 ，先放置箍筋在孔底 ，再放竖向钢筋。护壁的厚度、配筋、拉结钢筋、混凝土强度等级均严格按照设计要求施工箍筋搭接长度为300mm，竖向钢筋搭接长度为150mm。绑扎必须每空一绑，不得跳扎。
3施工第一节护壁锁口高出地面200mm，便于挡土、挡水；桩位轴线和高程均标定于第一节护壁上口。
4挖至每节桩孔的深度后修挖出护壁支撑平台。然后用井口的十字交叉线进行吊线定位，以检查护壁的厚度和挖孔垂直度。发现偏差及时纠正，以免误差积累过大，造成倾斜或塌方。
5挖孔达挖至设计持力层后，及时组织有关单位鉴定桩底岩样，鉴定持力层是否符合设计要求；当鉴定达到持力层时，及时做好记录，然后挖扩大头。挖扩大头先挖桩身圆柱体，再从上到下修成扩底形至嵌岩深度。
6桩孔达到设计要求后，协同甲方、监理、施工、质检、勘察单位组织验收，及时办理隐蔽工程验收手续。验收合格后立即采用封底措施，并立即组织后续工序施工，防止岩层被水浸泡和风化。如孔底地质情况复杂，请勘察、设计单位提出具体处理措施。
7对施工中遇到情况的处理
1）如遇到淤泥时，可采用如下办法处理：减小模板高度（即不大于50㎝）；打入钢筋、钢管围护，后用麻袋装干水泥堵塞淤泥；为防止孔桩塌陷，掘进时如发现有涌淤现象以及其它可能导致塌孔的异常情况出现时，应立即回填，再打入木桩和钢管桩等临时护壁措施后。再重新开挖。
2）溶洞填充时人工挖孔灌注桩施工
a填充溶洞的施工方法
按逐节0.3~0.5m深往下施工，先在土体部分沿孔壁周向孔外斜打入1.0～1.5m长的硬原木（梢径3～5cm，沿桩孔周布桩间距150mm）桩，然后掏空土体部分， 再凿除岩石清出石渣 ，按相关要求施工护壁。待护壁混凝土凝结24小时后按照同样方法施工下一节，直至孔底到达持力层 。
b半填充溶洞的施工方法
a）当溶洞内填充物是流动性很大泥浆或积水时，排除溶洞内的泥浆、积水，如果溶洞壁岩石完整，溶洞侧深不大（1.0m以内）且墩孔全部在溶洞内时，可不做护壁，只需将溶洞内的泥浆冲洗干净，待浇灌桩芯混凝土一并填充。
b）当 溶洞侧深大于1.0m以上时，则按设计桩径要求用水泥砂浆砌筑240mm厚砖护壁，边砌护壁边用混合砂石填充护壁的溶洞空腔 ，如溶洞高度在1.0m以内则一次将护壁砌到顶封闭溶洞，待护壁砌体砂浆凝结12小时内侧再绑扎钢筋、支模浇筑砼护避过才能继续往下成孔施工；
c）为防止桩芯砼浇筑导致护壁壁破裂 ，溶洞范围内的护壁竖向和环向钢筋间距加密为100。砼浇筑速度每小时不大于0.5m。
c如遇软塑或流软塑粘土时，孔壁应采用钢护筒施工。当挖孔至设计持力层标高时，应及时通知建设、监理、地勘、设计单位验槽，地勘单位对孔底持力层进行认定。
d根据地勘报告建议和保证作业人员的安全，地质情况复杂和超深的孔桩应采用机械成孔。
3）桩身混凝土浇注时水的影响
a孔底积水
浇筑桩身混凝土主要应保证其符合设计强度，要保证混凝土的均匀性、密实性，因此防止孔内积水影响混凝土的配合比和密实性。浇筑前要抽干孔内积水，抽水的潜水泵 要装设逆流阀，保证提出水泵时，不致使抽水管中残留水又流入桩孔内。然后再浇注混凝土。
如果孔底水量大， 确实无法采取抽水的方法解决 ，桩身混凝土的施工就应当采取水下浇筑施工工艺。
b孔壁渗水
