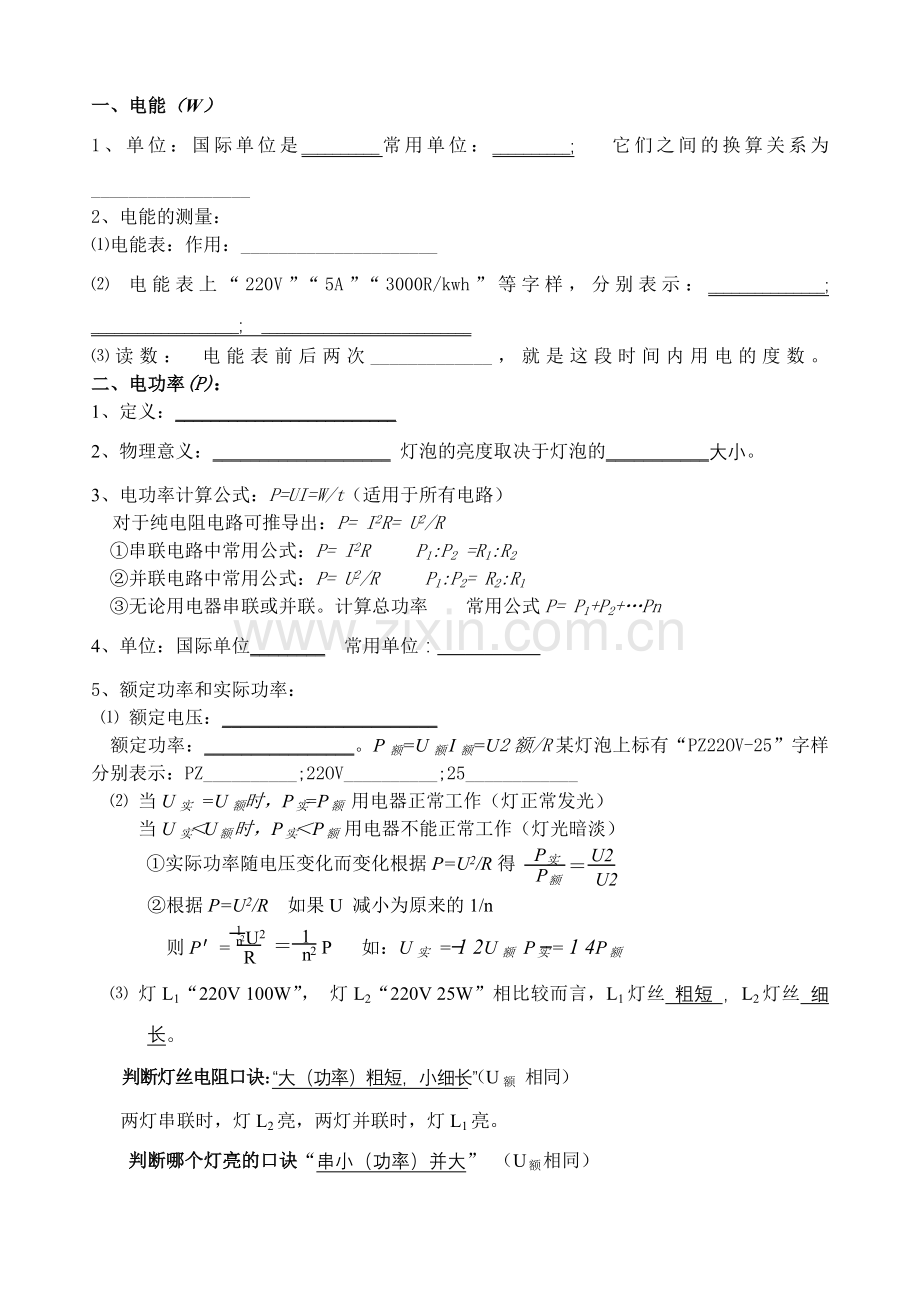

一、电能（W）
1、单位：国际单位是__________常用单位：__________; 它们之间的换算关系为_________________
2、电能的测量：
⑴电能表：作用：_____________________
⑵ 电能表上“220V”“5A”“3000R/kwh”等字样，分别表示：_______________; ___________________; ___________________________
⑶读数： 电能表前后两次_____________，就是这段时间内用电的度数。 二、电功率(P)：
1、定义：_________________________
2、物理意义：___________________ 灯泡的亮度取决于灯泡的___________大小。
3、电功率计算公式：P=UI=W/t（适用于所有电路）
对于纯电阻电路可推导出：P= I2R= U2/R
①串联电路中常用公式：P= I2R P1:P2 =R1:R2
②并联电路中常用公式：P= U2/R P1:P2= R2:R1
③无论用电器串联或并联。计算总功率 常用公式P= P1+P2+…Pn
4、单位：国际单位________ 常用单位：___________
5、额定功率和实际功率：
⑴ 额定电压：_______________________
额定功率：________________。P额=U额I额=U2额/R某灯泡上标有“PZ22OV-25”字样分别表示：PZ__________;22OV__________;25____________
⑵ 当U实 =U额时，P实=P额 用电器正常工作（灯正常发光）
　当U实＜U额 时，P实＜P额 用电器不能正常工作（灯光暗淡）
P实
P额
U2 额
U2实
＝
　　①实际功率随电压变化而变化根据P=U2/R得
P
＝
R
U2
n 2　　　　　　　
1　　
n 2
1
②根据P=U2/R　如果U 减小为原来的1/n
则P′=　　　　　　　如：U实 = 1 2U额 P实 = 1 4P额
⑶ 灯L1“220V 100W”， 灯L2“220V 25W”相比较而言，L1灯丝 粗短 ，L2灯丝 细长。
判断灯丝电阻口诀：“大（功率）粗短，小细长”（U额 相同）
两灯串联时，灯L2亮，两灯并联时，灯L1亮。
判断哪个灯亮的口诀“串小（功率）并大” （U额 相同）

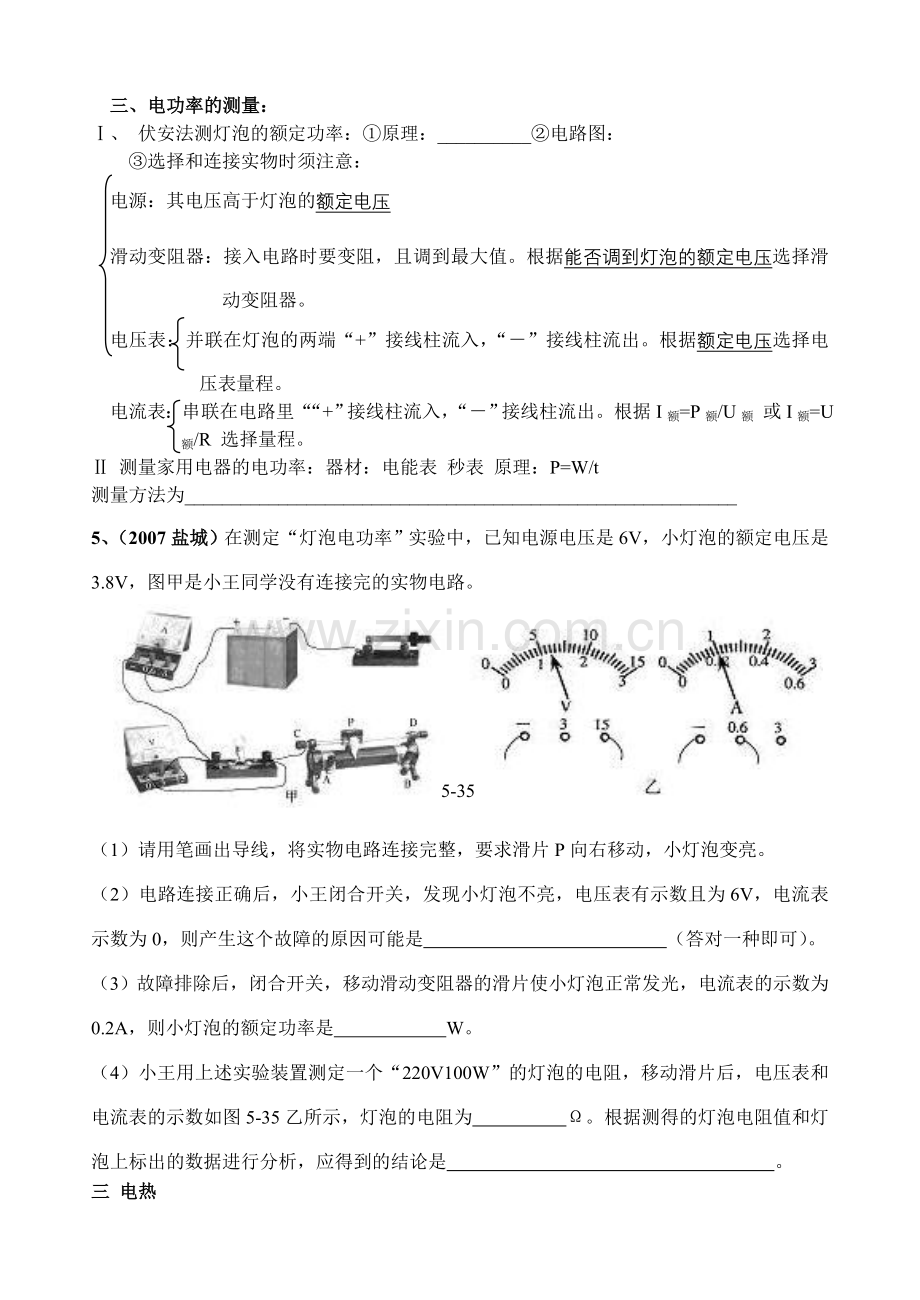

三、电功率的测量：

Ⅰ、 伏安法测灯泡的额定功率：①原理：__________②电路图：
③选择和连接实物时须注意：
　电源：其电压高于灯泡的额定电压
滑动变阻器：接入电路时要变阻，且调到最大值。根据能否调到灯泡的额定电压选择滑动变阻器。
电压表：并联在灯泡的两端“+”接线柱流入，“－”接线柱流出。根据额定电压选择电压表量程。
电流表：串联在电路里““+”接线柱流入，“－”接线柱流出。根据I额=P额/U额 或I额=U额/R 选择量程。
Ⅱ 测量家用电器的电功率：器材：电能表 秒表 原理：P=W/t
测量方法为___________________________________________________________
5-35
5、（2007盐城）在测定“灯泡电功率”实验中，已知电源电压是6V，小灯泡的额定电压是3.8V，图甲是小王同学没有连接完的实物电路。

（1）请用笔画出导线，将实物电路连接完整，要求滑片P向右移动，小灯泡变亮。
（2）电路连接正确后，小王闭合开关，发现小灯泡不亮，电压表有示数且为6V，电流表示数为0，则产生这个故障的原因可能是 （答对一种即可）。
（3）故障排除后，闭合开关，移动滑动变阻器的滑片使小灯泡正常发光，电流表的示数为0.2A，则小灯泡的额定功率是 W。
（4）小王用上述实验装置测定一个“220V100W”的灯泡的电阻，移动滑片后，电压表和电流表的示数如图5-35乙所示，灯泡的电阻为 Ω。根据测得的灯泡电阻值和灯泡上标出的数据进行分析，应得到的结论是 。
三 电热
1、实验：目的：研究电流通过导体产生的热量跟那些因素有关？ 原理：根据煤油在玻璃管里上升的高度来判断电流通过电阻丝通电产生电热的多少 。
实验采用煤油的目的：煤油比热容小，在相同条件下吸热温度升高的快：是绝缘体
2、焦耳定律：内容为______________________________________________________
3、计算公式：Q=I2Rt (适用于所有电路)对于纯电阻电路可推导出：Q =W=UIt= U2t/R= Pt
4、应用——电热器：
四 生活用电
(一)、家庭电路：
1、家庭电路的组成部分：低压供电线(火线零线)、电能表、闸刀开关、保险丝、用电器、插座、灯座、开关。
2、家庭电路的各部分的作用：
⑴ 低压供电线：
①给用户提供家庭电压的线路，分为______和_______。火线和零线之间有______的电压，
②测电笔： 用途：________________
种类：钢笔式，螺丝刀式。
使用方法：________________________________________
☆某次检修电路时，发现灯泡不亮，火线零线都能使测电笔发光，可能的原因是：火线完好，零线处有断路，被测段零线通过用电器和火线构成通路。
⑵ 电能表：
①用途：____________________
②安装：安装在家庭电路的__________，原因：这样才能测出全部家用电器消耗的电能。
铭牌：所标的电压U是：额定电压 所标的电流I是：允许通过的最大电流 UI是：电能表后能接用电器的最大功率，如果同时使用的家用电器的总瓦数超过这个数值，电能表的计数会不准确甚至烧坏
⑶ 闸刀（空气开关）：
①作用：__________________________________
②安装：家庭电路的__________，空气开关的静触点接电源线
⑷ 保险盒：
①材料：保险丝是由____________________________制成起到保险作用
② 电路符号：
③ 连接：与所保护的电路_________联，且一般只接在火线上
注意：不能用较粗的保险丝或铁丝、铜丝、铝丝等代替。因为铜丝的电阻小，产生的热量少，铜的熔点高，不易熔断。
⑸ 插座：
① 作用：连接家用电器，给可移动家用电器供电。
②种类： 固定插座、可移动插座
二孔插座、三孔插座
③安装：并联在家庭电路中，具体接线情况：
2
1
2
1
3
4
5
5-2

1接火线 2接零线 3接地线
4接用电器的金属外壳 5接用电部分的线路
把三脚插头插在三孔插座里，在把用电部分连入电路的同时，也把用电器的金属外壳与大地连接起来，防止了外壳带电引起的触电事故。
⑹ 用电器（电灯）、开关：
①白炽灯是利用电流的热效应进行工作的，小功率的灯泡灯丝细而长，里面抽成真空。大功率的灯泡灯丝粗而短，里面抽成真空后，还要充入氮气、氩气等惰性气体，且气压为0.1Pa，目的是平衡大气压对玻璃壳的压力,并阻止灯丝升华。灯泡长期使用会变暗，原因是：灯丝升华变细电阻变小，实际功率变小；升华后的金属钨凝华在玻璃内壁上降低了灯泡的透明度。
② 灯泡的种类：螺丝口 卡口 。
螺丝口灯泡的螺旋接灯头的螺旋套部分接_______线，中心金属片接______线。
③开关和用电器_____联，控制用电器，开关要接在____线上。如果开关短路用电器会一直工作开关不能控制，但不会烧干路上的保险丝。
(二)、家庭电路电流过大的原因（家庭电路保险丝烧断的原因或空气开关跳闸的原因）
原因：(1)_____________________ (2)____________________________________
(三)、安全用电：
1、触电形式：
家庭电路（低压触电） 单线触电
双线触电
家庭电路触电的事故：都是由于人体直接或间接跟火线接触造成的并与地线或零线构成通路。
高压触电 高压电弧触电
跨步电压触电
2、安全用电原则：不接触低压带电体 不靠近高压带电体
例1、下列说法正确的是（ ）
A．电能表是用来测量电功率的，安装时要把它接在干路上
B．保险丝是用电阻率大、熔点低的合金制成的
C．使用测电笔时，为了安全， 要用手接触笔尾金属体
D．为了防止触电事故，应把家用电器的金属外壳用导线与大地连接起来
例2、在不停电的情况下检修电路时如图所示的各种情况（其中A、B、C为人站在绝缘椅上，D为人站在地面上）中一定不会触电的有（ ）

例3、将图甲中的拉线开关和螺丝口灯泡连接到照
明电路的两导线上。
