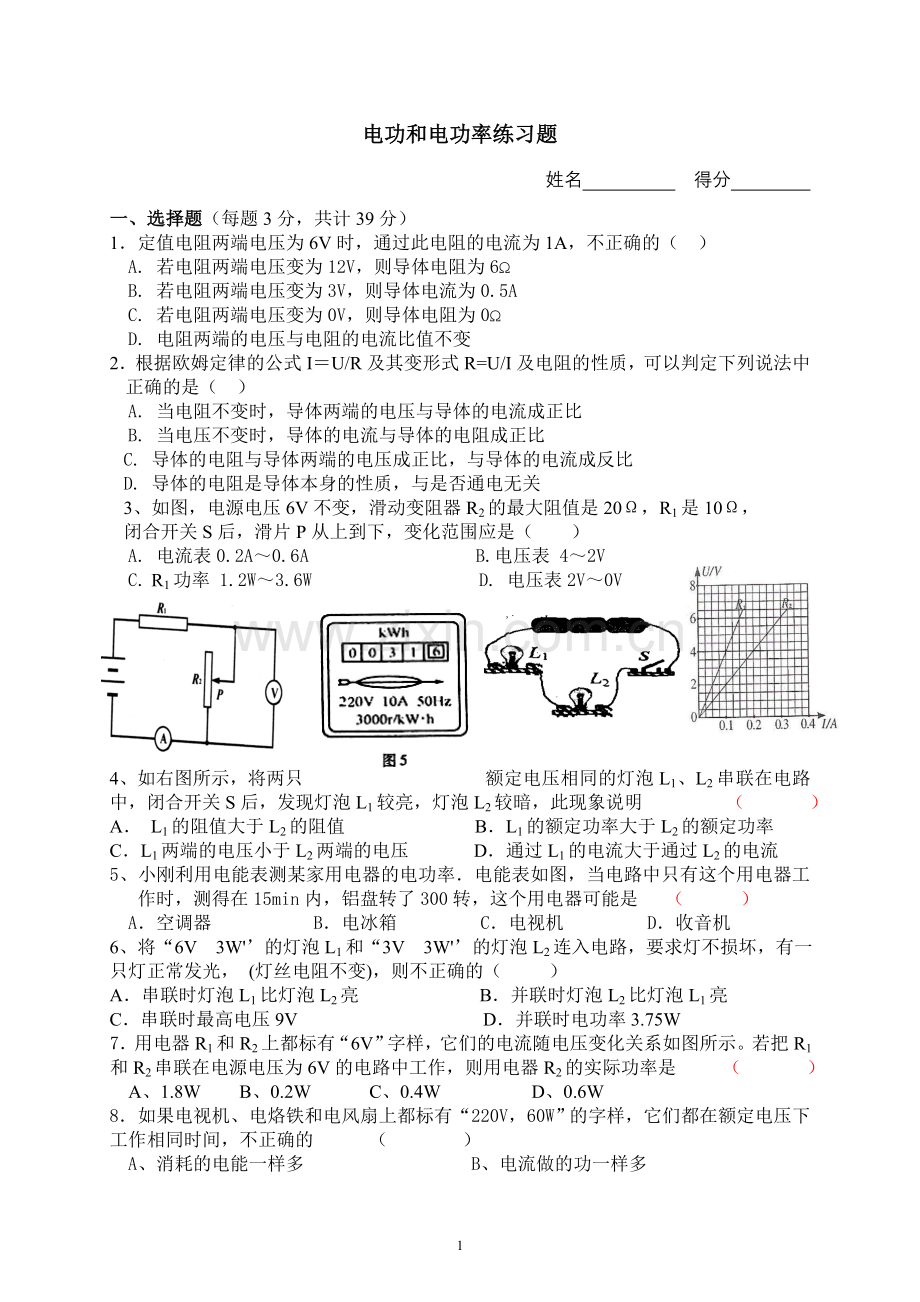

电功和电功率练习题
姓名 得分
一、选择题（每题3分，共计39分）
1．定值电阻两端电压为6V时，通过此电阻的电流为1A，不正确的（　）
A. 若电阻两端电压变为12V，则导体电阻为6Ω 　　
B. 若电阻两端电压变为3V，则导体电流为0.5A 　　　　　
C. 若电阻两端电压变为0V，则导体电阻为0Ω
D. 电阻两端的电压与电阻的电流比值不变
2．根据欧姆定律的公式I＝U/R及其变形式R=U/I及电阻的性质，可以判定下列说法中正确的是（　）
A. 当电阻不变时，导体两端的电压与导体的电流成正比
B. 当电压不变时，导体的电流与导体的电阻成正比
C. 导体的电阻与导体两端的电压成正比，与导体的电流成反比
D. 导体的电阻是导体本身的性质，与是否通电无关
3、如图，电源电压6V不变，滑动变阻器R2的最大阻值是20Ω，R1是10Ω，
闭合开关S后，滑片P从上到下，变化范围应是（ ）
A. 电流表0.2A～0.6A B.电压表 4～2V
C. R1功率 1.2W～3.6W D. 电压表2V～0V

4、如右图所示，将两只额定电压相同的灯泡L1、L2串联在电路中，闭合开关S后，发现灯泡L1较亮，灯泡L2较暗，此现象说明 （ ）
A． L1的阻值大于L2的阻值 B．L1的额定功率大于L2的额定功率
C．L1两端的电压小于L2两端的电压 D．通过L1的电流大于通过L2的电流
5、小刚利用电能表测某家用电器的电功率．电能表如图，当电路中只有这个用电器工作时，测得在15min内，铝盘转了300转，这个用电器可能是 （ ）
A．空调器 B．电冰箱 C．电视机 D．收音机
6、将“6V 3W'’的灯泡L1和“3V 3W'’的灯泡L2连入电路，要求灯不损坏，有一只灯正常发光， (灯丝电阻不变)，则不正确的（ ）
A．串联时灯泡L1比灯泡L2亮 B．并联时灯泡L2比灯泡L1亮
C．串联时最高电压9V D．并联时电功率3.75W
7．用电器R1和R2上都标有“6V”字样，它们的电流随电压变化关系如图所示。若把R1和R2串联在电源电压为6V的电路中工作，则用电器R2的实际功率是 （ ）
A、1.8W B、0.2W C、0.4W D、0.6W
8．如果电视机、电烙铁和电风扇上都标有“220V，60W”的字样，它们都在额定电压下工作相同时间，不正确的 （ ）
A、消耗的电能一样多 B、电流做的功一样多
C、产生的热量一样多　 D、产生的热量电烙铁最多　

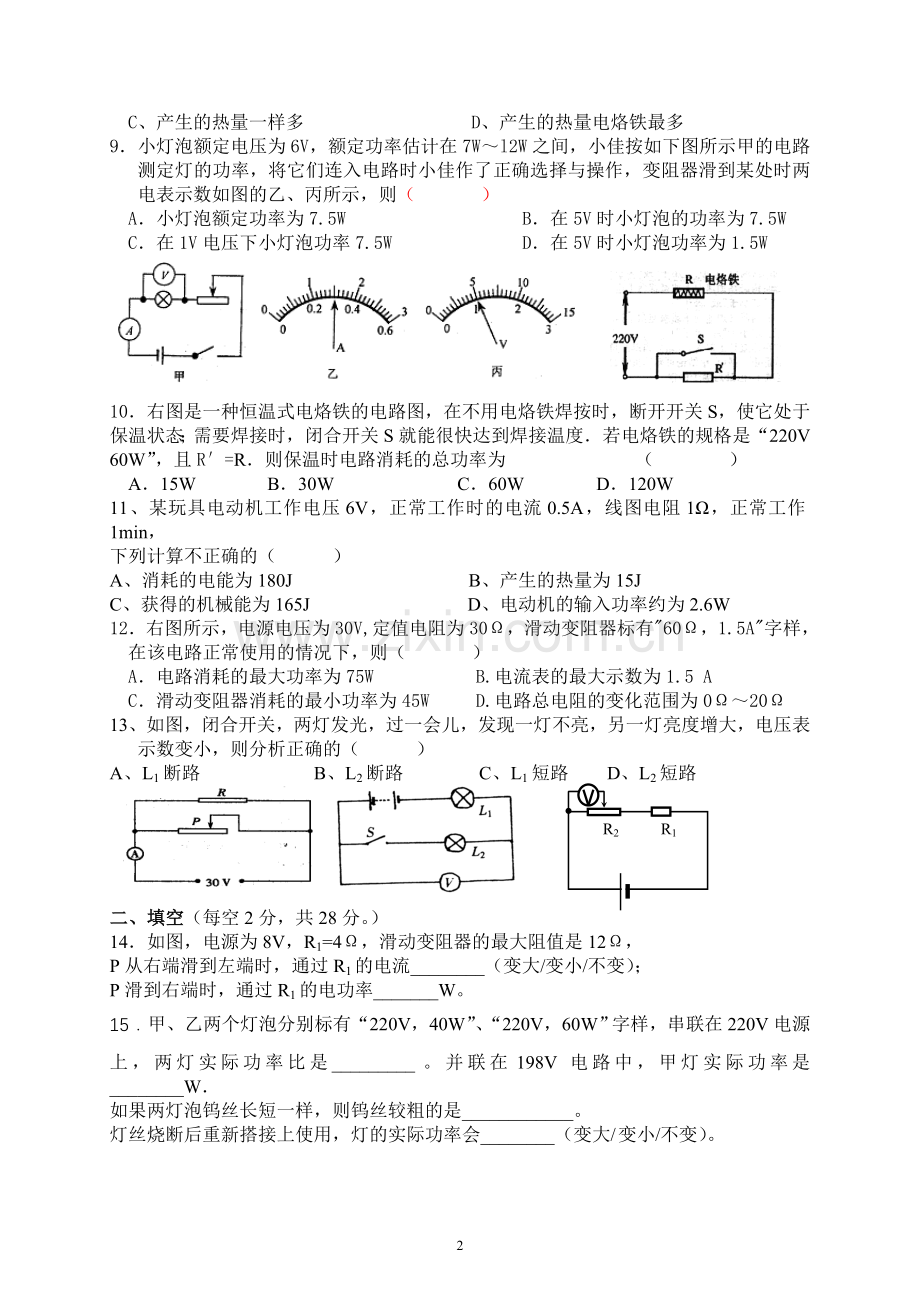

9．小灯泡额定电压为6V，额定功率估计在7W～l2W之间，小佳按如下图所示甲的电路测定灯的功率，将它们连入电路时小佳作了正确选择与操作，变阻器滑到某处时两电表示数如图的乙、丙所示，则（ ）
A．小灯泡额定功率为7.5W B．在5V时小灯泡的功率为7.5W
C．在1V电压下小灯泡功率7.5W D．在5V时小灯泡功率为1.5W

10．右图是一种恒温式电烙铁的电路图，在不用电烙铁焊按时，断开开关S，使它处于保温状态；需要焊接时，闭合开关S就能很快达到焊接温度．若电烙铁的规格是“220V 60W”，且R′=R．则保温时电路消耗的总功率为 　　　　　　（　　　　）
A．15W B．30W C．60W D．120W
11、某玩具电动机工作电压6V，正常工作时的电流0.5A，线图电阻1Ω，正常工作1min，
下列计算不正确的（ ）
A、消耗的电能为180J B、产生的热量为15J
C、获得的机械能为165J D、电动机的输入功率约为2.6W
12．右图所示，电源电压为30V,定值电阻为30Ω，滑动变阻器标有"60Ω，1.5A"字样，在该电路正常使用的情况下，则（ 　 ）
A．电路消耗的最大功率为75W B.电流表的最大示数为1.5 A
C．滑动变阻器消耗的最小功率为45W D.电路总电阻的变化范围为0Ω～20Ω
13、如图，闭合开关，两灯发光，过一会儿，发现一灯不亮，另一灯亮度增大，电压表示数变小，则分析正确的（ ）
R1
R2
A、L1断路 B、L2断路 C、L1短路 D、L2短路

二、填空（每空2分，共28分。）
14．如图，电源为8V，R1=4Ω，滑动变阻器的最大阻值是12Ω，
P从右端滑到左端时，通过R1的电流________（变大/变小/不变）；
P滑到右端时，通过R1的电功率_______W。
15．甲、乙两个灯泡分别标有“220V，40W”、“220V，60W”字样，串联在220V电源上，两灯实际功率比是_________。并联在198V电路中，甲灯实际功率是________W．
如果两灯泡钨丝长短一样，则钨丝较粗的是____________。
灯丝烧断后重新搭接上使用，灯的实际功率会________（变大/变小/不变）。
16．下表列出了小王家两件家用电器铭牌上的主要项目

1)根据铭牌上提供的信息，算出电扇连续正常运转1Oh消耗的电能为_________kW·h；2)2007年5月3日上午8∶00，小王看了一下家中的电能表，示数如上图所示．
然后他们—家外出旅游，其间家中只有电冰箱正常使用．他们于5月4日上午8∶00回家时，电能表示数变为：
3）当家中有150W的电脑一台，800W的电饭锅一只工作时，40W的灯还可同时用 盏。
17．图6(甲)所示的电路中，用电器R1上标有“6V 3W”的字样，当开关S1、S2同时闭合时，电流表示数为0．5A，则电压表示数为 V．再将开关S2断开，电流表示数变为0．3A，则R1的实际功率为 W．
图6(乙)描绘了导体a和b的I—U图象，分析可知R2的图象与 的相同．

18．如图2所示，当S闭合，甲乙两表为电压表时，两表示数比U甲：U乙=3：l；
当s断开，甲乙两表为电流表时，两表示数之比I甲：I乙=_ _，
此时R1、R2消耗功率之比P1：P2=__ __.
三、作图：6分
19、画出测小灯泡电阻的电路图。 20、在电路中填入电表组成串联电路。
21、完成家庭电路的连接。

四、实验题（18分）
22．小强做测定“小灯泡的电功率”实验时，所用器材有电压为6V的电源，额定电压为2.5V的小灯泡，以及符合实验要求的滑动变阻器、电表、开关和导线。图9是小强没有连接完的实物电路。
（1）请你用笔画线代替导线，帮小强将实物电路连接完整；
（2）小强连好电路闭合开关，移动变阻器滑片P，发现小灯泡始终不亮，但电压表有示数，电流表无示数，则故障的原因可能是 （写出一种即可）；
（3）小强排除故障后闭合开关，移动滑片P到某处，电压表的示数为2.2V，要测量小灯泡的额定功率，应将滑片P向 端滑动（选填“左”或“右”）；
（4）小强通过移动滑片P,分别记下了多组对应的电压表和电流表的读数,并绘制成了图10所示的U－I图像。根据U－I图像，可计算出小灯泡的额定功率是 ___ W，
当加在小灯泡两端的电压为1.5V时,小灯泡的电阻是_______Ω。

图7
甲
乙

铜丝
镍铬合金丝

煤油
U /V
I /A
0
1
2
3
4
0.1
0.2
0.3
0.4
P
3
15
0.6
3
+

图10

图9

23.小明要用图7所示的实验器材探究电压一定时，电流热效应与电阻的关系。其中瓶内电阻丝的长度、粗细都相同。
(1)请你用笔画线代替导线，帮他把电路连接完整。
(2)电流产生热量的多少不易直接测量。因此，在这个实验中是通过 显示电流产生热量的多少的。象这种用能直接观测的量来显示不易直接观测的量的方法叫“转换法”。这种方法在物理学的研究中经常用到，请你列举一例：
(3)在这个实验中，通电时间相同，则 瓶内温度计的示数升高的多。
四、计算题（9分）
24．如右图所示是额定电压为220V的理发用电吹风的典型电路，其中电热丝通电后可以发热，电动机通电后可以送风，且电动机的额定功率为120W。
(1)要送冷风，选择开关应放在______位置；要送热风，选择开关应放在_______位置。(填“A”、“B”或“C”)
(2)若电吹风在额定电压下工作，送冷风时，通电8min电流所做的功是多少?
(3)若电吹风在额定电压下工作，送热风时电路消耗的总功率为560W，则电热丝R的阻值应为多大？

25．如图，电源电压恒定．小灯泡上标有“6v 9w”字样，假定灯丝电阻不随温度而变化，当S1、S2均闭合时，小灯泡正常发光。
(1)求小灯泡正常发光时的电流
(2)当S1闭合，S2断开时，电流表示数为0．5A，求电阻R的阻值及小灯泡的实际功率
