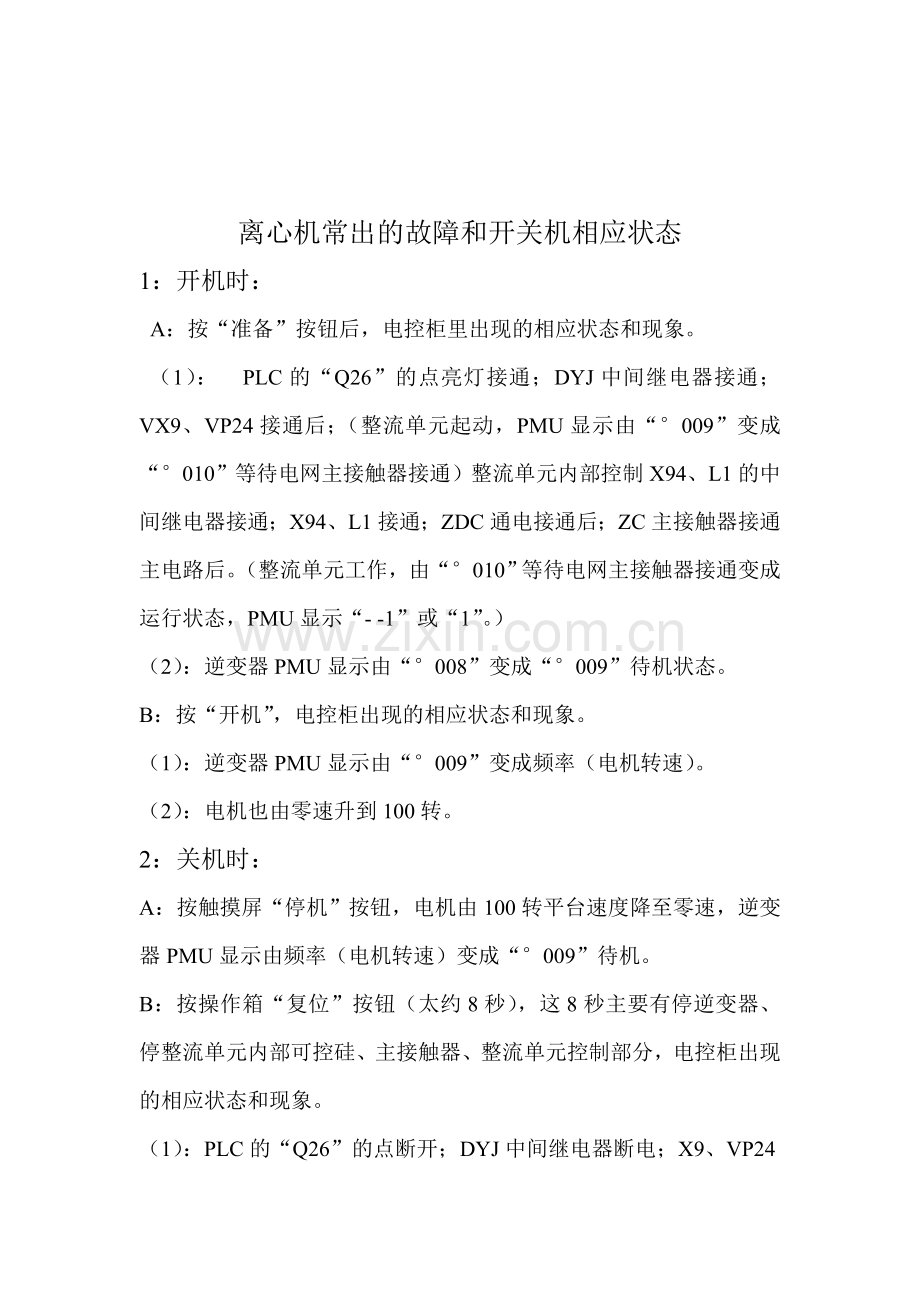

离心机常出的故障和开关机相应状态
1：开机时：
A：按“准备”按钮后，电控柜里出现的相应状态和现象。
（1）： PLC的“Q26”的点亮灯接通；DYJ中间继电器接通；VX9、VP24接通后；（整流单元起动，PMU显示由“°009”变成“°010”等待电网主接触器接通）整流单元内部控制X94、L1的中间继电器接通；X94、L1接通；ZDC通电接通后；ZC主接触器接通主电路后。（整流单元工作，由“°010”等待电网主接触器接通变成运行状态，PMU显示“- -1”或“1”。）
（2）：逆变器PMU显示由“°008”变成“°009”待机状态。
B：按“开机”，电控柜出现的相应状态和现象。
（1）：逆变器PMU显示由“°009”变成频率（电机转速）。
（2）：电机也由零速升到100转。
2：关机时：
A：按触摸屏“停机”按钮，电机由100转平台速度降至零速，逆变器PMU显示由频率（电机转速）变成“°009”待机。
B：按操作箱“复位”按钮（太约8秒），这8秒主要有停逆变器、停整流单元内部可控硅、主接触器、整流单元控制部分，电控柜出现的相应状态和现象。

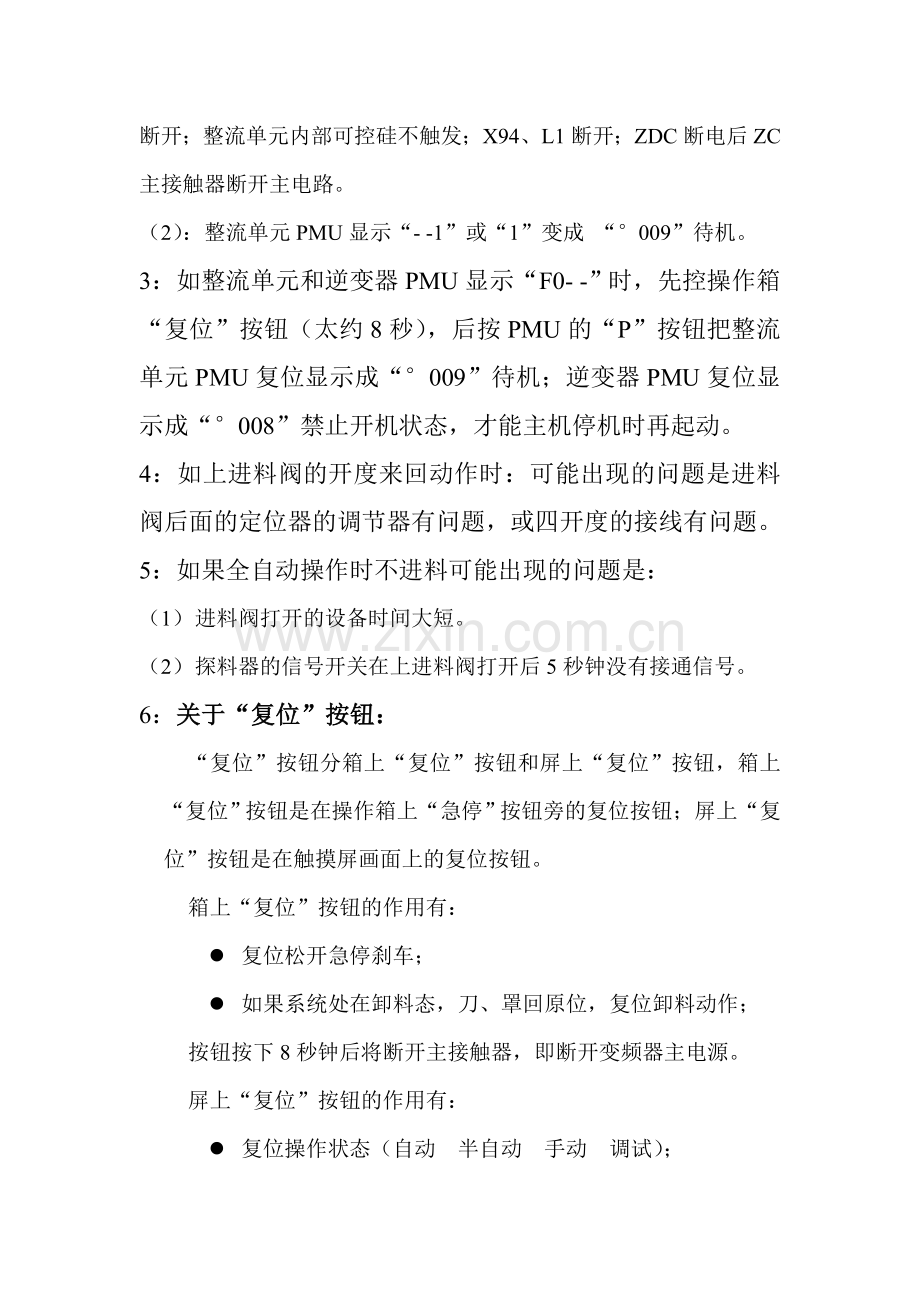

（1）：PLC的“Q26”的点断开；DYJ中间继电器断电；X9、VP24断开；整流单元内部可控硅不触发；X94、L1断开；ZDC断电后ZC主接触器断开主电路。
（2）：整流单元PMU显示“- -1”或“1”变成 “°009”待机。
3：如整流单元和逆变器PMU显示“F0- -”时，先控操作箱“复位”按钮（太约8秒），后按PMU的“P”按钮把整流单元PMU复位显示成“°009”待机；逆变器PMU复位显示成“°008”禁止开机状态，才能主机停机时再起动。
4：如上进料阀的开度来回动作时：可能出现的问题是进料阀后面的定位器的调节器有问题，或四开度的接线有问题。
5：如果全自动操作时不进料可能出现的问题是：
（1） 进料阀打开的设备时间大短。
（2） 探料器的信号开关在上进料阀打开后5秒钟没有接通信号。
6：关于“复位”按钮：
“复位”按钮分箱上“复位”按钮和屏上“复位”按钮，箱上“复位”按钮是在操作箱上“急停”按钮旁的复位按钮；屏上“复位”按钮是在触摸屏画面上的复位按钮。
箱上“复位”按钮的作用有：
l 复位松开急停刹车；
l 如果系统处在卸料态，刀、罩回原位，复位卸料动作；
按钮按下8秒钟后将断开主接触器，即断开变频器主电源。
屏上“复位”按钮的作用有：
l 复位操作状态（自动 半自动 手动 调试）；
l 操作界面回到控制系统主画面。

7：故障、故障显示及故障处理
1. 故障的种类分为三种
① 严重故障：出现这种故障时，全部动作复位(断开输出)，主电机停机；“故障”指示灯亮和其它指示灯熄，同时操作箱上的报警铃响。这种故障排除后，要按“复位”键去解除故障。故障解除后，“故障”指示灯熄。
如果需要紧急停止机器，按操作箱上“紧急停止”按钮。
② 一般故障：出现这种故障时，机器的运行继续，“故障”指示灯快闪，同时操作箱上的报警铃响3秒，屏上有提示信息。这种故障排除后，“故障”指示灯熄。
③ 提示故障：出现这种故障时，机器的运行继续，“故障”指示灯慢闪，同时操作箱上的报警铃响1.5秒，屏上有提示信息。如果是超时故障，按本说明书前述的解决方法；如果是阀未关闭故障，去检查进料阀。这种故障排除后，“故障”指示灯熄。
附：在确认故障后，可按触摸屏上“复位”键去复位故障，“故障”指示灯熄。
2. 故障分析处理方法表
(见下页)

故障名称
故障指示
处理方法

紧急停止
1.“急停”指示灯亮
2.“故障”指示灯亮
3. 屏上有提示信息
1. 复位紧急停止按钮
2. 用复位按钮去复位

升速不平衡
1. “故障”指示灯亮
2. 屏上有提示信息
3. 状态指示画面上有指示
1. 检查机器的故障原因
2. 按屏上的“复位”键消除故障
3. 重新用手动操作处理物料

卸料不平衡
1．“故障”指示灯亮
2．屏上有提示信息
3．状态指示画面上有指示
1． 检查机器的故障原因
2． 按屏上的“复位”键消除故障
3． 重新用手动操作处理物料

变频器故障
1．“故障”指示灯亮
2．屏上有提示信息
3 状态指示画面上有指示
4． 变频器的MPU有指示
1． 检查变频器的故障号
2． 复位变频器故障
3． 按屏上的“复位”键消除故障
4． 重新用手动操作处理物料

位置检测故障
1．“故障”指示灯快闪
2．屏上有提示信息
3．状态指示画面上有指示
1． 检查风机和油泵是否已开
2． 检查不平衡检测开关
3． 检查刹车动作检测开关
4． 检查两个进料阀关闭检测开关

卸料器检测故障
1．“故障”指示灯快闪
2．屏上有提示信息
3．状态指示画面上有指示
1． 检查卸料器的位置
2． 检查6个卸料器的位置开关
3． 使卸料回到原位

探料器故障
1．“故障”指示灯快闪
2．屏上有提示信息
3．状态指示画面上有指示
1． 检查探料器是否损坏(更换)
2． 检查探料器引线是否断开
3． 检查探料器调节是否合适

刹车未复位故障
1. “故障”指示灯快闪
2．屏上有提示信息
3．状态指示画面上有指示
1. 检查刹车开关是否损坏(更换)
2. 检查刹车开关的引线是否短路
3. 检查刹车开关的安装是否正确

变频器输出故障
1. “故障”指示灯快闪
2. 屏上有提示信息
3. 状态指示画面上有指示
1. 检查输出继电器是否损坏(更换)
2. 检查继电器的引线是否短路

手动操作错误
1. “故障”指示灯快闪
2. 屏上有提示信息
3. 状态指示画面上有指示
1. 检查屏上的开关的位置是否对
2. 将屏上的开关按回正确的位置

超时故障
1. “故障”指示灯慢闪
2. 屏上有提示信息
1. 检查对应时限值的是否合适
2. 检查电机和机械有没有问题
3. 检查进料情况是否正常
4. 检查卸料情况是否正常

进料阀未关故障
1. “故障”指示灯慢闪
2. 屏上有提示信息
3. 状态指示画面上有指示
1. 检查两个进料阀是否未关
2. 检查两个开关是否损坏(更换)
3. 检查两个开关的安装是否正确

以上的说明书只是电气说明的一部分，只是为了现场的电气更加清楚的操作，要进一步了解请看XJZ1600－N电气说明书。
