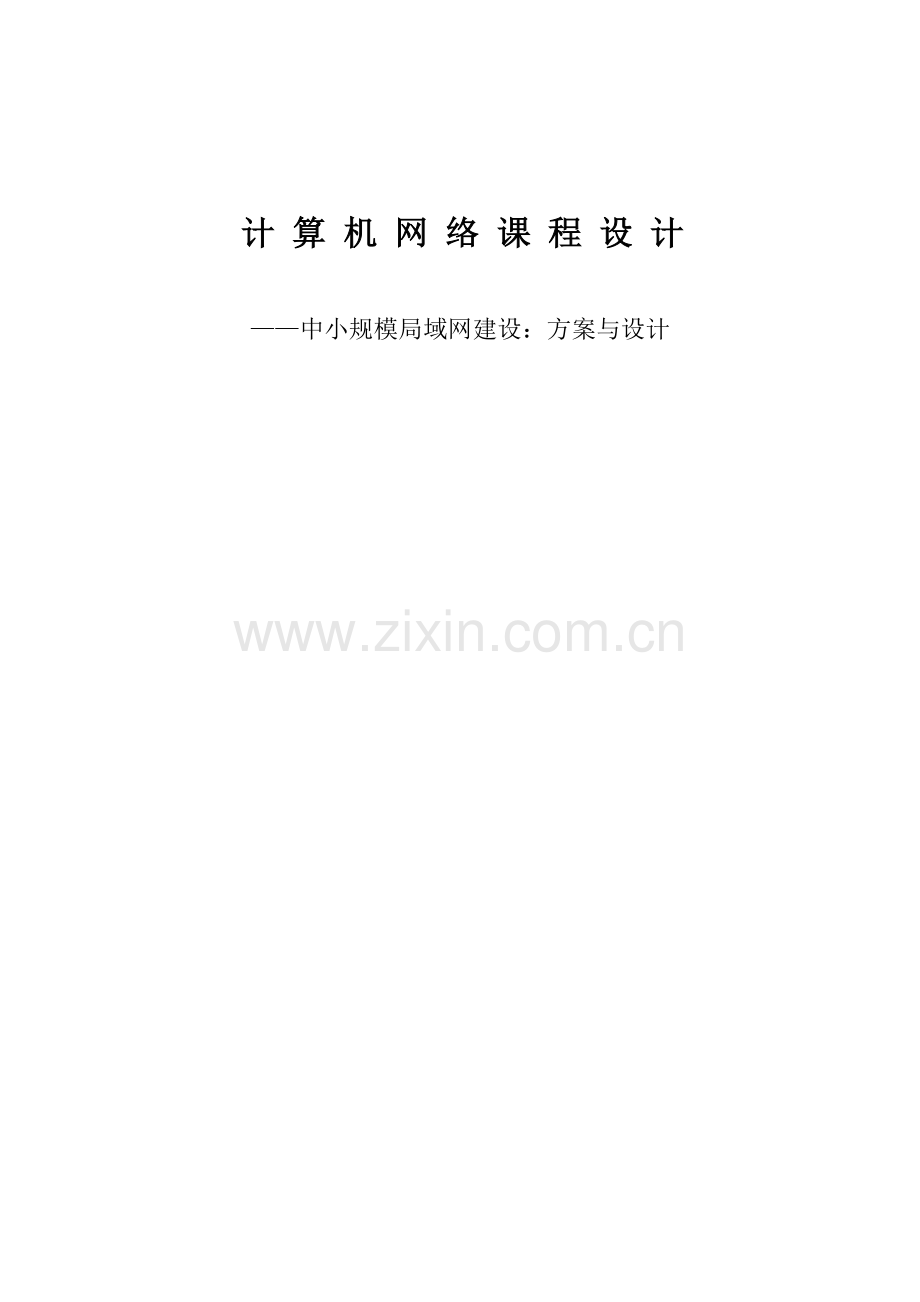

计 算 机 网 络 课 程 设 计

——中小规模局域网建设：方案与设计

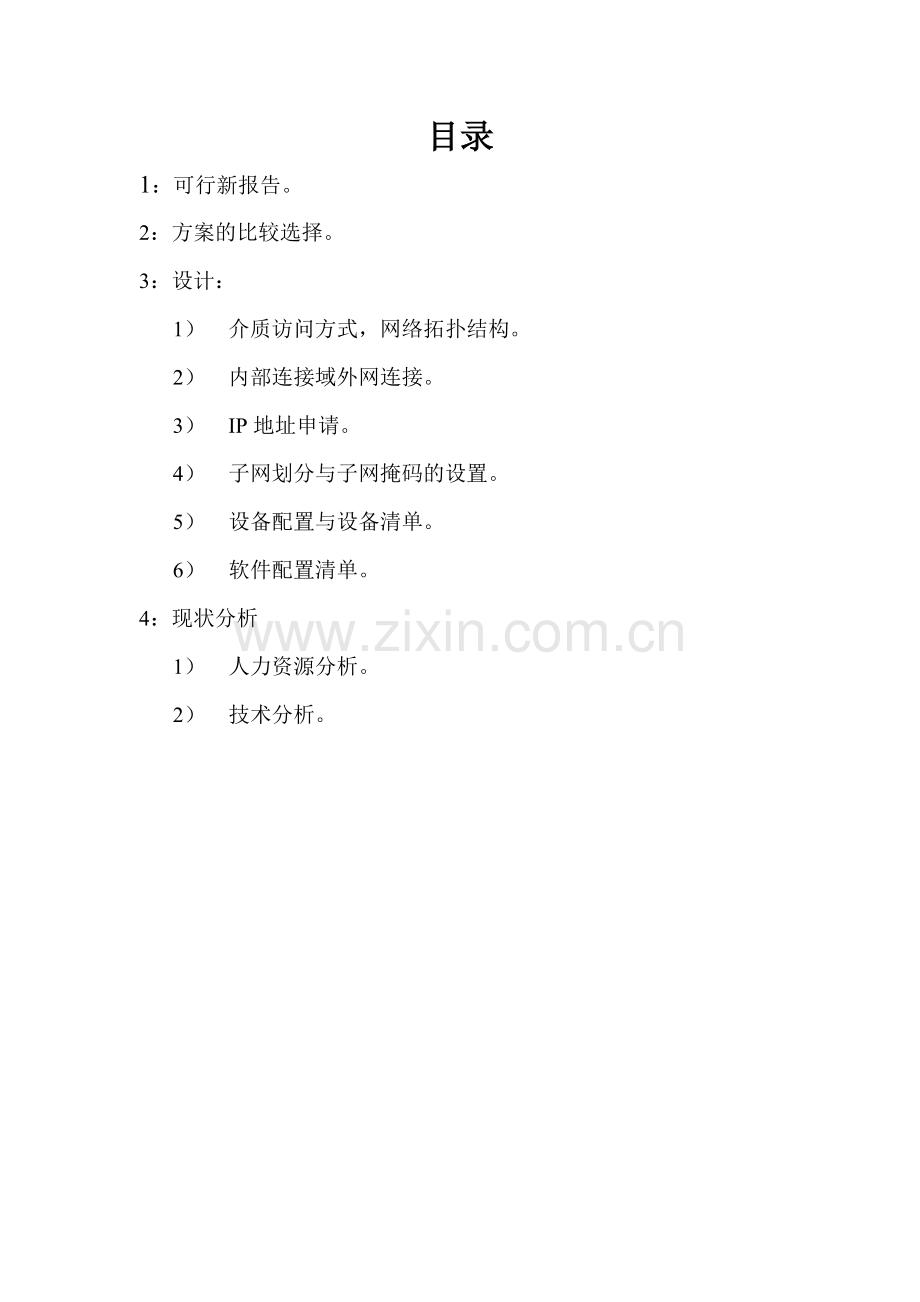

目录
1：可行新报告。
2：方案的比较选择。
3：设计：
1） 介质访问方式，网络拓扑结构。
2） 内部连接域外网连接。
3） IP地址申请。
4） 子网划分与子网掩码的设置。
5） 设备配置与设备清单。
6） 软件配置清单。
4：现状分析
1） 人力资源分析。
2） 技术分析。

1：可行性报告。
在全球信息电子化、网络化迅速发展的大环境下，无论是从大趋势上看，还是从自身商业利益角度考虑，建立企业内部管理信息系统是企业当务之急的任务。
1　建设公司局域网的必要性
1.1　公司对信息的需求
　　 全球信息网的出现和信息化社会的来临，使得社会的生产方式发生深刻的变化。面对着激烈的市场竞争，公司对信息的收集、传输、加工、存贮、查询以及预测决策等工作量越来越大，原来的电脑只是停留在单机工作的模式，各科室间的数据不能实现共享，致使工作效率大大下降，纯粹手工管理方式和手段已不能适应需求，这将严重妨碍公司的生存和发展。社会进步要求企业必须改变现有的落后管理体制、管理方法和手段，建立现代企业的新形象，建立本企业的自动化管理信息系统(即公司局域网)，以提高管理水平，增加经济和社会效益。
1.2　对企业经营的影响
众所周知，英国工业革命的伟大功绩是创造了统一的世界市场，它把生产者与消费者之间的距离拉开了。而信息技术革命则把消费者与生产经营者之间的距离缩小了，消除了生产者与消费者的时间与空间的距离感，世界各地的商品生产者都可以把自己生产的产品搬上因特网，由消费者在一个虚拟的商场内自由选购。网上商场是因特网的一个强大的功能，它正全方位地改变企业的经营方式：企业可以进行网上广告宣传，可以及时获取重要的有关市场信息和企业间的竞争情报，还可利用网络的电子邮件功能和有业务往来的客户进行方便、快捷的远程通信。另外，企业还可在网上进行人才招聘，通过上网招聘可以引进更优秀的人才。企业通过把因特网技术引进企业内部，建立企业内部管理信息系统(局域网)，这样的局域网既具有因特网的功能，又为企业全部拥有。
1.3 从企业管理和业务发展的角度出发，通过网络对网络资源的共用来改善企业内部和企业与客户之间的信息交流方式，满足业务部门对信息存储、检索、处理和共享需求，使企业能迅速掌握瞬息万变的市场行情，使企业信息更有效地发挥效力；提高办公自动化水平，提高工作效率，降低管理成本，提高企业在市场上的竞争力；通过对每项业务的跟踪，企业管理者可以了解业务进展情况，掌握第一手资料，及时掌握市场动态，为企业提供投资导向信息，为领导决策提供数据支持；通过企业内部网建立，企业各业务部门可以有更方便的交流沟通，管理者可随时了解每一位员工的情况，并加强对企业人力资源合理调度，切实做到系统的集成化设计，使原有的设备、投资得到有效利用。
2 公司现状分析。
2.1 现有设备及基本情况。
公司共有三栋楼，1号楼，2号楼，3号楼。各栋楼之间得知距离100米。
1号楼：三层，作为行政办公楼，共有20台电脑分布在各个办公室中。一楼五台，二楼10台，三楼5台。
2号楼：五层，产品研发部，供销部，共有30台电脑，其中20台集中在三楼研发部。设计室中专设一个机房。其他10部分散在各个办公室中。
3号楼：五层，生产车间，每层一个车间，每个车间有3台电脑，共15台。
2.2 现有人力资源。（电脑方面）
公司现有网络维护人员1名。主要负责公司的电脑维护，组建网络还需扩充网络维护人员2-3名。
公司的员工对电脑的使用还只停留在简单的应用，虽然配备了电脑，但没有发挥它的最大功用。进行网络建设，还学要对员工进行网络技术培训。
2.3 现有技术分析。
公司现有技术已经完全具备了组建网络的条件，从长远发展看，组建计算机网络也是当务之急，因为信息交流速度已制约了公司的发展，无论是公司获取客户的反馈信息，还是公司之间的各种数据的传送，出现问题的处理。
从组建网络技术上看：现在计算机网络技术已经相当成熟，无论是何种情况，都可以很好的解决。
2.4资金分析。
本公司最为一个新兴的制衣企业，虽然起步晚但发展很快，已经在制衣业崭露头角，虽然组建网络对公司当前的经济来说，是不小的一笔开支，又不是能很快的实现增值，但从长远看，这笔投入，会使公司发展速度更快，更具竞争力，更具实力。
2：方案的比较选择。
从公司的实际情况出发，对现有情况进行分析，选择合适的网络速度方案。
1）10Mbit/s以太网：基本满足现在需求。
2）100Mbit/s快速以太网：满足当前需求，且有相当的余量——正选方案。
3）1000Mbit/s高速以太网：远远超过了应用的需求，目前不经济，代以后升级方案。
对于组建一个中小企业局域网的方案有很多，网络建得好不好知己关系到企业的效益。对于方案的选择与比较有多方面，主要有：拓扑结构及相应的传输方式，网络协议，网络操作系统，及相对应的软件。对于本公司，主要从拓扑结构，布线选择，网络操作系统几个方面来比较符合本公司的方案。
1 拓扑结构。
1.1目前常用的数据网络拓扑结构有三种。它们是环形网、总线形网和星形网。
环形网，正如名字所描述的那样，是使用一个连续的环将每台设备连接在一起。它能够保证一台设备上发送的信号可以被环上其他所有的设备都看到。在简单的环形网中，网络中任何部件的损坏都将导致系统出现故障，这样将阻碍整个系统进行正常工作。而具有高级结构的环形网则在很大程度上改善了这一缺陷。
1）令牌环：
　 环形网络的一个例子是令牌环局域网，它的传输速率为 4Mbit/s 和16Mbit/s，这种网络结构最早由 IBM 推出，但现在被其他厂家采用。在令牌 环网络中，拥有\"令牌\"的设备允许在网络中传输数据。这样可以保证在某一时间内网络中只有一台设备可以传送信息。
2）总线形网络
　 总线形网络使用一定长度的电缆，也就是必要的高速通信链路将设备连接在一起。设备可以在不影响系统中其他设备工作的情况下从总线中取下。总线形网络中最主要的实现就是以太网，它目前已经成为局域网的标准。连接在总线上的设备通过监察总线上传送的信息来检查发给自己的数据。当两个设备想在同一时间内发送数据时，以太网上将发生碰撞现象，但是使用一种叫作载波侦听多重访问/碰撞监测(CSMA/CD) 的协议可以将碰撞的 负面影响降到最低。
3）星形网
　 星形网的组成通过中心设备将许多点到点连接。在电话网络中，这种中心结构是PABX。在数据网络中，这种设备是主机或集线器。在星形网中，可以在不影响系统其他设备工作的情况下，非常容易地增加和减少设备。
综上：结合公司的电脑分布，主要集中在二号楼，且按照公司要求二号楼上网的电脑最多，和一号楼，和三号楼的各自作用相比较，重点应放在二号楼。按组网规则，规划网络要规划到未来的三到五年，按规划科的资料，在未来的三至五年里，公司的电脑会增至150台左右，主要增加在二号楼研发部，计划盖不增加两间专用的网络机房用于新产品的开发与设计。而其现在公司要求只有供销部的电脑取不可以连接Internet使公司的产品信息能向网上发布。其他电脑一路不能上网。比较三种结构，星形连接在将用户接入网络时具有更大的灵活性。当系统不断发展或系统发生重大变化时，这种优点将变得更加突出，所以选择星形网络最好。
1.2 网络拓扑图：

2布线的选择
布线是任何网络系统的关键部件之一，因此决策人员必须准备将网络总投资的 10％用于这一领域。由于不良的设计和不合格的安装而造成的网络 故障是最常见的，同时代价也是非常昂贵的，因此对高质量的布线和网络设计方面的投资绝对是物有所值。
2.1连接在网络中设备类型以及电缆上所承载的通信负载是选择电缆的关键因素。同时，在进行电缆选择时还应考虑以下因素：
1）网络集线器和节点(信息口)之间的最大距离
2）在管道和地板/天花板中的布线可用空间
3）电磁干扰(EMI) 的程度
4）为系统服务的设备的可能的变化情况和它们的使用方式
5）系统复元力的水平
6）网络要求的生命周期
7）电缆走线的限制和电缆弯曲半径的限制
8）具有潜在重复性使用可能的现有电缆安装情况
2.2电缆的选择应综合考虑上述因素，但在布线系统中应首先确定是使用屏蔽电缆、非屏蔽电缆、光缆，还是将它们接合在一起使用。各种电缆的特性：
分类： 细缆（10Base2） 粗缆（10Base5） 双绞线（10BaseT） 光纤（Fiber-Optic）
费用： 比双绞线贵 比细缆贵 最便宜 最贵
最大传输距离185米 500米 100米 2公里
传输速率： 10Mbps 10Mbps 10Mbps 4-100Mbps
弯曲程度： 一般 难 好 不能
安装难度： 容易 容易 非常容易 难
抗干扰能力：很好 很好 较敏感 不敏感
特 性 费用少于双绞线 费用少于双绞线 类似电话线 支持声音、数据和视频
电缆选择相关因素：网络交通；安全性；距离；费用等。
2.3 针对但前情况，因为楼与楼之间的直线距离是100米所以，同时对网速的考虑，准备采用光纤，在楼与楼之间。在楼内，每层之间，用双绞线，来连接。光纤采用单模光纤，双绞线采用5类线。
3 操作系统的选择。
目前流行的使用与局域网的网络操作系统的种类繁多，且各自有各自的优缺点。根据本公司的具体情况选择操作系统也是非常重要的，因为操作系统直接影响着，这个网络的安全性能，通用性，可管理的性能，和对硬件的要求和兼容性几个方面来判断，选择什么操作系统。与UNZX，LINUX，NETWARE等操作系统相比，Windows NT存在实用普遍的特点，所以选择大家都熟悉的比较实用。
3 IP地址申请，子网划分与子网掩码的设置。
1）假设申请到C类地址210.37.44.0，不划分子网时，可用的IP地址为28-2=254，即最多可以连接254台主机。如果拿出3位用来作子网位时，可划分出8-2=6个子网去掉全0和全1的，每个子网中有5位主机号，去掉全0和全1，可用的主机地址为25-2=30个，总的可用主机地址为6×30=180个，比未划分子网时少了一些。但公司中，只有四个子网，其余三个作为未来3-5年扩展之用详见下表。
C类网络210.37.44.0子网划分（子网掩码：255.255.255.224）
子网位
可用的主机地址范围
子网网络地址
子网广播地址
备注
000
210.37.44.1～210.37.44.30
210.37.44.0
210.37.44.31
不可用
001
210.37.44.33～210.37.44.62
210.37.44.32
210.37.44.63
可用
010
210.37.44.65～210.37.44.94
210.37.44.64
210.37.44.95
可用
011
210.37.44.97～210.37.44.126
210.37.44.96
210.37.44.127
可用
100
210.37.44.129～210.37.44.158
210.37.44.128
210.37.44.159
可用
101
210.37.44.161～210.37.44.190
210.37.44.160
210.37.44.191
可用
110
202.112.146.193～202.112.146.222
202.112.146.192
202.112.146.223
可用
111
202.112.146.1～225.112.146.254
202.112.146.224
202.112.146.255
不可用
分配IP地址：行政办公楼：210.37.44.33～210.37.44.62
研发部：210.37.44.65～210.37.44.94
供销部：210.37.44.129～210.37.44.158
生产车间：210.37.44.129～210.37.44.158
4 设备配置与设备清单。

5人力资源分析：
有可行性报告知，只有一个公司电脑管理员，不过也不是专门的计算机专业毕业，其知识体系已经过时，需要引进专业网络管理人才2-3名。主要负责日常的网络维护与管理，
公斯只有一部分员工对电脑业只是简单应用，而大部分还知之甚少。需要集体进行培训。
初步估算培训费用为： 15000元3个月。
还要对一些电脑进行更新设备： 8000元
不可见的突发事件处理预留资金：5000元
综上：共需资金：10万
设备
型号
价格
数量
说明
ADSL
租用网通线路1条2兆
3000
1条
每年
路由器
Vigor2100E（ADSL/CABLE/FTTX）
1800
1

服务器
ProliantML370 G3（Xeon2.8GHz 512MB）
19600
1

交换机
S-10009VF10/100Mpbs
FASTETHERNETSMART SWITCH
5800
3
8口交换机
集线器
TP-Link TL-HD24E
670
1
16口集线器
网卡
TP-R402
250
45

线缆
5类线
230/包
4包
每包大约300米
光纤
12芯多模62.5室外非金属防水光缆
25/米
400米

水晶头
RJ45
1.5
60

总报价

64730元
6方案比较：
以上方案是根据公司实际情况制定如果公司资金入学还可以实行以下方案：
新方案在原有的方案上进行了改进，考虑到，今后的发展，信息更新快特点，要求设备要提高，而且，供销科等科室，为了更好的发挥作用，需要到网上发布信息，作宣传等活动，和客户交流访问本公司的主机，不需设置站点，增加了一天主机。一台用于内部数据的处理，邮件系统，等不想让外人访问的主机。另一台作为服务器。
增加器件：服务器：Vigor2100E（ADSL/CABLE/FTTX）

1 其拓扑结构图如下：

其立体图大致如下图所示：
